الاسم التجاري: | Sinuo |
رقم الطراز: | SN881C-12m³ |
الـ MOQ: | 1 |
السعر: | Customized |
شروط الدفع: | T/T |
القدرة على التوريد: | 10 مجموعات / شهر |

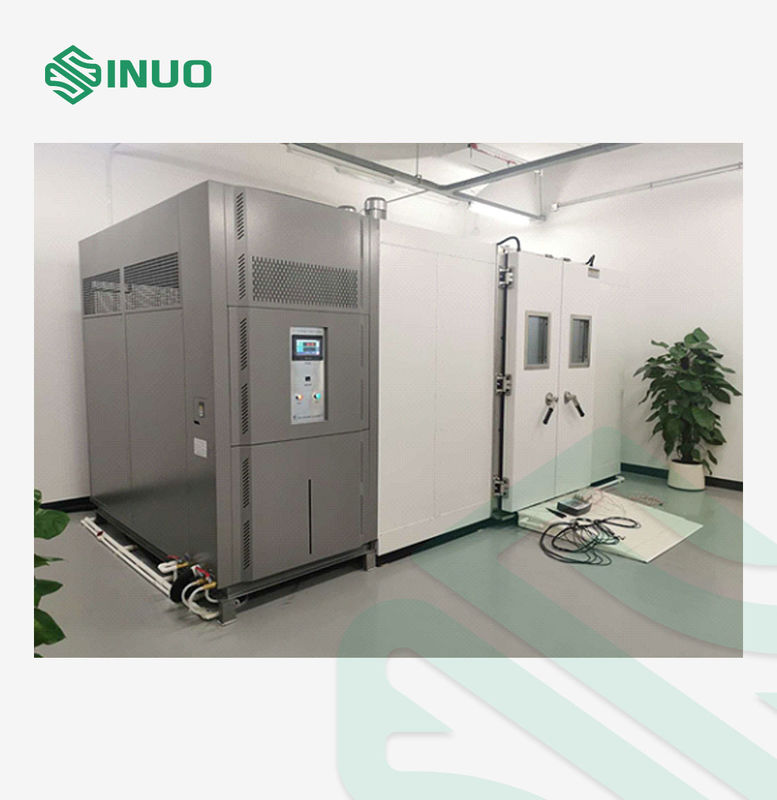

IEC60068-2-1 غرفة اختبار درجة الحرارة والرطوبة البيئية 12 م3
المعايير والشروط الممتثلة
IEC60068-2-1:2007 "الاختبارات البيئية - الجزء 2-1: الاختبارات - الاختبار أ: البرد، IDT"
IEC60068-2-2:2007 "الاختبارات البيئية - الجزء 2-1: الاختبارات - الاختبار ب- الحرارة الجافة، IDT"
IEC60068-2-78:2012 "الاختبار البيئي - الجزء 2-78: الاختبارات - كابينة الاختبار: الحرارة الرطبة، الحالة المستقرة، IDT"
IEC60068-2-30:2005 "الاختبارات البيئية - الجزء 2-30: الاختبارات-اختبار Db: الحرارة الرطبة، الدورية (دورة 12 ساعة + 12 ساعة)، IDT"
معلومات المنتج:
تحاكي غرفة الاختبار هذه البيئة المتغيرة لدرجة الحرارة والرطوبة للمنتجات أو المواد.يستخدم على نطاق واسع في اختبار القدرة على التكيف للأجهزة الكهربائية والإلكترونية والأدوات والعدادات وأجزاء المنتج الأخرى تحت درجات الحرارة العالية والمنخفضة والبيئة الرطبة أثناء التخزين والنقل والاستخدام، لتحديد قدرة المنتجات أو المواد المذكورة أعلاه على التكيف مع درجات الحرارة العالية والمنخفضة درجة الحرارة والبيئة الرطبة، خاصة بالنسبة لكهربة المنتج، تتغير في الأداء والخواص الميكانيكية.
المعايير الفنية
1. المعلمة التقنية الرئيسية
لا. | مشروع | محتوى |
أ | رقم المنتج | SN881C-12m³ |
ب | العلامة التجارية المنتج | سينو |
ج | الحجم الداخلي | العمق 2000 × العرض 2000 × الارتفاع 2500 (بدون محرك) مم، الحجم: 12 م3 |
الحجم الخارجي | جزء الخزانة: حوالي 3350 عمق × 2500 عرض × 2950 ارتفاع مم | |
د | نطاق درجة حرارة | -70 درجة مئوية~+150 درجة مئوية (نطاق قابل للتعديل) |
توحيد درجة الحرارة | .02.0 درجة مئوية (بدون تحميل) | |
معدل التسخين | ≥3.0 درجة مئوية/دقيقة (+150 درجة مئوية ~ -70 درجة مئوية في المتوسط طوال الوقت) | |
معدل التبريد | ≥2.0 درجة مئوية/دقيقة (-70 درجة مئوية ~ +150 درجة مئوية في المتوسط طوال الوقت) | |
تقلب درجات الحرارة | ± ± 0.5 درجة مئوية | |
انحراف درجة الحرارة | ±2.0 درجة مئوية | |
دقة درجة الحرارة | 0.1 درجة مئوية | |
نطاق الرطوبة |
20% ر ~ 98% ر |
|
انحراف الرطوبة | ±3%(>75%رطوبة نسبية)، ±5%(<75%رطوبة نسبية) | |
قرار الرطوبة | 0.1% رطوبة نسبية | |
ه | ضجيج المحرك | ≥75 ديسيبل (أ) |
F | قوة |
التبريد: 4.5 كيلو وات * 2 قطعة = 9 كيلو وات التدفئة: 12 كيلو واط الترطيب: 12 كيلو وات المحرك: 0.75 كيلو واط * 6 = 4.5 واط أخرى: ≈1.5 كيلو واط إجمالي الطاقة المركبة: Pmax≥39KW (تخضع للتصميم النهائي) |
ز | تعميم مياه التبريد |
الطريقة : التبريد بالماء .إنها مستقرة ومنخفضة الضوضاء.العلامة التجارية المحلية المعروفة. مقياس الجريان: 15 طن/ساعة متطلبات ماء الصنبور: أنبوب الماء: 1/2 بوصة ضغط الماء: 0.3 ~ 0.6Mpa |
2. بيئة التثبيت والاستخدام
لا. | محتوى | مشروع |
أ | البيئة الجوية |
درجة الحرارة المحيطة: 5°C~+35°C، الرطوبة النسبية: ≥90% RH لا ينبغي أن يكون هناك تركيزات عالية من المكونات والغازات المسببة للتآكل والأجواء القابلة للاشتعال والانفجار حولها |
ب | مزود الطاقة |
AC380V ± 10٪، 50 هرتز ± 1 هرتز، نظام خمس أسلاك ثلاثي الطور توجد فتحة توصيل كابل الطاقة في الجزء الخلفي الأيمن السفلي من غرفة الاختبار |
ج | أرضي | يوجد مسمار مقاومة التأريض في الجزء الخلفي الأيمن من قاعدة الصندوق |
د | بالُوعَة | توجد فتحة التصريف الخاصة بالصندوق في الجزء الخلفي الأيسر من قاعدة الصندوق، ويتم تضمين أنبوب سيليكون DN10 بطول 3 أمتار. |
ه | متطلبات موقع التثبيت | اترك مساحة للفتح والإغلاق العادي لباب الصندوق، والتهوية الجيدة، وقدرة التحمل الأرضية لا تقل عن 800 كجم/م2 |
3. بناء الغرفة
لا. | مشروع | محتوى | ||||||||||||||||
أ | تخطيط الجهاز |
غرفة الاختبار ووحدة التبريد ذات تصميم منقسم.بعد تركيب الجهاز في مكانه، يتم توصيل خط أنابيب التبريد والدائرة الكهربائية وفحصهما قبل بدء تشغيل الجهاز. تعتمد وحدة التحكم خزانة تحكم مستقلة ويتم تثبيتها على الجانب الأيمن من المختبر. المعدات تعتمد النوع المنفصل، ويتم تركيب وحدة التبريد وخزانة التحكم الكهربائية على الجانب الأيمن من المعدات. يعتمد الاتصال بين جسم الصندوق والوحدة على صندوق توصيل مقاوم للانفجار وأنابيب فولاذية مجلفنة، وتتوافق عملية الاتصال مع المعايير الوطنية ذات الصلة لمقاومة الانفجار.
|
||||||||||||||||
ب | صدَفَة | مصنوعة من لوح فولاذي ملفوف على البارد بقطر 1.0 مم، ويتم الإشارة إليها بواسطة طلاء رش مضاد للكهرباء الساكنة باللون الرمادي بالكمبيوتر | ||||||||||||||||
مواد العزل | رغوة PU (البولي يوريثين) + طبقة عازلة مركبة من الصوف الزجاجي بالطرد المركزي، ≥100 مم | |||||||||||||||||
جدار داخلي |
يتكون الجدار الداخلي من1.2 مللي متر SUS304 لوح من الفولاذ المقاوم للصدأوجميع TIG غير المختومة ملحومة بشكل مستمر لضمان عدم التسرب بعد اختبار طويل الأمد. اللوحة السفلية عبارة عن لوحة مضادة للانزلاق مصنوعة من الفولاذ المقاوم للصدأ مع قدرة تحمل تبلغ ≥300 كجم/م2 (حمولة موحدة). تتم معالجة الجزء السفلي من قاع الصندوق وتصلبه جزئيًا.هيكل سفلي مقوى.أداء العزل الحراري لطبقة العزل الحراري للأرضية وجدار الصندوق.اللوحة العلوية متسقة، ويتم حجز خنادق الصرف في الأسفل. |
|||||||||||||||||
ج | نظام إمداد الهواء |
تقع قناة الهواء خلف الاستوديو: يتم تثبيت المحرك المقاوم للانفجار في الجزء العلوي من الصندوق، ويتم تثبيت دافعة مروحة الطرد المركزي المصنوعة من الألومنيوم في الجزء العلوي من صندوق الاختبار، ويتم توفير الهواء بالتساوي من خلال مخرج الهواء الحلزوني لتلبية متطلبات توحيد درجة الحرارة. |
||||||||||||||||
د | باب |
1. قم بتركيب بابين منفصلين، حجم فتحة الباب (800+800) عرض × 2000 ملم 2. يتم إغلاق الباب بطبقة مزدوجة من شريط الختم بمطاط السيليكون الناعم المقاوم لدرجات الحرارة العالية والمنخفضة 3. المفصلة الدوارة يمكن أن تضمن زاوية فتح الباب ≥ 120 درجة 4. يتم ضبط الحافة الداخلية للباب بحزام تسخين بدرجة حرارة ثابتة، ويقوم نظام التحكم تلقائيًا بتشغيل حزام التسخين لإزالة الجليد وفقًا لدرجة حرارة الاستوديو. |
||||||||||||||||
ه | نافذة المراقبة |
تم تركيب مجموعتين من نوافذ المراقبة البصرية (400×500 ملم) على البوابة.زجاج نافذة المراقبة مصنوع من زجاج عازل متعدد الطبقات ومغطى بطبقة تسخين كهربائية.تتميز نافذة المراقبة بنفاذية عالية للضوء، وتأثير عزل حراري جيد، ولا يوجد سلك مقاومة على السطح الزجاجي.المراقبة والمزايا الأخرى، عندما تكون درجة حرارة الاستوديو أقل من درجة الحرارة المحيطة، يقوم التحكم تلقائيًا بتشغيل وظيفة إزالة الضباب في نافذة المراقبة.
|
||||||||||||||||
F | تدابير مقاومة للانفجار |
1. المحرك يعتمد محرك احترافي: 0.75KW، 6 مجموعات من IP55 2. المروحة الحلزونية مصنوعة من الألومنيوم لمنع الشرر من الاحتكاك بين المكره والحلزون. 3. يتم توفير كل من الأغلفة الداخلية والخارجية بخطوط تأريض موثوقة، ويتم رش سطح المعدة بطلاء موصل مضاد للكهرباء الساكنة لضمان عدم تراكم الكهرباء الساكنة على سطح غلاف المعدة. 4. مستشعر درجة الحرارة (PT100) يستخدم مستشعر مقاوم للانفجار. 5. جهاز التسخين عبارة عن سخان من الفولاذ المقاوم للصدأ بدون لهب مكشوف.
6. إن توصيلات الأجهزة الكهربائية المقاومة للانفجار تلبي المتطلبات الوطنية المقاومة للانفجار. 7. قم بإعداد جهاز حماية مستقل من درجة الحرارة الزائدة، أي جهاز حماية درجة الحرارة من قسمين، لمنع خطر تجاوز درجة الحرارة في غرفة العمل. |
||||||||||||||||

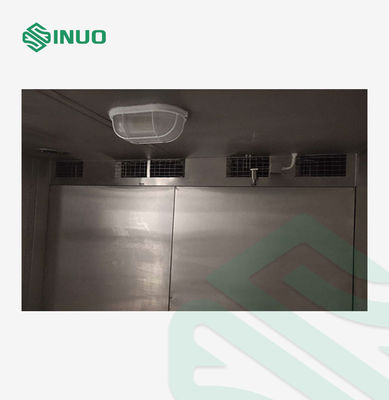

ز | إضاءة مقاومة للانفجار في الصندوق | تضمن مجموعتان من تركيبات الإضاءة المقاومة للانفجار إمكانية ملاحظة العينات الموجودة في الصندوق بوضوح تحت أي ظروف عمل. | ||||||||||||||||
ح | ثقب الاختبار | يتم تثبيت قطعتين من فتحات الاختبار φ100 على الجانبين الأيسر والأيمن من الاستوديو، وقد تم تجهيز الاختبار بغطاء من الفولاذ المقاوم للصدأ وسدادة ثقب مطاطية مرنة من السيليكون.(يتم ترتيب العدد المحدد للفتحات حسب احتياجات العملاء) | ||||||||||||||||
ج | جهاز توازن ضغط الهواء | تأكد من أن ضغط الهواء داخل الصندوق هو بشكل أساسي نفس ضغط الهواء الخارجي أثناء التسخين والتبريد والاختبار المستمر للمعدات. | ||||||||||||||||
ك | سخان |
1. سخان سلك التسخين من سبائك النيكل والكروم 2. وضع التحكم في السخان: تعديل عرض النبض لفترة متساوية بدون اتصال، SSR (مرحل الحالة الصلبة) 3. قوة السخان: .012.0KW |
||||||||||||||||
ن | جهاز إمداد المياه |
يتم اعتماد جهاز تجديد المياه التلقائي.بعد توصيل ماء الصنبور بأنبوب ماء 1/2 بوصة، يصبح جهاز إمداد المياه علامة تجارية عالمية مشهورة، والذي يمكنه تصفية الماء وإزالة الأيونات تلقائيًا. تدفق المياه منزوعة المعادن: 10 لتر/ساعة ضغط الماء: 0.1~0.25Mpa عسر الماء: .030.03 مول/لتر (1.5 ملجم/لتر، محسوب كـ CaCO3) م، المعيار الوطني لمياه الترطيب، لتوفير الماء منزوع الأيونات المطلوب لجزء الترطيب في الجهاز |
4. نظام التبريد
لا. | مشروع | محتوى |
أ | طريقة التبريد | اعتماد التبريد ضغط متتالية الميكانيكية |
ب | حساب الحمل | يمكن لبرنامج حساب الحمل الاحترافي تحديد النموذج المناسب للعميل بسرعة وبشكل علمي ومعقول وفقًا لظروف الاستخدام الخاصة بالمستخدم. |
ج | ضاغط | وحدة تبريد تسلسلية مستقلة مبردة بالماء تتكون من ضاغطين شبه محكمين من نوع Bitzer. |
د | المبرد |
المبردات الجديدة التي تلبي متطلبات حماية البيئة الدولية: 1. درجة حرارة عالية: R404A 2. درجة الحرارة المنخفضة: R23 |
ه | الميزة الأساسية |
1. التكوين الرئيسي لنظام التبريد يعتمد المكونات المستوردة من أوروبا والولايات المتحدة.للحصول على التكوين المحدد، راجع قائمة التكوين الرئيسية للمعدات؛ 2. يتم استخدام المبادل الحراري للوحة النحاسية المصنوعة من الفولاذ المقاوم للصدأ Danfoss كمكثف تبخيري لنظام التبريد المتتالي، مع اختلاف صغير في درجة حرارة نقل الحرارة، وكفاءة عالية للتبادل الحراري ومظهر مدمج؛ 3. من أجل منع الماء المذاب على الضاغط من التدفق بحرية، يتم تركيب صينية استقبال المياه تحت الضاغط، والتي يتم تجميعها وتفريغها بطريقة مركزية. 4. مُجهز بمقياس ضغط لعرض ضغط النظام، وهو مناسب لفحص وصيانة نظام التبريد. |
F | امتصاص الصدمات وتقليل الضوضاء |
من أجل تقليل الضوضاء في المختبر، تم اعتماد مخطط شامل لتقليل الضوضاء الداخلية للوحدة وامتصاص الصدمات للضاغط. 1. تخميد الضاغط 1.1 قم بتركيب نوابض ممتصة للصدمات ومنصات مطاطية في الجزء السفلي من الضاغط لتقليل انتقال اهتزاز الضاغط إلى إطار الوحدة عبر القاعدة؛ 1.2 تستخدم أنابيب الشفط والعادم للضاغط خراطيم معدنية ممتصة للصدمات من شركة Packless الأمريكية أو شركة Castel الإيطالية لتقليل انتقال الاهتزازات عبر الأنابيب. 1.3 يعتمد خط أنابيب عملية الضاغط الانحناء الممتص للصدمات والتثبيت البعيد لتجنب الرنين 2. كاتم الصوت في الوحدة. تم لصق غلاف الوحدة بقطن ممتص للصوت.وبما أن الجزء الداخلي للوحدة يحتاج إلى تهوية وتبديد للحرارة، ومن أجل تقليل انتقال الضوضاء للهواء، يتم تركيب حواجز صوتية من القطن الممتص للزيت عند مدخل ومخرج الهواء لتقليل انتقال الموجات الصوتية إلى الغرفة من خلال فتحات التهوية. |
5. التكييف
لا. | مشروع | محتوى |
أ | قياس الحرارة | مستشعر VAISALA مستورد عالي الدقة |
ب | التدفئة |
1. جهاز التسخين عبارة عن سخان مدرع مقاوم للإنفجار 2. يتم استخدام مرحل الحالة الصلبة لبدء التشغيل بدون ملامسة لدفع السخان إلى العمل، بدون شرارة وضوضاء تلامس، وله عمر خدمة طويل. |
ج | التحكم في درجة الحرارة | تقوم وحدة التحكم بمقارنة إشارة مستشعر درجة الحرارة بالقيمة المحددة، وتقوم تلقائيًا بضبط طاقة التسخين من خلال مخرج PID، بحيث يمكن أن يصل مقياس حرارة الهواء الموجود في صندوق المعدات إلى توازن ديناميكي. |
6. التحكم الإلكتروني
لا. | مشروع | محتوى |
أ | معلمات وحدة التحكم |
باستخدام جهاز التحكم بشاشة اللمس الملونة "Sanyuan" TEIM 2700 الكورية، فإن الميزات الرئيسية هي كما يلي:
|
ب | حماية كلمة المرور | تحتوي وحدة التحكم على وظيفة كلمة مرور متعددة المستويات ذات سلطة واضحة، والتي يمكن أن تمنع إيقاف التشغيل غير المقصود أو انقطاع الاختبار الناجم عن سوء التشغيل. |
ج | الكمبيوتر المضيف (يشترك جهازان في كمبيوتر واحد) |
1. وظيفة تسجيل بيانات USB: 2. يمكنك إدخال أي قرص U مباشرة في أي مكان في ملف سجل التاريخ، وإجراء عمليات مثل القراءة والتحليل على الكمبيوتر. 3. وظائف برامج الكمبيوتر القوية، واجهة Ethernet القياسية 10M/100M، الحصول التلقائي على عنوان IP، تحديد الشبكة، والتحكم السهل. 3.1.الكمبيوتر المضيف: الكمبيوتر المضيف متصل مباشرة بصندوق الاختبار من خلال كابل الشبكة 3.2 الشبكة المحلية: أجهزة كمبيوتر متعددة واتصالات LAN متعددة بمنطقة التحكم UMC1000 3.3 المزامنة عن بعد لخادم الويب؛ يمكن إجراء المراقبة عن بعد من خلال اختبار INTERNET NET. |
د | حماية سلامة |
1. سلامة الموظفين 1.1 الحماية من التسرب 2. سلامة المعدات: 2.1 فقدان مرحلة إمدادات الطاقة، خطأ المرحلة، حماية عدم استقرار الجهد؛ 2.2 حماية الحد من حلقة التحكم الحالية 2.3 حماية المحرك الزائد من المروحة 2.4 حماية الزائد الحالي للضاغط 2.5 حماية من ارتفاع درجة حرارة الضاغط 2.6 حماية الضغط العالي للضاغط 2.7 سخان حماية ماس كهربائى 2.8 حماية تسرب المعدات 2.9 وظيفة حماية ثانوية مستقلة من درجة الحرارة الزائدة |
7. استخدم البيئة
الظروف البيئية |
درجة الحرارة: 5 درجة مئوية ~ 35 درجة مئوية الرطوبة النسبية: ≥85 الضغط الجوي: 80-106 كيلو باسكال |
ظروف الموقع |
لا يوجد اهتزاز قوي حولها. لا يوجد ضوء الشمس المباشر أو الإشعاع المباشر من مصادر الحرارة الأخرى؛ لا يوجد تدفق هواء قوي: عندما يلزم تدفق الهواء المحيط بالقوة، لا يتم نفخ أي تدفق هواء مباشرة إلى الصندوق؛ لا يوجد مجال كهرومغناطيسي قوي حولها؛ لا يوجد تركيز عال من الغبار والمواد المسببة للتآكل حولها. |
ظروف إمدادات الطاقة |
الجهد والتردد: AC380V±10%، 50 هرتز، ثلاث مراحل أربع أسلاك + سلك أرضي وقائي مقاومة التأريض للسلك الأرضي الواقي: مقاومة التأريض للسلك الأرضي الواقي أقل من 4 أوم |
8. التكوين
يكتب | اسم | مواصفات النموذج | كمية | وحدة | ماركة | ملاحظة |
مزود الطاقة | سلك الطاقة | 25 م㎡ | 5 | م | ساوثواير | |
أنبوب سلك الطاقة | 75 ملم | 50 | م | ليسو | أنبوب في الخارج | |
إمدادات المياه | أنابيب إمدادات المياه | DN25 | 50 | م | ليسو | |
صمام | DN25 | 4 | الكمبيوتر | ليسو | ||
النظام الهيكلي | داخل الصندوق | الفولاذ المقاوم للصدأ | 1 | تعيين | سينو | |
قذيفة مربع | لوح فولاذي A3 | 1 | تعيين | سينو | ||
شكل حلزوني | الفولاذ المقاوم للصدأ | 4 | تعيين | سينو | ||
المكره الطرد المركزي | سبائك الألومنيوم | 4 | الكمبيوتر | محلي | ||
الزجاج العازل | هدأ | 1 | الكمبيوتر | محلي | لنوافذ المراقبة | |
قفل الباب | المجلفن | 4 | تعيين | سينو | ||
مفصل | المجلفن | 8 | تعيين | سينو | ||
فتحة الهواء المتوازنة | الفولاذ المقاوم للصدأ | 1 | تعيين | سينو | ||
لوحة الناقل | الفولاذ المقاوم للصدأ | 4 | الكمبيوتر | سينو | ||
وحدة | قناة الصلب | 2 | تعيين | سينو | ||
مجلس الوزراء السيطرة | 800*800*2200 | 1 | تعيين | سينو | ||
إطار المحرك | قناة الصلب | 4 | الكمبيوتر | سينو | ||
رف المبخر | الفولاذ المقاوم للصدأ | 1 | الكمبيوتر | سينو | ||
شريط عازل | 2 # | 20 | م | سينو | ||
سخانات كهربائية | الفولاذ المقاوم للصدأ | 1 | تعيين | محلي | ||
محرك | ل = 195 | 6 | تعيين | محلي | ||
ضاغط | 4.5 كيلو واط | 2 | تعيين | بيزيل | ||
الصمام الكهرومغناطيسي | 1068/3 | 2 | تعيين | كاستل | ||
مكثف | 16 ملم | 2 | تعيين | مصنوع بطريقة مخصصة | ||
المبخر | 12 ملم | 2 | تعيين | مصنوع بطريقة مخصصة | ||
صفيحة تبادل حرارة | ب-40 | 1 | تعيين | دانفوس | ||
خزان | 10 لتر | 1 | الكمبيوتر | دانفوس | ||
نظام التبريد | سفينة \ وعاء توسع | 50 لتر | 1 | الكمبيوتر | دانفوس | |
تصفية أكثر جفافا | 163 ثانية | 2 | الكمبيوتر | دانفوس | ||
الزجاج البصر | 12 ثانية | 2 | الكمبيوتر | دانفوس | ||
صمام توسع | تيس5 | 2 | تعيين | دانفوس | ||
صمام تخفيف الضغط | 16 ساعة | 1 | الكمبيوتر | دانفوس | ||
تحكم في الجهد العالي والمنخفض | Kp15 | 2 | تعيين | دانفوس | ||
مقياس الضغط | 35 ساعة | 4 | الكمبيوتر | كايمي | ||
أنابيب النحاس | 6 ملم | 20 | كلغ | محلي | ||
أنابيب النحاس | 10 ملم | 20 | كلغ | محلي | ||
أنابيب النحاس | 28 ملم | 30 | كلغ | محلي | ||
أنبوب العزل | 6 ملم | 10 | الكمبيوتر | محلي | ||
أنبوب العزل | 10 ملم | 10 | الكمبيوتر | محلي | ||
أنبوب العزل | 28 ملم | 10 | الكمبيوتر | محلي | ||
زيت مجمد | 32 ريالًا سعوديًا | 16 | ل | محلي | زيت بو | |
المبرد | R404a | 16 | كلغ | هانيويل | ||
المبرد | ص 23 | 16 | كلغ | هانيويل | ||
نظام التحكم الإلكتروني | تحكم بشاشة تعمل باللمس | 7 قدم | 1 | الكمبيوتر | تيمي | |
وحدة درجة حرارة الضاغط | 1026 | 2 | الكمبيوتر | بيزيل | ||
الثانوية على طاولة حماية درجة الحرارة | ريال3 | 1 | الكمبيوتر | شيمادين | ||
إنذار مسموعة | 22 ملم | 1 | الكمبيوتر | محلي | ||
قاطع دائرة حماية الدائرة القصيرة | 32 أ | 2 | الكمبيوتر | شنايدر | ||
قاطع دائرة حماية الدائرة القصيرة | 10 أ | 1 | الكمبيوتر | شنايدر | ||
قاطع دائرة الحماية من التسرب | 100 أ | 1 | الكمبيوتر | شنايدر | ||
ضوء المؤشر | 22 ملم | 1 | الكمبيوتر | محلي | ||
مرشد | 14 ساعة | 8 | م | محلي | ||
سلك نحاس | 1㎡ | 100 | م | محلي | ||
سلك نحاس | 4㎡ | 100 | م | محلي | ||
سلك نحاس | 10㎡ | 100 | م | محلي | ||
سلك نحاس | 16㎡ | 100 | م | محلي | ||
كابل | 6㎡ | 100 | م | محلي | للضاغط | |
كابل | 1㎡ | 100 | م | محلي | لمروحة التبريد | |
كابل | 1㎡ | 100 | م | محلي | لمحرك منفاخ | |
كابل | 10㎡ | 50 | م | محلي | للسخان | |
كابل | 0.75㎡ | 50 | م | محلي | لجهاز الاستشعار | |
كابل | 1㎡ | 100 | م | محلي | لصمام الملف اللولبي | |
كابل | 1㎡ | 80 | م | محلي | للتحكم في الضغط | |
كابل | 1㎡ | 100 | م | محلي | لوحدة درجة الحرارة | |
كابل | 1 ملم | 120 | م | محلي | لتبريد الغرفة | |
بوسواي | 60 ملم | 40 | م | محلي | ||
محطات | 10/4 | 15 | م | محلي | ||
تبديل إمدادات الطاقة | 120 واط | 2 | الكمبيوتر | دلتا | ||
حامي تسلسل المرحلة | Xj3-ز | 1 | الكمبيوتر | شينت | ||
موصل التيار المتردد | 32 أ | 4 | الكمبيوتر | شنايدر | ||
موصل التيار المتردد | 50 أ | 2 | الكمبيوتر | شنايدر | ||
حامي الزائد | 10-16 | 4 | الكمبيوتر | شنايدر | ||
حامي الزائد | 2-4 | 4 | الكمبيوتر | شنايدر | ||
تناوب | 4hj | بعض | تعيين | شنايدر | ||
تتابع الحالة الصلبة | Ssr80h | 6 | تعيين | فوتيك | ||
المستشعر | PT100 | 2 | الكمبيوتر | فيسالا |
