| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 30 مجموعة / شهر |
ISO 20653 IPX6K9K مقاومة المياه للمعدات الكهربائية ضد الأجسام الغريبة
المعايير والبنود الممتازة
I.DIN 40050-9: مركبات الطرق؛ درجات الحماية (رمز IP) ؛ الحماية من الأجسام الغريبة؛ المياه والاتصال؛ المعدات الكهربائية
2- ISO 20653:2013 المركبات الطرقية - درجات الحماية (رمز IP) - حماية المعدات الكهربائية ضد الأجسام الغريبة والمياه والوصول
3. IEC 60529: 2013 درجات الحماية التي توفرها الأغلفة (رمز IP)
الوظيفةنظرة عامة

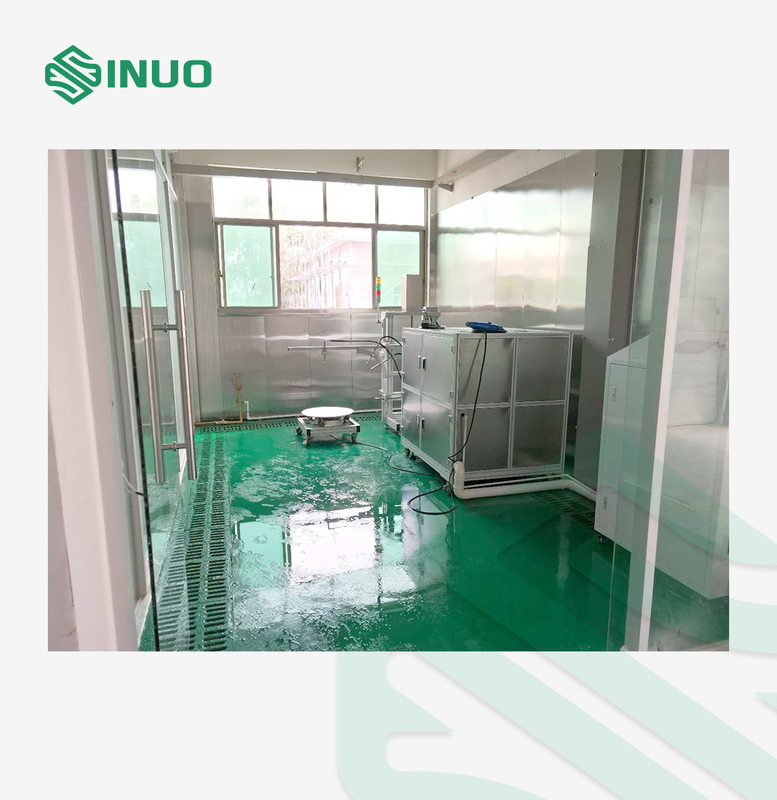

الغرض الرئيسي من هذه المعدات هو إجراء اختبارات مقاومة للماء IPX6K و IPX9K على حماية المكونات الكهربائية للسيارات الطرقية والمصابيح وغلاف المنتجات الإلكترونية والكهربائية.هو معدات اختبار مقاومة للماء مصممة لمحاكاة البيئة الطبيعية أو غسل السيارات عالية الضغط الاصطناعيةيجب أن تشمل المكونات الرئيسية للمعدات: مضخة المياه عالية الضغط ودرجة حرارة عالية ، محرك غير متزامن ثلاثي المراحل ،وينبغي أن تكون أنابيب الدخول والخروج من مضخة المياه متصلة بخراطيم عالية الضغط: يتكون المعدات أساسا من خزانة التحكم، نظام إمدادات المياه، فوهة الضغط العالي، دعامة ضبط الفوهة الكهربائية، ومحول عينة.
المعلمات التقنية
المعلمات التقنية IPX9K
1يلبي الاختبار احتياجات الحجرة الصغيرة (العينات ذات الحجم الأقصى لا يتجاوز 250 مم) والحجرة الكبيرة (العينات ذات الحجم الأقصى أكبر أو يساوي 250 مم).الحد الأقصى لحجم العينة المختبر هو: Ø1150mmX750mm؛
2مخصصة وفقًا للرسومات القياسية ، وتلبية متطلبات IPX9K القياسية ؛

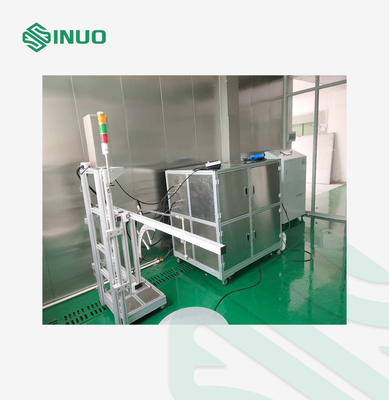

3. تستخدم لأجهزة دعم الفوهة المنتجة الكبيرة: يمكن تحريك القاع الكهربائي إلى الأمام والخلف ، ويمكن تحريك ارتفاع الصعود والهبوط الكهربائي ،والفوهة إلى أسفل 90 درجة يمكن تحريكها كهربائيا يسارا و يمينا.
| زاوية الفوهة | الحجرة الصغيرة (0°، 30°، 60°، 90°) ، السطح الرأسي للحجرة الكبيرة 90°. |
| ضغط رش الماء | 8MPA-10MPA (يمكن ضبطها) ؛ |
| تدفق رش الماء | 14L/MIN-16L/MIN (يمكن ضبطها) |
| مسافة رش المياه | 100~250 ملم قابلة للتعديل |
| العمل مع تشغيل المنتج المختبر | توفير واجهة منتج الاختبار. |
| مضخة الماء | مضخة المياه عالية الضغط وذات درجة حرارة عالية المستوردة من إيطاليا. تستخدم الغلاف من نوع المياه 4 صمامات البستن عالية درجة الحرارة وذات ضغط عالية للتحكم في عمل كل فوهة. |
| جهاز استشعار | أجهزة استشعار الضغط الإلكترونية، قيمة الضغط، قيمة تدفق عداد تدفق التوربين. |
| التحكم | التحكم التلقائي في الوقت والضغط والجريان يمكن أن يتحكم في وقت العمل والجريان والضغط لكل فوهةيمكن التحكم في سرعة مضخة تعزيز عن طريق تغيير تردد محول التردد لتحقيق تدفق وضغط محدديتم تحويل جميع البيانات من خلال العرض الذكي للأدوات على لوحة التحكم |
| العرض | شاشة لمسة ملونة من 7 بوصات (Weinview) |
| لغة الواجهة | الإنجليزية، إدخال الشاشة اللمسية. |
| وضع التشغيل | 0°، 30°، 60°، 90° دورة التشغيل للمنتجات الصغيرة، 90° حركة عمودية للمفجرة للمنتجات الكبيرة، أو مزيج من الوضعين. |
| وظيفة العرض | تحديث بيانات أخذ العينات وتعيين المعلمات بشكل ديناميكي في الوقت الفعلي. يمكن عرض الضغط والجريان ودرجة الحرارة ووقت الاختبار ، إلخ. |
| وظائف الحماية | حماية التسريبات، حماية الإفراط، حماية الدائرة القصيرة، حماية سلامة تشغيل الموظفين. |
| سعة خزان الماء | ≥ 200 لتر |
| إمدادات الطاقة للمعدات | AC380V، 50HZ، 30KW؛ |
| درجة حرارة المياه | 80 ± 5 درجة مئوية قابلة للسيطرة. |
المعلم التقني IPX6K
1مناسبة لاختبار IPX6K للمنتجات
| فتحة الفوهة | ф6.3mm؛ |
| مادة الفوهة | الفولاذ المقاوم للصدأ |
| تدفق رش الماء | 75 لتر/دقيقة |
| ضغط رش الماء | حوالي 1000KPa/min؛ |
| وقت الاختبار | على الأقل 3 دقائق، وقت محدد من قبل المستخدم (يتم التحكم به بواسطة نظام التحكم). |
| المسافة بين الفوهة والحجرة | 2.5-3m (يتم التحكم بها بواسطة الجهاز المحاول) |
| حامل الفوهة | ارتفاع الرفع والزاوية قابلة للتعديل ، وهو أمر مريح لتثبيت الفوهة ولا يتطلب تشغيل يدوي. |
| التحكم في تدفق الضغط | مراقبة أجهزة استشعار التدفق والضغط في الوقت الحقيقي، والتحكم الذكي في محولات التردد والمعايير يمكن اختيارها وتعيينها في خزانة التحكم. |
| جهاز التحكم | شركة Mitsubishi PLC |
| واجهة الإنسان والآلة | وينفيو، 7 بوصات، شاشة لمسة ملونة |
| محول التردد | محول تردد دلتا؛ |
| مضخة الماء | مضخة جنوبية مضخة عمودية من الفولاذ المقاوم للصدأ |
| مخزن المياه | خزنة الماء من الفولاذ المقاوم للصدأ ≥ 500L |
| أداة التشغيل | القطر السفلي 800 ملم، الدوار العلوي 350 ملم، الدوار السفلي تحمل 150 كيلوغرام، الدوار العلوي تحمل 25 كيلوغرام، الأضلاع قابلة للإزالة، يمكن وضع المنتجات الصغيرة على الدوار العلوي،المنتجات الكبيرة يمكن وضعها مباشرة على اللوحة المدورة السفلية بعد إزالة اللوحة المدورة العليا، سرعة الدوران: 5r/min± 1r/min؛ (مشتركة بين IPX6K و IPX9K) |
| وظائف الحماية | حماية التسرب، حماية الإفراط، حماية الدائرة القصيرة. |
| أنابيب رش المياه | خرطوم ضغط عالي |
