| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1001 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |
مركبة اختبار أداء مقاومة المياه في الهواء الطلق
غرفة الاختبار
المعايير المطبقة

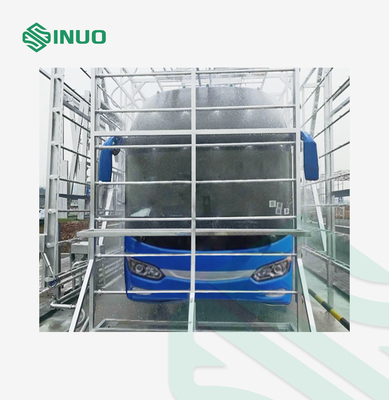

QC/T476-2007 حد الأداء ضد المطر وطريقة الاختبار للحافلات : الماء يخرج من الثغرات أو يغادر أو يمتد باستمرار على سطح السيارة الداخلي
QC/T449 2010 "الظروف التقنية وأساليب الاختبار للمركبات المعزولة والمبردة" البند 4.15
يستخدم لاختبار أداء مقاومة المطر وقدرة مكافحة التسرب من المركبات والتحقق من ما إذا كانت نافذة السيارة والسقف الشمسي مثبتين بشكل صحيح ،ما إذا كانت أداءات الختم موثوقة، ما إذا كانت طرق التثبيت صحيحة، لتقييم أداء مقاومة المطر للسيارة بأكملها.
وهو مناسب لاختبار أداء مقاومة للماء والختم من المركبات ذات السيارات في الهواء الطلق. من خلال نظام اختبار المطر، ظروف غرفة اختبار المطر هي مماثلة للحالة الطبيعية في الخارج,لتأكيد حالة الختم المائي للسيارة، وتحسين هيكل الأجزاء التي قد تتسرب.

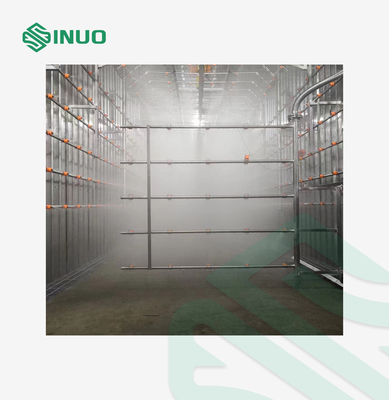

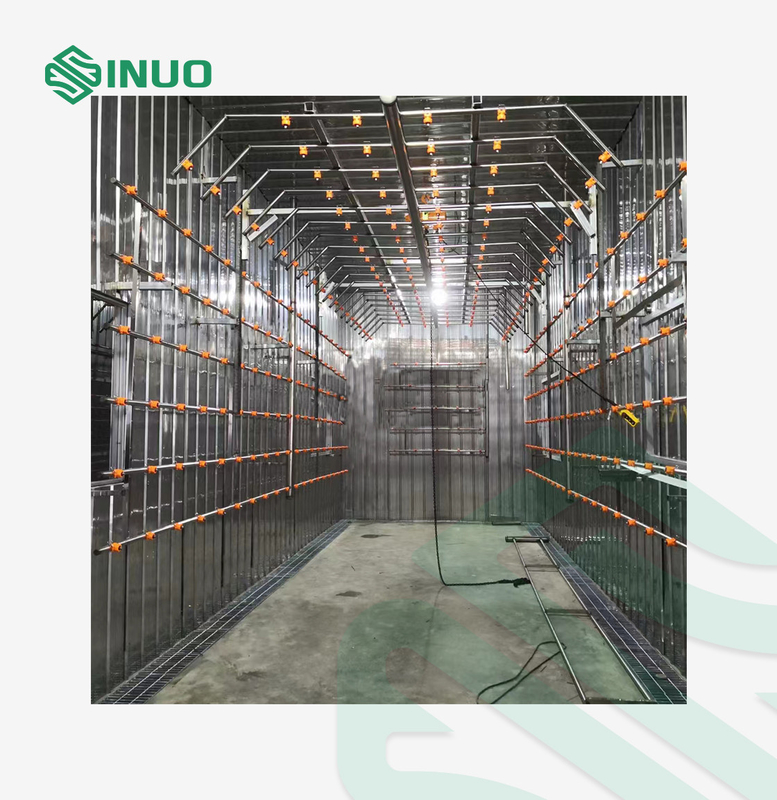

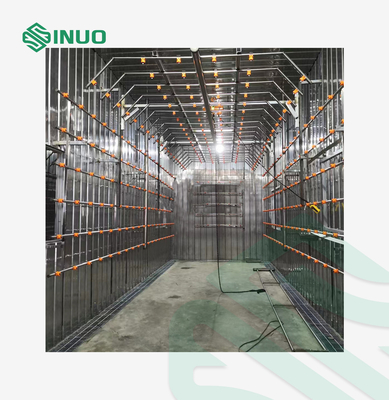

يتكون النظام من غرفة المطر، ونظام الرش، ونظام إمدادات المياه، ونظام دوران المياه، ونظام الصرف الصحي، ونظام التحكم الإلكتروني، وألواح الرش المتحركة.

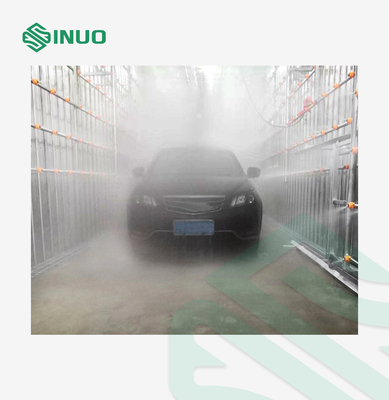

منطقة المطر: يتم رش سطح نافذة السيارة تحت كثافة مطر معينة. يتم تثبيت جهاز لمعالجة مياه الصرف الصحي.يتم إرسال المياه الدائرة إلى بركة مياه الصرف الصحي لمعالجة التصفية، ومن ثم يتم تصفيتها مرة أخرى من قبل خزان المياه الصافية لجعل يتم إعادة تدويرها. يتم لحام هيكل الإطار من غرفة المطر في الموقع.
يجب استكمال نظام الخزان والصرف في غرفة الاختبار من قبل العميل.
المعلمات التقنية
| كثافة الأمطار | مقدمة المركبة (12±1) ملم/دقيقة؛ جانب المركبة والخلفية والعليا (8±1) ملم/دقيقة |
| ضغط الحقن | 150kPa±10kPa |
| وقت المطر | 15 دقيقة أو أكثر، يمكن تعيينها |
| وقت المطر المحدد مسبقاً | 1~9999H59M59S، يمكن تعيينها |
| مقياس الضغط | يتم تثبيت مقياس الضغط في منفذ أنبوب الفرع من المضخة، ويتم تنظيم الضغط عن طريق صمام |
| مقياس التدفق | تثبيت عداد تدفق في منفذ أنبوب الفرع من مضخة المياه |
| الحجم الداخلي | 6x2.4x3.3m (LxWxH) ، يمكن تخصيصها |
| الحجم الخارجي | 7x3.8x4m (LxWxH) ، يمكن تخصيصها |
| حجم الفوهة | قطر الفتحة Ф2.5-Ф3mm |
إدخال نظام الرش
| العينات والقيود | المركبات العازلة والمركبات المبردة وشرائح المقطورات العازلة، وشرائح المقطورات المبردة، سيارات الركاب أو المركبات الخاصة المعدلة بواسطة سيارات الركاب،المركبات ذات الكابينة والسيارة المغلقة، السيارات، قطع غيار الدراجات النارية، منتجات الاتصالات، الأجهزة المنزلية، أجهزة الإضاءة والإشارات الخارجية |
| التطبيق |
يستخدم لاختبار أداء مقاومة المطر وقدرة مكافحة التسرب من المركبات والتحقق من ما إذا كانت نافذة السيارة والسقف الشمسي مثبتين بشكل صحيح ،ما إذا كانت أداءات الختم موثوقة، ما إذا كانت طرق التثبيت صحيحة، لتقييم أداء مقاومة المطر للسيارة بأكملها. |
| مبدأ الاختبار |
يتم التحكم في منطقة المطر وتدفق المطر من خلال غرفة المطر، والظروف للكشف عن المطر هي مماثلة للحالة الطبيعية في الخارج، للتأكد من الحالة الصلبة للماء من السيارة،وتحسين بنية الأجزاء التي قد تسرب. |
| الهيكل |
يتكون النظام من غرفة المطر، ونظام الرش، ونظام إمدادات المياه، ونظام دوران المياه، ونظام الصرف الصحي، ونظام التحكم الإلكتروني، وألواح الرش المتحركة. |
| استخدام البيئة |
إمدادات الطاقة: AC380V ± 5%/50Hz |
أسئلة وأجوبة
س: ماذا عن الفوهة؟
الجواب: 1. يعتمد الفوهة الفوهة من مادة PP. حالة الرذاذ هي مخروط صلبة، زاوية رذاذ المياه هي 60 درجة، الفوهة العليا عمودية إلى الطائرة الأفقية،و تصميم الفوهة يتوافق مع المعيار الوطني. الفوهات هي في صف مربع، وليس هناك مساحة فارغة في منطقة الرش. يمكن ضبط الفوهة بشكل مناسب وفقا لزاوية الرش. وفقا لأساس التصميم،يتم ترتيب أربعة جوانب من فوهات المياه في غرفة الاستحمام، والمسافة الأفقية والعمودية بين الفوهات هي 400 ملم.
2يتم توصيل الفوهة ومقعد الكرة بالخيوط ، ويتم إصلاح آلة مقعد الكرة على أنبوب المياه ، وهو أمر مناسب لاستبدال وتنظيف الشوائب الممنوعة.
