| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412C-F |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |

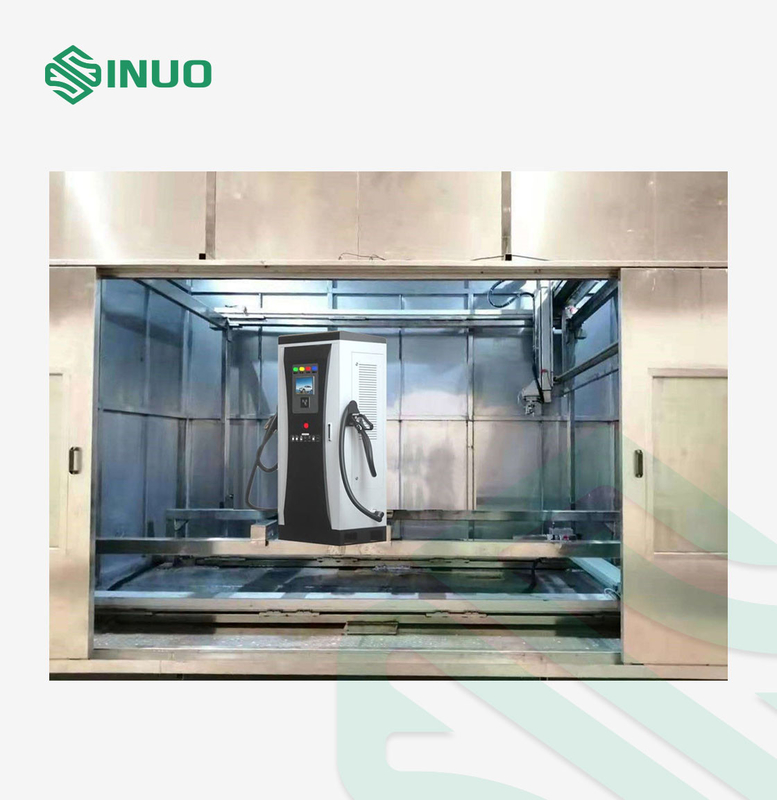

IPX9 درجة حرارة عالية وضغط نظام اختبار طائرات المياه SN4412C-F
المعايير والبنود المتوافقة عليهانظام اختبار طائرات الماء عالية درجة الحرارة والضغط
غرفة المطر المفتوحة IPX9 SN4412C-F تتوافق مع متطلبات معيار IEC 60068: 2022 ، IEC60529: 2020 وما إلى ذلك
المعلم التقنينظام اختبار طائرات الماء عالية درجة الحرارة والضغط
| المعلمات التقنية الرئيسية | |
| مقاس الإطار الداخلي | العمق 2000 × العرض 2500 × الارتفاع 4000mm |
| بعد الإطار الخارجي | تقريباً، العمق 2500 × العرض 45000 × الارتفاع 4500 ملم (البيت الزجاجي، خزان الصرف الصحي، ومهندسي الأرض يتعاملون مع ذلك حسب المستخدمين). |
| العينة القصوى للمستخدم | عمق 1500 × عرض 1000 × ارتفاع 500 ملم، وزن العينة: 650 كجم. |
| نظام الرش | يتكون من مضخة مياه إيطالية عالية الضغط ودرجة حرارة عالية، ضغط مياه عالية الضغط ودرجة حرارة عالية،صمام الكهربائي ذو الضغط العالي ودرجة حرارة عالية و أنابيب هيدروليكية ذو الضغط العالي ودرجة حرارة عالية. |
| درجة حرارة المياه | RT ~ 80 °C يمكن تعيينها (RT هي درجة حرارة البيئة) |
| زاوية الحقن | يمكن أن يغطي الرش السطح بأكمله للعينة، و زاوية الرش عمودية على سطح العينة. |
| ضغط الطائرة | 8000~10000Kpa |
| تدفق الرذاذ | 1416L/min |
| المسافة من الفوهة إلى العينة | 175±25ملم |
| وقت الرش | 30S/m2 (يمكن تعديلها) |
| تشغيل تحكم الوقت | 1s ~ 9999h59min59s ((يمكن تعديلها) |
| سطح المستقبل | الجزء العلوي والجانبي للمنتج |
| مقياس ضغط طائرة الماء | يمكن عرض ضغط رش الماء |
| نظام التحكم | تطورت الشركة بشكل مستقل نظام التحكم بشاشة اللمس |
| خزان التدفئة (حاضنة) | واحد |
| عينة حمولة السيارة | 650 كجم |
| عدد رؤوس الرشاشات | 2 قطعة، يتم تثبيت واحدة على السطح العلوي لأعلى عينة الرش؛ يتم تثبيت واحدة على جانبي عينة النفاث حول الطائرة. |

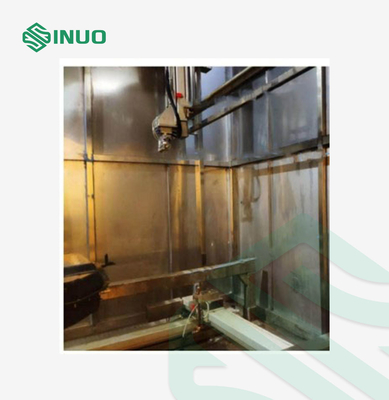

| مسار الطائرة | بناءً على مبدأ تشغيل مسار على شكل حرف S ، يتم استخدام محرك خدمة رباعي الاتجاه لتصميم ذراع روبوتية لرش المياه على خمسة جوانب.وقت الرش 60S لكل متر مربع هو وقت الاختبار المرجعي الأساسي، ويمكن تعيين وقت الانتهاء من المسار بأكمله، والتي يمكن تعيينها بين 150-300S (5 م2). عند تعيين، يمكن إدخال الحجم وفقا للأبعاد العامة للمنتج.نظام الروبوت يكتمل تلقائيًا مسار الاختبار لاختبار منظمبعد الاختبار، العودة الذراع إلى النقطة الأصلية للجهاز الصوت والضوء إشارة. |
| ترتيب العينة | 1 استخدام المرفقات الشوكية لتحميل وتفريغ العينات، عملاء المرفقات الشوكية (الموردين لتوفير المواصفات) ، 2 استخدام الشاحنة لرفع العينات للانتقال إلى باب المعدات،ثم اطلب من شاحنة العينة اليدوية لدفع إلى مساحة الاختباربعد إغلاق الباب، النظام يطلب منك إجراء اختبار رسمي |
| نظام المياه النقية | توفير معدات المياه النقية 50L / H لتوفير المياه للتسخين، رذاذ المياه إعادة التدوير. |
| مصدر الطاقة | AC380V ثلاثي المراحل خمسة أسلاك، 50 هرتز الطاقة: حوالي 100 كيلوواط (بدون حمولة) ؛ جعل 120A مفتاح الهواء بشكل منفصل، يجب أن يكون مفتاح الهواء محطات الأسلاك، وخط الطاقة يجب أن يكون ≥50 مربع. |
| الماء لا يدور في النظام |
1) لا يمكن إعادة تدوير مصدر المياه (لأن مصدر المياه قذر بعد اختبار البطارية ، فمن المستحسن تفريغ المياه المستخدمة إلى خزان الصرف الصحي). 2) إذا كان المستخدم يفكر في إعادة تدوير المياه، يرجى جعل بركة العودة وتطهير بركة مقدما؛ 3) يتم إعداد مستخدمي خطوط الأنابيب مسبقاً 4) حجم خزان المياه: العمق 2000 × العرض 1000 × الارتفاع 1000mm. |
| المواد الهيكلية | |
| فوهة | أنابيب هيدروليكية من الصلب المقاوم للصدأ 304 |
| خزانة | الصلب المقاوم للصدأ 304 |
| ملحقات التحكم الكهربائي | يتم اختيار العلامات التجارية العالمية المعروفة مثل شنايدر و أومرون |
الميزة التقنيةلـ نظام اختبار طائرات الماء عالية درجة الحرارة والضغط
نظام التدفئة
سلك التدفئة المستخدم في التردد العالي مهم جدا في هذا النظام، والخيار غير السليم للمواد من أنابيب التدفئة، وقصيرة عمر الخدمة، سهلة لإنتاج حبل ظاهرة اتصال قصير،بالنسبة للمستخدم مع متطلبات عالية غير مريحة للغاية ومتضايقة، وتؤثر بشكل خطير على التقدم في الإنتاج والتفتيش. لهذه الغاية، طورت الشركة أحدث نوع جديد من رف التدفئة السيراميكية،عزل جيد، لن تنتج تسرب ظاهرة الدائرة القصيرة، وسط من خلال سلك التدفئة المستوردة من ألمانيا، قطر سلك سميك، مقاومة درجة حرارة عالية، مقاومة حرق جاف.يتم إدخال أنبوب الزجاج الكوارتز في منتصف سلك التدفئة، ووظيفتها المهمة هي منع سلك التدفئة من حرق الأحمر، ناعمة وسقط،وتنتج سلك التدفئة والاتصال مع المعدن الداخلي للصندوق مما يؤدي إلى الدائرة القصيرة وغيرها من الظواهر خطأهذه التكنولوجيا هي الأولى في الصين
(أنبوب تسخين الخزان)
مضخات المياه عالية درجة الحرارة و عالية الضغط المستوردة من إيطاليا
مقياس تدفق إلكتروني لدرجة حرارة عالية وضغط مرتفع

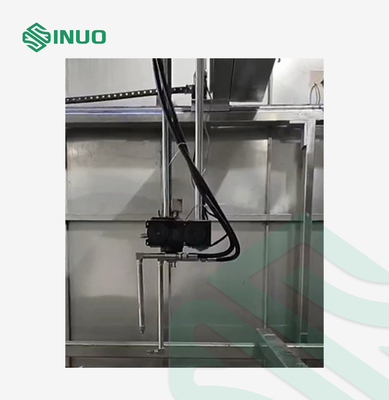

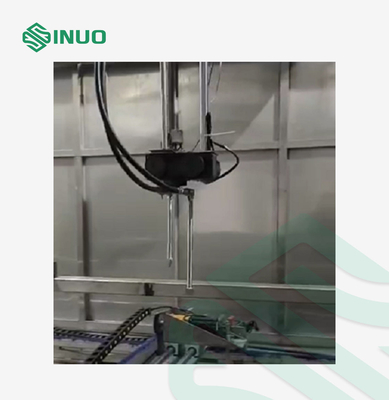

الفوهة وحامل العينة
استشعار معايرة ضغط الماء
