| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4415EV |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |

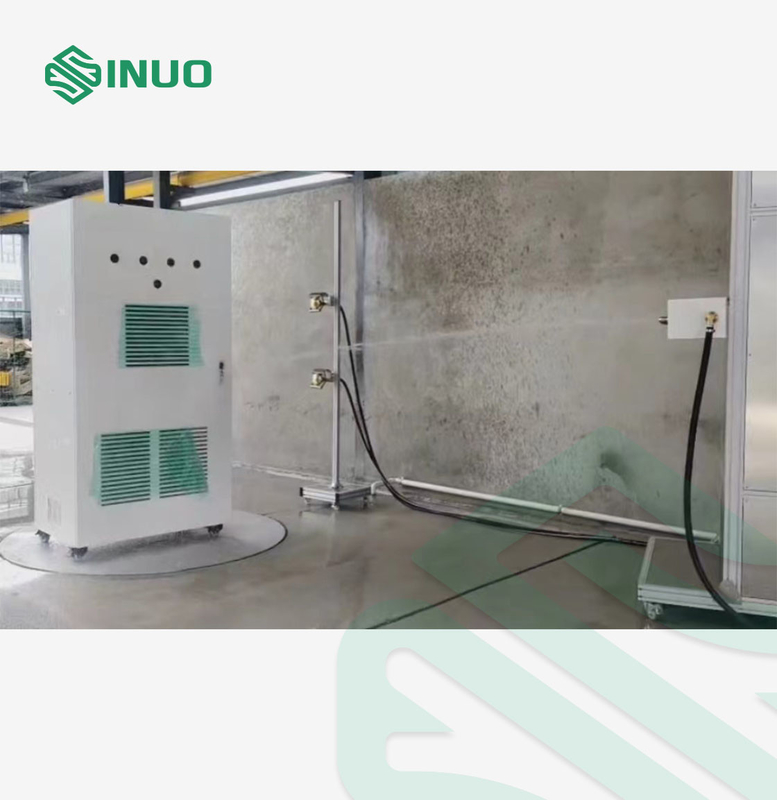

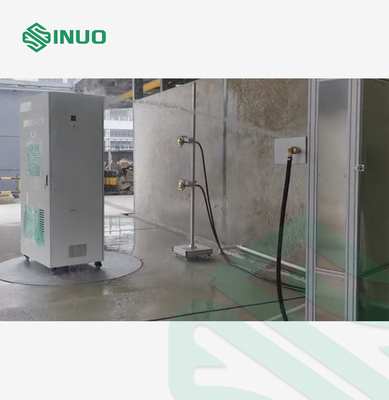

IEC60529 نظام اختبار محطة شحن إلكترونية IPX3-X6
المعايير والبنود المتوافقة عليهامحطة شحن الكهرباء IPX3-X6 نظام اختبار مقاومة المياه

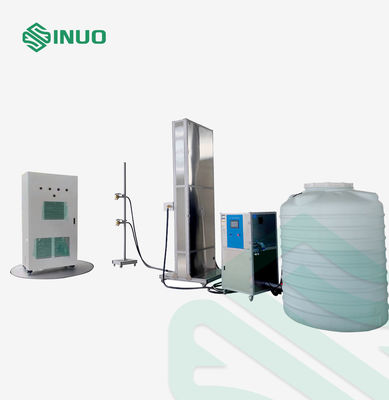

تم تصميم و تصنيع آلة اختبار درجة مقاومة المياه IP وفقًا لـ IEC60529-2013 ، "درجة حماية القشرة (رمز IP) " ومعايير أخرى. يتم استخدامها لـ IPX3 ، IPX4 ،الكشف عن درجة مقاومة الماء IPX5 و IPX6 لمحطة الشحن، الهيكل الخارجي و بطارية الطاقة. المجموعة الكاملة من المعدات تتكون من فوهة رذاذ اختبار رذاذ (IPX3-4) ، فوهة جهاز اختبار رذاذ قوي (IPX5-6) ،الرفع الكهربائي والتحريك العقدة الزاوية لرأس الرشاش، دعامة ثابتة لرأس الرذاذ، لوحة تحويل وضع العينة، نظام إمدادات المياه الذكية، نظام التحكم الشامل، الخ
الميزات التقنية للمنتجمحطة شحن الكهرباء IPX3-X6 نظام اختبار مقاومة المياه
| لا. | الخصائص التقنية | وصف التقدم التكنولوجي |
| 1 | نظام إمدادات المياه إمدادات المياه الرقمية الدقيقة، وضع تنظيم تحويل التردد التلقائي | 1جهاز إمدادات المياه يعتمد على عداد تدفق الكتروني للدودة، القراءة مريحة وسريعة ودقيقة ومستقرة 2. تحويل التردد التلقائي لضبط تكنولوجيا تدفق المياهفقط انقر على مستوى اختبار مقاومة للماء في الواجهة، إدخال تدفق الاختبار، يمكنك تلقائيا تلبية متطلبات تدفق المياه IP المقابلة، لا تحتاج إلى ضبط من خلال صمام الكرة. |
| 2 | اعتماد التأرجح الكهربائية زاوية مضخة رذاذ متعددة في نفس الوقت لرش الماء | باستخدام التأرجح الكهربائي الزاوية رأس رش متعددة في نفس الوقت، مع دوران اللوحة الدوارة، يمكن أن تغطي المنتج جميع أنحاء رش المياه. |
| 3 | التحكم يتبنى شاشة لمسة + وضع التحكم PLC | يمكن تعيين معايير الاختبار مثل معدل التدفق وزاوية التأرجح مباشرة على الشاشة اللمسية دون ضبط الأجزاء الميكانيكية. |
| لديها قابلية تكرار جيدة ، أي أنه بمجرد تعديل المعايير وقياسها ، يمكن الحفاظ على دقة في كل مرة. |
المعلمات التقنيةلـ محطة شحن الكهرباء IPX3-X6 نظام اختبار مقاومة المياه
(1) جهاز اختبار رشاشات الزهور (IPX3-X4)
1وهو مناسب لاختبار IPX3-X4 للعينات الكبيرة والثقيلة ، بدلاً من اختبار الأنبوب المتأرجح.
2قطر الثقب: Ø0.5mm.
3عدد الثقوب: 121
4. الثقب الأوسط 1. زاوية 24 فتحة في الدائرتين الداخليين هي 30 درجة، وزاوية 96 فتحة في الدوائر الأربعة الخارجية هي 15 درجة.
5قطر المفجرة الكروي: 75.5 ملم.
6مادة الفوهة: نحاس
7المادة: SUS304 الفولاذ المقاوم للصدأ.
8مقياس الضغط: مقياس مؤشر من الفولاذ المقاوم للصدأ.
9. SUS304 فولاذ المقاوم للصدأ ، فولاذ المقاوم للصدأ الموازنة مطرقة.
10وقت الاختبار: 0-9999S ((يمكن تعديله).
11ضغط الماء: حوالي 50-150kpa.
12التدفق: 10 لتر/دقيقة±0.5 لتر/دقيقة
13عدد رؤوس الاستحمام: مع 2.
14مع دعامة رأس دش متحركة، ارتفاع 2800 مم.
(2) جهاز اختبار رذاذ الماء القوي (IPX5-X6)
1مناسبة لاختبار المنتج IPX5-X6.
2فتحة: 6.3 ملم (IPX5) ، 12.5 ملم (IPX6)
3مادة الفولاذ المقاوم للصدأ
4تدفق المياه: 12.5±0.625L/min ((IPX5) ، 100±5L/min ((IPX5).
5وقت الاختبار: 0-99999S ((يمكن تعيينه).
6المسافة بين الفوهة والغلاف: 2.5-3m ((تسيطر عليها أفراد الاختبار).
7عدد الرشاشات: 4 رشاشات IPX5 ، متصفحة ، 1 رشاشة IPX6.
8. دعامة التثبيت لرأس الرش الكهربائي: يمكن تعيين زاوية رذاذ المياه وتعديلها بواسطة الشاشة اللمسية ، ويمكن تعديل ارتفاع الرفع بواسطة الكهرباء.الارتفاع الإجمالي للدعم هو 2500mm.
9الجزء السفلي مجهز بأربعة عجلات متحركة
(3) مرحلة قابلة للدوران
1قطر اللوحة: Ø2000mm.
2سرعة الدوران: 1 ~ 3 RPM يمكن تعيينها.
3عمل الدوران أثناء الاختبار: الدوران المستمر في اتجاه عقارب الساعة.
4طاولة دوارة: طاولة الصناعية من ألومنيوم.
6مادة الجسم: ملف الألومنيوم الصناعي
7التحكم الإيجابي والعكسي والدوران يتم التحكم به بواسطة خزانة التحكم.
8محرك + محرك تحويل
9الحمولة القصوى: طن واحد

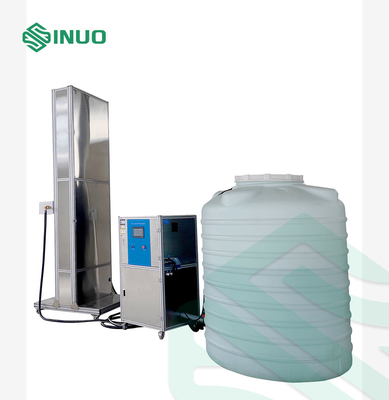

نظام إمدادات المياه الذكي
1التحكم في التدفق: مراقبة عداد التدفق في الوقت الحقيقي، تحكم محول التردد ضبط سرعة المضخة،باستخدام عداد تدفق التوربين عالي الدقة وعداد تدفق العرض الرقمي الإلكتروني للتحكم الذكي، تحديد وتعيين التدفق على الشاشة اللمسية.
2مضخة إمدادات المياه: مضخة الجنوب مضخة طرد مركزي متعددة المراحل من الفولاذ المقاوم للصدأ ، تدفق 0-8m3 / h.
3مادة الجسم: صفحة الألومنيوم الصناعية + لوحة الختم SUS304.
4خزان المياه: 2 طن من خزان المياه البلاستيكي.
خزانة التحكم المتكاملة
1-المراقب:
2واجهة الإنسان-الآلة: شاشة لمسة ملونة 7 بوصات.
3وظائف التحكم: التحكم في تدفق الرذاذ ، التحكم في عمل المرحلة ، تحريك الرذاذ صعودا وهبوطا ، التحكم في الوقت ، الخ
4وظيفة الحماية: حماية التسرب، حماية الإفراط، حماية الدائرة القصيرة، حماية نقص المياه، الخ
5مصدر الطاقة: AC380V، 50Hz، 8KW.
