| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN553- EVW390HB120VCS-4 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |

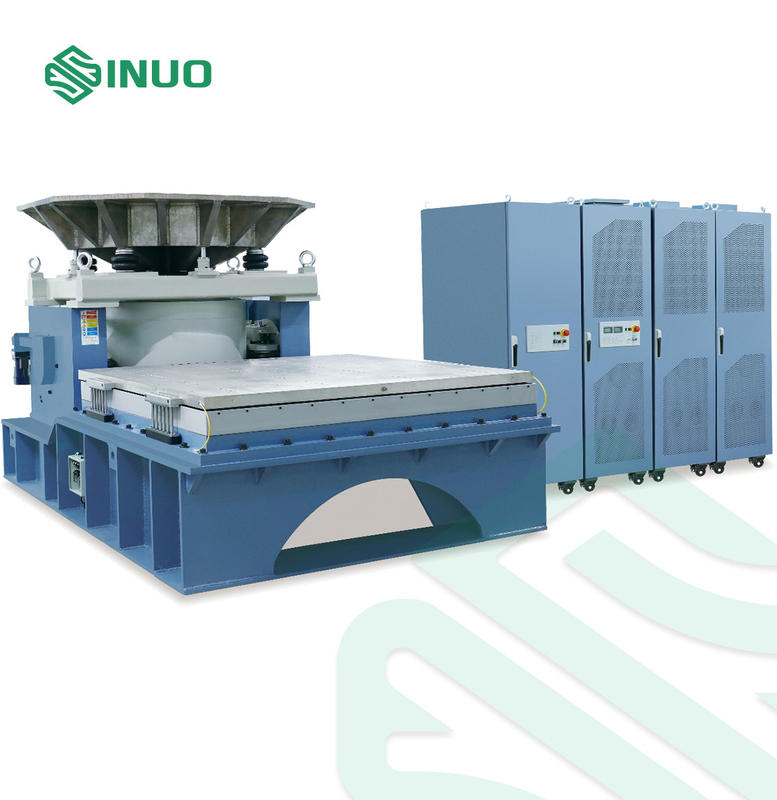

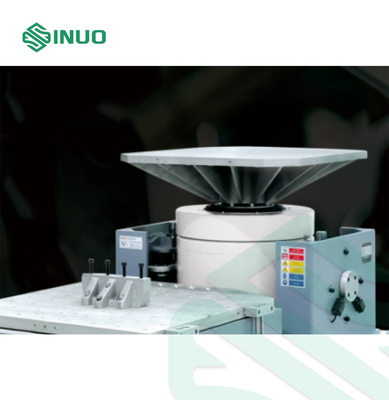

MIL-STD810G آلة اختبار الاهتزاز الكهرومغناطيسي المبردة بالماء
نظرة عامة على المعدات
اختبار الاهتزاز هو إجراء إثارة أو صدمة أحد المكونات أو الأجهزة لمعرفة كيفية تفاعله في بيئة حقيقية.نطاق تطبيق اختبار الاهتزاز واسع للغاية، بدءًا من المنتجات الصناعية مثل لوحات الدوائر والطائرات والسفن والصواريخ والقذائف والسيارات والأجهزة المنزلية.
يمكن أن توفر لك شركة Laberton مخطط الإثارة والاختبار بالكامل، وإثبات جودة المنتجات لك وفقًا للمعايير الوطنية والدولية، مثل GB، وGJB، وUL، وJIS، وDIN، وISO، وBS، وMIL، وIEC، وASTM.
صيغة اختيار آلة الاهتزاز ومخطط هيكل مولد الاهتزاز
شروط الاختبار المقدمة من شركة العميل؛
نوع الاختبار: اكتساح جيبية؛عشوائي؛صدمة كلاسيكية؛
نطاق استجابة التردد: 1-2700 هرتز
الصيغة: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2
د = أ/0.002F2F=M(كجم) ×A(ز)
المعايير الفنية
| E90T45 معلمات مولد الإثارة الكهرومغناطيسية | ||||
| أقصى قوة الإثارة الجيبية | 9000Kg.f الذروة | |||
| أقصى قوة مثيرة عشوائية | 9000Kg.f rms | |||
| أقصى قوة إثارة التأثير | 18000Kg.f الذروة | |||
| نطاق الترددات | 1 ~ 2700 هرتز | |||
| الحد الأقصى للإزاحة | 76 ملم ص | |||
| السرعة القصوى | 2 م / ث | |||
| التسارع الأقصى | 120 جرام (1176 م/ث).2) | |||
| العلاقة القصوى بين الحمل والتسارع: F=MA | ||||
| 5G (49 م / ث2) | 10 جرام (98 م / ث2) | 20 جرام (196 م / ث2) | 30 جرام (294 م / ث2) | |
| 2295 كجم | 1095 كجم | 495 كجم | 295 كجم | |
| تردد الرنين من الدرجة الأولى | 2200 هرتز±5% | |||
| اقصى حموله: | 1200 كجم | |||
| تردد عزل الاهتزاز: | 3 هرتز | |||
| قطر الملف المتحرك: | Ф450 ملم | |||
| وزن الملف المتحرك: | 90 كجم | |||
| تسرب التدفق | <10 غاوس | |||
| لحظة غريب الأطوار المسموح بها | >1000 نيوتن متر | |||
| حجم المعدات | 1700 مم × 1360 مم × 1540 مم (لا يشمل طاولة التمدد الرأسية) | |||
| وزن المعدات | 5900 كجم | |||
| مضخم الطاقة الرقمي LA-100 | ||||
| انتاج الطاقة | 100 كيلو فولت أمبير | |||
| الجهد الناتج | 110 فولت | |||
| التيار الخارج | 1000 ذراع | |||
| SNR | ≥65 ديسيبل | |||
| حجم مكبر للصوت | 3300 مم × 810 مم × 2170 مم | |||
| وزن المضخم | 3700 كجم | |||
| نظام حماية سيرفو | ||||
| وظيفة | لديها: الجهد الزائد لشبكة الطاقة، الجهد المنخفض للشبكة، الخطأ المنطقي، حماية وحدة الطاقة، درجة حرارة وحدة الطاقة، التيار الزائد للإخراج، الجهد الزائد للإخراج، مصدر طاقة المحرك، إزاحة المنصة، درجة حرارة المنصة، التشابك الخارجي ودوائر الحماية الأخرى.عند حدوث أي فشل، سيتم إيقاف الإخراج، وسيتم إنذار الصوت والضوء في نفس الوقت. | |||
| جهاز التحكم بالاهتزاز الرقمي VCS-4 | ||||
| تكوين الأجهزة | 4 قنوات إدخال متزامنة، 1 قناة إخراج | |||
| وحدة وظيفة التحكم | جيب، عشوائي، صدمة نموذجية، بحث الرنين والسكن | |||
| التحكم بالكمبيوتر | كمبيوتر العلامة التجارية الأصلية مع شاشة LCD | |||
| برمجة | يمكن إجراء العمليات الصينية/الإنجليزية، وتحليل المجال الزمني ومجال التردد، ومصدر الإشارة، وتحليل اكتساح التردد الجيبي، وما إلى ذلك.يمكنه إنشاء تقارير اختبار WORD تلقائيًا وعرضها وتخزينها وتعيين معلمات الاختبار وتحليل وظائف الإشارات والبيانات. | |||
| مسرع النظام |
نطاق التردد: 1 — 12000 هرتز الحساسية: 50 ملي فولت/جم نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| طاولة تمديد عمودية VT120 | ||||
| مادة | سبائك المغنيسيوم، تصلب السطح | |||
| حجم الجدول | 1200×1200 ملم | |||
| فتحة ثابتة | M12 توزيع مستطيل 100 مم * 100 مم كم لولبي من الفولاذ المقاوم للصدأ، متين ومقاوم للتآكل | |||
| تردد استخدام الحد الأعلى | جيبية 500 هرتز، عشوائية 1500 هرتز | |||
| وزن | حوالي 165 كجم | |||
| HB120 طاولة الشرائح الأفقية لفيلم الزيت | ||||
| مادة | سبائك المغنيسيوم، تصلب السطح | |||
| حجم الجدول | 1200×1200 ملم | |||
| فتحة ثابتة | M12 توزيع مستطيل 100 مم * 100 مم كم لولبي من الفولاذ المقاوم للصدأ، متين ومقاوم للتآكل | |||
| تردد استخدام الحد الأعلى | جيب 2000 هرتز، عشوائي 2000 هرتز | |||
| وزن | 170 كجم (بدون موصل) | |||
| وحدة تبريد المياه WCU | ||||
| قدرة التبادل الحراري | برج مياه التبريد 100 كيلو وات 15 طن | |||
| تدفق/ضغط الماء للدوران الخارجي | 200 لتر/دقيقة 0.25-0.4 ميجا باسكال | |||
| متطلبات الماء المقطر | صلابة الماء 30 جزء في المليون، PH7-8، الموصلية 1us/سم | |||
| واجهة أنابيب المياه الدورة الدموية الخارجية | 1-1/4 بوصة أو DN32 | |||
| الأبعاد (الطول × العرض × الارتفاع) | 610 مم × 900 مم × 2000 مم | |||
| وزن | 380 كجم | |||
| متطلبات كهربائية | ||||
| مزود الطاقة | 3 مراحل 5 أسلاك 380 فولت/50 هرتز 162 كيلو واط | |||
| هواء مضغوط | 0.6 ميجا باسكال | |||
| المقاومة الأرضية | ≥4Ω | |||
مقدمة لتكنولوجيا المنتج ووظيفته
تتميز سلسلة الطاولات الاهتزازية المبردة بالماء بالعديد من المزايا مثل الدفع الكبير، وقدرة التحمل القوية، وكفاءة التبريد العالية، والحد الأقصى للإزاحة 76 مم.
تلبية مختلف متطلبات اختبار الاهتزاز النموذجي للتجمعات الإلكترونية الكبيرة، وأجهزة التشغيل الآلي، والمكونات الفضائية الكبيرة، والأقمار الصناعية الاصطناعية، والأنظمة الفضائية والعسكرية.
عندما يتم تصميم نظام مرتكز الدوران خصيصًا ويوفر العميل أساسًا مناسبًا، يمكن للنظام أن يبدأ من تردد منخفض يبلغ 1 هرتز أو حتى تيار مستمر، سواء كان اهتزازًا جيبيًا أو عشوائيًا.

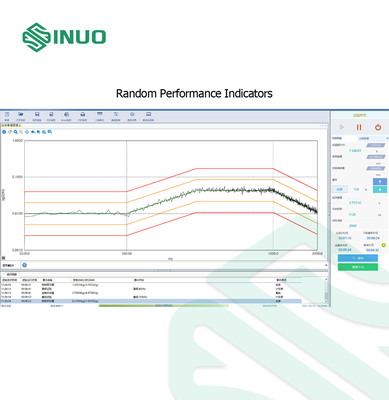

مؤشرات الأداء العشوائية
توفر وظيفة التحكم العشوائي VCS5X تحكمًا سريعًا ودقيقًا في الاهتزاز العشوائي.يمكن لخوارزمية التحكم التكيفية المستندة إلى وظيفة النقل أن تستجيب بسرعة لاخطية النظام ونقطة اهتزاز الرنين وتغيير الحمل الديناميكي، مما يحسن بشكل كبير دقة التحكم ويحصل على وقت حلقة سريع.
طريقة التحكم
طريقة المعادلة: نقل الوظيفة
حلقة التحكم: تحكم تكيفي يعتمد على تحديث وظيفة النقل، والذي يمكنه الاستجابة بسرعة للتغيرات في عدم خطية النظام ونقاط اهتزاز الرنين والأحمال الديناميكية
أداء التحكم
النطاق الديناميكي: 90 ديسيبل
دقة التحكم: ±1 ديسيبل
وقت الحلقة المغلقة: القيمة النموذجية 100 مللي ثانية
إشارة القيادة
إشارة عشوائية غاوسية مستمرة.
المعلمات السيطرة
نطاق التردد: من 0 إلى 145 هرتز، 250 هرتز، 290 هرتز، 500 هرتز، 585 هرتز، 1000 هرتز، 1170 هرتز، 2000 هرتز، 2340 هرتز، 4000 هرتز، 4680 هرتز
الدقة: 100، 200، 400، 800، 1600، 3200، 6400 خط طيفي
استراتيجية التحكم: التحكم في قناة واحدة، التحكم المرجح، القيمة القصوى، القيمة الدنيا
عدد درجات الحرية (DOF): 12~3160
معامل القطع (قص سيجما): 2~100
معدل التراص: لا شيء، 50%، 75%
الطيف المستهدف
نقطة التقاطع: يتم تحديدها حسب الحجم أو الميل، وعدد نقاط التقاطع غير محدود
حساب نقطة التقاطع: حساب قيمة تردد التقاطع لكل قطعة تلقائيًا.
طيف التسامح: تحديد خط الإنذار وخط المقاطعة بالديسيبل أو٪ بالنسبة للطيف المستهدف
التحقق من الصلاحية: التحقق تلقائيًا من صحة نقاط التقاطع المحددة
حد تسامح RMS: يتم حسابه تلقائيًا بناءً على طيف التسامح أو يتم تعيينه يدويًا بواسطة المستخدم.
حساب RMS: الحساب التلقائي لقيم RMS للإزاحة والسرعة والتسارع وقيم الذروة المقدرة.
تعديل RMS: اضبط قيمة RMS يدويًا أو عن طريق ضبط تحويل الديسيبل.
نوع التسارع: لوغاريتمي، ديسيبل
الوحدات الهندسية: الإمبراطورية، متري
العرض: عرض الطيف المرجعي تلقائيًا مع تحديد حدود التسامح وفقًا للطيف المرجعي.
اختبار أولي
مستوى ما قبل الاختبار: 0.1~100%
سرعة البداية: سريعة، بطيئة
محرك الأقراص الأولي: الجهد الكهربي الأولي المحدد من قبل المستخدم
الحد الأقصى لمحرك الأقراص: الحد الأقصى لجهد محرك الأقراص الذي يحدده المستخدم للاختبار المسبق
خطة التشغيل التجريبي
أحداث الاختبار: الحجم ووقت التشغيل الديناميكي
فحص المقاطعة: إيقاف، تشغيل
حلقة التحكم: حلقة مفتوحة، حلقة مغلقة
نتائج المتجر: صورة نقطية للشاشة، والجزء النشط، وجميع الأجزاء، وتخزين المحتوى المحدد تلقائيًا
إنشاء تقارير الاختبار: تقرير بسيط، تقرير كامل
تجربة الإيقاف المؤقت: ضبط وقت الإيقاف المؤقت
الحلقة: تحديد بداية ونهاية الحلقة وعدد الحلقات
تشغيل تسلسل الاختبار: تبديل وتشغيل اختبارات متعددة بالتسلسل
أمان
فحص انقطاع الخط: التحقق تلقائيًا من عدد الخطوط التي لا تتحمل التسامح ومقارنتها بالقيمة المسموح بها، ومعدل انقطاع الخط هو 0 ~ 1
حد القيمة الفعالة: تحقق مما إذا كانت القيمة الفعالة لعنصر التحكم تتجاوز الحد الأقصى والحد الأدنى المحددين
الإجهاض اليدوي: يمكن للمستخدم إيقاف الاختبار عن طريق "إيقاف" على لوحة التحكم وزر "إجهاض" على اللوحة الأمامية لصندوق التحكم
تشغيل: أسرع طريقة هي الضغط على "ABORT" لمقاطعة تشغيل الاختبار مباشرة بواسطة الأجهزة.
القيم الحدية لجدول الاهتزاز: الحد الأقصى للتسارع، والسرعة، والإزاحة.
الاختبار المسبق: استخدم إشارات صغيرة الحجم للتحقق من حلقة التحكم في النظام وأداء النظام، واختبار وظيفة نقل النظام، وما إلى ذلك.
الاختبار: الكشف التلقائي المستمر عن الحلقة المفتوحة، فحص التحميل الزائد، الإنذار، فحص نطاق تحمل الانقطاع، فحص حد انقطاع RMS، البدء والإيقاف وتغيير الحجم بالمعدل المحدد من قبل المستخدم، حد إشارة القيادة.
طيف الهدف العائم: عندما يتغير الحجم، يتبع الطيف المستهدف والإنذار وتسامح المقاطعة تغير الحجم الحالي، ويتحقق تلقائيًا من عدد الخطوط خارج التسامح في اختبار الحجم الحالي
حساسية الحلقة المفتوحة: غير حساسة، عادية، حساسة.
التشغيل اليدوي أثناء الاختبار
تشغيل الإجراءات المفتوحة: إيقاف الاختبار أو بدءه، أو إيقاف الاختبار مؤقتًا أو استئنافه
تعديل المستوى: زيادة المستوى أو خفضه يدويًا، أو ضبط المستوى مباشرةً
Run Jump: انتقل يدويًا إلى الحدث التالي في الجدول
تشغيل عملية التحكم: صالحة أو غير صالحة لاكتشاف المقاطعة أو التحكم في الحلقة المفتوحة أو الحلقة المغلقة
عملية العرض: إضافة/حذف المؤشر، إضافة/حذف النافذة، تغيير محتوى العرض أو الواجهة، إلخ.
تقرير الاختبار: إنشاء تقرير اختبار WORD/PDF
مؤشرات الذروة/الوادي: الكشف التلقائي عن الذروة/الوادي ووضع العلامات عليها
المؤشر العادي: مؤشر واحد، مؤشر مزدوج، قراءة X، Y للموضع الذي يشير إليه المؤشر
المؤشرات التوافقية: علامة التوافقيات
عرض الحالة على الانترنت
المعلمات الرئيسية: الحجم الحالي، قيمة الذروة لجهد القيادة، التسارع المستهدف، السرعة، قيمة الإزاحة وقيمة RMS للتسارع المتحكم فيه
الوقت: إجمالي وقت التشغيل، وقت المقياس الكامل، وقت المقياس الحالي، الوقت المتبقي
الحالة الحالية: إيقاف مؤقت، اختبار مسبق، تشغيل اختباري، إنذار وانقطاع الاختبار، إلخ.

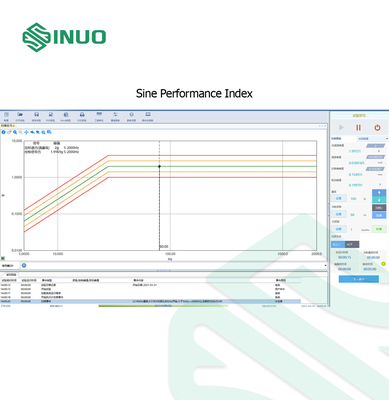

مؤشر أداء جيب
يقوم نظام التحكم الجيبي VCS بإجراء عملية مسح فعالة للتردد الجيبي والتحكم في التردد الثابت من خلال توليد موجة جيبية مستمرة من 1 هرتز إلى 10000 هرتز.تنتج إشارة المحرك عملية مسح تناظرية حقيقية.يمكن لخوارزمية التحكم التكيفية المستندة إلى تحديث سعة الإشارة الجيبية أن تستجيب بسرعة لتغيرات النظام، ولها دقة تحكم عالية ونطاق ديناميكي للتحكم.
طريقة التحكم
طريقة المعادلة: وظيفة النقل
حلقة التحكم: تحكم تكيفي يعتمد على تحديث سعة الإشارة الجيبية، والتي يمكن أن تستجيب بسرعة للتغيرات في اللاخطية للنظام ونقاط اهتزاز الرنين والأحمال الديناميكية
التحكم في الأداء
النطاق الديناميكي: 110 ديسيبل
وقت الحلقة المغلقة: 10 مللي ثانية
إشارة المحرك: توفر إشارة جيبية ذات جودة تناظرية
تشويه الموجي: <0.3%
نسبة الإشارة إلى الضوضاء أكبر من 100 ديسيبل
دقة التردد: 0.01%
المعلمات السيطرة
استراتيجية التحكم: التحكم في قناة واحدة، التحكم المرجح، القيمة القصوى، القيمة الدنيا
وضع التشغيل: يدوي، تلقائي
عرض النطاق الترددي للمرشح النسبي: عرض النطاق الترددي النسبي، عرض النطاق الترددي الثابت
مستشعر الإزاحة - مرشح التمرير المنخفض: 0.1 ~ 18750 هرتز
دقة المجال الزمني: ≥10 مللي ثانية
معدل البداية: 1 ~ 120 ديسيبل
تردد الاجتياح الخطي: 0.01 ~ 6000 هرتز / دقيقة
تردد المسح اللوغاريتمي: 0.01~100 أكتوبر/دقيقة،
نطاق التردد: 1 هرتز ~ 10000 هرتز
معلمات الاجتياح
وضع اكتساح التردد: خطي، لوغاريتمي
مدة المسح: أوقات مسح التردد، والوقت
معدل المسح: يمكن تعيين معدل المسح لكل حدث مسح
الاتجاه الأولي: أعلى، أسفل
إعداد التردد: تردد الحد الأدنى، تردد الحد الأدنى، تردد البداية
المعلمات المقيمين
التردد: ضبط تردد السكن
المدة: عدد عمليات المسح، الوقت
الطيف المستهدف
القرار: الحد الأقصى 4096 نقطة
نقطة التقاطع: يتم تحديدها حسب الحجم أو الميل، وعدد نقاط التقاطع غير محدود
الحجم: التسارع، السرعة، الإزاحة
الميل: تسارع ثابت، سرعة ثابتة، إزاحة ثابتة
طيف التسامح: تحديد خط الإنذار وخط المقاطعة بالديسيبل أو٪ بالنسبة للطيف المستهدف
التحقق من الصلاحية: التحقق تلقائيًا من صحة نقاط التقاطع المحددة
حساب الذروة: حساب قيمة الذروة للإزاحة والسرعة والتسارع تلقائيًا.
الوحدات الهندسية: الإمبراطورية، متري
العرض: عرض الطيف المرجعي تلقائيًا مع تحديد حدود التسامح وفقًا للطيف المرجعي.
حساب نقطة التقاطع: حساب قيمة تردد التقاطع لكل قطعة تلقائيًا.
نوع التسارع: لوغاريتمي، ديسيبل
ابدأ الاختبار
سرعة البداية: سريعة، بطيئة
محرك الأقراص الأولي: الجهد الكهربي الأولي المحدد من قبل المستخدم
الحد الأقصى للمحرك: ارتفاع الحد الأقصى لجهد المحرك للاختبارات التي يحددها المستخدم
خطة التشغيل التجريبي
أحداث الاختبار: الاجتياح، والسكن، والخطوة
فحص المقاطعة: إيقاف، تشغيل
حلقة التحكم: حلقة مفتوحة، حلقة مغلقة
الحلقة: تحديد بداية ونهاية الحلقة وعدد الحلقات
تجربة الإيقاف المؤقت: ضبط وقت الإيقاف المؤقت
نتائج المتجر: صورة نقطية للشاشة، والجزء النشط، وجميع الأجزاء، وتخزين المحتوى المحدد تلقائيًا
إنشاء تقارير الاختبار: تقرير بسيط، تقرير كامل
تشغيل تسلسل الاختبار: تبديل وتشغيل اختبارات متعددة بالتسلسل
التشغيل اليدوي أثناء الاختبار
تشغيل الإجراءات المفتوحة: إيقاف الاختبار أو بدءه، أو إيقاف الاختبار مؤقتًا أو استئنافه
تعديل المستوى: زيادة المستوى أو خفضه بخطوات يدوية، كما يمكنك ضبط المستوى مباشرة
التحكم في مسح التردد: تغيير التردد، زيادة/تقليل التردد، تغيير اتجاه المسح، إعداد التردد اليدوي
اتجاه الاجتياح: تغيير اتجاه الاجتياح
Run Jump: النقل يدويًا إلى الحدث التالي في الجدول، والنقل يدويًا إلى الجدول التالي
تشغيل عملية التحكم: صالحة أو غير صالحة لاكتشاف المقاطعة أو التحكم في الحلقة المفتوحة أو الحلقة المغلقة
عملية العرض: إضافة/حذف المؤشر، إضافة/حذف النافذة، تغيير محتوى العرض أو تقرير الواجهة، إلخ.
تقرير الاختبار: إنشاء تقرير اختبار WORD/PDF
عرض الحالة على الانترنت
المعلمات الرئيسية: الحجم الحالي، وقيمة الذروة لجهد القيادة، والهدف وسعة التسارع التي يمكن التحكم فيها
الوقت: إجمالي وقت التشغيل، وقت التشغيل الكامل، وقت المقياس الحالي، الوقت المتبقي
الحالة الحالية: إيقاف مؤقت، اختبار مسبق، تشغيل اختباري، إنذار وانقطاع الاختبار، إلخ.
أمان
الانقطاع اليدوي: يمكن للمستخدم إيقاف تشغيل الاختبار من خلال زر "إيقاف" الموجود على لوحة التحكم وزر "إحباط" الموجود على اللوحة الأمامية لصندوق التحكم.أسرع طريقة هي الضغط على "ABORT" لمقاطعة تشغيل الاختبار عبر الأجهزة مباشرةً.
القيم الحدية لجدول الاهتزاز: الحد الأقصى للتسارع، والسرعة، والإزاحة.
الاختبار: الكشف التلقائي المستمر عن الحلقة المفتوحة، فحص التحميل الزائد، الإنذار، فحص نطاق تسامح المقاطعة، البدء والإيقاف وتغيير الحجم بالمعدل المحدد من قبل المستخدم، حد إشارة القيادة.

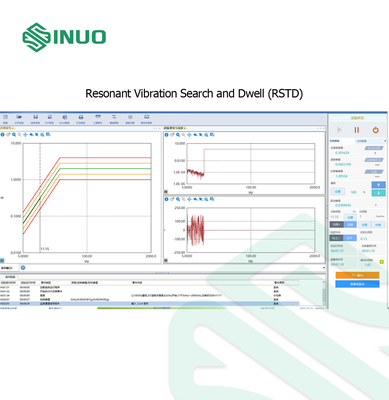

البحث عن الاهتزاز الرنان والسكن (RSTD)
يوفر VCS Resonant Vibration Search and Dwell وظائف البحث عن الرنين والسكن.يمكن لخوارزمية التتبع الفريدة للنظام تتبع تردد اهتزاز الرنين بسرعة ودقة.البحث والسكن في الاهتزاز التوافقي يشمل جميع مؤشرات التحكم الجيبية، ويتضمن أيضًا الفهارس التالية.
بحث الرنين
وظيفة النقل: أي زوج من قنوات الإدخال، أو اختبار بين قناة الإدخال وقناة التحكم
نطاق البحث: ترددات البداية والتوقف التي يمكن للمستخدم تحديدها ضمن نطاق التردد المحدد بواسطة الطيف المرجعي
معدل المسح: معدل المسح الافتراضي، معدل المسح المخصص الذي يحدده المستخدم
معايير الكشف: تحديد الرنين على أساس قيمة q، أو سعة وظيفة النقل، أو كليهما
يقيم
وضع الاختبار: وضعان: 1) البقاء أثناء البحث عن الرنين؛2) بعد الانتهاء من البحث، البقاء حسب قائمة الإقامة، وهذا الوضع يسمح للمستخدم بتعديل قائمة الإقامة
وضع المكوث: مكوث التردد الثابت، مكوث التتبع
زمن سكن التردد الثابت: الوقت، عدد الدورات؛أو معدل الانجراف السعة
تتبع معايير الإقامة: الوصول إلى الوقت المحدد أو عدد الدورات؛إزاحة تردد اهتزاز الرنين (التردد هرتز أو النسبة المئوية) ؛معدل انحراف سعة الرنين (إجمالي الإزاحة أو الإزاحة خلال فترة زمنية معينة)
خطة التشغيل التجريبي
بحث الرنين: تحديد وتنفيذ أحداث بحث الرنين
سكون الرنين: تحديد وتنفيذ أحداث السكون، المتوافقة مع البحث عن الاهتزاز التوافقي
مسكن البحث: قم بتنفيذ المكوث فورًا بعد البحث عن نقطة اهتزاز الرنين
عرض الإشارة
سجلات البحث: نفس البحث عن الاهتزاز التوافقي وسجلات التشغيل ذات الصلة
قائمة المكوث: قائمة بجميع نقاط التردد المقيمة والسعة المقابلة، والطور، وقيمة q، وما إلى ذلك.
الرسم البياني للسعة: سعة دالة النقل مقابل منحنى تباين التردد
مخطط الطور: منحنى مرحلة وظيفة النقل مقابل التردد
أمان
الانقطاع اليدوي: يمكن للمستخدم إيقاف تشغيل الاختبار من خلال زر "إيقاف" الموجود على لوحة التحكم وزر "إحباط" الموجود على اللوحة الأمامية لصندوق التحكم.أسرع طريقة هي الضغط على "ABORT" لمقاطعة تشغيل الاختبار عبر الأجهزة مباشرةً.
القيم الحدية لجدول الاهتزاز: الحد الأقصى للتسارع، والسرعة، والإزاحة.
الاختبار: الكشف التلقائي المستمر عن الحلقة المفتوحة، فحص التحميل الزائد، الإنذار، فحص نطاق تسامح المقاطعة، البدء والإيقاف وتغيير الحجم بالمعدل المحدد من قبل المستخدم، حد إشارة القيادة.

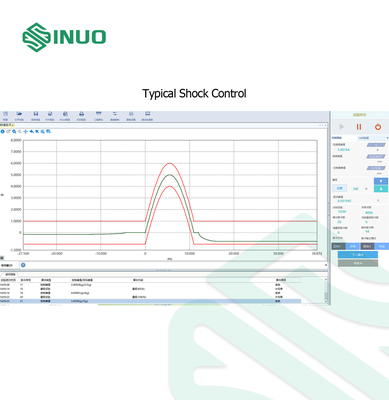

التحكم في الصدمات النموذجي
يوفر التحكم النموذجي في الصدمات وظيفة اختبار الصدمات لشكل موجة الصدمة الكلاسيكية، ويعتمد خوارزمية التحكم التكيفية بناءً على وظيفة النقل، ويمكنه الاستجابة بسرعة لاخطية النظام وتغيير الحمل الديناميكي، ولديه قدرة قوية على التكيف مع النظام وقوة عالية دقة التحكم.
طريقة التحكم
طريقة المعادلة: وظيفة النقل
حلقة التحكم: تحكم تكيفي يعتمد على تحديث وظيفة النقل، والذي يمكن أن يستجيب بسرعة لاخطية النظام وتغيير الحمل الديناميكي
التحكم في الأداء
النطاق الديناميكي: 90 ديسيبل
تعريف النبض
نوع النبض: نصف جيب، سن منشار أمامي، سن منشار علوي خلفي، مثلث، مستطيل، شبه منحرف، هافرسين.
مدة النبض: 0.5 ~ 3000 مللي ثانية
سعة النبض: يمكن للمستخدم إدخال سعة النبض وفقًا للاحتياجات
نطاق التردد: 0 ~ 18750 هرتز
الوحدة: إمبراطوري، متري
تعويض النبض
طريقة التعويض: تعويض النبض الأمامي والخلفي، تعويض النبض الأمامي، تعويض النبض اللاحق
شكل موجة التعويض: توافقي نصف جيبي، مستطيل، مستطيل
سعة ما قبل النبض: 1~100%
بعد سعة النبض: 1~100%
تسامح
النوع: MIL-STD810G، IEC60068227، GJB150A، معيار ISO، حد التحكم في المقاطعة المحدد من قبل المستخدم.
المعلمات السيطرة
وضع التشغيل: يدوي، تلقائي
قناة التحكم: تحكم بقناة واحدة، تحكم مرجح
الفاصل الزمني للنبض: يحدد الفاصل الزمني بين نبضتين
المتوسط: 1~10
اختبار أولي
مستوى ما قبل الاختبار: 0.1~100%
سرعة البداية: سريعة، بطيئة
محرك الأقراص الأولي: الجهد الكهربي الأولي المحدد من قبل المستخدم
الحد الأقصى لمحرك الأقراص: الحد الأقصى لجهد محرك الأقراص الذي يحدده المستخدم للاختبار المسبق
تشغيل خطة الاختبار
أحداث الاختبار: حجم وعدد النبضات
فحص المقاطعة: إيقاف، تشغيل
حلقة التحكم: حلقة مفتوحة، حلقة مغلقة
نتائج المتجر: صورة نقطية للشاشة، والجزء النشط، وجميع الأجزاء، وتخزين المحتوى المحدد تلقائيًا
إنشاء تقارير الاختبار: تقرير بسيط، تقرير كامل
تجربة الإيقاف المؤقت: ضبط وقت الإيقاف المؤقت
الحلقة: تحديد بداية ونهاية الحلقة وعدد الحلقات
قطبية النبض: للأمام، للخلف
أمان
كشف الحلقة المفتوحة: الكشف التلقائي عن حلقة التحكم المفتوحة
إشارة الإدخال: حلقة مفتوحة لقناة الإدخال، فحص التحميل الزائد
فحص انقطاع الخط: التحقق تلقائيًا من عدد الخطوط التي لا تتحمل التسامح ومقارنتها بالقيمة المسموح بها، ومعدل انقطاع الخط هو 0 ~ 1
التسامح: MIL-STD810 (المعيار العسكري الأمريكي)، معيار ISO، حد التحكم في المقاطعة المحدد من قبل المستخدم.
زر المقاطعة: يتم تشغيل اختبار المقاطعة مباشرة عبر الأجهزة
حدود شاكر: التسارع الأقصى، السرعة، الإزاحة
حد إشارة المحرك: الحد من قيمة الذروة لإشارة المحرك
حساسية الحلقة المفتوحة: غير حساسة، عادية، حساسة.
التشغيل اليدوي أثناء الاختبار
تشغيل الإجراءات المفتوحة: إيقاف الاختبار أو بدءه، أو إيقاف الاختبار مؤقتًا أو استئنافه
تعديل الحجم: خطوة يدويًا لزيادة أو تقليل الحجم، قم بضبط الحجم مباشرة
Run Jump: اضبط الحدث التالي في الجدول يدويًا
تشغيل عملية التحكم: صالحة أو غير صالحة لاكتشاف المقاطعة أو التحكم في الحلقة المفتوحة أو الحلقة المغلقة
عملية العرض: إضافة/حذف المؤشر، إضافة/حذف النافذة، تغيير محتوى العرض أو تقرير الواجهة، إلخ.
تقرير الاختبار: إنشاء تقرير اختبار WORD/PDF
نبض الصدمة: إخراج نبض الصدمة يدويًا، وتغيير قطبية النبض
عرض الحالة على الانترنت
المعلمات الرئيسية: الحجم الحالي، وقيمة الذروة لجهد المحرك، وقيمة ذروة التسارع المستهدفة والمتحكم فيها، وقيمة RMS
الوقت: عدد نبضات الخرج، عدد النبضات المتبقية، عدد نبضات المستوى الحالي، عدد نبضات المستوى الكامل
الحالة الحالية: إيقاف مؤقت، اختبار مسبق، تشغيل اختباري، إنذار وانقطاع الاختبار، إلخ.
