| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4421 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |

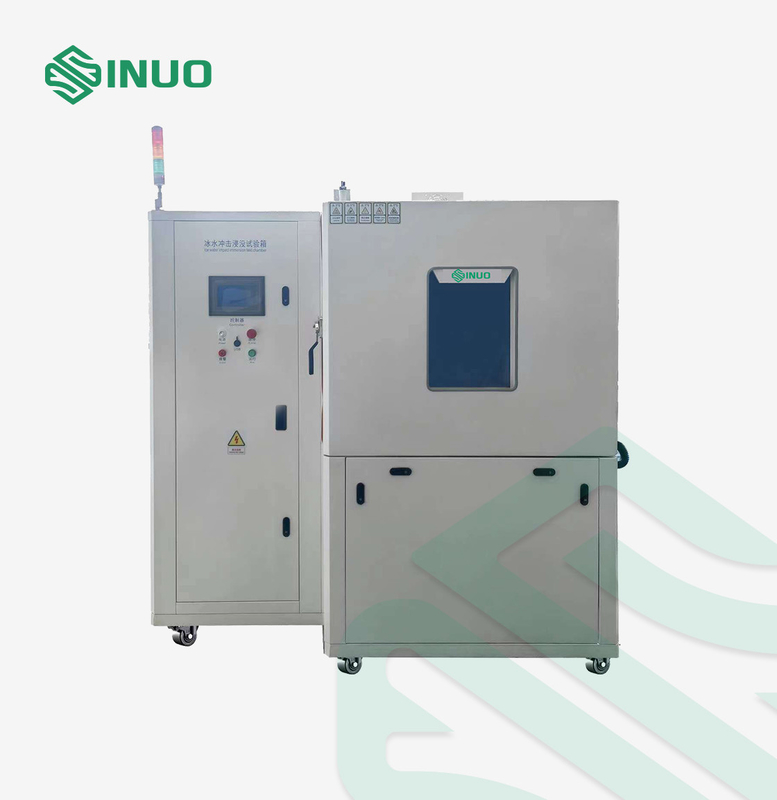

VW80000 معدات اختبار رش الماء المثلج لقطع غيار السيارات
معلومات النظام
تم تصميم معدات الاختبار هذه وتصنيعها وفقًا لمعيار ISO 16750-4: 2010 بند 5.4 و VW80000: 2009-10 ، إلخ.
إنه يحاكي اختبار الصدمة الحرارية الناتج عن الماء المثلج للمنتجات المستخدمة في مناطق المياه الضحلة لمكونات المركبات.والغرض من ذلك محاكاة رش المياه الجليدية على أنظمة التدفئة أو مكوناتها عند القيادة على طرق رطبة في الشتاء.وضع العطل هو إما تكسير ميكانيكي للمادة أو فشل الختم بسبب معامل تمدد درجة حرارة مختلف.
مبدأ العمل:

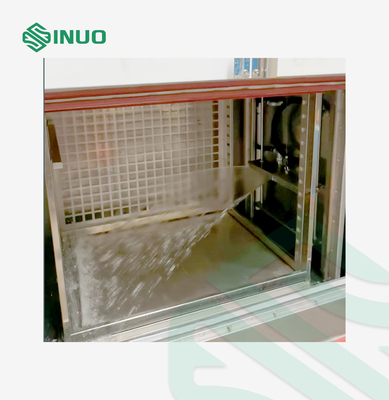

قم بتسخين DUT (الجهاز قيد الاختبار) إلى درجة حرارة معينة ووقت محدد في غرفة الاختبار.ثم رش DUT بالماء المثلج لمدة 3 ثوانٍ.إذا تم رش DUT في اتجاه واحد فقط على السيارة ، فقم برش الماء فقط في هذا الاتجاه من موقع التثبيت.في حالة تعرض الجهاز لتناثر المياه في اتجاهات متعددة على السيارة ، يجب ذكر هذه الاتجاهات واختبار DUT جديد في كل اتجاه.يتم التحكم في عرض الدفقة ليكون دائمًا أكبر من عرض DUT.
المعايير الفنية
|
1. الأبعاد والعينةالحظر |
|
| حجم الصندوق الداخلي العلوي | 1200 × 900 × 700 ملم (عرض × عمق × ارتفاع) |
| حجم السلة | تقريبا.840 × 680 × 650 مم (العرض * العمق * الارتفاع) |
| ابعاد خارجيه | 1800 × 1520 × 2150 مم تقريبًا (العرض × العمق × الارتفاع) |
| حظر العينة |
يحظر اختبار وتخزين عينات من المواد القابلة للاشتعال والمتفجرة والمتطايرة يحظر اختبار وتخزين عينات المواد المسببة للتآكل حظر اختبار أو تخزين العينات البيولوجية يحظر اختبار وتخزين عينات من مصادر الانبعاث الكهرومغناطيسي القوية |
| 2. المؤشرات الفنية | |
| نطاق درجة حرارة صندوق درجة حرارة عالية | RT + 10 ℃ ～ 150 ℃ |
| انحراف درجة الحرارة | ≤2 ℃ |
| توحيد درجة الحرارة | ≤2 ℃ (في حالة عدم التحميل) |
| اختبر درجة حرارة الماء | 0 ℃ ~ + 4 ℃ |
| اختبر التحكم في درجة حرارة الماء | مبرد 5P (مع مبخر التيتانيوم النقي) |
| عدد دورات الاختبار | 0 ~ 100 مرة ، يمكن ضبطها مسبقًا |
| تحميل سلة | 100 كجم (رفع يمكن التحكم فيه تلقائيًا) |
| نمط فوهة رش الماء المثلج |
يتم تصنيع نظام معايرة الفوهة والضغط بما يتفق بدقة مع الشكل التالي وما إلى ذلك ، الفولاذ المقاوم للصدأ SUS316 ، القابل للفصل.يمكن للشاشة الموجودة خارج الصندوق التحكم في تدفق الفوهة والوظائف الأخرى
|
| مخطط رذاذ الماء | |
| كمية فوهة رش الماء المثلج | حاسب شخصي 1 |
| تدفق المياه النفاثة | 3 لتر - 4 لتر لكل رذاذ / فوهة |
| مدة الرش | 3 ثانية |
| دورات الاختبار | يمكن ضبط 0 ~ 100 مرة مسبقًا |
| مسافة الفوهة إلى DUT | 325 ± 25 مم (300 ~ 350 مم) |
| اختبار السائل | ماء منزوع الأيونات أو + 5٪ كلوريد الصوديوم + 3٪ غبار أريزونا الناعم |
| اختبار السائل | قابلة لإعادة التدوير |
| وقت التبديل | ≤20 ثانية |
| وظيفة التنظيف التلقائي | بعد اكتمال الاختبار ، يتم تنظيف خط الأنابيب والعينة تلقائيًا |
| متطلبات اخرى | نظام صرف قائم بذاته ، ونظام حماية أوتوماتيكي لرفع وخفض السلة ، وتكنولوجيا مضادة للانسداد للفوهات |
| 3. الخصائص الهيكلية | |

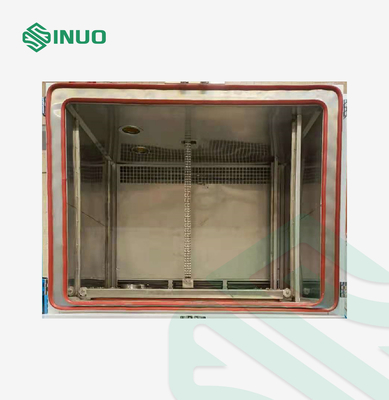

| مادة الصندوق |

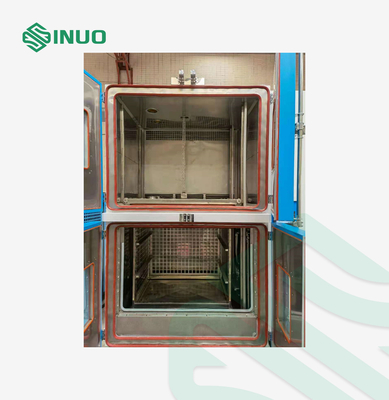

اعتماد صندوق من نوع سلة معلقة من صندوقين ، الجزء العلوي عبارة عن منطقة تسخين ، والجزء السفلي هو منطقة رش الماء ، والجزء السفلي عبارة عن خزان مياه (يمكن إعادة تدوير الماء) ؛ مادة الصندوق الخارجي: لوح فولاذي مع رذاذ بلاستيكي الخزان الداخلي: الفولاذ المقاوم للصدأ يستخدم للصندوق الداخلي بأكمله والسلة |
| باب الصندوق |
باب مزدوج حجم الباب 1200 × 700 مم (عرض × ارتفاع) ، ويوجد نافذة زجاجية على اليسار واليمين. زجاج متعدد الطبقات بالفراغ ، وهناك أضواء في الصندوق ، ونافذة المراقبة لا تعكس الضوء. |
| عازلة | مملوءة برغوة البولي يوريثان + الألياف الزجاجية لضمان أداء العزل الحراري ، بسمك حوالي 100 مم |
| ثقب الاختبار | قطر 100 مم مع سدادة سيليكون |
| نظام الدورة الدموية | مروحة تعميم ، المكره الفولاذ المقاوم للصدأ. |
| نظام التدفئة |
السخان: دفاية كهربائية نيتشروم وضع التحكم: تعديل عرض النبضة لفترة متساوية غير ملامسة ، SSR (مرحل الحالة الصلبة)
|
|
اختبر الماء |
استخدم مبرد 5P (مع مبخر تيتانيوم نقي) لتزويد الماء المثلج |
| تصميم خال من التجمد | لا توجد ظاهرة الجليد |
| لوحة التحكم | تحكم ، زر التشغيل |
| عجلات متحركة |
عجلات: 4 دعم القدم: 4 دعامة ثابتة للقدم |
| نظام التحكم |
الترموستات: شاشة تحكم ملونة تعمل باللمس مقاس 7 بوصات وضع التشغيل: يمكن برمجة ظروف الاختبار بشكل تعسفي في نطاق قدرة الاختبار دقة التحكم: 0.1 ℃ وضع التحكم: التحكم الآلي PID قياس درجة الحرارة: مقاومة البلاتين PT100 |
| مراقب | جهاز تحكم بشاشة لمس ملونة مقاس 7 بوصات: يمكن للشاشة التي تعمل باللمس التحكم في درجة الحرارة في الصندوق ، ودرجة حرارة خزان المياه ، ومعدل التدفق ، ومضخة المياه ووقت الاختبار ، وما إلى ذلك ؛ يتم عرض معدل التدفق ودرجة الحرارة مباشرة على شاشة اللمس ، ويتم استخدام تيار ثابت تلقائي ودرجة حرارة ثابتة. |
| طريقة الإعداد | قائمة اللغة الإنجليزية ، إدخال شاشة تعمل باللمس |
| وضعية التشغيل | عملية دورية ، عملية مستمرة |
| إعدادات البرنامج | يمكن تخصيص اسم برنامج الاختبار ومعلمات البرنامج ، ودعم تخزين البرنامج واستيراده. |
| وظيفة العرض | تحديث ديناميكي في الوقت الحقيقي لأخذ عينات البيانات وإعداد المعلمات ، وظيفة تحديث منحنى الوقت الحقيقي.يمكن عرض الضغط والتدفق ودرجة الحرارة ووقت الاختبار وما إلى ذلك. |
| وقت الاختبار | 0-999 دقيقة (التحكم في شاشة اللمس) ، هناك خيارات زمنية قياسية مقابلة لمتطلبات مقاومة الماء المختلفة. |
| تردد الاختبار | 1-999 مرة (التحكم بشاشة اللمس) |
| وظيفة التنبيه | الإغلاق التلقائي للإنذار ، وعرض سجل التنبيه وتصديره ، وإعدادات التنبيه ، ووظائف تحليل الأعطال |
| وظيفة التسجيل | وقت أخذ العينات هو 10 ثوانٍ ، ويمكن تسجيل المنحنى والبيانات التجريبية في غضون ثلاثة أشهر.يمكن الاستعلام بالتفصيل عن بيانات أخذ العينات في كل لحظة خلال ثلاثة أشهر.يمكن تصديره عن طريق USB2.0 ، وطباعته وتسجيله على جهاز الكمبيوتر ، ويمكن إنشاء تقرير البيانات. |
| 4. نظام الأمن | |
| التوقف في حالات الطوارئ | الجهاز مُجهز بجرس إنذار الأعطال ، وزر التوقف في حالات الطوارئ مضبوط على لوحة التحكم.إذا فشل الجهاز في التوقف ، فيمكن استخدام زر التوقف في حالات الطوارئ للتوقف |
| مربع الاختبار | حماية قابلة للتعديل من درجة الحرارة الزائدة ؛فتيل درجة الحرارة في مساحة الاختبار ؛الحد من الحماية من درجة الحرارة الزائدة لقناة تكييف الهواء ؛مروحة حماية المحرك المحموم |
| آخر |
تسلسل طور الطاقة الرئيسي وحماية فقدان الطور ؛حماية التسربحماية الزائد وقصيرة الدائرة مفتاح الطاقة الرئيسي لديه وظيفة حماية التسرب. مجهزة بجهاز حماية سلامة الممرات المائية ؛إنذار نقص المياه. |
| 5. شروط الاستخدام (يضمن المستخدم استيفاء الشروط التالية) | |
| موقع التركيب |
الأرض مسطحة وجيدة التهوية ؛ لا يوجد اهتزاز قوي حول الجهاز ؛ لا يوجد مجال كهرومغناطيسي قوي حول الجهاز ؛ لا توجد مواد قابلة للاشتعال أو المتفجرة أو المسببة للتآكل أو الغبار حول الجهاز ؛ تم تخصيص مساحة مناسبة للاستخدام والصيانة حول الجهاز ، راجع الدليل للحصول على التفاصيل |
| الظروف البيئية |
درجة الحرارة: 5 35 ℃ الرطوبة النسبية: ≤85٪ ضغط الهواء: 86 كيلو باسكال 106 كيلو باسكال |
|
شروط امدادات الطاقة مزود الطاقة |
AC380V ثلاث مراحل خمس أسلاك نطاق تذبذب الجهد المسموح به: تيار متردد (380 ± 38) فولت |
|
قدرة البطارية الحد الأقصى الحالي |
مدى التردد المسموح به للتذبذب: (50 ± 0.5) هرتز مقاومة التأريض للسلك الأرضي الواقي أقل من 4Ω يُطلب من المستخدم تكوين مفتاح الهواء أو الطاقة بالسعة المقابلة للمعدات في موقع التثبيت ، و ويجب استخدام هذا المفتاح بشكل مستقل لهذا الجهاز |
