معدات اختبار المركبات الكهربائية الأوتوماتيكية نظام اختبار المطر لمركبة النقل بالشاحنة

نظام اختبار المطر لمركبة النقل بالشاحنة معدات اختبار المركبات الكهربائية

الغرض من النظام

الغرض من الاختبار لنظام الاختبار هذا هو بشكل أساسي قدرة المنتج على منع تغلغل مياه الأمطار والأداء المقاوم للمطر عند أو بعد التعرض للمطر تحت ظروف المطر.

تحقق مما إذا كان تجميع الهيكل والأبواب والنوافذ وفتحة السقف أمرًا طبيعيًا ، وما إذا كان أداء الختم موثوقًا به ، وما إذا كانت طريقة التثبيت صحيحة.

يستخدم نظام الاختبار هذا بشكل أساسي في أداء مقاومة المطر والختم لأنواع مختلفة من الشاحنات.

المعايير الفنية

1. وظيفة المعدات: تستخدم لاختبار المطر للسيارات.الأبعاد الخارجية للمركبة المطبقة تتراوح من 3500 × 1400 × 1400 مم إلى 13700 × 2600 × 4200 مم.

2. كثافة المطر: متوسط ​​الجبهة هو 7 ~ 12 ± 1mm ​​/ min ، ومتوسط ​​كلا الجانبين ، العلوي والسفلي والخلفي هو 7 ~ 8 ± 1mm ​​/ min.يمكن تعديل كثافة المطر لكل جزء.

3. مزود الطاقة: AC ثلاثي الأطوار بخمسة أسلاك 380V ± 5٪ 50Hz أو مطابقة لمتطلبات إمداد الطاقة المحلية ثلاثية الطور للعميل.

4. ضغط حقن الفوهة: 150kPa ± 10kPa

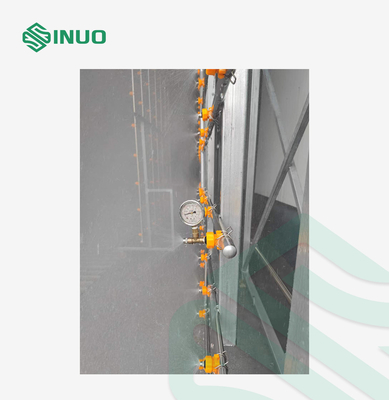

5. مقياس الضغط: قم بتركيب مقياس ضغط عند مخرج مضخة الماء ، الضغط: 0 ~ 0.5 ميجا باسكال.

6. مقياس التدفق: قم بتركيب مقياس التدفق الكهرومغناطيسي الكلي بعد مرشح التنظيف الذاتي عند مخرج مضخة المياه.معدل التدفق الإجمالي هو 0-150 م 3 / ساعة.الأنبوب الفرعي يستخدم مقياس التدفق البصري ويتم تثبيته بعد صمام تنظيم التدفق.

7 ، وقت المطر: 1 ~ 60 دقيقة.

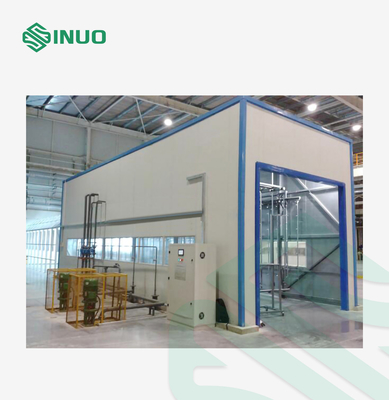

8. الأبعاد الخارجية لهيكل غرفة الكشف عن المطر (الطول × العرض × الارتفاع): حوالي 15000 × 5200 × 6000 مم.

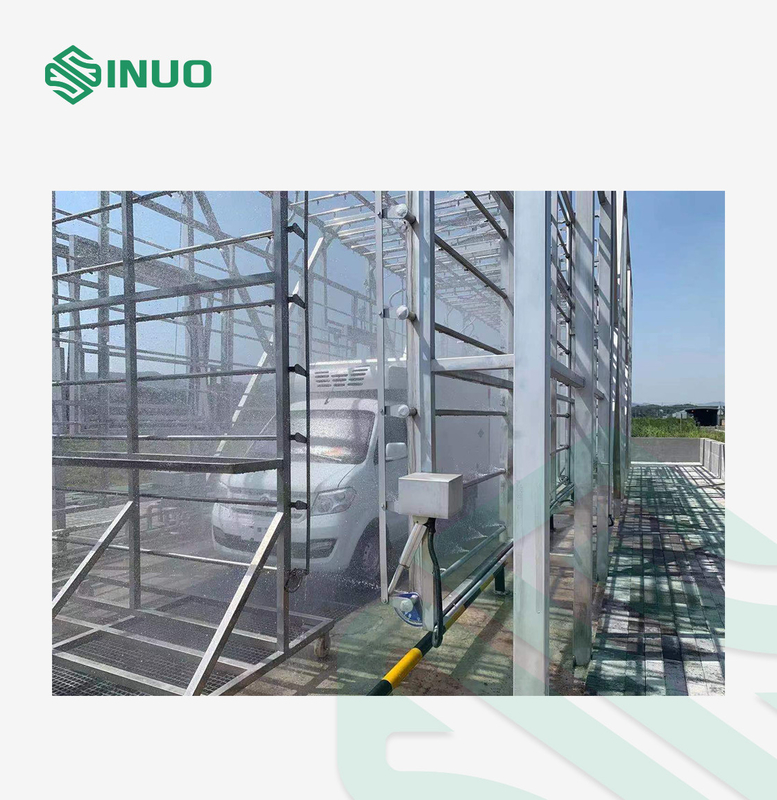

9. غرفة الكشف عن المطر هي من النوع الهيكلي الخارجي ، بدون سقف وألواح حماية محيطة.يحتفظ الإطار بالواجهة والمساحة لبناء مظلة في المستقبل.

مقدمة الهيكل

1 الهيكل الرئيسي هو أن السيارة تدخل منطقة الاختبار في الاتجاه الأمامي وتخرج في الاتجاه المعاكس.نظرًا لاختلاف أنواع المركبات ، يجب تقسيم الجسم الرئيسي إلى ثلاثة أقسام: أمامي ، ومتوسط ​​، وخلفي.الهيكل الرئيسي وأنابيب المياه مصنوعة من الفولاذ المقاوم للصدأ.يمكن أن يضمن مرور جميع أنواع المركبات من تلقاء نفسها.

2 ينقسم طول الأنابيب الفرعية للرش العلوي والجانبي إلى ثلاثة أجزاء ، طول كل جزء 5000 مم ، والتباعد الرأسي والأفقي للفوهات 400 مم.هيكل الرفع بمسافة بين الفوهة العلوية والأرض 2100 مم ~ 4600 مم ، باستخدام سلك فولاذي وآلية درفلة ، المظهر العام هو موثوقية عالية ، المسافة بين كل جزء 2100 مم ~ 3300 مم على جانب واحد ، السكتة الدماغية قابلة للتعديل ، باستخدام قضيب الدفع الكهربائي وقوس ذراع المقص ، وهو ثبات قوي.

3 عادة ما يكون أنبوب فرع رش الماء بهيكل دوار في الطرف الأمامي ثابتًا.إذا كان من الضروري تدويره بالكامل للفتح ، فيمكنه ضمان مرور المركبات المختلفة.عندما يكون مغلقًا تمامًا ، تكون المسافة بين الفوهة العلوية والعليا (أعلى موضع) والفوهات الجانبية 900 مم.

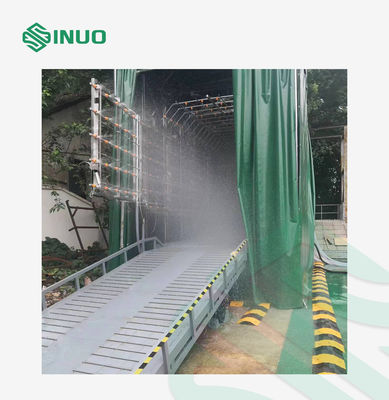

4 الجزء الخلفي هو هيكل العربة المتحركة لأنبوب فرع رش الماء ، والذي يمكن أن يتحرك ذهابًا وإيابًا في سقيفة المطر لضمان قدرته على تلبية متطلبات الأطوال والأحجام المختلفة للمركبات المختلفة.عندما يتم الوصول إلى الموضع المطلوب ، يمكن تثبيت العربة ويمكن توصيل أنبوب الماء بسرعة. لا يزيد عرض العربة عن 2600 مم.

5 يقع الرش السفلي في منتصف الاتجاه الطولي.ثلاث مجموعات من أنابيب الرش مقسمة أيضًا إلى ثلاثة أقسام أمامية ووسطية وخلفية لتشكيل أطوال مختلفة من الرش.السطح سميك بشبكة مطلية بالكروم.

6 بالنسبة للأجزاء التي يجب نقل موضع الرش إليها ، يوصى باستخدام نوع نقل قضيب ميكانيكي موثوق به تمامًا.يمكن أن تكون قوة القيادة العلوية عبارة عن آلية رافعة كهربائية محمولة باليد ، ويمكن أن يكون الجانب عبارة عن أسطوانة دفع كهربائية.
