| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN2210-35 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 100 قطعة / الشهر |
UL 2594 البند 8.2 الشكل 6 المجس المفصلي
نظرة عامة على المعداتإلى عن علىUL 2594 البند 8.2 الشكل 6 المجس المفصلي
المعيار: UL 2594 بند 8.2 الشكل 6.
التطبيق: يستخدم على نطاق واسع في اختبار حماية العلبة للمعدات الكهربائية.
عينة الاختبار: الأجزاء الحية أو الأجزاء الميكانيكية للغلاف التي يسهل الوصول إليها.
الميزة: مقبض نايلون + مسبار ، يتم تصنيعه وفقًا للشكل القياسي.
المعايير الفنيةإلى عن علىUL 2594 البند 8.2 الشكل 6 المجس المفصلي
| دقق في المواد | ستانلس ستيل |
| التعامل مع المواد | نايلون |
| قوة تطبيقية | بدون قوة مدمجة ، يجب أن تعمل بمقياس قوة |
| المعايير المطبقة | UL 2594 البند 8.2 الشكل 6 |
وصف المعايير ذات الصلةإلى عن علىUL 2594 البند 8.2 الشكل 6 المجس المفصلي
8 حماية المستخدمين - إمكانية الوصول وخدمة المستخدم
8.1 عام
8.1.1 تنطبق المتطلبات الواردة في هذا القسم على الأجزاء التي يمكن للمستخدم الوصول إليها.لحماية متطلبات الخدمة الشخصية ، راجع حماية موظفي الخدمة ، 32.
8.2 إمكانية الوصول
8.2.1 لتقليل مخاطر التلامس غير المقصود الذي ينتج عنه صدمة كهربائية من جزء حي غير معزول أو سلك مغطى بالفيلم ، يجب أن تتوافق الفتحة الموجودة في العلبة مع أي من:
أ) للفتحة التي لها أبعاد ثانوية أقل من 25.4 مم (1 بوصة).لا يجوز للمسبار الموضح في الشكل 6 أو الاتصال بمثل هذا الجزء أو السلك
ب) فتحة فوران ذات البعد الصغير 25.4 مم (1 بوصة) أو أكثر ، يجب أن يكون هذا الجزء أو السلك متباعدًا عن الفتحة كما هو محدد في الجدول 8.
الجدول 8
| الحد الأدنى من المسافة المطلوبة من فتحة إلى جزء ينطوي على خطر التعرض لصدمة كهربائية | |||
| البعد الصغير للفتحأ ، ب | أدنى مسافة من الفتح إلى الجزءب | ||
| مم | بوصة | مم | بوصة |
| 25.4 | (1) | 165.0 | (6-1 / 2) |
| 31.8 | (1-1 / 4) | 190.0 | (7-1 / 2) |
| 38.1 | (1-1 / 2) | 318.0 | (12-1 / 2) |
| 47.6 | (1-7 / 8) | 394.0 | (15-1 / 2) |
| 54.0 | (2-1 / 8) | 444.0 | (17-1 / 2) |
| ج | 762.0 | (30) | |
|
أانظر 8.2.4 ببين 19.1 و 54 مم (3/4 و 2-1 / 8 بوصات) ، يجب استخدام الاستيفاء لتحديد قيمة بين القيم المحددة في الجدول. جأكثر من 54 مم (2-1 / 8 بوصات) ، ولا يزيد عن 152.0 مم (6 بوصات). |
|||

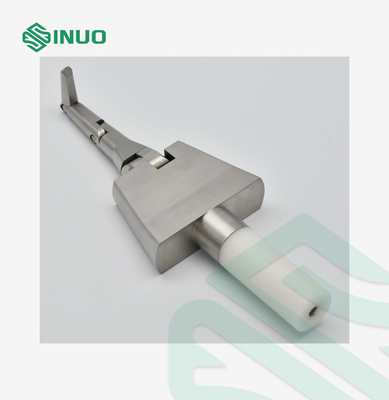

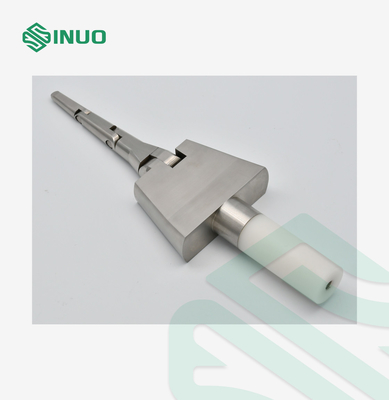

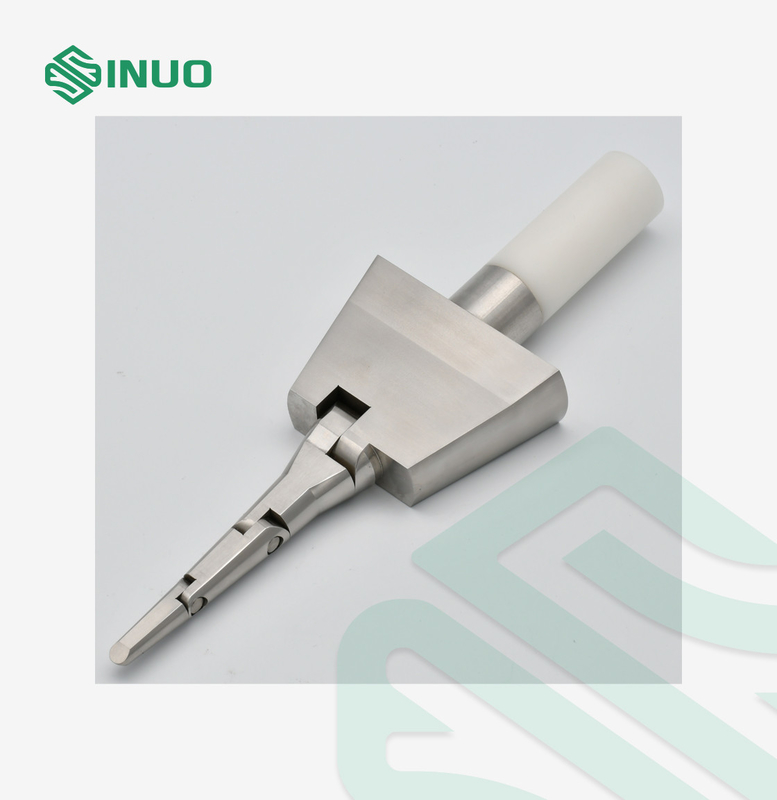

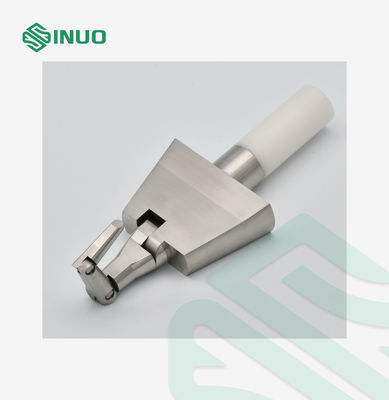

صور لـUL 2594 البند 8.2 الشكل 6 المجس المفصلي
