| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4411-30M-Ф600 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 5 مجموعات / شهر |

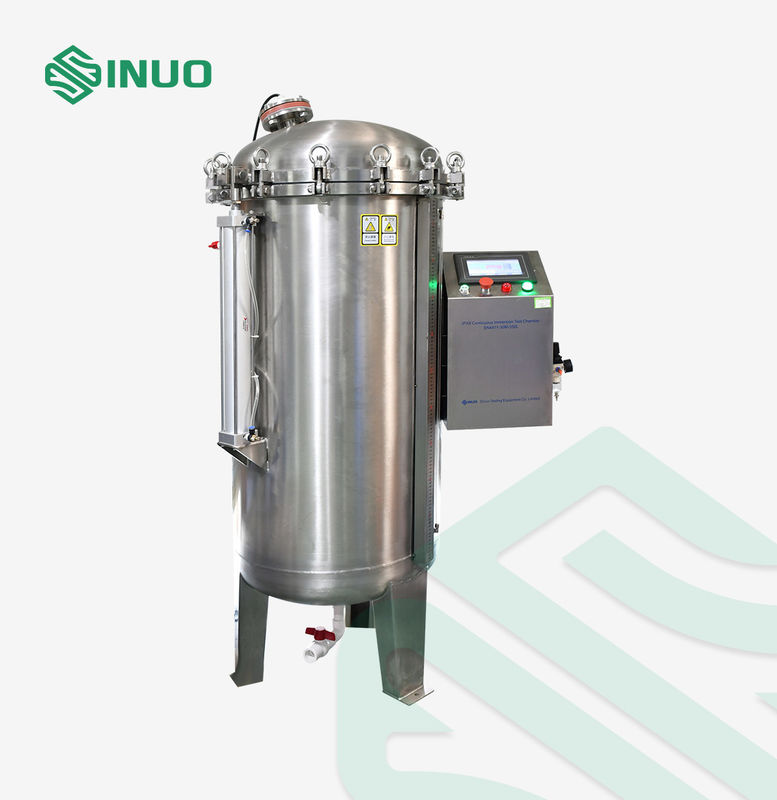

قطع غيار المركبات الكهربائية IPX8 غرفة اختبار الغمر المستمر
المعايير والبنود المتوافقة لـغرفة اختبار الغمر المستمر IPX8
IEC 60529 -2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)"
المعايير الفنيةإلى عن علىغرفة اختبار الغمر المستمر IPX8
| القطر الداخلي للغرفة | Ф600 ملم |
| ارتفاع الغرفة | 1200 ملم |
| الأبعاد الخارجية للغرفة | تقريبا.القطر الخارجي 750 مم * ارتفاع 1950 مم |
| سلة معلقة القدرة على التحمل | 10 كجم |
| سمك غرفة الفولاذ المقاوم للصدأ | 3 مم |
| التحكم بالوقت | 1 ～ 99H59M59S |
| التحكم في الضغط ووضع العرض | شاشة تعمل باللمس ، يمكن ضبط الضغط وعرضه على شاشة اللمس |
| أقترح اختبار نطاق عمق المياه | 0-30 م |
| نطاق تعديل ضغط الاختبار | الضغط الجوي - 3 كجم / سم² |
| ضغط عادم صمام الأمان | 3.5 كجم / سم² |
| أقصى ضغط نهائي | 4 كجم / سم² |
| نطاق تعديل مقياس الضغط | الضغط الجوي ～ 500Kap |
| حماية الضغط | حماية صمام تنفيس الضغط |
| طريقة إطلاق الهواء | بعد اكتمال الاختبار ، يتم تفريغ الهواء تلقائيًا |
| طريقة الافتتاح | تقوم الأسطوانة برفع الغطاء وإغلاقه تلقائيًا |
| طريقة تحديد العينة | الجزء السفلي من الحجرة مجهز بصينية عينات ، والحافة العلوية للغرفة مجهزة بخطاف العينة |
| محطات امدادات الطاقة للعينة |
مع المحطات أو توصيل مزود الطاقة للعينة ، لديه قدرة تحمل 15A.ملاحظة: يجب أن يقوم العميل بإعداد جهاز مصدر الطاقة الخارجي. تظهر المحطات على النحو التالي:
|
| نظام مضغوط | مصدر الهواء الخارجي (يجب على المشتري توفير مصدر هواء يزيد عن 5 كجم) |
| عرض مستوى الماء | مقياس وأنابيب مستوى المياه |
| جهاز الرفع | سلة معلقة محمولة من الفولاذ المقاوم للصدأ |
| نظام التحكم | التحكم في شاشة اللمس |
| مادة الغرفة | 304 من الفولاذ المقاوم للصدأ |
| سمات | تم تجهيز غرفة اختبار الغمر المستمر IPX8 بجهاز حماية من الضغط ضد الشغب وجهاز تخفيف ضغط الصرف |
| نظام حماية السلامة | الطاقة الزائدة ، حماية ماس كهربائى ، موجه صوت التنبيه |
| شروط الاستخدام | |
| أقطار أنابيب المدخل والصرف | بعد أن يخطط المستخدم لوضع الجهاز ، قم بتثبيت مفتاح الهواء بجواره مسبقًا ، وقم بتثبيت أنبوب إدخال المياه وأنبوب الصرف أسفل مفتاح الهواء.أنبوب مدخل المياه (4 "أنابيب ، يجب أن يكون هناك صمامات) ، وأنابيب الصرف (4" أنابيب ، يجب تركيبها على الأرض) |
| متطلبات الطاقة |
AC220-240V ، 50 هرتز ± 10٪ ؛الطاقة: 2KW ؛ قم بعمل مفتاح هواء 32A بشكل منفصل ، يجب أن يحتوي مفتاح الهواء على أطراف توصيل الأسلاك ، ويجب أن يكون سلك الطاقة ≥2.5 متر مربع. |
| الظروف البيئية |
درجة الحرارة: 15 درجة مئوية 35 درجة مئوية ؛ درجة الحرارة النسبية: 25٪ RH ～ 75٪ RH ؛ الضغط الجوي: 86kPa 106kPa |
| عمق الماء الذي تقابله قيمة مقياس الضغط |
0.1 ميجا باسكال = 1 كجم / سم 2 = 10 م ； 0.2MPa = 2 كجم / سم 2 = 20 م ； 0.3 ميجا باسكال = 3 كجم / سم² = 30 م ； 0.4 ميجا باسكال = 4 كجم / سم 2 = 40 م ； |
| أنبوب مستوى الماء | مقياس مستوى الماء على الجهاز هو لمعرفة ارتفاع أنبوب مستوى الماء ، وهو مناسب لمعرفة مستوى الماء في الغرفة. |
ميزات المعدات لـغرفة اختبار الغمر المستمر IPX8
1. وعاء الضغط مصنوع من الفولاذ المقاوم للصدأ 304 ، مع لحام شامل عالي الدقة ومقاومة ضغط جيدة.
2. الجزء الخارجي من الخزان متصل بأنبوب شفاف ، ومرفق بمسطرة من الفولاذ المقاوم للصدأ ، بحيث يمكن ملاحظة مستوى الماء الداخلي بوضوح.
3. حلقة ختم سيليكون خاصة ، مرونة جيدة ، ليس من السهل أن تتلف.
4. تم تجهيز غطاء الخزان الموجود أعلى جسم الخزان بموصل مصدر طاقة لعينة.
5. الخزان مجهز بصمام أمان ، والذي يقوم تلقائيًا بتحرير الضغط عندما يتجاوز الضغط المقدر لمنع التشغيل غير السليم من قبل المشغل والضغط المحدد مرتفع للغاية.
6. مكونات التحكم الكهربائية والمكونات الهوائية ذات العلامات التجارية ، وذلك لضمان الاستقرار وعمر الخدمة للمعدات.
7. يمكن ضبط وقت الاختبار على: 99H59M59S.عند الوصول إلى وقت الاختبار ، يمكن إيقاف الضغط تلقائيًا ويمكن استنفاد الهواء الموجود في الخزان تلقائيًا.يمكن للمشغل فتح غطاء الخزان لإخراج عينة الاختبار.
8. عرض الضغط: يمكن ضبط الضغط مسبقًا وعرضه على شاشة اللمس ، ويمكن استقرار الضغط الداخلي تلقائيًا.دقة عرض الضغط: 0.01 كجم / سم².
9. يتم تركيب مدخل المياه في الجزء العلوي من جسم الخزان ويتم تركيب مخرج المياه في الجزء السفلي من الخزان.
10. المدمج في محطة الطاقة عينة
س: ما هي غرفة الاختبار المستخدمة؟
أ:غرفة اختبار الغمر المستمر IPX8 هذه IEC 60529-2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)".يتم استخدامه للتحقق من أجزاء السيارة الكهربائية ، والأداء الوقائي للحاوية للمنتجات الإلكترونية والكهربائية ، والسيارات ، وقطع غيار الدراجات النارية ، والأجهزة المنزلية ، والأختام والمصابيح تحت الغمر المستمر في الماء عند درجة IPX8.
س: ما هو مبدأ غرفة الاختبار؟
ج: من خلال التحكم في عمق العينة في الماء لتحقيق ضغط معياري مكافئ ، ومحاكاة ضغط عمق الماء عن طريق تطبيق ضغط معين لضغط الهواء ، لإنتاج ضغط الماء عبر كامل سطح حاوية العينة.تعد محاكاة نطاق عمق المياه لـ IPX8 أصعب من IPX7.
