| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-1200L |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

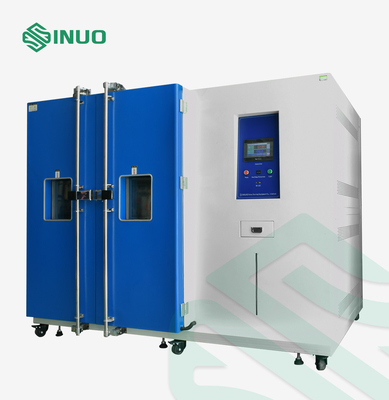

1200 لتر درجة حرارة ثابتة قابلة للبرمجة وغرفة اختبار الرطوبة
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT
IEC60068-2-2: 2007 الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT
IEC60068-2-30: 2005 الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: حرارة رطبة ، دورية (12 ساعة + 12 ساعة) ، IDT
IEC60068-2-78: 2012 الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT
المعايير الفنية
| رقم. | مشروع | محتوى |
| أ | رقم المنتج | SN881-1200L |
| ب | العلامة التجارية المنتج | SINUO |
| ج | حجم الاستوديو | D1450 x W1250 X H2050 (بدون محرك) مم |
| أبعاد منطقة العمل | جزء الخزانة: حوالي 1000 D × 1000W × 1200H مم | |
| د | نطاق درجة حرارة | -55 ℃ ～ + 100 (النطاق قابل للتعديل) |
| نطاق الرطوبة | 25٪ -98٪ RH (راجع مخطط النطاق القابل للتحكم في درجة الحرارة والرطوبة ، لا يوجد مصدر رطوبة أو حمل حراري) |
|
| توحيد درجة الحرارة | ≤ ± 2.0 (حالة مستقرة) | |
| معدل التسخين | 1.0 ℃ / دقيقة (بدون تحميل) | |
| معدل التبريد | 3.0 ℃ / دقيقة (بدون تحميل) | |
| تقلب درجات الحرارة | ≤ ± 0.5 ℃ (حالة مستقرة) | |
| انحراف درجة الحرارة | ≤ ± 2.0 | |
| انحراف الرطوبة | ≤ ± 3.0٪ رطوبة نسبية | |
| حمل |
1000 واط عند + 20 درجة مئوية ؛ 800 واط عند 0 درجة مئوية ؛ 500 واط عند -20 درجة مئوية ؛ 300 واط عند -40 درجة مئوية. |
|
| ه | ضوضاء المحرك | ≤ 85 ديسيبل |
| وزن | حوالي 780 كجم | |
| F | المعايير المطبقة |
GB / T 2423.1-2008 الاختبار أ: طريقة اختبار درجات الحرارة المنخفضة GB / T 2423.2-2008 اختبار B: طريقة اختبار درجة حرارة عالية GB / T 2423.3-2006 اختبار Ca: اختبار حرارة الرطوبة المستمرة GB / T 2423.4-2008 Test Db: اختبار الحرارة الرطبة بالتناوب GJB 150.3A-2009 اختبار درجة حرارة عالية GJB 150.4A-2009 اختبار درجات الحرارة المنخفضة GJB 150.9A-2009 اختبار الحرارة الرطبة GBT 5170.8-2016 التفتيش على معدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية طرق الاختبار البيئي للمختبر GJB150A-2009 للمعدات العسكرية |
| جي | ملحوظة | مؤشرات الأداء المذكورة أعلاه هي القيم المقاسة عند درجة حرارة الغرفة + 25 درجة مئوية بدون عينة. |
نظرة عامة على المعدات
تحاكي غرفة الاختبار هذه البيئة المتغيرة لدرجة الحرارة والرطوبة للمنتجات أو المواد.يستخدم على نطاق واسع في اختبار القدرة على التكيف للأجهزة الكهربائية والإلكترونية والأدوات والمقاييس وأجزاء المنتج الأخرى تحت درجة حرارة عالية ومنخفضة وبيئة رطبة أثناء التخزين والنقل والاستخدام ، لتحديد قابلية التكيف مع درجات الحرارة للمنتجات أو المواد المذكورة أعلاه إلى المرتفع والمنخفض درجة الحرارة والبيئة الرطبة ، خاصة بالنسبة لتغيرات كهربة المنتج في الأداء والخصائص الميكانيكية.

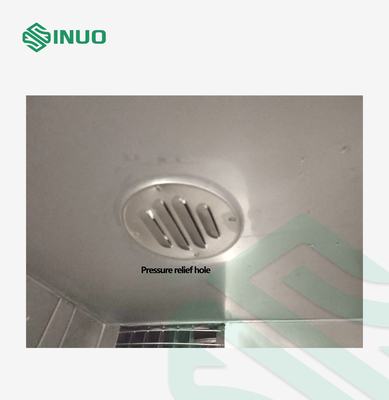

| مواد | مادة الصندوق الداخلي | صفيحة فولاذية مدلفنة على البارد ، دهان مسحوق عالي الجودة تخليل وفوسفات |
| مادة الصندوق الخارجي | لوحة الفولاذ المقاوم للصدأ SUS304 # | |
| مادة العزل | إسفنج بولي يوريثان صلب + ألياف زجاجية فائقة النعومة | |
| بنية | أجزاء مجاري الهواء | مروحة الطرد المركزي؛يمكن لمخرج الهواء ضبط حجم الهواء والارتفاع وحجم الهواء العائد |

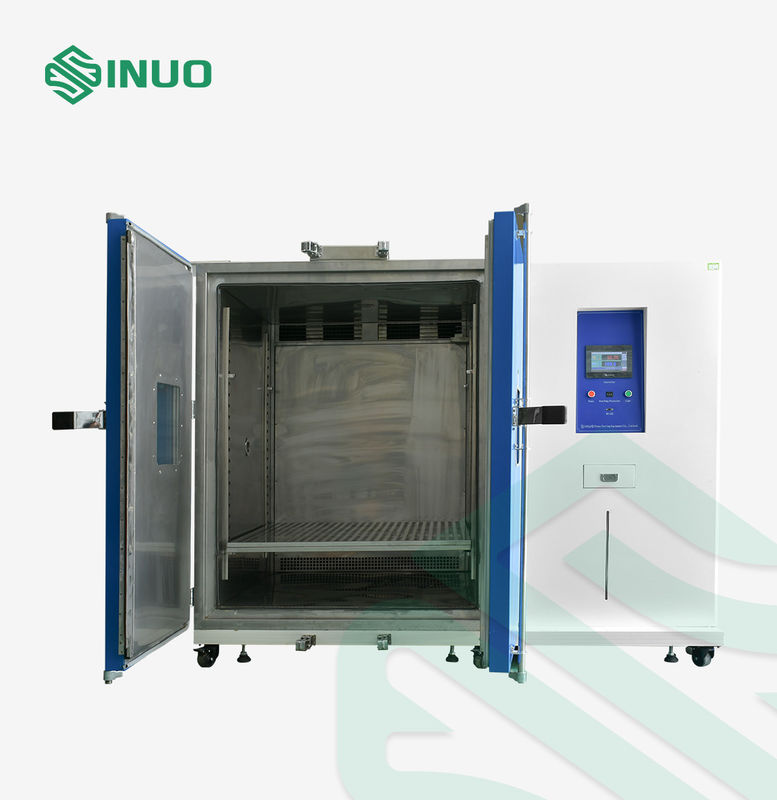

| باب | (مزدوج) باب مفصلي مفتوح ، بمقبض غير رد فعل من نوع المقبض ، مزود بنافذة مراقبة ، إضاءة ، إطار نافذة / إطار باب ، جهاز تسخين كهربائي مضاد للتكثيف ، حجم الباب: (تقريبًا) 1.0 * 1.2 م | |
| نافذة الاختبار | توجد نافذة مراقبة زجاجية مقاومة للانفجار غشاء موصل على الباب (مع وظيفة مقاومة التكثيف) 500 واط × 600 ارتفاع (مم) | |
| المعجب | مروحة طرد مركزي طويلة المحور | |
| حامل العينة | صواني متحركتان مدمجتان من الفولاذ المقاوم للصدأ قابلة للتعديل | |
| المكره | المكره الفولاذ المقاوم للصدأ المستوردة من تايوان | |
| سخان | سخان كهربائي من سبائك النيكل والكروم | |
| ضواغط التبريد | ضاغط تيكومسيه مستورد | |
| المبخر | مبخر ذو زعانف | |
| طريقة التبريد | تتالي الضاغط الميكانيكي | |
| طريقة التبريد | تبريد الهواء | |
| أداة التحكم في درجة الحرارة | جهاز تحكم قابل للبرمجة بشاشة LCD تعمل باللمس مقاس 7 بوصات | |
| ثقب الرصاص | φ50mm 2 مع سدادة مطاطية رغوية خاصة (موجودة على الجانب الأيسر من الصندوق) | |
| حامل العينة | 2 رفوف عينة الفولاذ المقاوم للصدأ ، ارتفاع قابل للتعديل. |
أنظمة التدفئة والترطيب والتبريد وكيفية عملها
| مشروع | وصف المبدأ | |
| نظام التدفئة | أنبوب تسخين مضاد للجفاف من الفولاذ المقاوم للصدأ نوع جلبة مع سلك تسخين مدمج من سبائك النيكل والكروم | |
| سخان كهربائي عالي السرعة من الفولاذ المقاوم للصدأ على شكل زعنفة على شكل حرف U للتدفئة | ||
| نظام مستقل تمامًا ، لا يؤثر على خط التحكم | ||
| نظام الترطيب | طريقة المرطب |
1. طريقة ترطيب المرجل الخارجي القابل للفصل أو ترطيب خزان المياه المدمج 2. مرطب مصفحة من الفولاذ المقاوم للصدأ 3. وضع التحكم في المرطب: تعديل عرض النبضة لفترة متساوية بدون اتصال ، SSR (مرحل الحالة الصلبة) 4. جهاز التحكم في مستوى الماء ، جهاز الترطيب المقاوم للحرق الجاف ، جهاز جمع الرواسب ، نافذة مراقبة مستوى السائل 5. قوة المرطب: 6KW |
| المرطب |
1. جهاز تزويد المياه الأوتوماتيكي أو تجديد المياه الأوتوماتيكي بضغطة زر 2. غشاء RO + فلتر إمداد المياه بالكربون المنشط ، قابل للإزالة للتنظيف 3. درجة حرارة عالية ومنخفضة مستوى الماء مزدوج مستوى السائل الإلكتروني التبديل لمنع سوء التشغيل 4. نقص المياه والتدفئة الفارغة والحماية من درجة الحرارة الزائدة + حماية مستوى الماء المنخفض للغاية + حماية إمدادات المياه من الوقت الإضافي لضمان التشغيل الآمن للمعدات |
|
| نظام التبريد | طريقة التبريد | تبريد الهواء |
| ضاغط التبريد | اعتماد ضاغط Taikang مستورد ، استخدم مبرد صديق للبيئة | |
| أنبوب نحاسي للتبريد | أنبوب نحاسي مبرد حلزوني داخلي K-TYPE | |
| مكثف | مكثف تبريد الهواء من النوع المموج | |
| المبخر | مبخر من نوع FIN - TUBE | |
| عنصر التجميد | صمام الملف اللولبي المستورد الأصلي ، مرشح التجفيف ، إلخ. | |
| سمات | تم اختبار خطوط أنابيب النظام بالكامل لاكتشاف التسرب عن طريق التهوية والضغط 22 كجم. | |
| أنظمة التدفئة والتبريد مستقلة تمامًا | ||
| نظرًا لتزويده بالخصائص التقنية الاحترافية للشركة ، يمكنه منع ارتفاع درجة الحرارة وتدفق الهواء عالي الضغط من العودة إلى آلة التبريد وإتلاف النظام. | ||
| يتم التحكم بشكل كامل في جميع برامج عمل نظام التبريد بواسطة جهاز التحكم في الحواسيب الصغيرة | ||
| اسم | ماركة | ملاحظة |
|
ضاغط
|
ضاغط تيكومسيه مستورد | |
|
ترحيل الضغط
|
الدنمارك DANFOSS أو إيمرسون |
|
| صمام تنظيم ضغط التبخير | الدنمارك DANFOSS | |
|
الدنمارك DANFOSS أو إيمرسون |
|
| جهاز الخنق | الشعري أو صمام التمدد | |
|
الصمام الكهرومغناطيسي
|
برج القوس في اليابان أو كاستل في إيطاليا أو إيمرسون في الولايات المتحدة | |
نظام التعديل
| مشروع | يبين |
| طريقة التعديل |
تهوية دوران قسري ، تنظيم متوازن لدرجة الحرارة.يتحكم نظام التحكم في إخراج السخان وفقًا لنقطة درجة الحرارة التي يحددها النظام من خلال نتيجة حساب PID التلقائي ، ويحقق أخيرًا توازنًا ديناميكيًا.
|

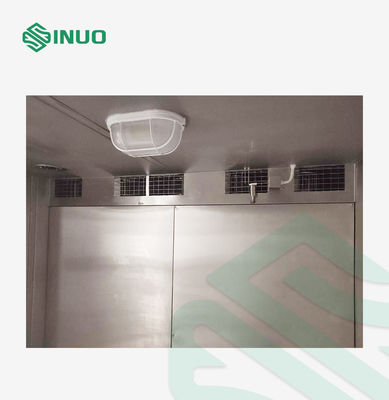

| جهاز الدوران | تعمل غرفة تكييف الهواء المدمجة وقناة الهواء الدائرية ومروحة التدفق المحوري الطويلة على تحسين تدفق الهواء وقدرة التسخين عن طريق تحسين تدفق الهواء المحرض للهواء وتحسين توحيد درجة حرارة غرفة الاختبار بشكل كبير. |
نظام التحكم
| مشروع | يبين |
| مراقب | جهاز تحكم قابل للبرمجة PLC LCD مقاس 7 بوصات |
| شاشة لمس عالية الوضوح | يمكن ضبط الظروف الثابتة وشروط البرنامج بشكل تعسفي ، ويمكن ضبط الشاشة الصينية ، ويمكن تعيين اسم اختبار المعالجة والرقم التسلسلي. |
| نطاق زمني قابل للتعيين | من 0 إلى 999 ساعة و 59 دقيقة. |
|
الوضع القابل للبرمجة
|
في نفس الوقت ، يمكن تعيين 120 مجموعة من البرامج بشروط مختلفة.في أي مجموعة من البرامج ، يمكن تقسيم العمل إلى 1200 مقطع ، ويمكن اعتراض عدد المقاطع بشكل تعسفي لتنفيذ الدورة ، أو يمكن تنفيذ الدورة الدورية لأي مقطع أو مجموعة. |
| في كل مجموعة من البرامج ، يمكن تعيين ما يصل إلى 1200 قسم مختلف لدرجة الحرارة والوقت (يمكن إعداد كل قسم حتى 999 ساعة و 59 دقيقة).يمكن توصيل 120 مجموعة من البرامج في سلسلة حسب الرغبة ، ويمكن تدوير الحد الأقصى لعدد الأقسام حتى 999 مرة. | |
| أمان | باستخدام جهاز ذاكرة إيقاف التشغيل ، يمكن الاستمرار في تنفيذ البرامج المتبقية عند استعادة الطاقة ، ويمكن حجز الجهاز لتنفيذ وقت بدء التشغيل وتشغيل الجهاز. |
| مراقبة | يمكن استخدام الارتفاع والتبريد للتحكم في المنحدرات والتحكم في المنحنى ، وله وظيفة التصحيح الذاتي للنقاط المرجعية لدرجة الحرارة والرطوبة.لديها وظيفة الحساب التلقائي PID ، والتي يمكن أن تقلل من الراحة التي يوفرها الإعداد اليدوي. |
| وظيفة الاتصال | واجهة قرص U ، واجهة RS-232 ، قفل أجهزة التشغيل الخاطئ ، برامج اتصالات الكمبيوتر العشوائية |
| اقامة | إعداد اللمس ، العرض المباشر للموقف ، يتم تأمين جميع الظروف تلقائيًا بالكامل بواسطة الكمبيوتر الصغير |
| اتصل بالشرطة | إذا كان هناك خطأ في الإعداد أو التشغيل ، فسيتم توفير إشارة تحذير |
| انتاج | | تحتوي وحدة التحكم على خرج منفذ إشارة التسجيل ، والذي يمكن توصيله بمسجل درجة الحرارة والرطوبة وإخراج منحنى التسجيل |
| واجهه المستخدم | مع واجهة الاتصال القياسية RS-232 ، يمكن توصيل مسافة نقل طويلة بجهاز الكمبيوتر للتحكم والتسجيل. |
جهاز حماية السلامة
|
نظام التبريد |
حماية ضاغط الحرارة الزائدة حماية الضاغط من التيار الزائد حماية من الضغط العالي والمنخفض للضاغط حماية ضغط زيت الضاغط حماية درجة حرارة السائل فوق درجة الحرارة حماية فائقة من الضغط العالي تبريد الهواء: يتم تسخين مروحة التكثيف |
| مربع الاختبار |
قابل للتعديل على حماية درجة الحرارة قناة تكييف الهواء الحماية القصوى من درجة الحرارة حماية المحرك من ارتفاع درجة حرارة المروحة |
| آخر |
إجمالي تسلسل طور الطاقة وحماية فقدان الطور (ينطبق على مصدر الطاقة ثلاثي الطور) حماية الزائد وقصيرة الدائرة حماية إنذار فشل نظام التبريد الناجم عن الفتحات المتعددة للصندوق |
| التكوين الآخر | |
| سلك الطاقة | مصدر الطاقة AC380V: كابل واحد خماسي النواة (ثلاثي الأطوار بأربعة أسلاك + سلك أرضي واقٍ) (طوله حوالي 4 أمتار) |
| مفتاح الطاقة الرئيسي | قواطع دوائر Chint |
| وسائل النقل | يتم دمج صندوق الاختبار ونقله بشكل منفصل |
| بحجم | أبعاد الشحن القصوى (بدون حزمة): "انظر الأبعاد" |
| وزن | الوزن الأقصى للشحن (بدون العبوة): "انظر الوزن" |
| شروط الاستخدام | الشروط التالية مضمونة من قبل المستخدم |
| موقع التركيب |
1. الأرض مسطحة وجيدة التهوية 2. لا اهتزاز قوي حول الجهاز 3. لا يوجد مجال كهرومغناطيسي قوي حول الجهاز 4. لا توجد مواد قابلة للاشتعال ، متفجرة ، أكالة وغبار حول الجهاز 5. يجب تخصيص مساحة مناسبة للاستخدام والصيانة حول الجهاز ، كما هو موضح في الشكل التالي:
ج: ≥40 سم
ب: ≥ 150 سم
ج: ≥100 سم
D: ≥60 سم
ه: ≥40 سم |
| الظروف البيئية |
1. درجة الحرارة: 5 ～ 35 ℃ 2. الرطوبة النسبية: 85٪ 3. ضغط الهواء: 86kPa 106kPa |
| شروط امدادات الطاقة |
متطلبات إمداد الطاقة AC380V: 1. ثلاث مراحل أربع أسلاك + سلك أرضي واقي 2. مدى الجهد: تيار متردد (380 ± 38) فولت 3. مدى تذبذب التردد: (50 ± 0.5) هرتز 4. مقاومة التأريض لسلك التأريض الواقي أقل من 4Ω 5. يُطلب من المستخدم تكوين مفتاح هواء أو طاقة بالسعة المقابلة للمعدات في موقع التثبيت ، ويجب استخدام هذا المفتاح بشكل مستقل للمعدات |
| مزود الطاقة |
إيماكس 32 أ Pmax≤15KW |
| الحد الأقصى الحالي | سيؤدي فتح باب صندوق الاختبار أثناء الاختبار إلى تقلب درجة الحرارة والرطوبة في الصندوق ؛إذا تم فتح الباب عدة مرات أو لفترة طويلة أو كانت عينة الاختبار تنبعث منها رطوبة أثناء الاختبار ، فقد يتسبب ذلك في تجميد المبادل الحراري لنظام التبريد بدلاً من العمل بشكل صحيح. |
ترتيب
| رقم. | اسم | نموذج | ملاحظة |
| 1 | صندوق المعدات | الفولاذ المقاوم للصدأ SUS 304 الداخلي | فنغ Qianyuan |
| 2 | المستشعر | مدرعة ، PT100 ، الفئة أ | بكين "ساي يلينغ" |
| 3 | قواطع التيار المتردد | اختياري | شنايدر |
| 4 | مرحل حراري | اختياري | شنايدر |
| 5 | أكثر من أداة التحكم في حماية درجة الحرارة | WMK-102L (0_399) | جودة عالية محلية |
| 6 | تتابع متوسط | اختياري | شنايدر |
| 7 | مروحة تدوير | 90 واط / 220 فولت | المشروع المشترك "Zibang" |
| 8 | وحدات تحكم قابلة للبرمجة | TH2200-أ | سونغهوا |
| 9 | وحدة درجة الحرارة | سونغهوا | |
| 10 | شاشة تعمل باللمس (شاشة ملونة) | سونغهوا | |
| 11 | مفتاح التسرب | 380V63A | شينت |
| 12 | محول التحكم | BK-300 | شينت |
| 13 | قواطع | 3P60A | شنايدر |
| 14 | تتابع الحالة الصلبة | 40 أ | تايوان "يانغ مينغ" |
| 15 | سخان | سلك نيتشروم | جودة عالية محلية |
| 16 | ضاغط | اختياري | الألمانية "بيتزر" |
| 17 | المبخر | مصنوع بطريقة مخصصة | تايوان تشونغلي |
| 18 | المبرد | R404A / R23 | دوبونت الولايات المتحدة الأمريكية |
| 19 | زيت مجمد | RL32H | الدب الجليد البريطاني |
| 20 | فاصل الزيت | نظام كبير يدعم 55824/55855 | إيمرسون (ALCO سابقًا ، الولايات المتحدة الأمريكية) |
| 21 | فاصل الغاز والسائل | نظام كبير يدعم 3/8 ″ ، 1/2 ″ | فوتشو ، تايوان |
| 23 | تصفية أكثر جفافا | DCL032 / 053/083/085 | دانفوس الدنمارك أو سبورلاند الولايات المتحدة الأمريكية |
| 24 | الصمام الكهرومغناطيسي | 3/8 أو 5/8 | القوس أو Kasto في اليابان |
| 25 | المبخر | العادة | مشروع مشترك |
| 26 | أجزاء نحاسية متنوعة | اختياري | تايوان Xiongde |
ميزات المنتج ومميزاته
صمام عادي صمام PWM
