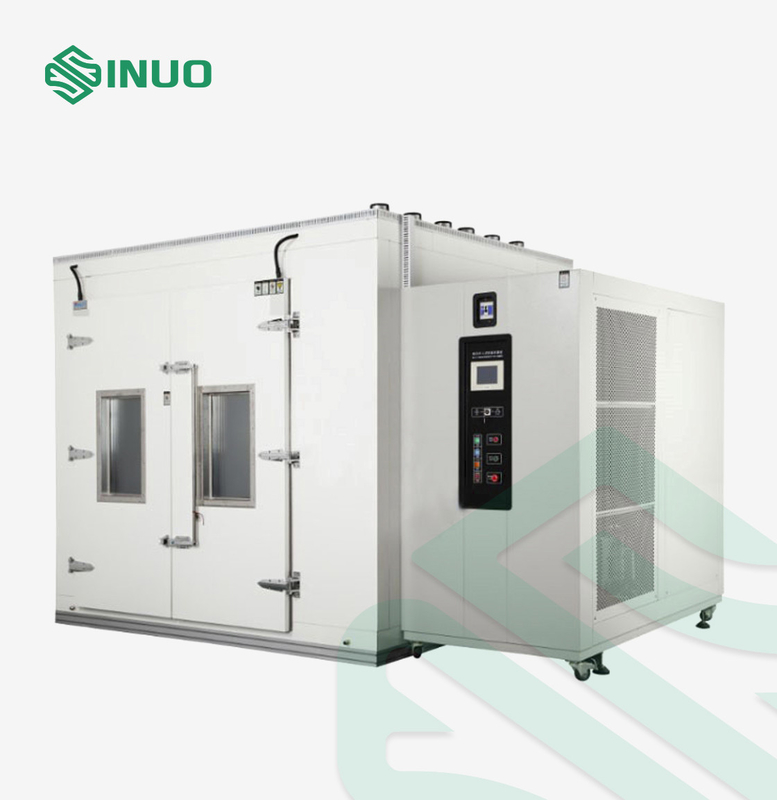

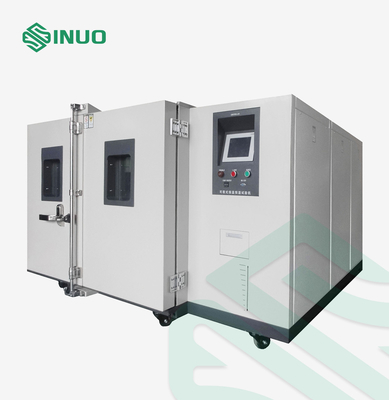

ثابت درجة الحرارة الرطوبة غرفة الاختبار البيئي في 13m³
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
المعايير الفنية
| رقم. | مشروع | محتوى |
| أ | رقم المنتج | SN886C-13 م³ |
| ب | العلامة التجارية المنتج | SINUO |
| ج | الحجم الداخلي | D2950 x W1750 X H2500 (بدون محرك) مم ، الحجم: 13m³ |
| الحجم الخارجي | جزء الخزانة: حوالي 3500 D × 1950W × 2950H مم | |
| د | نطاق درجة حرارة | 0 ℃ ～ + 100 (النطاق قابل للتعديل) |
| نطاق الرطوبة | 20٪ -98٪ RH (راجع مخطط النطاق القابل للتحكم بدرجة الحرارة والرطوبة ، لا يوجد حمل حراري) |
|
| توحيد درجة الحرارة | ≤ ± 1.0 (في حالة عدم وجود حمل ، احتفظ بمسافة متر واحد للقياس) | |
| معدل التسخين | 0 ℃ ~ 100 ℃ ، متوسط معدل التسخين في العملية برمتها ≥3.0 ℃ / دقيقة (بدون تحميل) | |
| معدل التبريد | RT ~ 0 ℃ ، متوسط معدل التسخين في العملية برمتها ≥1.0 ℃ / دقيقة (بدون تحميل) | |
| تقلب درجات الحرارة | ≤ ± 0.5 | |
| انحراف درجة الحرارة | ≤ ± 1.0 ℃ | |
| توحيد الرطوبة | + 2.0٪ ر / -3.0٪ ر | |
| انحراف الرطوبة | ≤ ± 3.0٪ RH ، (الرطوبة> 75٪) ، ≤ ± 4.0٪ RH (الرطوبة 75٪) | |
| ه | ضوضاء المحرك | ≤ 75 ديسيبل |
| جي | قوة |
التبريد: 3.5 كيلو وات تدفئة: 9 كيلو وات الترطيب: 9 كيلو وات المحرك: 0.75 كيلو واط * 6 = 4.5 واط آخرون: ≈1.5KW إجمالي الطاقة المركبة: Pmax≤27.5KW (تخضع للتصميم النهائي) |
نظرة عامة على المعدات
بيئة التثبيت والاستخدام
| رقم. | محتوى | مشروع |
| أ | بيئة الغلاف الجوي |
درجة الحرارة المحيطة: 5 ~ + 35 ℃ ، الرطوبة النسبية: ≤90٪ RH لا ينبغي أن يكون هناك تركيزات عالية من المكونات والغازات المسببة للتآكل والأجواء القابلة للاشتعال والانفجار حولها |
| ب | مزود الطاقة |
AC380V ± 10٪ ، 50HZ ± 1HZ ، نظام خماسي الأسلاك ثلاثي الأطوار توجد فتحة توصيل كابل الطاقة في الجزء الخلفي الأيمن السفلي من غرفة الاختبار |
| ج | أرض | يوجد مسمار مقاومة التأريض في الجزء الخلفي الأيمن من قاعدة الصندوق |
| د | بالُوعَة | توجد فتحة تصريف الصندوق في الجزء الخلفي الأيسر من قاعدة الصندوق ، ويتم تضمين أنبوب سيليكون DN10 بطول 3 أمتار. |
| ه | متطلبات موقع التثبيت | اترك مساحة للفتح والإغلاق العاديين لباب الصندوق ، والتهوية الجيدة ، وقدرة تحمل الأرض لا تقل عن 800 كجم / |
| رقم. | مشروع | محتوى | ||||||||||||||||
| أ | تخطيط الجهاز |
حجرة الاختبار ووحدة التبريد ذات تصميم منفصل.بعد تثبيت الجهاز في مكانه ، يتم توصيل خط أنابيب التبريد والدائرة الكهربائية وفحصهما قبل بدء تشغيل الماكينة ؛ تتبنى وحدة التحكم خزانة تحكم مستقلة ويتم تثبيتها على الجانب الأيمن من المختبر. تعتمد المعدات نوعًا منقسمًا ، ويتم تثبيت وحدة التبريد وخزانة التحكم الكهربائية على الجانب الأيمن من الجهاز. يعتمد الاتصال بين جسم الصندوق والوحدة صندوق التوصيل المضاد للانفجار وأنبوب الصلب المجلفن ، وتتوافق عملية التوصيل مع المعايير الوطنية ذات الصلة لمقاومة الانفجار.
|
||||||||||||||||
| ب | صدَفَة | مصنوعة من صفيحة فولاذية مدلفنة على البارد مقاس 1.0 مم ، يشار إليها بطلاء رذاذ الكمبيوتر الرمادي المضاد للكهرباء الساكنة | ||||||||||||||||
| مواد العزل | رغوة PU (بولي يوريثان) + طبقة عازلة من الصوف الزجاجي للطرد المركزي فائقة النعومة ، ≥100mm | |||||||||||||||||
| جدار داخلي | الجدار الداخلي مصنوع من صفيحة فولاذية مقاومة للصدأ SUS304 مقاس 1.0 مم ، وجميع TIG غير المختوم ملحوم باستمرار لضمان عدم وجود تسرب بعد اختبار طويل الأمد. | |||||||||||||||||
| ج | نظام تزويد الهواء |
يوجد مجرى الهواء خلف الاستوديو: يتم تثبيت المحرك المضاد للانفجار في الجزء العلوي من الصندوق ، ومروحة مروحة الطرد المركزي المصنوعة من الألومنيوم مثبتة في الجزء العلوي من صندوق الاختبار ، ويتم تزويد الهواء بالتساوي من خلال مخرج الهواء في الفلوت لتلبية متطلبات توحيد درجة الحرارة. |
||||||||||||||||
| د | باب |
1. قم بإعداد بابين منفصلين ، حجم فتح الباب (800 + 800) عرض × 2500 ارتفاع ، 2. الباب مختوم بطبقة مزدوجة من مطاط السيليكون الناعم المقاوم للحرارة العالية والمنخفضة 3. يمكن أن تضمن المفصلة الدوارة زاوية فتح الباب 120 درجة 4. يتم ضبط الحافة الداخلية للباب بحزام تسخين بدرجة حرارة ثابتة ، ويقوم نظام التحكم تلقائيًا بتشغيل حزام التسخين لإزالة الصقيع وفقًا لدرجة حرارة الاستوديو. |
||||||||||||||||
| ه | نافذة المراقبة |
تم تركيب مجموعتين من نوافذ المراقبة المرئية (500 × 600 مم) على البوابة.زجاج نافذة المراقبة مصنوع من زجاج عازل متعدد الطبقات مطلي بفيلم تسخين كهربائي.تتميز نافذة المراقبة بنفاذية عالية للضوء ، وتأثير عزل حراري جيد ، ولا يوجد سلك مقاومة على سطح الزجاج.المراقبة والمزايا الأخرى ، عندما تكون درجة حرارة الاستوديو أقل من درجة الحرارة المحيطة ، يقوم التحكم تلقائيًا بتشغيل وظيفة إزالة الضباب لنافذة المراقبة.
|
||||||||||||||||
| F | تدابير مقاومة للانفجار |
1. المحرك يستخدم محرك احترافي: 0.75KW ، 6 مجموعات من IP55 2. مروحة حلزونية مصنوعة من الألومنيوم لمنع الشرر من الاحتكاك بين المكره والحلزون. 3. يتم توفير كل من الغلافين الداخلي والخارجي بخطوط تأريض موثوقة ، ويتم رش سطح الجهاز بطلاء موصل مضاد للكهرباء الساكنة لضمان عدم تراكم الكهرباء الساكنة على سطح غلاف الجهاز. 4. جهاز استشعار درجة الحرارة (PT100) يستخدم مستشعر مقاوم للانفجار. 5. جهاز التسخين عبارة عن سخان من الفولاذ المقاوم للصدأ بدون لهب مفتوح. 6. أسلاك الأجهزة الكهربائية المقاومة للانفجار تلبي متطلبات مقاومة الانفجار الوطنية. 7. قم بإعداد واقي مستقل لدرجة الحرارة الزائدة ، أي جهاز حماية درجة الحرارة من قسمين ، لمنع خطر ارتفاع درجة الحرارة في غرفة العمل.
|
||||||||||||||||

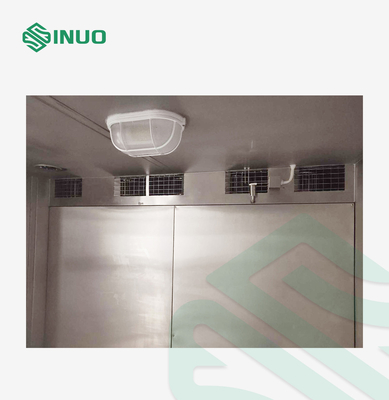

| جي | إضاءة مقاومة للانفجار في الصندوق | تضمن مجموعتان مدمجتان من تركيبات الإضاءة المقاومة للانفجار إمكانية ملاحظة العينات الموجودة في الصندوق بوضوح تحت أي ظروف عمل. | ||||||||||||||||
| ح | ثقب الاختبار | 1 ~ 2 100 فتحات اختبار مثبتة على الجانبين الأيسر والأيمن من الاستوديو ، والاختبار مجهز بغطاء من الفولاذ المقاوم للصدأ وسدادة ثقب مطاطية مرنة من السيليكون.(يتم ترتيب العدد المحدد للفتحات وفقًا لاحتياجات العملاء) | ||||||||||||||||
| F | منحدر نشط |
توجد لوحة انتقالية ذات منحدر عند باب غرفة الاختبار ، وهي ملائمة لعينة الاختبار للدخول إلى غرفة الاختبار والخروج منها
|
||||||||||||||||
| ي | جهاز توازن ضغط الهواء | تأكد من أن ضغط الهواء في الصندوق هو في الأساس نفس ضغط الهواء الخارجي أثناء التسخين والتبريد والاختبار المستمر للمعدات. | ||||||||||||||||

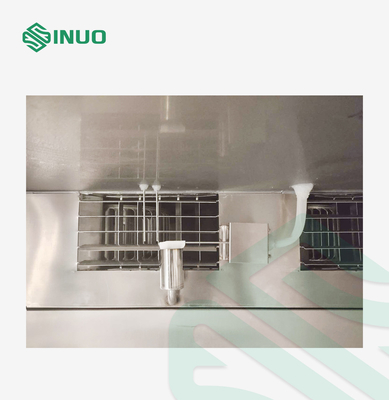

| ك | سخان |
1. سخان سلك تسخين سبائك النيكل والكروم 2. وضع التحكم في السخان: تعديل عرض النبضة لفترة متساوية بدون اتصال ، SSR (مرحل الحالة الصلبة) 3. طاقة السخان: ≤9.0 KW |
||||||||||||||||
| إل | المرطب |
1. طريقة ترطيب المرجل الخارجي للانفصال 2. مرطب مصفحة من الفولاذ المقاوم للصدأ 3. وضع التحكم في المرطب: تعديل عرض النبضة لفترة متساوية بدون اتصال ، SSR (مرحل الحالة الصلبة) 4. جهاز التحكم في مستوى الماء ، جهاز الترطيب المقاوم للحرق الجاف ، جهاز جمع الرواسب ، نافذة مراقبة مستوى السائل 5. قوة المرطب: ≤9.0KW |
||||||||||||||||
| ن | جهاز تزويد المياه |
تم اعتماد جهاز تجديد المياه الأوتوماتيكي.بعد توصيل مياه الصنبور بأنبوب ماء 1/2 بوصة ، فإن جهاز إمداد المياه هو علامة تجارية مشهورة عالميًا ، والتي يمكنها تصفية المياه تلقائيًا وإزالة الأيونات. تدفق المياه المنزوعة المعادن: 10 لتر / ساعة ضغط الماء: 0.1 ～ 0.25 ميجا باسكال عسر الماء: ≤0.03mol / L (1.5mg / L ، محسوب على أنه CaCO3) م ، المعيار الوطني لمياه الترطيب ، لتوفير الماء منزوع الأيونات المطلوب لجزء الترطيب من المعدات |
| رقم. | مشروع | محتوى |
| أ | طريقة التبريد | اعتماد التبريد بضغط الشلال الميكانيكي |
| ب | حساب الحمل | يمكن لبرنامج حساب الحمل الاحترافي تحديد النموذج المناسب للعميل بسرعة وعلميًا ومنطقيًا وفقًا لشروط استخدام المستخدم. |
| ج | ضاغط | 1 وحدة ضاغط نصف محكم BITZER |
| د | المبرد |
المبردات الجديدة التي تلبي متطلبات حماية البيئة الدولية: 1. درجة حرارة عالية: R404A 2. درجة حرارة منخفضة: R23 |
| ه | الميزة الأساسية |
1. يعتمد التكوين الرئيسي لنظام التبريد على مكونات مستوردة من أوروبا والولايات المتحدة.للحصول على التكوين المحدد ، راجع قائمة التكوين الرئيسية للمعدات ؛ 2. يتم استخدام المبادل الحراري للوحة الملحومة بالفولاذ المقاوم للصدأ Danfoss كمكثف تبخيري لنظام التبريد التعاقبي ، مع اختلاف صغير في درجة حرارة نقل الحرارة ، وكفاءة عالية للتبادل الحراري ومظهر مضغوط. 3. من أجل منع المياه المذابة من الضاغط من التدفق بحرية ، يتم تركيب صينية استقبال المياه تحت الضاغط ، والتي يتم تجميعها وتفريغها بطريقة مركزية ؛ 4. مجهزة بمقياس ضغط لعرض ضغط النظام ، وهو مناسب لفحص وصيانة نظام التبريد |
| F | امتصاص الصدمات وتقليل الضوضاء |
من أجل تقليل الضوضاء في المختبر ، تم اعتماد مخطط شامل لتقليل الضوضاء الداخلية للوحدة وامتصاص الصدمات للضاغط. 1. التخميد الضاغط (طلب للحصول على براءة اختراع لنموذج المنفعة) 1.1 ترآيب نوابض ممتصة للصدمات ووسادات مطاطية أسفل الضاغط لتقليل انتقال اهتزاز الضاغط إلى إطار الوحدة عبر القاعدة ؛ 1.2 تستخدم أنابيب الشفط والعادم الضاغط خراطيم معدنية لامتصاص الصدمات من American Packless أو Italian Castel لتقليل انتقال الاهتزاز عبر الأنابيب. 1.3 يعتمد خط أنابيب عملية الضاغط ثنيًا ممتصًا للصدمات وتثبيتًا بعيدًا لتجنب الرنين 2. كاتم الصوت في الوحدة. حاوية الوحدة مُلصقة بقطن ممتص للصوت.نظرًا لأن الجزء الداخلي من الوحدة يحتاج إلى تهوية وتبديد حرارة ، من أجل تقليل انتقال الضوضاء للهواء ، يتم تركيب حواجز صوتية بقطن ممتص للصوت عند مدخل ومخرج الهواء لتقليل انتقال الموجات الصوتية إلى الغرفة من خلال فتحات التهوية. |
ملحقات الفريزر
تكييف هواء
| رقم. | مشروع | محتوى |
| أ | قياس الحرارة | باستخدام مستشعر عالي الدقة من الفئة A PT100 |
| ب | تدفئة |
1. جهاز التسخين عبارة عن سخان مصفح مقاوم للانفجار 2. يتم استخدام مرحل الحالة الصلبة لبدء تشغيل بدون تلامس بدون تقاطع لدفع السخان للعمل ، بدون شرارات تلامس وضوضاء ، وله عمر خدمة طويل. |
| ج | التحكم في درجة الحرارة | تقارن وحدة التحكم إشارة مستشعر درجة الحرارة بالقيمة المحددة ، وتقوم تلقائيًا بضبط طاقة التسخين من خلال خرج PID ، بحيث يمكن لميزان حرارة الهواء في صندوق المعدات أن يصل إلى توازن ديناميكي. |
| رقم. | مشروع | محتوى |
| أ | معلمات تحكم |
باستخدام جهاز التحكم بشاشة اللمس الملونة "Sanyuan" TEIM 2700 الكورية ، فإن الميزات الرئيسية هي كما يلي:
|
| ب | حماية كلمة المرور | تحتوي وحدة التحكم على وظيفة كلمة مرور متعددة المستويات مع سلطة واضحة ، والتي يمكن أن تمنع الإغلاق العرضي أو انقطاع الاختبار الناجم عن سوء التشغيل. |
| ج | كمبيوتر مضيف (جهازان يشتركان في كمبيوتر واحد) |
1. وظيفة تسجيل بيانات USB: 2. يمكنك إدخال أي قرص U مباشرة في أي مكان في ملف سجل المحفوظات ، وإجراء عمليات مثل القراءة والتحليل على الكمبيوتر. 3. وظائف برامج الكمبيوتر القوية ، واجهة Ethernet القياسية 10M / 100M ، الحصول التلقائي على عنوان IP ، تحديد الشبكة ، والتحكم السهل. 3.1.الكمبيوتر المضيف: يتصل الكمبيوتر المضيف مباشرة بصندوق اختبار من خلال كبل شبكة 3.2 ، الشبكة المحلية: أجهزة كمبيوتر متعددة ووصلات LAN متعددة لمنطقة التحكم UMC1000 3.3 ، تزامن خادم الويب عن بعد ؛ يمكن إجراء المراقبة عن بعد من خلال اختبار الإنترنت NET. |
| د | حماية سلامة |
1. سلامة العاملين 1.1 ، حماية التسرب 2. سلامة المعدات: 2.1 ، فقدان طور إمداد الطاقة ، خطأ المرحلة ، حماية عدم استقرار الجهد ؛ 2.2.حلقة التحكم الحالية للحماية المحددة 2.3حماية محرك المروحة الزائد 2.4حماية التيار الزائد للضاغط 2.5 ، حماية ضاغط الحرارة الزائدة 2.6.حماية من الضغط العالي للضاغط 2.7 ، حماية السخان ماس كهربائى 2.8.حماية تسرب المعدات 2.9وظيفة الحماية الثانوية المستقلة من درجة الحرارة الزائدة |
تاكيد الجودة
| رقم. | محتوى |
| 1 | تعمل بصرامة وفقًا لنظام إدارة الجودة ISO9000-2000 ، والتصميم المثالي وعملية التصنيع لضمان الأداء المتفوق للمنتج والجودة الموثوقة. |
| 2 | بعد أن يتم تأهيل الجهاز ، يتم ضمان الجهاز بالكامل لمدة عام واحد مجانًا ويتم صيانته مدى الحياة. |
| 3 | بعد انتهاء فترة الضمان ، توفر الشركة المصنعة صيانة مدى الحياة وتفرض فقط تكلفة الأجزاء. |
| 4 | الرد واقتراح الحلول في غضون ساعتين بعد تلقي إشعار صيانة الغرفة المناسبة ، وتقديم الحلول في غضون 12-24 ساعة. |
| الظروف البيئية |
درجة الحرارة: 5 35 ℃ الرطوبة النسبية: 85 الضغط الجوي: 80-106 كيلو باسكال |
| ظروف الموقع |
لا يوجد اهتزاز قوي حولها ؛ لا توجد أشعة الشمس المباشرة أو الإشعاع المباشر من مصادر الحرارة الأخرى ؛ لا يوجد تدفق قوي للهواء: عندما يحتاج الهواء المحيط إلى التدفق ، لا يتم دفع تدفق الهواء مباشرة إلى الصندوق ؛ لا يوجد مجال كهرومغناطيسي قوي حولها ؛ لا يوجد تركيز عالٍ من الغبار والمواد المسببة للتآكل حولها. |
| شروط امدادات الطاقة |
الجهد والتردد: AC380V ± 10٪ ، 50Hz ± 0.5Hz ، سلكان أحاديان الطور + سلك أرضي واقي مقاومة التأريض للسلك الأرضي الواقي: مقاومة التأريض للسلك الأرضي الواقي أقل من 4Ω |
