| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-1200L |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |
درجة حرارة ثابتة قابلة للبرمجة وغرفة اختبار الرطوبة لـ AC EVSE
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
المعايير الفنية
|
تحديد العينة |
تحظر غرفة الاختبار هذه: اختبار أو تخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة اختبار أو تخزين عينات من المواد المسببة للتآكل اختبار أو تخزين العينات البيولوجية اختبار أو تخزين عينات من مصادر الانبعاث الكهرومغناطيسي القوية اختبار أو تخزين عينات المواد المشعة اختبار أو تخزين عينات المواد شديدة السمية اختبار أو تخزين العينات التي قد تنتج مواد قابلة للاشتعال ، ومتفجرة ، ومتطايرة ، وشديدة السمية ، ومسببة للتآكل ، ومشعة أثناء الاختبار أو التخزين |
||||||||||||||||||||||||
|
الحجم والحجم والوزن |
|||||||||||||||||||||||||
|
حجم المحتوى الاسمي |
1200 لتر | ||||||||||||||||||||||||
|
حجم الغرفة الداخلية |
العرض (1000) ملم * العمق (1000) ملم * الارتفاع (1200) ملم | ||||||||||||||||||||||||
|
الابعاد الخارجية |
تقريبا.W (1450) mm * D (1250) mm * H (2050) mm (باستثناء جزء المحرك العلوي) | ||||||||||||||||||||||||
|
وزن |
تقريبا.780 كجم | ||||||||||||||||||||||||
|
أداء |
|||||||||||||||||||||||||
|
نطاق درجة حرارة |
نطاق درجة الحرارة: -55 درجة مئوية + 100 درجة مئوية | ||||||||||||||||||||||||
|
نطاق الرطوبة |
(25 98)٪ RH (راجع مخطط النطاق القابل للتحكم بدرجة الحرارة والرطوبة ، لا يوجد حمل رطب نشط وحمل حراري)
مخطط نطاق يمكن التحكم في درجة الحرارة والرطوبة |
||||||||||||||||||||||||
|
تقلب درجات الحرارة |
≤ ± 0.5 ℃ (حالة مستقرة) | ||||||||||||||||||||||||
|
توحيد درجة الحرارة |
≤2.0 ℃ (حالة مستقرة) | ||||||||||||||||||||||||
|
الوقت التدفئة |
3 ℃ / دقيقة (غير خطي في ظل عدم وجود حمل) | ||||||||||||||||||||||||
|
وقت التبريد |
1 ℃ / دقيقة (غير خطي في ظل عدم وجود حمل) | ||||||||||||||||||||||||
|
خطأ الرطوبة النسبية |
± 3.0٪ ر | ||||||||||||||||||||||||
|
دقة عرض درجة الحرارة والرطوبة |
0.01 درجة مئوية / 0.1٪ رطوبة نسبية | ||||||||||||||||||||||||
|
قدرة التعامل مع الحمولة الحية |
1000 واط عند + 20 درجة مئوية ؛ 800 واط عند 0 درجة مئوية ؛ 500 واط عند -20 درجة مئوية ؛و 300 واط عند -40 درجة مئوية. |
||||||||||||||||||||||||
|
ضوضاء العمل
|
مستوى الصوت 85dB (تم القياس في غرفة عازلة للصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وصدى منخفض ؛ باستخدام الترجيح ، يتم اختبار متوسط قيمة 8 نقاط ؛ كل نقطة اختبار على بعد متر واحد من مصدر الضوضاء وعلى بعد متر واحد من الأرض) |
||||||||||||||||||||||||
|
الخصائص الهيكلية |
|||||||||||||||||||||||||
|
مواد
|
1. مادة الجدار الخارجي: لوحة الصلب المدرفلة على البارد ، التخليل والفوسفات طلاء مسحوق الخبز المتقدمة 2. مادة الجدار الداخلية: لوحة الفولاذ المقاوم للصدأ SUS304 # 3. المواد العازلة للغرفة: رغوة البولي يوريثان الصلبة + الألياف الزجاجية |
||||||||||||||||||||||||
|
أجزاء مجاري الهواء |
مروحة الطرد المركزي؛يمكن لمخرج الهواء ضبط حجم الهواء والارتفاع وحجم الهواء العائد | ||||||||||||||||||||||||
|

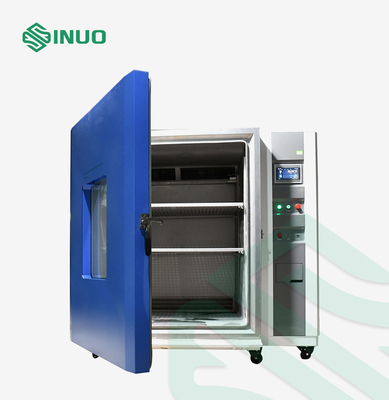

باب |
باب واحد مفتوح ، بمقبض غير متفاعل من نوع المقبض ، الباب مجهز بنافذة مراقبة ، مصباح إضاءة ، إطار نافذة / باب ، جهاز تسخين كهربائي مضاد للتكثيف ، حجم الباب: 1.0 * 1.2M | ||||||||||||||||||||||||
|
نافذة المراقبة |
الباب به نافذة مراقبة من الزجاج المقوى بغشاء موصل مقاوم للانفجار (مع وظيفة مقاومة التكثيف) ، حجم النافذة: 500W × 600H (مم) | ||||||||||||||||||||||||
|
المعجب |
مروحة طرد مركزي طويلة المحور | ||||||||||||||||||||||||
|

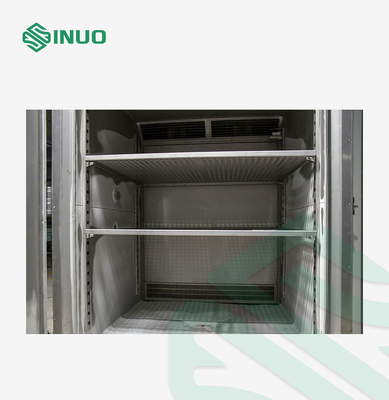

رف عينة |
اثنان من رفوف صينية متحركة مدمجة من الفولاذ المقاوم للصدأ قابلة للتعديل | ||||||||||||||||||||||||
|
المكره |
استخدام المكره الفولاذ المقاوم للصدأ المستوردة من تايوان
|
||||||||||||||||||||||||
|
سخان |
سخان كهربائي من سبائك النيكل والكروم | ||||||||||||||||||||||||
|
ضاغط تبريد
|
ضاغط تيكومسيه الفرنسي | ||||||||||||||||||||||||
|
المبخر
|
مبخر نوع الزعانف | ||||||||||||||||||||||||
|
طريقة التبريد
|
تتالي الضاغط الميكانيكي | ||||||||||||||||||||||||
|
طريقة التبريد
|
تبريد الهواء | ||||||||||||||||||||||||
|
أداة التحكم في درجة الحرارة
|
جهاز تحكم قابل للبرمجة بشاشة LCD تعمل باللمس مقاس 7 بوصات | ||||||||||||||||||||||||
|
ثقب الرصاص
|
Φ50 مم ، قطعتان ، كل واحدة مجهزة بسدادة مطاطية رغوية خاصة (موجودة على الجانب الأيسر من الغرفة) | ||||||||||||||||||||||||
|
أرفف قابلة للإزالة
|
مجموعتان ، كل مجموعة يمكن أن تستوعب ما لا يقل عن 20 كجم | ||||||||||||||||||||||||
|
أنظمة التدفئة والترطيب والتبريد ومبادئ عملها
|
|||||||||||||||||||||||||
|
نظام التدفئة |
الفولاذ المقاوم للصدأ نوع الأكمام أنبوب التسخين المضادة للجفاف المدمج في سلك تسخين سبائك النيكل والكروم | ||||||||||||||||||||||||
| يتم استخدام السخان الكهربائي عالي السرعة من الفولاذ المقاوم للصدأ على شكل حرف U للتدفئة | |||||||||||||||||||||||||
| نظام مستقل تمامًا ، لا يؤثر على دائرة التحكم | |||||||||||||||||||||||||
|
نظام الترطيب |
طريقة الترطيب: 1. طريقة ترطيب المرجل الخارجي القابل للفصل أو ترطيب خزان المياه المدمج 2. مرطب الفولاذ المقاوم للصدأ مصفحة 3. وضع التحكم في المرطب: تعديل عرض النبضة لفترة متساوية بدون اتصال ، SSR (مرحل الحالة الصلبة) 4. جهاز التحكم في مستوى الماء ، جهاز الترطيب المقاوم للحرق الجاف ، جهاز جمع الرواسب ، نافذة مراقبة مستوى السائل 5. قوة المرطب: 6KW المرطب: 1. جهاز تزويد المياه الأوتوماتيكي أو تجديد المياه الأوتوماتيكي بضغطة زر 2. غشاء RO + فلتر إمداد المياه بالكربون المنشط ، قابل للإزالة للتنظيف 3. درجة حرارة عالية ومنخفضة مستوى الماء مزدوج مستوى السائل الإلكتروني التبديل لمنع سوء التشغيل 4. نقص المياه والتدفئة الفارغة والحماية من درجة الحرارة الزائدة + حماية مستوى الماء المنخفض للغاية + حماية إمدادات المياه ضد الوقت لضمان التشغيل الآمن للمعدات |
||||||||||||||||||||||||
|
نظام التبريد |
طريقة التبريد: تبريد الهواء | ||||||||||||||||||||||||
| ضاغط التبريد: ضاغط Tecumseh فرنسي مع مبرد صديق للبيئة | |||||||||||||||||||||||||
| أنبوب نحاسي للتبريد: أنبوب نحاسي مبرد حلزوني داخلي K-TYPE | |||||||||||||||||||||||||
| المكثف: مكثف مبرد بالهواء على شكل زعنفة على شكل موجة | |||||||||||||||||||||||||
| المبخر: نوع منحدر FIN- مبخر أنبوب | |||||||||||||||||||||||||
| عنصر التجميد: صمام الملف اللولبي الأصلي المستورد ، مرشح التجفيف ، إلخ. | |||||||||||||||||||||||||
| المبرد: R448a & R 508b | |||||||||||||||||||||||||
|
سمات |
تخضع خطوط الأنابيب للنظام بأكمله لاختبار كشف التسرب بوزن 22 كجم | ||||||||||||||||||||||||
| نظام التدفئة والتبريد مستقل تمامًا | |||||||||||||||||||||||||
| نظرًا لتزويده بالخصائص التقنية الاحترافية للشركة ، يمكنه منع ارتفاع درجة الحرارة وتدفق الهواء عالي الضغط من العودة إلى آلة التبريد وإتلاف النظام. | |||||||||||||||||||||||||
| يتم التحكم بشكل كامل في جميع برامج عمل نظام التبريد بواسطة وحدة تحكم الحواسيب الصغيرة | |||||||||||||||||||||||||
|
نظام التحكم الكهربائي |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
نظام التنظيم |
|||||||||||||||||||||||||
|
طريقة التنظيم |
التهوية الدورانية القسرية ، طريقة تنظيم درجة حرارة التوازن.يتحكم نظام التحكم في إخراج السخان من خلال ناتج الحساب التلقائي PID وفقًا لنقطة درجة الحرارة التي يحددها النظام ، ويصل أخيرًا إلى توازن ديناميكي. |
||||||||||||||||||||||||
|
جهاز الدوران |
يمكن لغرفة تكييف الهواء المدمجة وقناة الهواء الدائرية ومروحة التدفق المحوري الطويلة تحسين تدفق الهواء وقدرة التسخين عن طريق تحسين تدفق الهواء وتحسين توحيد درجة حرارة غرفة الاختبار بشكل كبير. | ||||||||||||||||||||||||
|
نظام التحكم بالبرنامج |
|||||||||||||||||||||||||
|
مراقب |
جهاز تحكم قابل للبرمجة بشاشة ال سي دي 7 بوصة تعمل باللمس | ||||||||||||||||||||||||
|
شاشة عالية الدقة تعمل باللمس |
الإعداد التعسفي للشروط الثابتة ، وظروف البرنامج ، وإعداد اسم اختبار المعالجة ، والرقم التسلسلي ، وما إلى ذلك. | ||||||||||||||||||||||||
|
يمكن ضبط النطاق الزمني |
من 0 إلى 999 ساعة و 59 دقيقة | ||||||||||||||||||||||||
|
الوضع القابل للبرمجة |
في نفس الوقت ، يمكن تعيين 120 مجموعة من البرامج بشروط مختلفة.في أي مجموعة من البرامج ، يمكن تقسيمها إلى 1200 مقطع ، ويمكن اعتراض جزء من عدد المقاطع بشكل تعسفي لتنفيذ الدورة ، أو لأداء دورة عمل لأي قسم أو مجموعة. | ||||||||||||||||||||||||
|
أمان |
يحتوي على جهاز ذاكرة انقطاع التيار الكهربائي ، والذي يمكنه الاستمرار في تنفيذ البرامج المتبقية عند استعادة الطاقة ، ويمكن استخدامه كموعد للجهاز لتنفيذ وقت بدء التشغيل وتشغيل الجهاز. | ||||||||||||||||||||||||
|
مراقبة |
يمكن استخدام ارتفاع وانخفاض درجة الحرارة للتحكم في المنحدرات ، والتحكم في المنحنى ، ولها وظيفة التصحيح الذاتي للنقاط المرجعية لدرجة الحرارة والرطوبة.لديها وظيفة الحساب التلقائي PID ، والتي يمكن أن تقلل من الراحة الناجمة عن الإعداد اليدوي. | ||||||||||||||||||||||||
|
وظيفة الاتصال |
يتم توفير واجهة قرص U ، واجهة RS-232 ، قفل أجهزة التشغيل الخاطئ (LOCK) ، برنامج اتصال الكمبيوتر | ||||||||||||||||||||||||
|
ضبط |
يتم تأمين الإعدادات وجميع الشروط تلقائيًا بواسطة الكمبيوتر المصغر | ||||||||||||||||||||||||
|
إنذار |
في حالة حدوث خطأ أثناء الإعداد أو التشغيل ، سيتم توفير إشارة تحذير | ||||||||||||||||||||||||
|
انتاج | |
تحتوي وحدة التحكم على خرج منفذ إشارة التسجيل ، والذي يمكن توصيله بمسجل درجة الحرارة والرطوبة ويمكنه إخراج منحنيات التسجيل | ||||||||||||||||||||||||
|
واجهه المستخدم |
مجهزة بواجهة اتصال قياسية RS-232 ، مسافة نقل طويلة ، يمكن توصيلها بجهاز الكمبيوتر للتحكم والتسجيل. | ||||||||||||||||||||||||
|
جهاز حماية السلامة |
|||||||||||||||||||||||||
|
نظام التبريد |
1. حماية ضاغط المحموم 2. حماية ضاغط التيار الزائد 3. حماية ضاغط الضغط العالي والمنخفض 4. حماية ضغط زيت الضاغط (اختياري للضاغطات الكبيرة شبه المحكم) 5. حماية درجة الحرارة الزائدة لدرجة حرارة إمداد السائل 6. حماية ضد الضغط العالي 7. تبريد الهواء: حماية مروحة التكثيف المحموم |
||||||||||||||||||||||||
|
غرفة الاختبار |
1. قابل للتعديل على حماية درجة الحرارة
|
||||||||||||||||||||||||
|
حماية أخرى |
1. إجمالي تسلسل طور الطاقة وحماية فقدان الطور (ينطبق على مزود الطاقة ثلاثي الطور) 2. الزائد وحماية ماس كهربائى 3. حماية إنذار فشل نظام التبريد الناجم عن الفتحات المتعددة للصندوق |
||||||||||||||||||||||||
|
شروط الاستخدام |
الشروط التالية مضمونة من قبل المستخدم | ||||||||||||||||||||||||
|
موقع التثبيت |
1. الأرض مستوية وجيدة التهوية
أ: ≥40 سم ب: ≥150 سم ج: ≥100 سم د: ≥60 سم E: ≥40 كوم |
||||||||||||||||||||||||
|
الظروف البيئية |
1. درجة الحرارة: 5 ～ 35 ℃ 2. الرطوبة النسبية: 85٪ 3. ضغط الهواء: 86kPa 106kPa |
||||||||||||||||||||||||
| شروط امدادات الطاقة | متطلبات امدادات الطاقة: 1. تعال بقوة تردد 20KVA AC لتحقيق غرفة الاختبار للعمل تحت مدخلات من 208 فولت إلى 230 فولت ، المرحلة: 3 مراحل ، التردد: 60 هرتز 4. مقاومة الأرض الأرضية الواقية أقل من 4Ω 5. يُطلب من المستخدم تكوين الجهاز بمفتاح هواء أو طاقة بالسعة المقابلة في موقع التثبيت ، ويجب استخدام هذا المفتاح بشكل مستقل بواسطة الجهاز |
||||||||||||||||||||||||
| الحد الأقصى الحالي الحد الأقصى لاستهلاك الطاقة |
إيماكس 32A Pmax≤15KW |
||||||||||||||||||||||||
| آحرون | سيؤدي فتح باب غرفة الاختبار أثناء الاختبار إلى تقلبات في درجة الحرارة والرطوبة في الغرفة ؛إذا تم فتح الباب عدة مرات أو ترك مفتوحًا لفترة طويلة أو إذا انبعثت عينة الاختبار من الرطوبة أثناء الاختبار ، فقد يتجمد المبادل الحراري لنظام التبريد ولا يعمل. | ||||||||||||||||||||||||

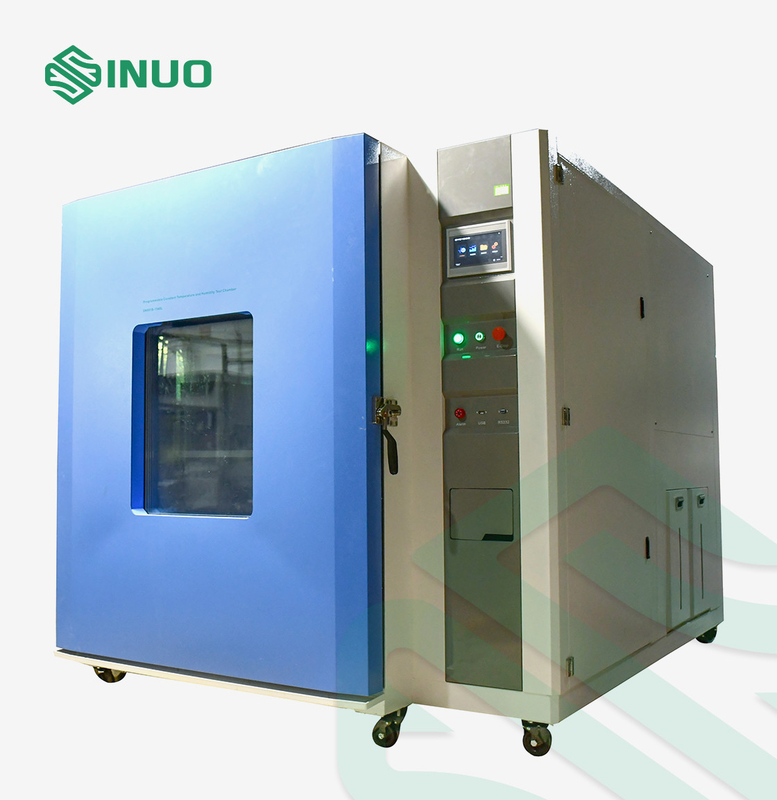

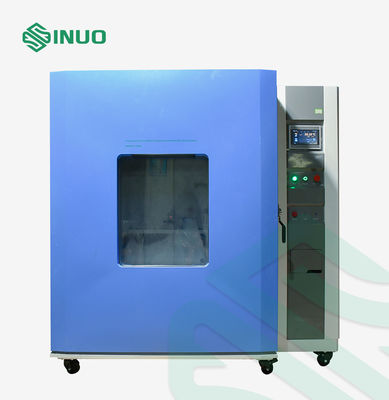

نظرة عامة على المعدات
تحاكي غرفة الاختبار هذه البيئة المتغيرة لدرجة الحرارة والرطوبة للمنتجات أو المواد.يستخدم على نطاق واسع في اختبار القدرة على التكيف للكهرباء والإلكترونيات والأدوات والمقاييس وأجزاء المنتج الأخرى تحت درجة حرارة عالية ومنخفضة وبيئة رطبة أثناء التخزين والنقل والاستخدام ، لتحديد قابلية التكيف مع درجات الحرارة للمنتجات أو المواد المذكورة أعلاه إلى المرتفع والمنخفض درجة الحرارة والبيئة الرطبة ، خاصة بالنسبة لتغيرات كهربة المنتج في الأداء والخصائص الميكانيكية.
