سيارة فتحة سقف المطر رذاذ اختبار غرفة EV معدات اختبار السيارة الكهربائية

فتحة سقف السيارة رذاذ المطر غرفة اختبار معدات اختبار أجزاء السيارة الكهربائية

المعايير الفنية

1. مصدر طاقة العمل: AC 380V ، 50Hz أو تطابق متطلبات إمدادات الطاقة المحلية للعميل

2. منطقة الاختبار: 4500mm * 3000mm * 2200mm (W * D * H)

3. الأبعاد الخارجية: 5000mm * 4000mm * 3300mm (W * D * H) (غرفة زجاجية مقاومة للماء)

4. المعايير المطبقة: GB / T30037-2013 ، معيار شيري ، معيار فولكس فاجن ، معيار ميتسوبيشي ، معيار جيلي ومتطلبات اختبار مقاومة للماء للفتحة السقفية الأخرى

5. أبعاد أداة تثبيت قالب السيارة بفتحة سقف: يبلغ الحد الأقصى لحجم التثبيت 2500X4000MM ، السكتة الدماغية القابلة للتعديل لأداة التثبيت 500 مم ، وظرف الظرف مصمم بمفاصل متحركة ، والتي لا تتعارض مع زاوية إمالة فتحة السقف.

6. السكتة الدماغية القابلة للتعديل لإطار تثبيت أنبوب الرش: 1-500 مم (السكتة الدماغية القابلة للتعديل لأعلى ولأسفل) ، السكتة القابلة للتعديل الأمامية والخلفية هي 1-500 مم.

7. كثافة المطر: 30mm / min-50mm / min قابل للتعديل ، أو 30-50L / M2 / MIN قابل للتعديل

8. وقت المطر: يمكن ضبط 1-9999M ؛يمكن ضبط وحدة التحكم في غضون دقيقة واحدة إلى 24 ساعة.

9. نظام التحكم: شاشة لمس 10 بوصة + Siemens PLC ، البرنامج مصمم بشكل مستقل بواسطة Sinuo

مقدمة من ميزات الهيكل

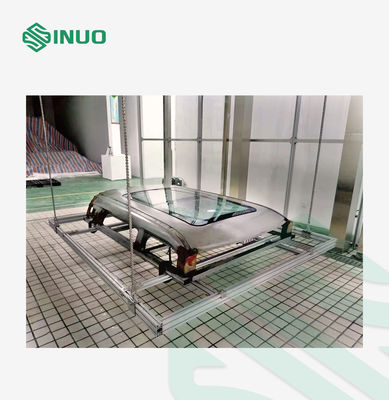

آلية زاوية المشبك فتحة السقف

من خلال التحكم في برنامج شاشة اللمس ، يمكن تحقيق تسع حالات زاوية ، مستوي ، أمامي ، خلفي ، يسار ، يمين ، أمامي يسار ، أمامي يمين ، خلفي يسار ، خلفي يمين.

• إنه عمودي على السطح الموازي للفوهة ، ووقت رش الماء 10 دقائق ، والتي يمكن ضبطها
• فتحة السقف مائلة للأمام من 0 إلى 20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة للخلف بمقدار 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة لليسار 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة لليمين 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة إلى اليسار من 0 إلى 20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة للخلف لليسار 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة إلى الخلف لليمين 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.
• فتحة السقف مائلة إلى الأمام لليمين 0-20 درجة (يمكن ضبطها) ، ويمكن ضبط وقت رش الماء لمدة 10 دقائق.

لهؤلاءتسع زوايا مائلةوفقًا لمعيار الاختبار التقليدي ، يكون اختبار المطر بزاوية متوازية أكثر من 3 ساعات ، وعادة ما يتم رش الزوايا المتبقية لمدة 10 دقائق ، وتتكرر كل حالة 5 مرات.يمكن ضبط ذلك من خلال البرنامج (وقت رش الماء لكل ولاية وعدد دورات رش الماء في كل ولاية).على شاشة اللمس ، يمكن أيضًا تحرير برامج الاختبار الخاصة بكل مؤسسة وحفظها ، بحيث يمكن استدعاء الاختبار في المرة القادمة.

مبدأ هيكل العمل

مبدأهيكل إمالة زاوية فتحة السقفهو التحكم بشكل مستقل في الحركة لأعلى ولأسفل لأربعة براغي كروية أو ربط مسامير متعددة من خلال أربعة محركات مؤازرة دلتا لتوليد زوايا إمالة مختلفة.يبلغ قطر البراغي الكروية الأربعة 50 مم لضمان قدرة تحمل كافية ، ويتم استخدام البراغي الكروية لضمان دقة زاوية ميل فتحة السقف.

ينتج قضيب التوجيه المتصل أسفل اللولب الكروي حركة مستقيمة لأعلى ولأسفل ، ويقوم المسمار بتدوير سكة التوجيه للتحرك في خط مستقيم.أربعة محركات مؤازرةفوق لوحة الرش ، يمكن لهذا التصميم حماية المحرك من رذاذ مياه الأمطار ، بحيث يمكن استخدام المحرك لعمر أطول.

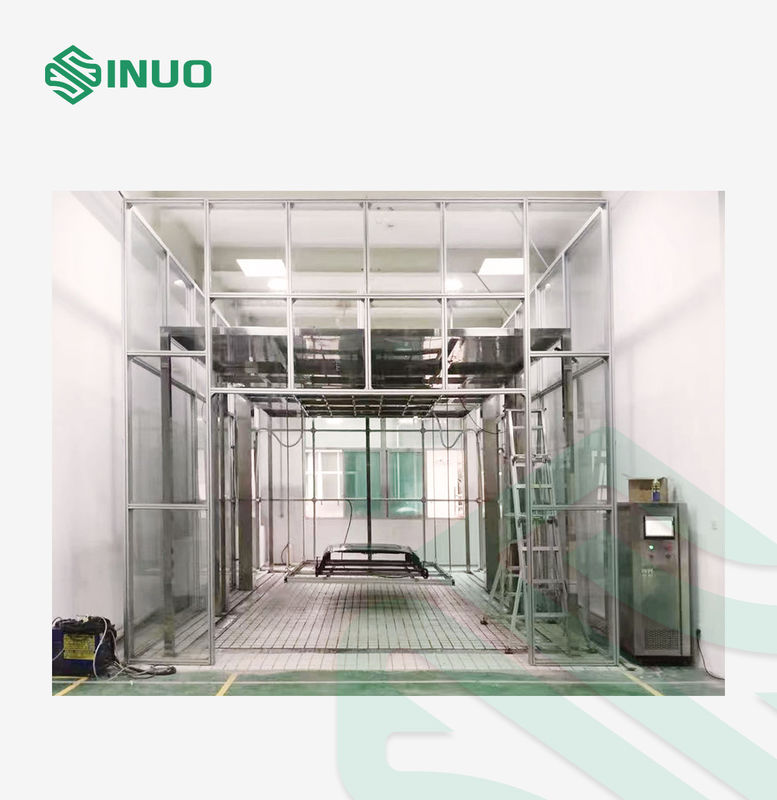

مبدأ الرفع والتشغيل الأمامي والخلفي لرف الرش

أربعة مسامير كروية من الفولاذ المقاوم للصدأ 304يتم تثبيتها على الزوايا الأربع لإطار تثبيت أنبوب الرش ، ثم يتم تجهيزها بمخفض قضيب التوجيه لتحقيق حركة الارتفاع والسقوط.

الغايةهو ضبط مسافة الرش بين رأس الرش والنافذة لضمان أن المسافة 500 مم أو نحو ذلك.المبدأمن التشغيل الأمامي والخلفي يستخدم أيضًا لولبًا كرويًا ومحركًا للتحكم في هيكل الحركة الخطية.

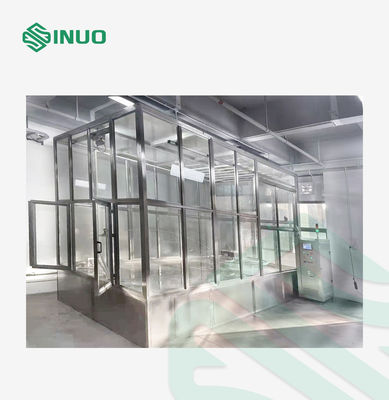

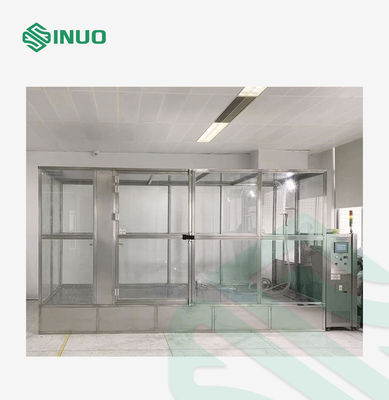

هيكل غرفة الرش

هيكل الإطار الخارجي لغرفة الاستحمام مثبت به80X40MM سبائك الألومنيوم 5MM سميكةوزجاج مقسّى بسمك 10 مم ، والباب مصنوع من أبواب منزلقة مزدوجة الفتح من سبائك الألومنيوم والزجاج المقسى على كلا الجانبين.

نظام الصرف الأرضي والأعمال المدنية (مقدمة من المشتري)

يغطي المنزل الزجاجي مساحة حوالي 4 × 5 أمتار ويبلغ ارتفاعه حوالي 5 أمتار ، وقد تم تزيين المنزل الزجاجي على هذا الأساس.يجب لصق الأرض ببلاط غير قابل للانزلاق ، وهناك ما لا يقل عن 200 مم من الخرسانة تحت الأرض ، والتي تُستخدم لإصلاح إطار الرش بمسامير التمدد.

الخندق تصريف الأرضيكون200 ملمواسعة وعميقة 100 مللي متر.حافة الحوض حوالي 200 مم بعيداً عن الجدار الزجاجي.سطح الحوض مصنوع منالفولاذ المقاوم للصدأ 19X19MM 304قم بتمرير مربع لصنع صندوق صغير ووضعه فوق الحوض ، متدفقًا مع الأرض.عند تزيين الحوض ، من الضروري تصميم ميل يبلغ حوالي 5 درجات للسماح للمياه بالتصريف إلى مخرج المياه ، ولا ينبغي أن يتراكم الماء في الحوض.متطلبات زخرفة بلاط الأرضيات هي نفسها ، ولا ينبغي توليد مياه راكدة.

نظام فلتر المسبح ونظام الترشيح الكيسي

يعتمد نظام ترشيح المسبح على طريقة الترشيح ثنائية القطب ، والمرحلة الأولى هي بركة الصرف الصحي ، والمرحلة الثانية هي بركة المياه النظيفة.عمق بركة الصرف الصحي 1500 مم ، وعمق بركة المياه الصافية 1000 مم.

الغايةمن هذا التصميملترسيب الملوثات والحمأةفي حوض السباحة.منطقة بركة الصرف الصحي بعمق 1 × 1 متر وعمق 1.5 متر ، وتقع خلفالجانب الأيمن من المطر.يبلغ عمق بركة المياه النظيفة 1 × 1 متر وعمقها مترًا واحدًا ، وتقع أمام الجانب الأيمن من غرفة الاستحمام.

بغرضتقليل احتمال انسداد الفوهة، يضاف مرشح كيس.يبلغ إنتاج الماء لخزان الفولاذ المقاوم للصدأ 100 طن في الساعة ، وتقدم الترشيح 100UM.جهاز المرشح متعدد المستويات هو فقط لضمان عدم انسداد الرش ، ولا يؤثر على وقت الاختبار ، ويحسن كفاءة الاختبار.

زاوية رش الماء

أ) زاوية رش الماء: موازية للعينة (مسافة 500 مم)

ب) زاوية عمود الماء للفوهة: 35 درجة ～ 40 درجة زاوية مخروط

ج) رف رذاذ الماء: تسع زوايا قابلة للتعديل (0-20 درجة) طائرة ، أمامي ، خلفي ، يسار ، يمين ، يمين أمامي ، أمامي يسار ، ظهر يمين ، ظهر يسار.

د) حجم إطار رش الماء: 1.8X1.2 متر ، ارتفاع 120 مللي متر

هـ) مساحة رش الماء: 2.2X 1.7 متر

ثلاث فوهات (مطر خفيف ، أمطار معتدلة ، أمطار غزيرة)

أ) يمكن تعديل المسافة بين فوهة المطر والجهاز بالحركة

ب) مدى قابل للتعديل لزاوية الفوهة: 0 30 درجة

ج) ثلاثة أقطار للفوهة: أمطار خفيفة 2.5 مم ضباب ، أمطار متوسطة: ¢ ثقب مستقيم 1 مم ، أمطار غزيرة ¢ ثقب مستقيم 2 مم.مسافة فوهة المطر الخفيف 400 × 400 مم ، أمطار متوسطة ومسافة فوهة المطر الغزير: 100 × 100 مم

د) ضغط الحقن: ≥80-150kPa

ه) مستوى الضوضاء: ≤ 80dB

نظام التحكم
