| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1001-11M |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |

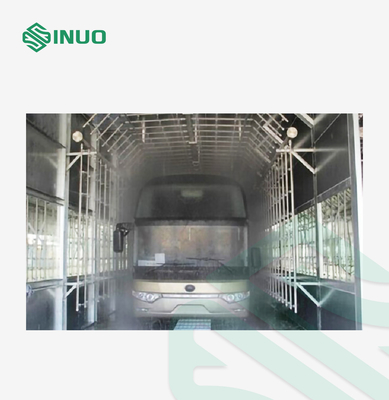

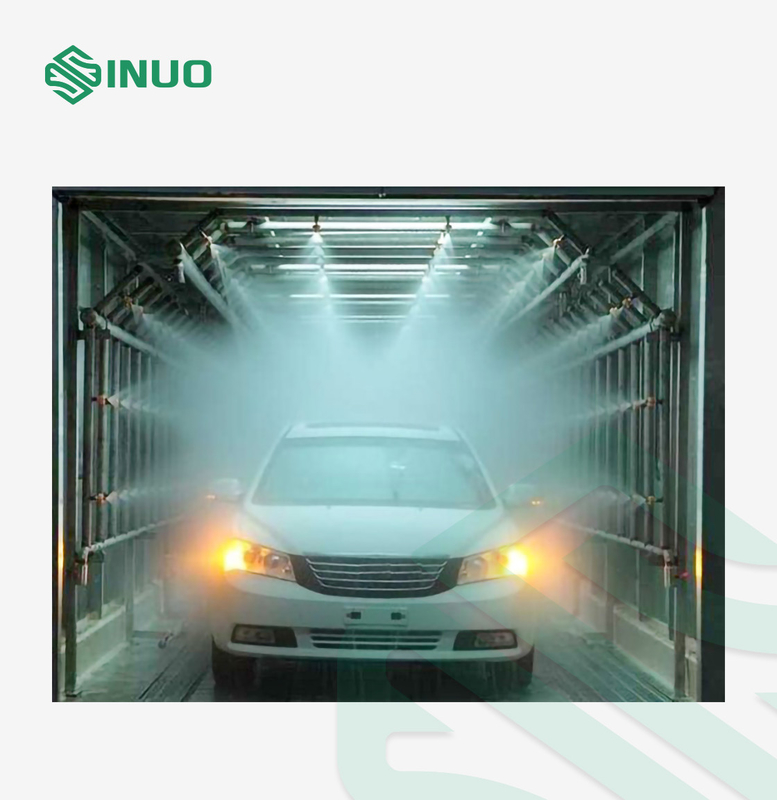

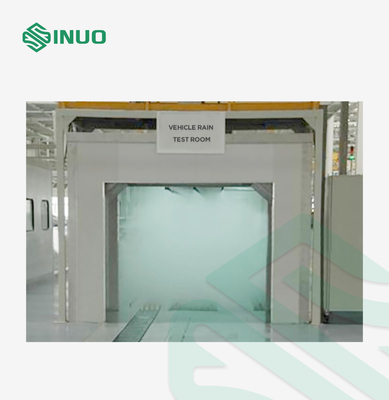

معدات اختبار السيارة الكهربائية غرفة اختبار الأداء ضد المطر
نظرة عامة على المعدات
يستخدم نظام الاختبار هذا بشكل أساسي لتقييم ما إذا كانت أغلفة / أختام المنتجات الكهربائية والإلكترونية يمكن أن تضمن أداء العمل الجيد والحالة الفنية للمعدات والمكونات بعد أو أثناء اختبار المطر.في الوقت نفسه ، قد يتأثر المنتج بالغمر في الماء أثناء النقل أو الاستخدام ، ويوفر نظام الاختبار هذا أساسًا مرجعيًا للمعايير الفنية للمنتج.
يتم استخدامه للتحقق من تركيب النوافذ وفتحات السقف ، والمركبات العسكرية ، والسيارات ، والمركبات الزراعية ، وما إذا كان السقف والجوانب يمكن أن يتحملان رذاذ المطر ، وما إذا كان أداء الختم موثوقًا به ، وما إذا كانت طريقة التثبيت صحيحة.
إنها مناسبة لاختبار أداء مقاومة الماء والختم للمركبات ذات المحركات الخارجية.من خلال نظام اختبار المطر ، تكون ظروف غرفة اختبار المطر مماثلة للحالة الطبيعية بالخارج ، لتأكيد حالة إحكام تسرب المياه للمركبة ، ولتحسين هيكل الأجزاء التي قد تتسرب.
المعايير الفنية
| كثافة الأمطار | جبهة السيارة (12 ± 1) مم / دقيقة ؛جانب السيارة الخلفي والعلوي (8 ± 1) مم / دقيقة |
| ضغط الحقن | 150 كيلو باسكال ± 10 كيلو باسكال |
| وقت المطر | 15 دقيقة أو أكثر ، يمكن ضبطها |
| وقت المطر المحدد مسبقًا | 1 ~ 9999H59M59S ، يمكن ضبطها |
| مقياس الضغط | يتم تثبيت مقياس ضغط عند مخرج الأنبوب الفرعي للمضخة ، ويتم تنظيم الضغط بواسطة صمام |
| عداد التدفق | قم بتركيب مقياس تدفق عند مخرج الأنبوب الفرعي من مضخة المياه |
| الحجم الأقصى للمركبة | يمكن تخصيص 10x3.5x3.5m (LxWxH) |
| حجم الإطار الداخلي لغرفة اختبار المطر | 11.4x4.9x4.5m (LxWxH) ، يمكن تخصيصها |
| البعد الخارجي لإطار غرفة اختبار المطر | حوالي 11.6x5.3x4.9 م (LxWxH) |

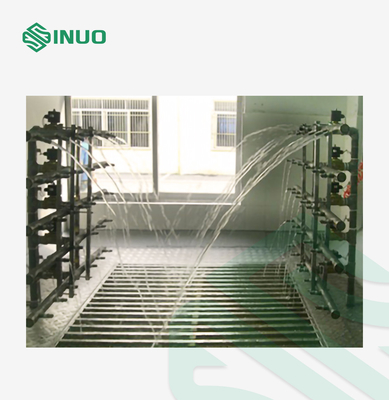

إدخال نظام الرش
| نظام الرش | تشمل أجهزة المطر بشكل أساسي: مضخة الماء ، صمام تنظيم الضغط ، مقياس ضغط الماء ، خط الأنابيب الرئيسي ، الرش (المسافة بين اليسار واليمين ، أعلى وأسفل 400 مم ، وأسفل سطح الرش الجانبي 400 مم من الأرض) |
| خط انابيب |
1. الأنبوب الرئيسي: جميع أنابيب الرش مصنوعة من أنابيب الفولاذ المقاوم للصدأ 304 # ؛القطر الداخلي لأنبوب الشفط لمضخة المياه هو 150 مم ، وأعلى الأنبوب الرئيسي لإمداد المياه لمضخة المياه 100 مم ، وقطر الأنبوب الرئيسي لإمداد المياه على كلا الجانبين من مخرج المضخة إلى أسفل مقياس التدفق هو 100 ملم في القطر الداخلي.
2. خط الأنابيب الفرعي: يتم استخدام أنبوب الفولاذ المقاوم للصدأ 304 # كفرع رش ، قطر الأنبوب 32 مم |
| فوهة |
1. تتبنى الفوهة فوهة مادة PP.حالة الرش مخروطية صلبة ، زاوية رش الماء 60 درجة ، الفوهة العلوية عمودية على المستوى الأفقي ، وتصميم الفوهة يتوافق مع المعيار الوطني.الفوهات في مصفوفة مربعة ، ولا توجد مساحة فارغة في منطقة الرش.يمكن ضبط الفوهة بشكل مناسب وفقًا لزاوية الرش.وفقًا لأساس التصميم ، يتم ترتيب الجوانب الأربعة لفوهات المياه في غرفة الاستحمام ، والتباعد الأفقي والرأسي للفوهات هو 400 مم.
2. المسافة بين الفوهة والسطح الخارجي للسيارة: 0.7 ± 0.2m
3. محور الفوهة العلوية عمودي على المستوى الأفقي ، ومحور الفوهة الجانبية متعامد مع مستوى التناظر الطولي للمركبة.
4. الفوهة ومقعد الكرة متصلان بخيوط ، وآلة مقعد الكرة عالقة على أنبوب الماء ، وهو مناسب لاستبدال وتنظيف الشوائب المسدودة. |
| مواصفات الفوهة |
1. حالة الرش للفوهة عبارة عن عمود ماء مخروطي صلب ، وفتحة الفوهة 2.5 مم - 3 مم
2. المواد: مادة PP
3. نموذج: قابل للتعديل نوع الكرة
4. زاوية توسيع الفوهة: 60 ± 5 ° |
| نطاق تعديل اتجاه الرش (وضعية الفوهة) |
1. الأمامي والخلفي: يتم رش الفوهة بشكل موازٍ للسيارة
2. اليسار واليمين: يتم رش الفوهة بشكل موازٍ للسيارة
3. لأعلى (السقف): يتم رش الفوهة بشكل موازٍ للسيارة |
| نظام الدورة الدموية |
1. يرجى تحضير خزان الترسيب وخزان الترشيح مسبقًا ؛
2. يرجى تحضير أنابيب المياه وخطوط الأنابيب مسبقًا
3. حجم خزان الترسيب: L2000xW2000xD2000mm (حجم البركة مصمم وفقًا لحجم السيارة)
4. حجم خزان المرشح هو L2000xW2000x1500mm (يجب أن يحتوي خزان المرشح على شاشة مرشح)
5. حجم بركة المياه الصافية: L2000xW2000xD1200mm (مع مرشح)
6. ملاحظة: من المستحسن أن يقوم المستخدمون بإكمال الطلاء المقاوم للماء معًا عند القيام بالهندسة المدنية. |
| مزود الطاقة | مطلوب AC380V ± 10٪ ، 50Hz ، ثلاث مراحل خمسة أسلاك ، ومفتاح طاقة الهواء مع جهاز حماية التسرب. |
| استخدم البيئة | درجة الحرارة: 5 ~ 45 ℃ ، الرطوبة النسبية: ≤85٪ RH |
| ملاحظة |
1. المشتري هو المسؤول عن الأساس ، حمام السباحة ، الصرف الصحي ، إمدادات الطاقة ، مصدر المياه والمرافق الأخرى ، والمورد يساعد في التصميم ؛
2-المورد مسؤول عن الهيكل التنظيمي ، جهاز رش الماء ، نظام تدوير المياه ، نظام التحكم ، إلخ. |
| غرفة التحكم | يتم استخدامه لإنشاء غرفة منفصلة بجوار غرفة اختبار المطر لخزانة التحكم الكهربائية ومضخة المياه ومقياس التدفق ومقياس ضغط المياه الكلي ؛يجب أن تحتوي غرفة التحكم على نافذة زجاجية بحجم H100xW2000mm |
أسئلة و أجوبة
س: ماذا عن الفوهة؟
أ: 1. تتبنى الفوهة فوهة مادة PP.حالة الرش مخروطية صلبة ، زاوية رش الماء 60 درجة ، الفوهة العلوية عمودية على المستوى الأفقي ، وتصميم الفوهة يتوافق مع المعيار الوطني.الفوهات في مصفوفة مربعة ، ولا توجد مساحة فارغة في منطقة الرش.يمكن ضبط الفوهة بشكل مناسب وفقًا لزاوية الرش.وفقًا لأساس التصميم ، يتم ترتيب الجوانب الأربعة لفوهات المياه في غرفة الاستحمام ، والتباعد الأفقي والرأسي للفوهات هو 400 مم.
2. المسافة بين الفوهة والسطح الخارجي للسيارة: 0.7 ± 0.2m
3. محور الفوهة العلوية عمودي على المستوى الأفقي ، ومحور الفوهة الجانبية متعامد مع مستوى التناظر الطولي للمركبة.
4. الفوهة ومقعد الكرة متصلان بخيوط ، وآلة مقعد الكرة عالقة على أنبوب الماء ، وهو مناسب لاستبدال وتنظيف الشوائب المسدودة.
