| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN661-EVESA |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |
حل اختبار EMC لمعدات اختبار المركبات الكهربائية ESA للسيارات
المعايير والبنود المتوافقة
UN ECE R10 "الأحكام الموحدة المتعلقة بالموافقة على المركبات فيما يتعلق بالتوافق الكهرومغناطيسي"
EN 55025 / CISPR 25 "المركبات والقوارب ومحركات الاحتراق الداخلي - خصائص اضطراب الراديو - حدود وطرق القياس لحماية أجهزة الاستقبال الموجودة على متن الطائرة"
CISPR 12 "المركبات والقوارب ومحركات الاحتراق الداخلي - خصائص الاضطراب الراديوي - حدود وطرق القياس لحماية أجهزة الاستقبال خارج المركبة"
ISO 11452 "طرق اختبار مكونات مركبات الطرق لاضطرابات الغبار الكهربائية من الطاقة الكهرومغناطيسية المشعة ضيقة النطاق"
ISO 10605 "مركبات الطرق - طرق اختبار الاضطرابات الكهربائية الناتجة عن التفريغ الكهروستاتيكي"
SAE J1113 "إجراءات قياس التوافق الكهرومغناطيسي وحدود مكونات المركبات (باستثناء الطائرات) (60 هرتز إلى 18 جيجاهرتز)"
EN 50498 "التوافق الكهرومغناطيسي (EMC) - معيار عائلة المنتج للمعدات الإلكترونية لما بعد البيع في المركبات"
EN301489-1: "معيار التوافق الكهرومغناطيسي (EMC) للمعدات والخدمات الراديوية ؛ الجزء 1: المتطلبات الفنية العامة"
EN55032: "التوافق الكهرومغناطيسي لمعدات الوسائط المتعددة - متطلبات الانبعاث"
IEC 61000-3-2: "حدود التوافق الكهرومغناطيسي لانبعاثات التيار التوافقي (تيار إدخال المعدات ≤16A)"
IEC 61000-3-3: "يحد التوافق الكهرومغناطيسي من تباين الجهد الناتج مع التيار المقنن ≤16A والوصول غير المشروط للجهاز في نظام إمداد الطاقة العام منخفض الجهد وتقلبات الجهد وحدود الوميض"
......
نبذة عن النظام
يشمل نظام الاختبار بالكامل مشروع اختبار EMI ومشروع اختبار EMS الموضح على النحو التالي:
| عناصر الاختبار | محتوى الاختبار | موقع الاختبار |
| انبعاث التوصيل | 150 كيلو هرتز - 30 ميجا هرتز ، QP / AV | غرفة محمية |
| الانبعاث المشع | 30 ميجا هرتز - 6 جيجا هرتز ، QP / AV | غرفة محمية |
| انبعاثات التيار التوافقي | وفقًا لـ IEC61000-3-2 | معمل عادي |
| تقلبات الجهد وميض | وفقًا لـ IEC61000-3-3 | معمل عادي |
| عناصر الاختبار | محتوى الاختبار | موقع الاختبار |
| اختبار ESD | وفقًا لـ IEC61000-4-2 | معمل عادي |
| اختبار التحويل الإلكتروني | وفقًا لـ IEC61000-4-4 | معمل عادي |
| إجراء مناعة RF | وفقًا لـ IEC61000-4-6 | غرفة محمية |
| اختبار المناعة المشعة RF | وفقًا لـ IEC61000-4-3 | غرفة |
| اختبار مناعة الطفرة | وفقًا لـ IEC61000-4-5 | معمل عادي |
| مناعة انخفاض الجهد والانقطاعات القصيرة وتغيرات الجهد | وفقًا لـ IEC61000-4-11 | معمل عادي |
|
اختبار ISO 7637 مشروع اختبار إلكترونيات السيارات (لقطع غيار السيارات) |
وفقًا لمعيار ISO 7637 النبضات 1 و 2 أ و 2 ب و 3 أ و 3 ب و 4 |
معمل عادي |

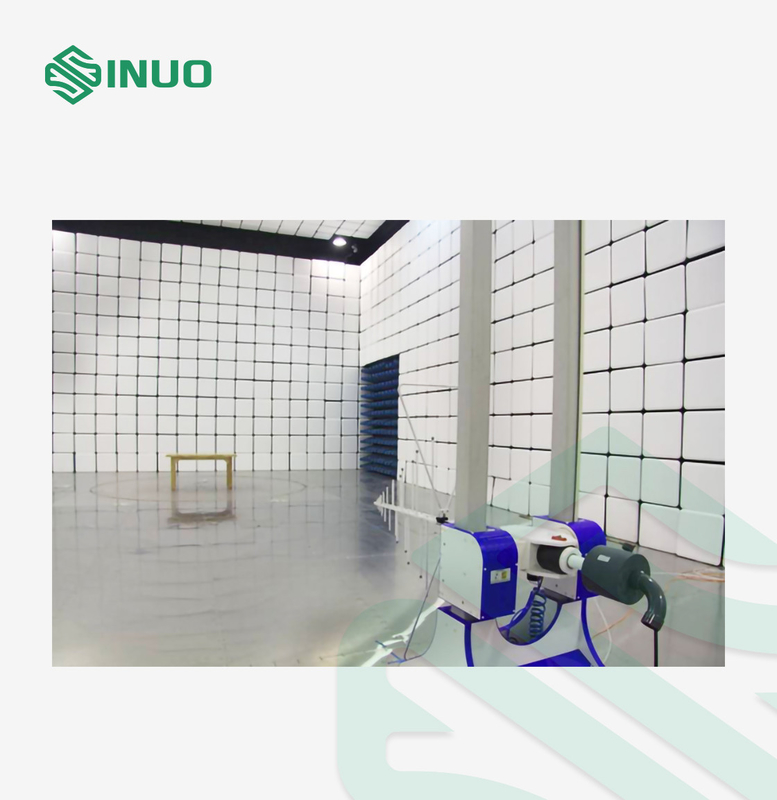

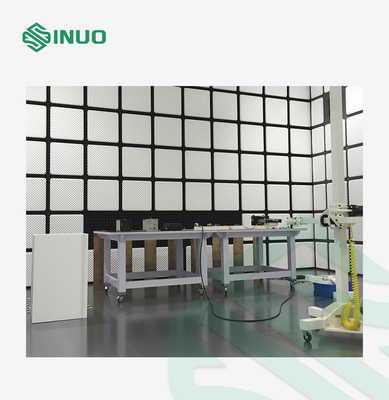

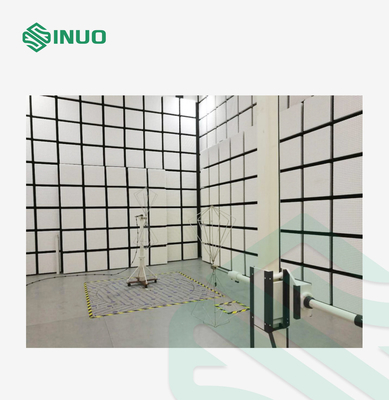

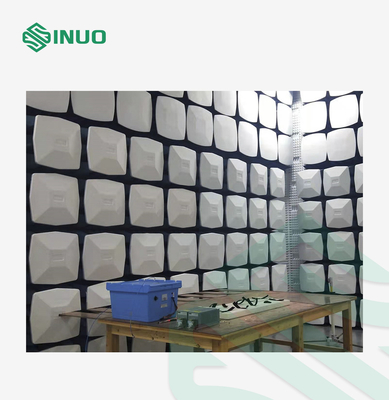

يتكون النظام من SAC وغرفة تحكم وغرفة مكبر للصوت:
| رقم. | العنصر | المواصفات (الحجم الخارجي) | الكمية |
| 1 | غرفة كاتمة للصدى |
9.2 × 6.2 × 6.2 م (L × W × H) (يتم التعديل وفقًا لهيكل المبنى ، وستكون التكلفة مختلفة) |
1 |
| 2 | غرفة التحكم |
3.0 × 3.0 × 3.0 م (L × W × H) (يتم التعديل وفقًا لهيكل المبنى ، وستكون التكلفة مختلفة) |
1 |
| 3 | غرفة مكبر للصوت |
2.0 × 3.0 × 3.0 م (L × W × H) (يتم التعديل وفقًا لهيكل المبنى ، وستكون التكلفة مختلفة) |
1 |
