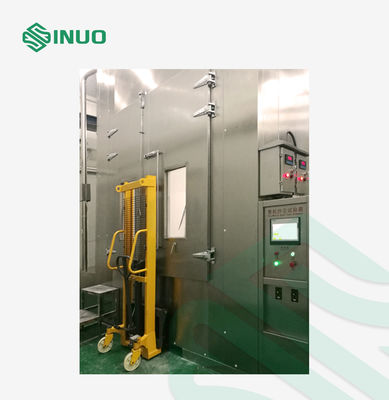

معدات اختبار المركبات الكهربائية غرفة اختبار الغبار الكبيرة لقطع غيار السيارات

غرفة غبار كبيرةالمركبة الكهربائيةقطع الغيار

لمحة عامة عن النظام

غرفة الغبار الكبيرة مناسبة لاختبار قدرة قطع الاغلاق والغلاف على مقاومة الرمل والغبار للمنتجات الكهربائية والإلكترونية، وقطع الغيار والغلف للسيارات والدراجات النارية،عاكس ESS الخمن أجل الكشف عن استخدام وتخزين ونقل أداء المنتجات الكهربائية والإلكترونية والسيارات والدراجات النارية قطع الغيار والأختام تحت بيئة الرمل والغبار.

تستخدم معدات الاختبار نظام التحكم الذكي والإنساني لـ PLC ، ويتم تصنيع الجزء الداخلي من معدات الاختبار من الصلب المقاوم للصدأ SUS304 عالية الجودة ، ويتم تصنيع جسم الغرفة من الصلب المقاوم للصدأ.ولديها أيضاً نافذة مراقبة كبيرة على الأبوابالحماية الأمنية جيدة

تم تصميم غرفة اختبار الرمل والغبار وتصنيعها وفقًا لـ IEC60529 الشكل 2 ، وتتطلبها العديد من المعايير مثل IEC 61851 ، IEC 62196 ، IEC 62752 وما إلى ذلك.

المعلمات التقنية

1هيكل المعدات والتقنية:

حجم الغرفة الداخلية (ملم): 2500×4500×3500 (عمق × عرض × ارتفاع)
الحجم الخارجي (ملم): 3700 × 5200 × 4700 (عمق × عرض × ارتفاع)

بوابة: 2800mm × 2000mm ، باب مفتوح مزدوج (مع نافذة مراقبة على كل باب). هناك سكة حديدية لنقل العينة ، ويمكن أن تتحمل 3 أطنان من العينة.
حجم الباب الواحد (ملم): 1000X2800

نطاق درجة الحرارة: RT+10°C ∼60°C (نظام التدفئة وتخزين الغبار)

نطاق الرطوبة: ≤85%RH

سرعة تدفق الهواء: لا تزيد عن 2m/s

تركيز الغبار: 2~4kg/m3

مواصفات الغبار: الجفاف مسحوق التلك الذي يمكن أن يمر من خلال الثقب المربع

وقت اهتزاز الغبار: 1S-999H قابل للتعديل

وقت نفخ الغبار: 1S-999H قابل للتعديل

إزالة الرطوبة من الغبار: إزالة الرطوبة من التدفئة الكهربائية

فرق الضغط للمنتج المختبر: A: 1.98KPa تحت الضغط الجوي أو B: لا يوجد فرق في الضغط

مجهزة بنظام لقياس الضخ وإظهار للاختبار الفرعي البارومتري

وضع العمل: وضع البرنامج، وضع القيمة الثابتة

نظام التحكم: شاشة LCD تعمل باللمس ذات شاشة كبيرة مضمنة

حفظ البيانات وطباعتها

فتحة الرصاص: φ100 مم؛ مع سدادة الختم

غطاء الغرفة: باستخدام الصلب المقاوم للصدأ المستورد sus304

جسد الغرفة مصنوع من الفولاذ المقاوم للصدأ

حماية السلامة: إنذار زيادة التيار في المروحة ، وفقدان الطاقة في المرحلة ، وحماية تسلسل المرحلة ؛ إيقاف التشغيل التلقائي وقطع إمدادات الطاقة في حالة الحادث

عندما لا يكون هناك حمولة، يجب أن يكون هناك نظام للكشف عن درجة الحرارة والرطوبة مع وظيفة عرض

2يجب تصفية مسحوق التالك من خلال شبكة معدنية.قطر السلك 50μm وحجم الشبكة 75μm. كمية مسحوق التلك 2kg لكل متر مكعب من غرفة الاختبار، وعدد الاستخدامات لا يتجاوز 20 مرة.النظام قادر على الحفاظ على كثافة متساوية من الغبار المعلقة في غرفة الاختبار.

3يتم وضع قشرة موضوع الاختبار في غرفة الاختباريجب أن يبقى الضغط في الغلاف تحت الضغط الجوي بواسطة مضخة الفراغ.يمكن أيضًا تغيير ضغط الهواء في غرفة الاختبار لتحقيق تغييرات دورية في الضغط في غرفة الاختبار.

4الغرض من الاختبار هو استخدام فرق الضغط لسحب الهواء في الغرفة إلى المعدات.حجم الضخ هو 80 مرة من حجم قذيفة DUT ، وسرعة الضخ لا تتجاوز 60 مرة من حجم القذيفة في الساعة. في أي حال من الأحوال يجب أن يزيد فرق الضغط عن 2kPa.

5الجهاز لديه جهاز توقف طارئ لضمان السلامة عندما يكون الاختبار غير طبيعي.

6يتم إغلاق الغطاء (الباب) لغرفة الاختبار المغلقة بشكل موثوق به. الجدار الداخلي لغرفة الاختبار مصنوع من مادة موصلة ومؤسس لتجنب تراكم الكهرباء الثابتة.

7النظام لديه وظيفة استرداد الغبار ومعالجة بعد الاختبار.
