| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN886-18m³ |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

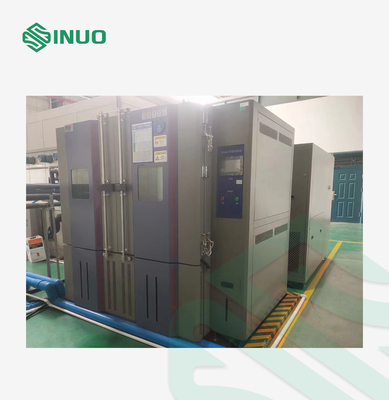

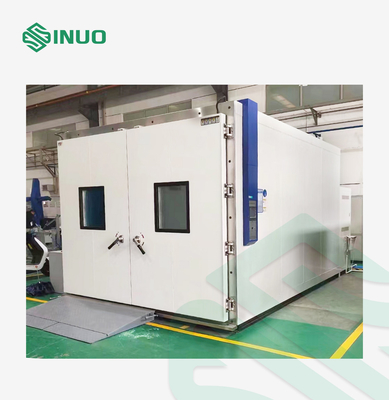

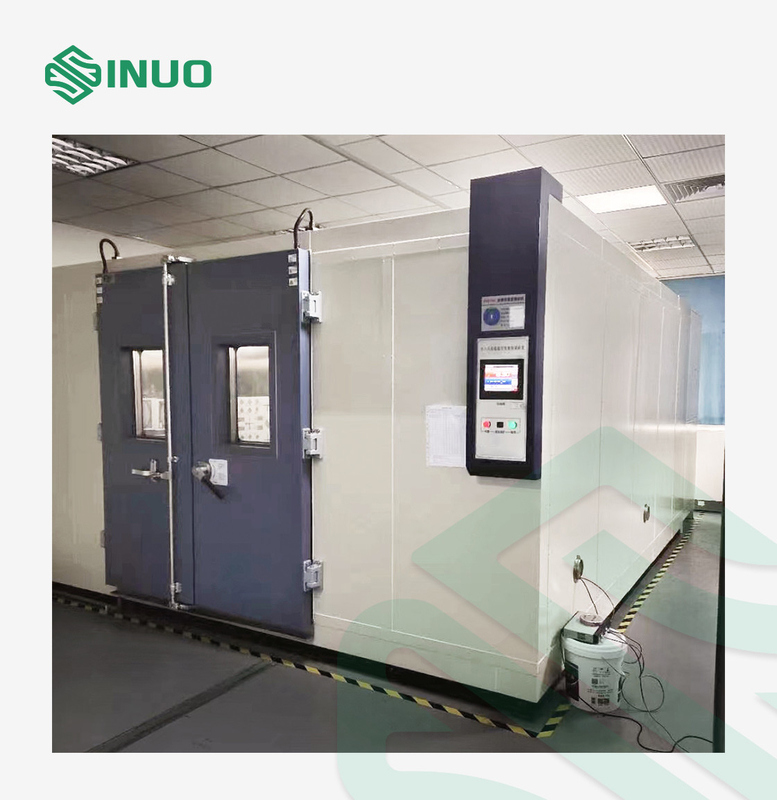

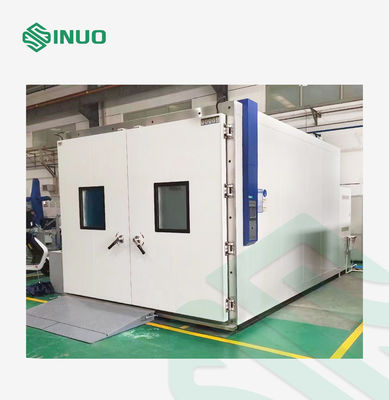

18m³ المشي في درجات حرارة عالية ومنخفضة المناخغرفة EVSE للمركبة الكهربائية
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
ومطلوب من قبلIEC / CDV 61851-1 "نظام الشحن الموصّل للمركبة الكهربائية - الجزء الأول: المتطلبات العامة"البند 12.9 و 12-10.
نظرة عامة على المعدات
التطبيقات:يتم استخدامه لاختبارات درجات الحرارة العالية والمنخفضة والحرارة الرطبة للكهربائيين ، والإلكترونيات ، والآلات ، والأجزاء الكبيرة ، والمنتجات شبه المصنعة ، والمنتجات النهائية.جودة العملية واختبار الموثوقية للمنتجات والأجزاء وما إلى ذلك تحت ظروف محاكاة درجة الحرارة والرطوبة.
مبدأ الاختبار:يتم استخدام نظام التسخين والترطيب والتبريد للتحكم في درجة الحرارة المحيطة والرطوبة وتغييرها في الغرفة ، ومحاكاة درجة الحرارة المحيطة / الرطوبة والإجراءات المتناوبة التي يتطلبها الاختبار.
بنية:يعتمد هيكل الغرفة المغلقة.
المعايير الفنية
| التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس | |
| الحجم الداخلي للغرفة |
18 م3: WDH = 3 × 2 × 3 م يمكن تخصيص |
|
| نطاق درجة حرارة |
-40 درجة مئوية ~ 120 درجة مئوية |
|
| توحيد درجة الحرارة | ≦ ± 2.0 | |
| قرار درجة الحرارة | ± 0.01 ℃ | |
| تقلب درجات الحرارة | ± 2 ℃ | |
| نطاق الرطوبة | 30٪ 98٪ ر | |
| توحيد الرطوبة |
<75٪ ر: ± 3٪ ر > 75٪ RH: ± 5٪ RH |
|
| معدل التسخين | RT ～ 120 ℃ ≤ 90 دقيقة | |
| معدل التبريد | RT ～ -40 ≤130 دقيقة | |
| رمز نطاق درجة الحرارة والرطوبة | |
|
| تكوين النظام الرئيسي | ||
| هيئة الغرفة | الحجرة الداخلية مصنوعة من صفيحة فولاذية مقاومة للصدأ SUS304 # ، شكل دائري ، ناعمة ، سهلة التنظيف | |
| الحجرة الخارجية مصنوعة من طلاء نانو للخبز النانوي بارد وساخن متقدم | ||
| ثقب الرصاص: الغرف الداخلية والخارجية مجهزة بفتحة خيوط مع سدادة مطاطية | ||
| مادة العزل: رغوة البولي يوريثان | ||
| نافذة المراقبة: باب زجاجي مزدوج مقاوم للانفجار | ||
| نظام التدفئة | طريقة التسخين: تدفئة كهربائية | |
| سخان كهربائي عالي الجودة من سلك النيكل والكروم ، تحكم بدون تلامس (SSR) | ||
| نظام الترطيب | طريقة الترطيب: هيكل الترطيب الخارجي | |
| نظام التبريد | الضاغط الألماني شبه المحكم Bock أو الضاغط شبه المضغوط الألماني BITZER | |
| المبرد غير الفلور صديق البيئة R404A R23 ، بما يتماشى مع اللوائح البيئية ، آمن وغير سام. | ||
| مكثف شل وأنبوب (مبرد بالماء). | ||
| ضبط سعة التحميل التلقائي من نوع الزعانف عالي الأداء ، والاستخدام طويل الأمد لدرجات الحرارة المنخفضة وظروف الرطوبة العالية دون صقيع. | ||
| نظام التحكم | شاشة تعمل باللمس: وحدة تحكم في درجة الحرارة والرطوبة قابلة للبرمجة من Weinview (شاشة لمس ملونة حقيقية 7 بوصة 16 بت) | |
| التحكم في درجة الحرارة: الضبط الذاتي لـ PID ، باستخدام مستشعر المقاومة البلاتيني فئة A PT100 | ||
|
الوظيفة: اختبار القيمة الثابتة واختبار البرنامج اختبار القيمة الثابتة: عندما تتطلب بيئة الاختبار درجة حرارة ورطوبة واحدة فقط ، حدد هذا الوضع لضبط درجة الحرارة المطلوبة والرطوبة ووقت التشغيل. اختبار البرنامج: عندما تتطلب بيئة الاختبار درجات حرارة ورطوبة متعددة ، حدد هذا الوضع لضبط درجة الحرارة والرطوبة ووقت تشغيل كل برنامج.يمكن للمستخدم ضبط تسلسل تشغيل البرنامج.مجموعة البرامج تصل إلى 100 مجموعة. |
||
| مخزن البيانات | مع واجهة منحنى درجة الحرارة والرطوبة ، مع واجهة R232 القياسية أو واجهة اتصال قرص U ، يمكن تنزيل البيانات ، ويمكن تسجيل تغييرات البيانات والعمليات. | |
| حماية سلامة | وظيفة ذاكرة إيقاف التشغيل ، حماية تسلسل الطور ، حماية التسرب ، حماية درجة الحرارة الزائدة ، حماية من الحمل الزائد للضاغط ، إنذار نقص المياه ، حماية غير طبيعية | |
| جهاز حماية السلامة | مفتاح الحماية من حرق هواء السخان ، سخان فوق قاطع الدائرة الحالية ، مروحة دائرية فوق حماية التيار الزائد | |
| مفتاح حماية الجهد العالي للضاغط ، مفتاح الحماية من الحرارة الزائدة للضاغط ، مفتاح حماية التيار الضاغط | ||
| قاطع دارة طور عكسي ، مفتاح بدون فتيل ، وحدة تحكم في طاقة السوائل للبوابة الصفرية | ||
| إشارة الإنذار | عند حدوث الحماية المذكورة أعلاه ، يتوقف الجهاز عن العمل ، ويتم إصدار إنذار مسموع ومرئي ، ويتم عرض موقع الخطأ على العداد. | |
