| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6808C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |
معدات اختبار السلامة الكهربائية بطيئة وسريعة الشحن

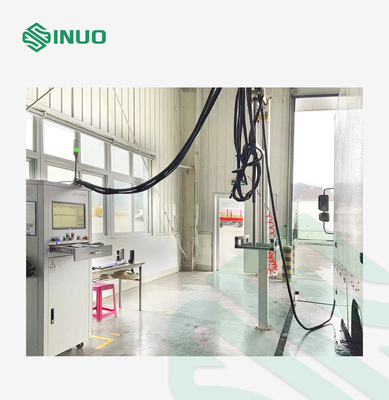

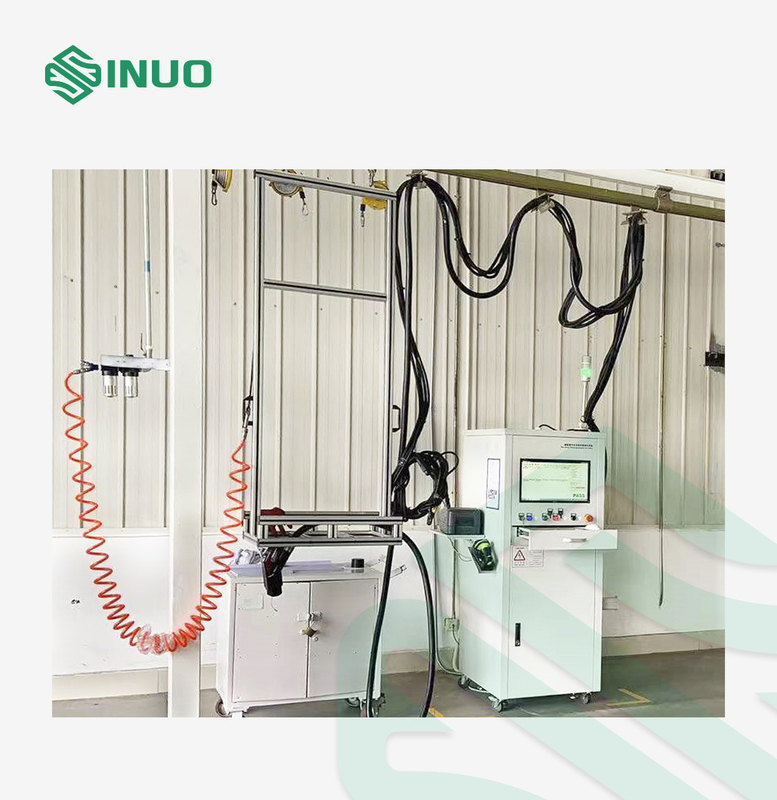

نظرة عامة على المعدات
يتضمن نظام اختبار السلامة الكهربائية الشامل للمركبة الكهربائية بأكملها محتويات الاختبار التالية:
1. فحص السيارة
2. اختبار المكونات
3. التكافؤ المحتمل
4. طاقة البطارية REESS

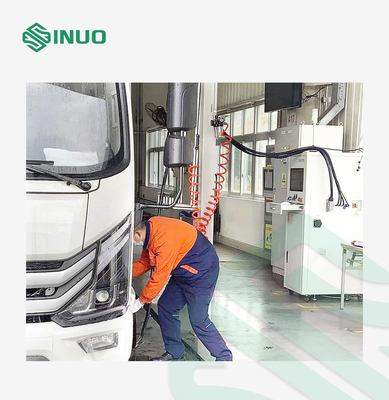

اختبار السيارة:
1. منفذ الشحن السريع: جهد تحمل التيار المستمر ، مقاومة العزل ، تأريض التيار المستمر (معادلة محتملة) ، وظيفة الشحن السريع ، مقاومة عزل السيارة بالكامل ، التحقق من اختبار العزل
2. منفذ الشحن البطيء: جهد يتحمل التيار المتردد ، مقاومة العزل ، تأريض التيار المتردد ، تيار التسرب ، وظيفة الشحن البطيئة
المعادلة المحتملة:
1. المقاومة بين نقطة التأريض السلبية للبطارية وغطاء PEU
2. المقاومة بين نقطة الأرض السلبية للبطارية ومبيت محرك القيادة
3. المقاومة بين نقطة الأرض السالبة للبطارية وغطاء الشاحن
4. المقاومة بين نقطة الأرض السلبية للبطارية و PTC
5. المقاومة بين نقطة التأريض السلبية للبطارية وغطاء ضاغط تكييف الهواء
6. المقاومة بين نقطة التأريض السلبية للبطارية ومبيت محرك التوجيه
7. المقاومة بين نقطة الأرض السلبية للبطارية وغطاء مضخة الهواء
8. المقاومة بين نقطة الأرض السلبية للبطارية ومسمار ربط غطاء البطارية
| معادلة محتملة | |
| طريقة الاختبار / جهد الخرج بدون حمل | نظام رباعي الأسلاك |
| جهد الخرج بدون تحميل | <12 فولت |
| نطاق ضبط الإخراج الحالي | DC: 1.00 ~ 32.00A ، خرج تيار مستمر قابل للتعديل باستمرار |
| قرار الإخراج الحالي | 0.01 أ |
| دقة الإخراج الحالية | 1.00 ~ 9.99A: ± (1٪ من الإعداد + 0.20A) |
| 10.00 ~ 32.00A: ± (1٪ من الإعداد) | |
| نطاق ضبط مقاومة التأريض | الحد الأعلى: 0 ~ 630.0mΩ ؛ |
| الحد الأدنى: 0 ~ 630.0mΩ ؛0 = إيقاف | |
| نطاق قياس مقاومة التأريض | التيار المتردد 1.00A≤10.00A ، 0.0 ~ 600.0mΩ |
| 10.00A≤outpur الحالي≤20.00A ، 0.0 ~ 300.0mΩ | |
| 20.00A≤outpur الحالي≤32.00A ، 0.0 ~ 200.0mΩ | |
| دقة قياس مقاومة التأريض | 0.1 متر مكعب / 1 متر مكعب |
| نطاق قياس جهد التأريض | 0 ~ 10 فولت |
| دقة قياس جهد التأريض | 0.001 فولت |
| مقاومة الصفر | 0.0 ~ 100.0 متر مكعب |
| دقة قياس جهد التأريض | ± (1٪ من القراءة + 3 متر مكعب) |
| اختبار نطاق ضبط الوقت | 0.0، 0.1 ~ 999.9 s 0.0 = انتاج مستمر |
| اختبار دقة ضبط الوقت | 0.1 ثانية |
| اختبار دقة نطاق ضبط الوقت | ± (1٪ من الإعداد + 0.05 ثانية) |
| اختبار مقاومة العزل | |
| تصنيف الحمل الناتج الحالي | 10VA (1000 فولت / 10 مللي أمبير) 10 مللي أمبير |
| تموج الجهد الناتج | مقاومة الحمل ، 1000V / 1mA ، <5٪ |
| نطاق ضبط الجهد الناتج | تيار مستمر: 100 ~ 1000 فولت قابل للتعديل بشكل مستمر |
| قرار تحديد الجهد الناتج | 1 فولت |
| دقة ضبط الجهد الناتج | ± (1٪ من الإعداد + 3 فولت) |
| نطاق ضبط مقاومة العزل | الحد الأعلى: 0.0001 ~ 10GΩ ؛∞ = لا يوجد حكم للحد الأعلى والأدنى |
| الحد الأدنى: 0.0001 ~ 10GΩ ؛ | |
| نطاق قياس مقاومة العزل | 100 ~ 499 فولت: 0.1 ميجا ~ 1000 متر مكعب |
| 500V ~ 1000V: 1.5MΩ ~ 10000 M | |
| دقة قياس مقاومة العزل | 0.01 متر مكعب / 0.1 متر مكعب / 1 متر مكعب |
| تعويض المقاومة | > 30MΩ |
| نطاق قياس مقاومة العزل | 0.05 ~ 99.99 ~ 999.9 ~ 3000 متر مكعب |
| دقة قياس مقاومة العزل |
100 ~ 499V: <100 M: ± (5٪ من القراءة + 0.5 MΩ) 100 مΩ ~ 1000 م: ± (10٪ من القراءة + 5 مΩ) |
|
500 ~ 1000V: 1.5 MΩ ~ 100MΩ: ± (2٪ من القراءة + 0.2 MΩ) 100 متر مكعب ~ 1999 متر مكعب: ± (5٪ من القراءة + 2 متر مكعب) 2000 متر مكعب ~ 10000 متر مكعب: ± (10٪ قراءة + 5 متر مكعب) |
|
| 1000 ميجا ~ 3000 متر مكعب: ± (5٪ قراءة + 2 رقميين) | |
| نطاق ضبط وقت التأخير | 0.5 ~ 999.9 ثانية |
| اختبار نطاق ضبط الوقت | 0.0 ، 0.1 ~ 999.9 ثانية ، 0.0 = إخراج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة ضبط الوقت | ± (1٪ من الإعداد + 0.05 ثانية) |
| AC تحمل الجهد | |
| تحمل نوع اختبار الجهد | اختبار الجهد الصمود البارد |
| تحميل الإخراج المقدر | 200VA (تيار متردد: 5000 فولت / 40 مللي أمبير) |
| معدل تعديل الجهد الناتج | <2٪ (لا يوجد حمل للحمل الكامل) |
| نطاق ضبط الجهد الناتج | التيار المتردد: 100-5000 فولت ؛ 50 هرتز / 60 هرتز |
| قرار الجهد الناتج | 1 فولت |
| دقة الجهد الناتج | ± (1٪ قيمة الإعداد + 3 فولت) |
| نطاق قياس الانهيار الحالي | 0.050 ~ 9.999 ~ 40.00 مللي أمبير |
| نطاق الإعداد الحالي للانهيار | الحد الأعلى: 0.000-9.999- -40.00mA |
| الحد الأدنى: 0.000-9.999- -40.00mA 0.000 = الإغلاق | |
| دقة قياس الانهيار الحالي | 0.001 مللي أمبير / 0.01 مللي أمبير |
| تيار الصفر | 0.000-2.000 مللي أمبير |
| دقة قياس الانهيار الحالي | ± (1٪ من قيمة القراءة + 0.005mA) |
| صعود الوقت / إبطاء الوقت | 0.0-999.9 ثانية |
| اختبار نطاق ضبط الوقت |
0.0 ، 0.1-999.9 ثانية 0،0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة ضبط الوقت | ± (قيمة الإعداد 0.1٪ + 0.05 ثانية) |
| كشف القوس | 1-9 تروس (9 هي أعلى حساسية) |
| DC تحمل الجهد | |
| تحمل نوع اختبار الجهد | اختبار الجهد الصمود البارد |
| نطاق ضبط الجهد الناتج | تيار مستمر: 100-6000 فولت |
| قرار الجهد الناتج | 1 فولت |
| دقة الجهد الناتج | ± (1٪ قيمة الإعداد + 5 فولت) |
| نطاق الإعداد الحالي للانهيار |
الحد الأعلى: 0.000-10.00mA ؛ الحد الأدنى: 0.000-10.00mA ، 0 = إيقاف |
| نطاق قياس الانهيار الحالي | 0.010-10.00 مللي أمبير |
| قرار قياس الانهيار الحالي | 0.001 مللي أمبير / 0.01 مللي أمبير |
| تيار الصفر | 0-2 000 مللي أمبير |
| دقة قياس الانهيار الحالي | ± (1٪ من قيمة القراءة + 5 أرقام رقمية) |
| صعود الوقت / إبطاء الوقت | 0.0-999.9 ثانية |
| اختبار نطاق ضبط الوقت |
0.0-999.9 ثانية 0.0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة ضبط الوقت | ± (0.1٪ قيمة الإعداد + 0.05 ثانية) |
| كشف القوس | 1-9 تروس (9 هي أعلى حساسية) |
| التسرب الحالي | |
| نطاق قوة الحمل المقدرة | تحددها قوة محول العزل / مزود طاقة متغير التردد المدمج |
| إعداد نوع التسرب | مرحلة واحدة: تسرب ثابت ، تسرب ديناميكي |
| نسبة الجهد الناتج |
1.10 مرة جهد الإدخال (الإخراج بواسطة محول العزل) / ضبط الجهد بشكل تعسفي (الإخراج بواسطة مصدر طاقة التردد المتغير)
|
| نطاق ضبط الجهد الناتج | التيار المتردد: 0.0-300.0 فولت |
| نطاق قياس ضبط الجهد الناتج | التيار المتردد: 5.0-300.0 فولت |
| قرار قياس الجهد الناتج | 0.1 فولت |
| دقة قياس الجهد الناتج | ± (1.5٪ من قيمة القراءة + 3 فولت) |
| مقاومة التسرب الحالية | |
| نطاق ضبط التسرب الحالي |
الحد الأعلى: 0.000-5.000mA ؛ الحد الأدنى: 0.000-5.000mA 0.000 = إيقاف |
| نطاق قياس التسرب الحالي | نطاق الاختبار الحالي هو 0.050-5.000mA |
| قرار قياس التسرب الحالي | 0.001 مللي أمبير |
| تيار الصفر | 0.000-2.000 مللي أمبير |
| دقة قياس التسرب الحالي | ± (1.5٪ من قيمة القراءة + 0.005mA) |
| اختبار نطاق ضبط الوقت |
0.0 ، 0.5-999.9 ثانية 0.0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة ضبط الوقت | ± (قيمة الإعداد 0.1٪ + 0.05 ثانية) |
| وظيفة الشحن البطيء | |
| نطاق ضبط الجهد الناتج | التيار المتردد: 0.0-300.0 فولت |
| نطاق قياس الجهد الناتج | التيار المتردد: 5.0 ~ 300.0 فولت |
| قرار الجهد الناتج | 0.1 فولت |
| دقة قياس الجهد الناتج | ± (0.25٪ من قيمة القراءة + 0.25٪ من نطاق القياس) |
| شحن نطاق الإعداد الحالي |
6.000-63.00A (أي الحد الأعلى للتيار) ملاحظة: لا يمكن ضبط الحد الأدنى للتيار ، فهو ثابت على 0 |
| قياس نطاق الإعداد الحالي | الحدود العليا والسفلى: 0.000-9.999-75.00A |
| نطاق القياس الحالي | 0.050 ~ 9.999 ~ 75.00 أمبير |
| دقة القياس الحالية | 0.001A / 0.01A |
| دقة القياس الحالية | ± (0.25٪ من قيمة القراءة + 0.25٪ من نطاق القياس) |
| نطاق قياس معامل القدرة | 0.100 ~ 1.000 |
| دقة قياس عامل القدرة | 0.001 |
| نطاق ضبط الحد الأقصى لعامل القدرة | 0.000 ~ 1.000 |
| نطاق ضبط الحد الأدنى لعامل الطاقة | 0.000 ~ 1.000 |
| دقة قياس معامل القدرة | ± (0.5٪ من قيمة القراءة + 0.01) |
| وقت التأخير | 0.2 ~ 999.9 ثانية |
| اختبار نطاق ضبط الوقت |
0.0 ، 0.1-999.9 ثانية 0.0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة الوقت | ± (0.1٪ من قيمة الإعداد + 0.05 ثانية) |
| اختبار الشحن البطيء للجهد المنخفض | |
| نطاق قوة الحمل المقدرة | تحددها قوة محول العزل / مزود طاقة متغير التردد المدمج |
| نسبة الجهد الناتج |
جهد الإدخال 0.85 مرة (الإخراج بواسطة محول العزل) / ضبط الجهد بشكل تعسفي (الإخراج بواسطة مصدر طاقة بتردد متغير)
|
| نطاق ضبط الجهد الناتج | التيار المتردد: 0.0-300.0 فولت |
| نطاق قياس الجهد الناتج | التيار المتردد: 5.0 ~ 300.0 فولت |
| قرار الجهد الناتج | 0.1 فولت |
| دقة قياس الجهد الناتج | ± (0.25٪ من قيمة القراءة + 0.25٪ من نطاق القياس) |
| شحن نطاق الإعداد الحالي |
6.000-63.00A (أي الحد الأعلى للتيار) ملاحظة: لا يمكن ضبط الحد الأدنى للتيار ، فهو ثابت على 0 |
| وقت التأخير | 0.2 ~ 999.9 ثانية |
| اختبار نطاق ضبط الوقت |
0.0 ، 0.1-999.9 ثانية 0.0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة الوقت | ± (0.1٪ من قيمة الإعداد + 0.05 ثانية) |
| Fastوظيفة الشحن | |
| قياس شامل لجهد خرج الشحن | تيار مستمر: 200.0-500.0 فولت |
| قياس شامل للشحن الناتج الحالي | ≤50A |
| قرار الشحن | 0.01 كيلو واط |
| شركة نفط الجنوب | 0 ~ 100٪ |
| نطاق ضبط درجة حرارة التوصيل | 0 ~ 100 درجة مئوية |
| دقة درجة حرارة التوصيل | 1 درجة مئوية |
| نطاق قياس درجة حرارة البطارية | 0 ~ 150 درجة مئوية |
| اختبار نطاق ضبط الوقت |
0.0، 0.1-999.9 دقيقة 0.0 = ناتج مستمر |
| دقة وقت الاختبار | 0.1 دقيقة |
| اختبار دقة الوقت | ± (0.1٪ من قيمة الإعداد + 0.05 دقيقة) |
| بحزمة أتري /اختبار عزل السيارة بالكامل | |
| نطاق ضبط مقاومة العزل |
الحد الأعلى 0.00-100.0MΩ 0 = إغلاق ، الحد الأدنى 0.00- 100 00MΩ |
| نطاق قياس مقاومة العزل | 0.20 - 100.00 متر مكعب |
| دقة قياس مقاومة العزل | 0.01 متر مكعب |
| دقة قياس مقاومة العزل | ± (قيمة قراءة 5٪ + 0.03٪ من نطاق القياس) |
| اختبار نطاق ضبط الوقت | 4.0 ~ 999.9 ثانية |
| دقة وقت الاختبار | 0.1 ثانية |
| اختبار دقة ضبط الوقت | ± (0.1٪ قيمة الإعداد + 0.05 ثانية) |
أسئلة و أجوبة
س: ما المقصود بوحدة اختبار السيارة:
ج: يتم اختبار السيارة بالكامل بشكل أساسي من خلال مسدس الشحن البطيء ومسدس الشحن السريع الشحن إلى مقبس الشحن البطيء الشحن ومقبس الشحن السريع الشحن وشاحن السيارة المتصل وبطارية الطاقة وأجزاء أخرى من الواجهة اختبار السلامة ، تتوفر عناصر الاختبار الرئيسية للجهد الصامد للتيار المستمر ، ومقاومة العزل ، ومقاومة الأرض ، وتيار التسرب (منفذ الشحن البطيء) ؛الغرض الرئيسي هو الكشف عن أداء الأمان لمقبس الشحن وواجهة الجزء المتصل به ؛يجب إيقاف تشغيل السيارة أثناء الاختبار للتأكد من أن جميع الطاقة والإلكترونيات الموجودة على السيارة. المفتاح في حالة غير نشطة.
1.الكشف عن وظيفة الشحن البطيء
إن اكتشاف وظيفة الشحن البطيء هو اكتشاف أداء الشحن البطيء لمركبات الطاقة الجديدة.يقوم المختبر بشحن مركبات الطاقة الجديدة من خلال واجهة الشحن البطيء للكشف عن حالة شحن السيارة ، بما في ذلك تأكيد الاتصال أثناء شحن التيار المتردد ، وجاهز الشحن ، ومرحلة البدء والشحن ، ونهاية الشحن العادي ، وتغيير دورة عمل PWM والاختبار الحالي.
وفقًا لوظيفة تأكيد اتصال الشحن ، يضيف مدقق الأمان أيضًا وظيفة تأكيد الاتصال بين مسدس الشحن ومقبس الشحن الخاص بعنصر اختبار الجهد العالي.عند توصيل مسدس الشحن بمقبس اختبار السيارة ، سيؤكد مدقق الأمان أولاً ما إذا كان الاتصال طبيعيًا.كشف الضغط العالي.
واجهة اختبار برنامج الكمبيوتر العلوي
2.اختبار وظيفة الشحن السريع
اختبار وظيفة الشحن السريع هو الكشف عن أداء الشحن السريع لمركبات الطاقة الجديدة.يقوم جهاز الاختبار بشحن مركبات الطاقة الجديدة من خلال واجهة الشحن السريع للكشف عن حالة شحن السيارة ، بما في ذلك مرحلة الفحص الذاتي ومرحلة جاهزية الشحن ومرحلة الشحن أثناء عملية الشحن بالتيار المستمر.، ينتهي الشحن العادي ، والكشف في الوقت الفعلي عن معلمات الشحن (بما في ذلك الجهد والتيار وسعة الشحن و SOC وتغيرات درجة حرارة البطارية وما إلى ذلك) من خلال اتصالات CAN والاختبارات الأخرى.
وفقًا لوظيفة تأكيد اتصال الشحن ، يضيف مدقق الأمان أيضًا وظيفة تأكيد الاتصال بين مسدس الشحن ومقبس الشحن الخاص بعنصر اختبار الجهد العالي.عند توصيل مسدس الشحن بمقبس اختبار السيارة ، سيؤكد مدقق الأمان أولاً ما إذا كان الاتصال طبيعيًا.كشف الجهد العالي.
