| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1002M |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |

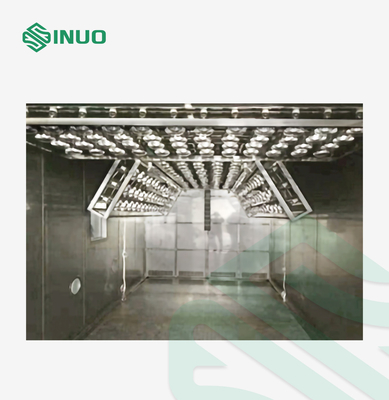

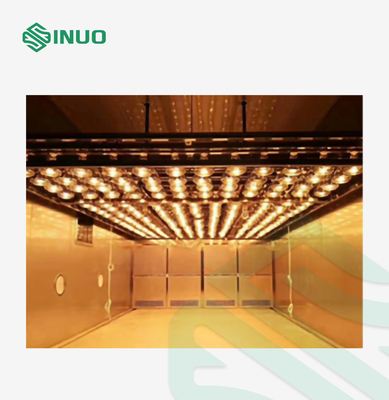

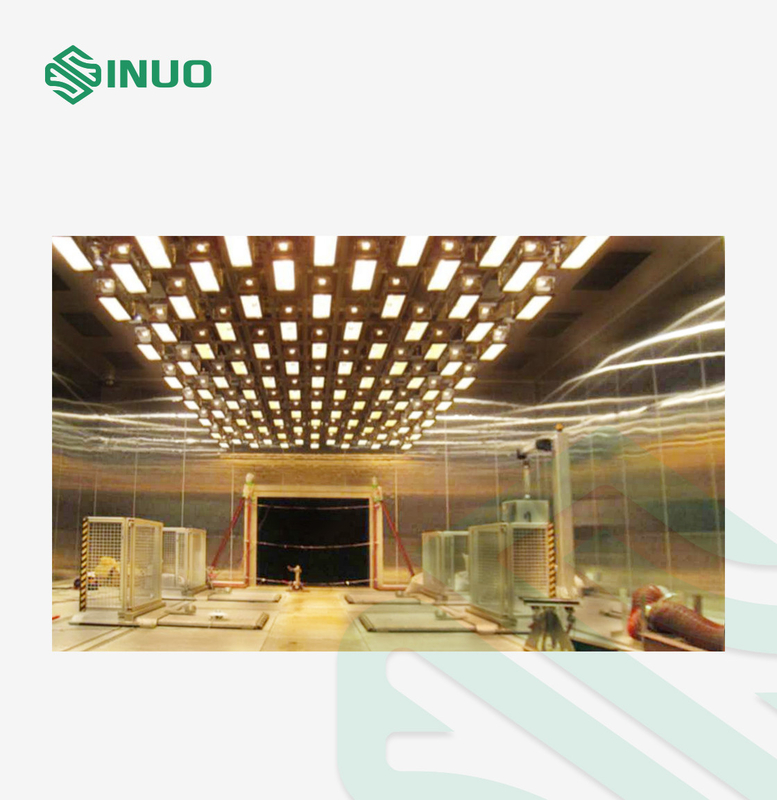

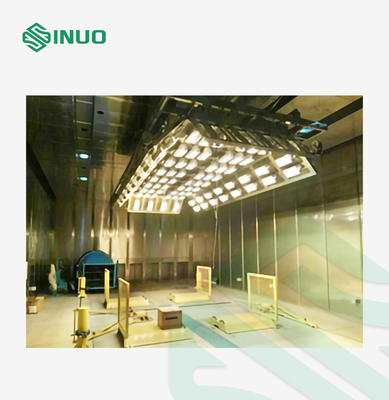

نظام اختبار إشعاع محاكاة الطاقة الشمسية الطيف الكامل للمركبة الكهربائية
المعايير والبنود المتوافقة
ISO 12097-2: "مركبات الطرق - مكونات الوسادة الهوائية - الجزء 2: اختبار وحدات الوسادة الهوائية"
DIN 75220: "شيخوخة مكونات السيارات في وحدات محاكاة الطاقة الشمسية"
MIL-STD 810 "اعتبارات الهندسة البيئية والاختبارات المعملية"
IEC 60904-9 "الأجهزة الكهروضوئية المسحوبة - الجزء 9: متطلبات أداء جهاز محاكاة الطاقة الشمسية"
IEC60068-2-5 "الاختبار البيئي - الجزء 2-5: اختبار Sa: محاكاة الإشعاع الشمسي على سطح الأرض وإرشادات لاختبار الإشعاع الشمسي"
نظرة عامة على المعدات
يتكون نظام الاختبار هذا من مزود طاقة تحكم ذكي ، وتصميم محسّن لمبيت المصباح العاكس ، ومصباح هاليد معدني Osram 2000W / 4000W ، وخزانة ، ومقياس إضاءة ، وما إلى ذلك ، والتي يمكنها محاكاة بيئة ضوء الشمس بشكل مثالي في ظل ظروف مختلفة.
من خلال الاقتران بالعوامل البيئية مثل درجة الحرارة والرطوبة وهطول الأمطار وتساقط الثلوج ، يمكن استخدامه لتقييم تأثير الإشعاع الشمسي المباشر على عينة الاختبار (حراري ، ميكانيكي ، كيميائي ، كهربائي ، إلخ) ، ويمكن أيضًا أن يكون تستخدم للكشف عن التفاعل بين المواد المختلفة في المكون.يمكن استخدام نظام محاكاة الإشعاع الشمسي وحده لاختبار الإلكترونيات والمواد والعينات صغيرة الحجم.يمكن أيضًا دمج أنظمة متعددة في مصفوفة ضوئية من خلال التصميم والتخطيط الاحترافيين ، والذي يمكن استخدامه في اختبارات السيارات والشاحنات والوحدات الكهروضوئية والقطارات والطائرات.
المعايير الفنية
| نطاق الإشعاع | ما يصل إلى 500 1200 واط / متر مربع (تعديل بدون خطوات) |
| توحيد شدة الضوء على السطح المشع | ± 10٪ |
| إنحراف نظام الإضاءة خلال 8 ساعات متواصلة | ≤ ± 5٪ |
| بعد أن يضيء النظام بثبات ، سيصل إلى وقت استقرار يبلغ ± 10٪ من القيمة المحددة | ≤2S |
هيكل النظام
يتكون النظام من إجمالي 21 (3 × 7) وحدة محاكاة لأشعة الشمس ، وكل وحدة محاكاة لأشعة الشمس لها نفس الطاقة ، والتي تبلغ 4KW بالتساوي.التوزيع المحدد هو كما يلي:
حجم مساحة الغرفة في الشكل 6.5 م × 2.5 م (الطول × العرض) ، وكل صندوق صغير عبارة عن وحدة محاكاة واحدة لأشعة الشمس.المسافة في اتجاه الطول 1 م ، والمسافة في اتجاه العرض 1.25 م ، وارتفاع السطح المرجعي للإشعاع 1500 مم ± 500 مم.
يجب أن يتزامن الخط المركزي الطولي لجهاز محاكاة ضوء الشمس مع الخط المركزي لمقياس دينامومتر الهيكل في الاتجاه الرأسي ، ويكون موضع التثبيت الإجمالي فوق منطقة حفرة مقياس دينامومتر الهيكل.
هيكل النظام
تتكون وحدة محاكاة ضوء الشمس من غطاء المصباح ومصباح الهاليد المعدني ومصدر الطاقة الذكي.يتم وضع مصدر الطاقة الذكي خارج غرفة الاختبار ، ويتم تثبيت مصابيح الهاليد المعدنية في مبيت المصباح وترتيبها في غرفة الاختبار وفقًا لمنطقة التشعيع المطلوبة.
مصدر المصباح
الجسم الرئيسي لمصدر المصباح عبارة عن مادة ألواح الألومينا المدفونة بالرمل ، والتي تقلل من وزن كل وحدة محاكاة لأشعة الشمس مع ضمان شدة مصدر المصباح.المواد العاكسة عبارة عن لوح ألومنيوم بحبيبات مرآة مستوردة ، مع انعكاس يصل إلى 97٪ ، انعكاس موحد ولا توجد بقع ضوئية.نظرًا لعملية الدرفلة والطلاء الكهربائي ، يتم ضمان الصلابة العالية القوة لسطح المرآة العاكسة ، كما يتم تقليل حدوث الحالة التي تقل فيها الانعكاسية بشكل كبير بسبب التنظيف والمسح اللاحقين.
يتم وضع ملف الإشعال في مصدر الطاقة.يمكن لجميع الهياكل والمكونات في مصدر المصباح المثبت في مساحة الاختبار أن تتحمل نطاقًا واسعًا من درجات الحرارة والرطوبة ، ومقاومة درجة الحرارة هي -70 ℃ ~ + 120 ℃ ، مما يتجنب أيضًا حزمة الجهد العالي في المصباح على المدى الطويل مقاومة درجات الحرارة العالية في القشرة عرضة للشيخوخة.
مصباح معدن هاليد
اعتماد تكنولوجيا مصباح الهاليد المعدني الأكثر تقدمًا.النموذج هو OSRAM HMI 4000 W / DXS والمعلمات المحددة لمصباح الهاليد المعدني هي كما يلي:
| المعلمات الكهربائية | القوة الاسمية | 4000 واط |
|
| قوة المصباح | 4000 واط | ||
| الجهد القياسي | 200 فولت | ||
| الجهد لمبة | 200 فولت | ||
| لمبة التيار | 24 | ||
| البيانات الضوئية | التدفق الضوئي الاسمي | 380000 ل | |
| درجة حرارة اللون | 6000 كيلو | ||
| مؤشر تجسيد اللون Ra | 90 | ||
|
منحنى الطيف لمصباح الهاليد المعدني نفسه قريب جدًا من الطيف الشمسي ، ويمكن محاكاة ضوء الشمس تمامًا بعد الضبط بواسطة مرشح مخصص.يظهر منحنى الطيف المفصل على اليمين.
|
|
||
الطاقة الذكية (EPS)
1) تتبنى وحدة الطاقة MCU عالية الأداء كنواة تحكم ، وخوارزمية التحكم في ناقلات عالية الدقة التي تضمن إخراجًا مستقرًا للطاقة ، بحيث يتم إصلاح سطوع المصباح ، ولا يتأثر بشبكة الإدخال الجهد والتبريد.
2) يمكن أن تحقق تعديلًا غير متدرج للإخراج بنسبة 20٪ إلى 100٪ ، وتبديد الحرارة الكلي صغير ، ولديها مجموعة متنوعة من طرق التحكم والاتصال.
| عرض لوحة التشغيل | حالة التشغيل | يمكن اختيار جهد خرج الشاشة ، تيار الخرج ، ضبط الطاقة ، درجة حرارة الوحدة ، إلخ |
| ضبط القياسات | يمكن تعيين القيم ذات الصلة بمرونة وفقًا للمتطلبات الفعلية | |
| وظيفة الحماية / التنبيه | التيار الزائد ، والجهد الزائد ، والجهد المنخفض ، والسخونة الزائدة ، وقصر الدائرة ، وفشل الذاكرة الداخلية ، وما إلى ذلك. | |
| بيئة | درجة الحرارة المحيطة | -10 ℃ ～ + 50 ℃ (بدون تجميد) |
| الرطوبة المحيطة | أقل من 90٪ RH (بدون صقيع) | |
| محيط | داخلي (لا يوجد ضوء شمس مباشر ، لا تآكل ، لا غاز قابل للاشتعال ، لا ضباب زيت ، لا غبار ، وما إلى ذلك) | |
| ارتفاع | أقل من 1000 م | |
