| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1001-2A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |
IEC 61851 غرفة اختبار مقاومة للماء لمحطة شحن السيارة الكهربائية
المعايير والبنود المتوافقة
IEC / CDV 61851-2-2: 1999 محطات شحن التيار المتردد للسيارات الكهربائية
IEC / CDV 61851-2-3: 1999 محطات شحن DC للسيارات الكهربائية
NB / T 33002-2018- المواصفات الفنية لأكوام شحن التيار المتردد للسيارات الكهربائية
فئة حماية شل GB / T4208-2017 (رمز IP)
IEC60529: 2013 درجات الحماية التي يوفرها الغلاف (رمز IP)
يمكننا تخصيص جميع أنواع غرف المطر.
المعايير الفنية
| مراقبة | تحكم PLC وشاشة تعمل باللمس 7 بوصة وتشغيل |
| قائد | محرك محرك |
| عناصر الاختبار |
IPX3 و IPX4 (دش) ، IPX5 ، IPX6 |
| كمية الدش IPX3 / 4 | 4 قطع ، اثنان في الأعلى ، اثنان على الجانب ، يمكن أن يتأرجح ، يمكن تخصيصها للزيادة |
| فوهات IPX5 / 6كمية |
4 ، 4 على الجانب ، يمكن تخصيصها للزيادة |
|
مسافة الدش والفوهة من مسافة الاختبار |
الضبط التلقائي |
|
متطلبات IPX3 / 4 |
القطر الخارجي ф 102mM ، القطر الكروي S ф 75.5mm ، الثقب الأوسط 1 ، الدائرتان الداخليتان 24 فتحة زاوية 30 درجة ، الدوائر الخارجية الأربع 96 ثقبًا زاوية 15 درجة ، إجمالي 121 ثقبًا ، قطر ф 0.5 مم ، إنتاج النحاس |
|
متطلبات IPX5 |
Ф 6.3 ملم |
| متطلبات IPX6 | Ф 12.5 ملم |
|
معدل المد و الجزر |
معدل التدفق IPX4: 10 ± 0.5L / دقيقة ؛ معدل التدفق IPX5: 12.5 + / - 0.625 لتر / دقيقة معدل التدفق IPX6: 100 + 5 لتر / دقيقة من خلال إعداد شاشة اللمس ، ومراقبة مقياس التدفق الإلكتروني ، والضبط التلقائي للنظام |
| وقت الاختبار |
0.01S ~ 99.9 دقيقة ، يمكن ضبطها مسبقًا |
| القرص الدوار |
ф 1600 مم ، السرعة 1 ~ 5r / دقيقة قابلة للتعديل ، قدرة تحمل تصل إلى 1000 كجم |
|
بيئة العمل |
درجة الحرارة المحيطة 5 ℃ ~ 35 ℃ ؛ الرطوبة النسبية ≤ 85٪؛ درجة حرارة بيئة العمل: 15 ~ 35 ℃ ؛ مزود الطاقة: AC 380V ؛50 هرتز. الضغط الجوي: 86kPa ~ 106kPa |
| تدابير الحماية |
حماية التسرب ، حماية الزائد ، حماية ماس كهربائى. |
مبدأ الاختبار
يصل مستوى حماية كومة الشحن بشكل عام إلى IP54 أو IP65 ، ومن الضروري إجراء اختبار المطر الشامل على كومة الشحن ، كما أن اختبار رش الماء مطلوب على جميع الأسطح.
ومع ذلك ، نظرًا للحجم الخارجي لركيزة الشحن (مشكلة الارتفاع بشكل أساسي) ، لا يمكن الاستحمام بالماء بالكامل باستخدام طريقة مطر أنبوب التأرجح التقليدية (حتى إذا تم اعتماد أكبر حجم لأنبوب التأرجح) ، وأنبوب التأرجح يحتل جهاز اختبار المطر مساحة كبيرة في الأسفل تتطلب مساحة 4 × 4 × 4 متر.
السبب هو مجرد مظهر ، السؤال الأكبر هو شحن كومة شحن مشتركة تصل إلى 100 كجم ، أكبر يمكن أن يصل إلى 350 كجم ، باستخدام محمل القرص الدوار العادي لا يمكن أن يصل إلى المتطلبات ، لذلك تحتاج إلى تخصيص مجموعة من المساحة الكبيرة ، يمكن أن تحمل ، تشوه يمكن تحقيق مرحلة الكائن ، وتدويرها بسرعة ثابتة أثناء الاختبار.

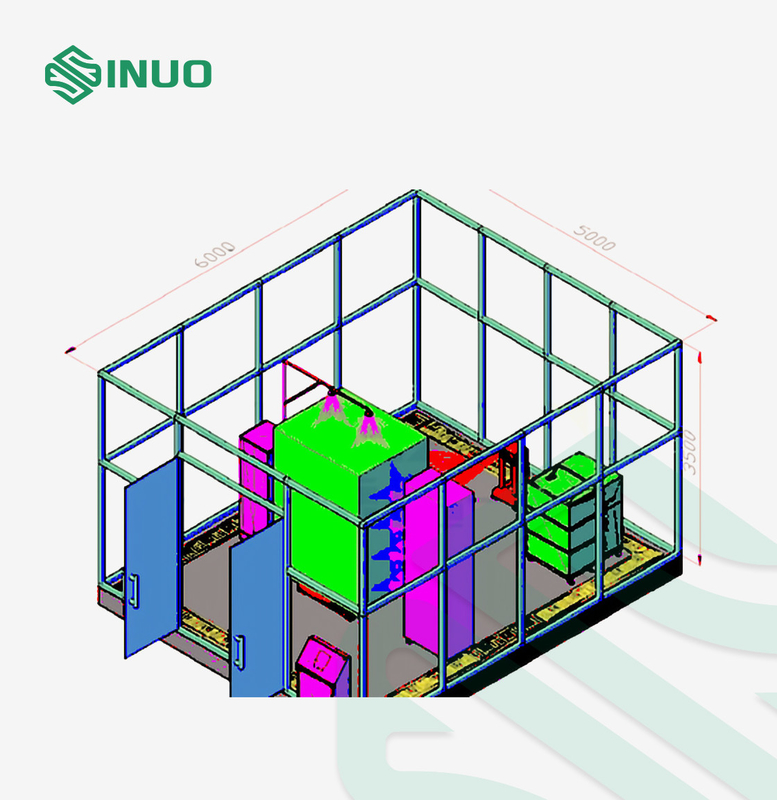

هيكل المعدات:
يتكون مخطط اختبار المطر كومة الشحن بشكل أساسي من جهاز المطر وجهاز رش المياه ونظام إمداد المياه ونظام التحكم ونظام الصرف الصحي.وفقًا لمتطلبات IEC60529-2013 ومعيار الصناعة الخاص بركيزة الشحن ، يتم تقديم نظام الاستحمام IPX4 وجهاز الرش الكامل IPX5 / 6 للجمع بين غرفة اختبار الدش.
ميزات المعدات
1.[تحكم متكامل]من خلال نظام التحكم المركزي المتكامل ، التحكم في حالة الرش الثلاث IPX4 ، IPX5 ، IPX6 ؛باستخدام البحث المستقل وتطوير إجراءات التشغيل ، من السهل ضبط جميع مفاتيح الوظائف من خلال شاشة اللمس وواجهة نظيفة وسهلة التشغيل.
2.[تيار ثابت تلقائي]يعتمد نظام إمداد المياه الذكي محول PID لتحقيق تيار ثابت تلقائي ، ويراقب التدفق في الوقت الفعلي من خلال أجهزة الاستشعار الإلكترونية ، ويعرضه مباشرة على شاشة اللمس.
3.[رذاذ عالمي]استخدام 4 أجهزة دش موزعة بالتساوي ، يمكن أن تصل مساحة الرش إلى 3 أمتار مربعة على الأقل ، وتغطي بالكامل تقريبًا كل السطح الخارجي لكومة الشحن (باستثناء الجزء السفلي).
4.[استشعار النزوح]يمكن للرش الجانبي والرش العلوي لجهاز الدش استشعار المسافة مع كومة الشحن ، ويمكنهما ضبط مسافة الرش تلقائيًا لتلبية المتطلبات القياسية (نطاق المسافة القياسي 300-500 مم).
5.[رذاذ سوينغ]يمكن أن يحقق الدش رذاذ التأرجح ، ومدى الرش ± 50 درجة قابل للتعديل ، وتردد التأرجح هو 1-20 مرة / دقيقة.يمكن لمسدس الرش IPX5 أن يتأرجح لأعلى ولأسفل في النطاق عن طريق ضبط ارتفاع التأرجح.
6.[كائنات قابلة للتحميل]تتبنى منصة التحميل تركيبًا مدمجًا ، والطاولة مستوية مع الأرض ، والطاولة محجوزة للفتحة ، ويتم نقل كومة الشحن بواسطة الرافعة الشوكية ، والتي يمكن أن تكون مريحة للتفريغ.منصة التحميل مصنوعة من صفيحة فولاذية بسمك 12 مم ، وقدرة التحمل الأساسية تصل إلى 1000 كجم.
