| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-1540L |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

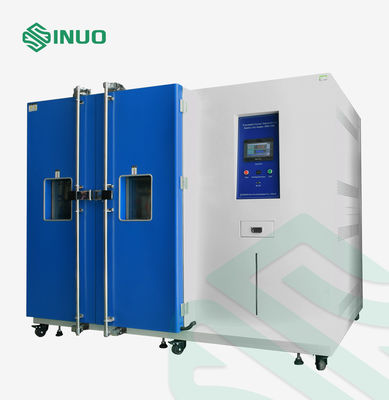

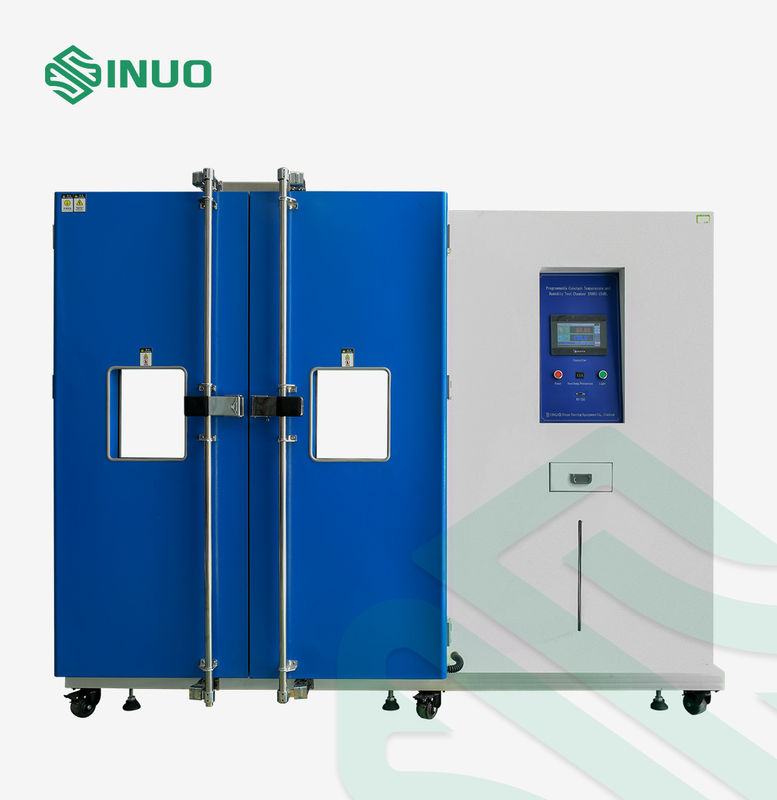

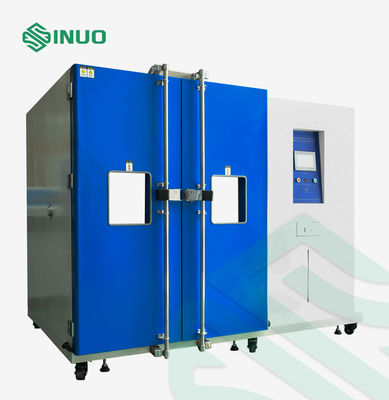

IEC 60068 غرفة اختبار الرطوبة في درجات الحرارة العالية والمنخفضة 1540 لتر
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
المعايير الفنية
| التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس | |
| حجم الغرفة (اختياري) | الحجم الداخلي | الحجم الخارجي |
| 80 لتر ، WDH = 400 × 400 × 500 مم | WDH = 1000 × 870 × 1700 مم | |
| 150 لتر ، WDH = 500 × 500 × 600 مم | WDH = 1050 × 970 × 1750 مم | |
| 225 لتر ، WDH = 600 × 500 × 750 مم | WDH = 1150 × 970 × 1900 مم | |
| 408 لتر ، WDH = 800 × 600 × 850 مم | WDH = 1350 × 1150 × 1950 مم | |
| 800 لتر ، WDH = 1000 × 800 × 1000 مم |
WDH = 1450 × 1300 × 2100 مم
|
|
| 1540 لتر ، WDH = 1100 × 1000 × 1400 مم | WDH = 1670 × 1500 × 2100 مم | |
| نطاق درجة الحرارة (اختياري) |
أ: -20 150 ℃ ؛ ب: -40 150 ℃ ؛ ج: -70 150 ℃ |
|
| نطاق الرطوبة | 20٪ 98٪ ر | |
| قرار درجة الحرارة | 0.1 ℃ | |
| تقلب درجات الحرارة | ± 0.5 ℃ | |
| توحيد درجة الحرارة | ± 2 ℃ | |
| انحراف الرطوبة | ± 3٪ رطوبة نسبية | |
| معدل التسخين | ≧ 2-3 درجة مئوية / دقيقة | |
| معدل التبريد | ≧ 0.7-1 درجة مئوية / دقيقة | |
| تكوين النظام الرئيسي | |

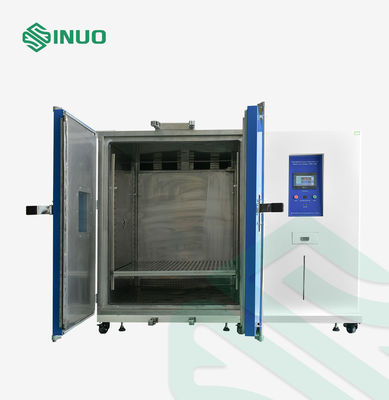

| هيئة الغرفة | الحجرة الداخلية مصنوعة من ألواح الفولاذ المقاوم للصدأ SUS304 # ، شكل دائري ، ناعمة وسهلة التنظيف |
| الحجرة الخارجية مصنوعة من صفيحة فولاذية مقاومة للصدأ 304 # ، مستديرة الشكل ، ناعمة وسهلة التنظيف | |
| ثقب الرصاص: الغرفة الداخلية والخارجية مجهزة بفتحة لولبية مع سدادة مطاطية | |
| مادة العزل: رغوة البولي يوريثان | |
| نافذة المراقبة: طبقة مزدوجة من الزجاج المقاوم للانفجار | |
| الرف: مصنوع من الفولاذ المقاوم للصدأ 304 ، رف قابل للفصل | |
| نظام التدفئة | طريقة التسخين: تدفئة كهربائية |
| اعتمادًا على أحدث إطار تسخين سيراميكي جديد ، فإن مادة السيراميك مقاومة لدرجات الحرارة العالية ومع عزل جيد ، ولن تسبب ظاهرة ماس كهربائى للتسرب.الوسط متصل بسلك تسخين مستورد ألماني ، قطر السلك سميك ، مقاومة درجات الحرارة العالية ومقاومة الاحتراق الجاف.يتم إدخال أنبوب الكوارتز الزجاجي في منتصف سلك التسخين ، لمنع عطل ماس كهربائى بسبب اتصال سلك التسخين بالغرفة المعدنية. | |
| التدوير الحراري: مجرى هواء التدوير القسري لضمان نقل الحرارة للسخان ، ولمنع ارتفاع درجة الحرارة المحلية ولضمان درجة الحرارة المطلوبة في غرفة العمل. | |
| نظام الترطيب | طريقة الترطيب: تعتمد بنية ترطيب خارجية ، تنتقل عبر مجرى الهواء.الميزة هي أن السرعة مستقرة والتأثير على درجة حرارة الصندوق الداخلي صغير ، بحيث يكون ارتفاع درجة الحرارة مستقرًا ويكون تأثير الترطيب مثاليًا. |
| أنبوب الترطيب: تصميم على شكل حرف U بالإضافة إلى ثقب مسبار درجة الحرارة الزائدة وخط التسخين ونظام التسخين يعتمدان نفس مادة العلامة التجارية المستوردة ، مع وظيفة مقاومة الجفاف لضمان عمر خدمة طويل ومتانة طويلة الأمد لأنبوب الترطيب. | |
| الترطيب والترطيب: يوجد صندوق إضافة الماء من نوع الدرج.يمكن ملاحظة مستوى الماء بصريًا من خلال مقياس عرض مستوى السائل في خزان المياه المتداول.يتم التحكم في مستوى الماء تلقائيًا.مع إنذار نقص المياه. | |
| نظام التبريد | طريقة التبريد: تبريد بالهواء باستخدام مبادل حراري ضاغط |
|
المكونات الرئيسية للتبريد: 1. يستخدم ضاغط Tecumseh المستورد من فرنسا ، والذي يستخدم المبرد الصديق للبيئة R404 و R23 DuPont. 2. صمامات التمدد والصمامات الإلكترونية هي المكونات الرئيسية لنظام التبريد ، كل دانفوس ، الدنمارك 3. الزيت والفلتر من شركة Emerson 4. زيت التبريد مستخرج من دب الجليد الأمريكي. 5. خطوط الأنابيب المستخدمة في نظام التبريد عبارة عن مواد نحاسية مستوردة ، والتي تتمتع بمزايا المرونة الجيدة وليس من السهل كسرها ولديها أفضل تأثير لامتصاص الصدمات لخصائص الاهتزاز على المدى الطويل لنظام التبريد. 6. المبخر والمكثف يستخدمان الماركات المحلية الشهيرة |
|
| دوران الهواء البارد: يضمن مجرى الهواء بالتدوير القسري عودة الهواء وإمداد الهواء بسلاسة ، مما يضمن توحيد درجة الحرارة في غرفة العمل. | |
| نظام التحكم | شاشة تعمل باللمس: TIME880 أو SAMWONTECH أو ما يعادلها |
| التحكم في درجة الحرارة: الضبط الذاتي لـ PID ، باستخدام مستشعر المقاومة البلاتيني فئة A PT100 | |
|
الوظيفة: اختبار القيمة الثابتة واختبار البرنامج اختبار القيمة الثابتة: عندما تتطلب بيئة الاختبار درجة حرارة ورطوبة واحدة فقط ، حدد هذا الوضع لضبط درجة الحرارة المطلوبة والرطوبة ووقت التشغيل. اختبار البرنامج: عندما تتطلب بيئة الاختبار درجات حرارة ورطوبة متعددة ، حدد هذا الوضع لضبط درجة الحرارة والرطوبة ووقت تشغيل كل برنامج.يمكن للمشغل ضبط تسلسلات تشغيل البرنامج ويمكنه إعداد ما يصل إلى 100 مجموعة من البرامج. |
|
| مخزن البيانات | مع واجهة منحنى درجة الحرارة والرطوبة ، يمكن تسجيل تغييرات البيانات والعمليات ، مع واجهة R232 القياسية أو واجهة اتصال قرص U ، يمكن تنزيل البيانات. |
| حماية سلامة | وظيفة ذاكرة إيقاف التشغيل ، حماية تسلسل الطور ، حماية التسرب ، حماية درجة الحرارة الزائدة ، حماية من الحمل الزائد للضاغط ، إنذار نقص المياه ، حماية غير طبيعية. |
نظرة عامة على المعدات
يتم استخدامه لاختبار البرودة والحرارة والرطوبة والجفاف للمواد الخام والأجهزة مثل الإلكترونيات والكهربائيين والأجهزة الكهربائية والبلاستيك وما إلى ذلك. والغرض من ذلك هو تأكيد موثوقية المنتجات في التخزين والنقل تحت درجات الحرارة العالية والمنخفضة بالتناوب والحرارة رطوبة.
يمكن أن يكون نطاق العينة عبارة عن أجهزة إلكترونية وكهربائية ، وغذاء ، وسيارات ، ومواد مطاطية وبلاستيكية ، وأجزاء ومواد للمعادن وغيرها من المنتجات ، مثل الألياف الضوئية ، وشاشات الكريستال السائل ، والكريستال ، والمحث ، وثنائي الفينيل متعدد الكلور ، والبطارية ، والكمبيوتر ، والهاتف المحمول ، والمطاط ، بلاستيك ، إلخ.
يتم استخدام نظام التسخين والترطيب والتبريد للتحكم في درجة الحرارة المحيطة والرطوبة وتغييرها في الغرفة ، لمحاكاة درجة الحرارة المحيطة والرطوبة والإجراءات المتناوبة التي يتطلبها المنتج.
تتبنى هذه الآلة هيكل غرفة مغلقة بالميزات التالية:
أ. لديها نطاق واسع للغاية للتحكم في درجة الحرارة والرطوبة لتلبية الاحتياجات المختلفة للمستخدمين.
B. إنها تعتمد على تعديل فريد لدرجة الحرارة ومتوازنة ووضع التحكم في الرطوبة لضبط درجة الحرارة وبيئة الرطوبة المثالية.قدرة التسخين والترطيب مستقرة ومتوازنة ، والتحكم في درجة الحرارة والرطوبة عالي الدقة وثبات عالي.
C. الاختيار التلقائي لدائرة التبريد: جهاز التحكم الأوتوماتيكي لديه القدرة على بدء تشغيل دائرة التبريد تلقائيًا وفقًا للقيمة المحددة لدرجة الحرارة ، ويمكن أن يبدأ التبريد مباشرة تحت حالة درجة الحرارة المرتفعة.يستخدم التبريد وحدة التكثيف المبردة بالهواء مع ضاغط مغلق بالكامل (مستورد).
د- الباب مجهز بنافذة مراقبة ، وهو مناسب لمراقبة حالة الاختبار لعينة الاختبار.
أسئلة و أجوبة
س: ما درجة الحرارة التي يمكن أن يصل إليها هذا الجهاز؟
ج: يمكننا تكوين نطاق درجة الحرارة وفقًا لمتطلبات العميل ، بشكل عام -20 ~ 150 درجة مئوية ؛- 40 ~ 150 درجة مئوية ؛- يمكن أن تكون 70 ~ 150 ℃ اختيارية ، ويمكن تخصيص نطاق درجة حرارة أخرى أيضًا.
س: ما هي خيارات الحجم لهذا الجهاز؟
ج: يمكن تخصيص حجم المعدات وفقًا لمتطلبات العميل.
س: هل الجهاز به الكثير من التقلبات في درجات الحرارة؟
ج: متطلباتنا الفنية لتقلب درجة الحرارة هي ± 0.5 ℃ ، لضمان دقة الاختبار.
