| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN887B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

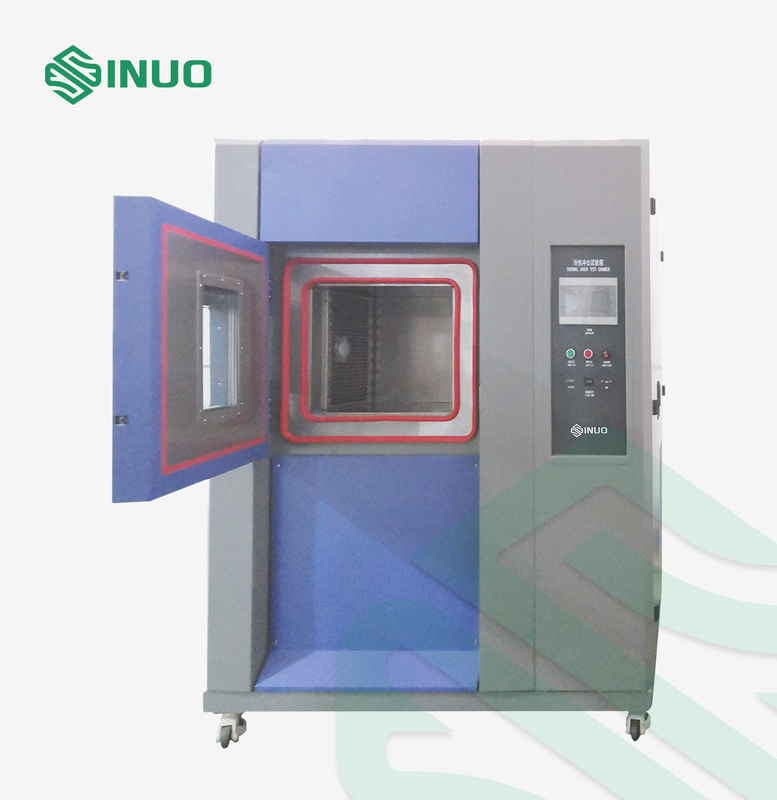

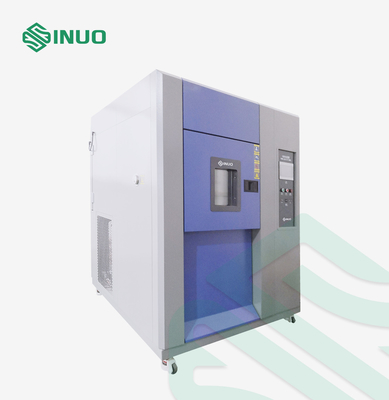

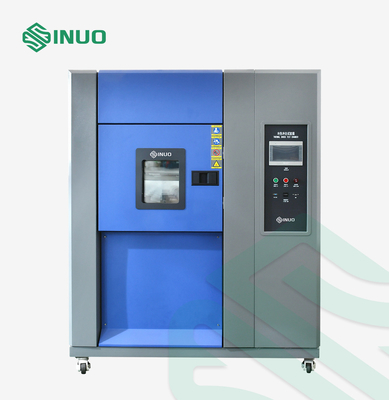

3 مناطق غرفة اختبار الصدمة الحرارية البيئية
المعايير والبنود المتوافقة
غرفة اختبار الصدمات الحرارية ثلاثية المناطق تفي بالمتطلبات القياسية لـ IEC 60068-2-1: 2007 ، الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار أ: بارد ، IDT ؛IEC 60068-2-2: 1974 الاختبارات البيئية للمنتجات الكهربائية والإلكترونية - الجزء 2: طرق الاختبار - الاختبارات ب: الحرارة الجافة ؛IEC 60068-2-14: 1984 ، إجراءات الاختبار البيئي الأساسية - الجزء 2: اختبار الاختبار N: تغيير درجة الحرارة ، IDT ؛MIL-STD-883 وما إلى ذلك.
نظرة عامة على المعدات
تتكون غرفة اختبار الصدمات الحرارية من 3 مناطق من ثلاث مناطق من منطقة تخزين الحرارة ذات درجة الحرارة العالية ومنطقة التخزين البارد ذات درجة الحرارة المنخفضة ومنطقة اختبار المنتج.توضع المنتجات المراد اختبارها في حجرة الاختبار.تم اعتماد التأثير الفريد للتخزين الحراري والتخزين البارد لهيكل تبديد الحرارة ، ويمكن تحقيق تأثير درجات الحرارة العالية المتناوبة وصدمات درجات الحرارة المنخفضة بسرعة من خلال تبديل المثبط.
يتم استخدامه لاختبار ما إذا كان المنتج يتأثر سلبًا بالتغير السريع في درجات الحرارة العالية والمنخفضة في طريقة الجسم المراد اختباره لا يتحرك.إنها معدات اختبار ضرورية للصناعات المعدنية والبلاستيكية والمطاطية والكهربائية والإلكترونية وقطع غيار السيارات وغيرها من الصناعات المادية.
المعايير الفنية
| نموذج |
SN887B-64L (اختياري) |
SN887B-80L |
SN887B-150L (اختياري) |
SN887B-270L (اختياري) |
|
| مادة الغرفة الداخلية (W * H * D) | 400 × 400 × 400 | 400 × 500 × 400 | 600 × 500 × 500 | 750 × 600 × 600 | |
| مادة الغرفة الخارجية (W * H * D) | 1440 × 1910 × 1825 | 1450 × 2040 × 2000 | 1620 × 2040 × 2100 | 1870 × 2100 × 2140 | |
| نطاق صدمة درجة الحرارة |
-40 درجة مئوية + 150 درجة مئوية -55 درجة مئوية + 150 درجة مئوية (اختياري) -65 درجة مئوية + 150 درجة مئوية(اختياري) |
||||
|
درجة حرارة التخزين البارد النطاق في منطقة درجات الحرارة المنخفضة |
-10 ℃ ～ -50 ℃ -10 ℃ ～ -65 ℃(اختياري) -10 ℃ ～ -75 ℃(اختياري) |
||||
|
درجة حرارة تخزين الحرارة النطاق في منطقة درجة حرارة عالية |
+ 50 ℃ ～ + 180 ℃ | ||||
| وقت إعادة الضبط الأثر | حوالي 5 دقائق | ||||
|
وقت درجة حرارة ثابتة صدمة درجات الحرارة العالية والمنخفضة |
أكثر من 30 دقيقة | ||||
| وقت التحويل | ≤10s | ||||
|
تقلبات درجات الحرارة في منطقة العينة |
± 0.5 ℃ (عند درجة حرارة ثابتة) | ||||
| نطاق دقة درجة الحرارة | دقة الإعداد: ± 0.1 ℃ ، دقة الإشارة: ± 0.1 ℃ ، الدقة: ± 0.1 ℃ | ||||
| اختلاف درجة الحرارة | ± 2 درجة مئوية (بدون حمل ، في حالة ثابتة) | ||||
| جهاز استشعار درجة الحرارة | عالية الدقة درجة حرارة PT100 | ||||
| المبرد | R404a ، R23 | ||||
| هيكل الغرفة | مع منطقة اختبار المنتج المستقلة ، منطقة تخزين درجة حرارة عالية ، منطقة تخزين درجة حرارة منخفضة | ||||

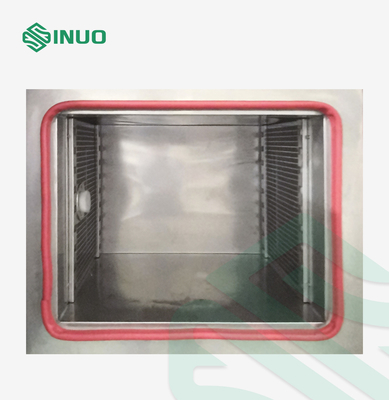

| مادة الغرفة الداخلية | لوحة الفولاذ المقاوم للصدأ SUS304 | ||||
| مواد الغرفة الخارجية | ورنيش الخبز المدلفن على البارد | ||||
| مادة العزل | إسفنج بولي يوريثان صلب + قطن عازل | ||||
| طريقة الدوران | مروحة متعددة الأجنحة | ||||
| سخان | سخان كهربائي من سبائك النيكل | ||||
| مكثف | مكثف ذو أنبوب صدفي (مبرد بالماء) | ||||
| المبخر | نوع زعنفة عالي الأداء مع ضبط تلقائي لسعة التحميل ، والذي يمكن استخدامه لفترة طويلة في ظل درجات حرارة منخفضة وظروف رطوبة عالية بدون صقيع | ||||
| مراقب | شاشة تحكم تعمل باللمس LCD ملونة مقاس 7 بوصات + وحدة PLC | ||||
| قدرة البرنامج | سعة البرنامج القابلة للاستخدام: 120 مجموعة على الأكثر ؛ضبط الوقت: 99 ساعة و 59 دقيقة لكل مقطع ؛ | ||||
| قوة التشغيل | حوالي 9 30KW (قم بتشغيل نظام التدفئة والتبريد تلقائيًا وفقًا لحساب PID) | ||||
| مزود الطاقة | 380V ± 10٪ V ؛50 هرتز ؛ثلاث مراحل من أربع أسلاك + سلك تأريض ، مقاومة التأريض الواقية أقل من 4Ω | ||||
| معدات السلامة | الحماية من درجة الحرارة الزائدة ، حماية المحرك الزائد ، مفتاح حماية الجهد العالي للضاغط ، مفتاح الحماية من الحرارة الزائدة للضاغط ، حماية الضاغط من التيار الزائد ، مفتاح حماية المرحلة العكسية للجهد الزائد ، قاطع دائرة التسرب ، حماية غير طبيعية لمياه التبريد. | ||||
أسئلة و أجوبة
س: ما الفرق بين غرفة اختبار الصدمة الحرارية 3 مناطق و 2 منطقتين؟
ج: غرفة اختبار الصدمات الحرارية ذات المنطقتين ، وتسمى أيضًا غرفة اختبار الصدمة الحرارية من نوع السلة.تحتوي غرفة الاختبار على منطقتين فقط ، منطقة درجة الحرارة المرتفعة ومنطقة درجة الحرارة المنخفضة ، ولا توجد منطقة اختبار."منطقة الاختبار" الخاصة بها عبارة عن سلة معلقة محملة بعينات اختبار للتنقل بين منطقة درجات الحرارة المرتفعة ومنطقة درجات الحرارة المنخفضة.وقت التحويل 10 ثوانٍ فقط ، والذي يمكنه محاكاة صدمة التحويل الفوري لدرجة الحرارة بشكل أفضل.
تنقسم غرفة اختبار الصدمات الحرارية ثلاثية المناطق إلى ثلاثة أجزاء: منطقة درجة حرارة عالية ، ومنطقة اختبار ، ومنطقة درجة حرارة منخفضة.من السهل جدا اختبارها.وضع عينة الاختبار في الموضع الأوسط ، عندما يتم تبديل درجة الحرارة ، يجب فتح صمام الباب المقابل فقط.
