| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN8810C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

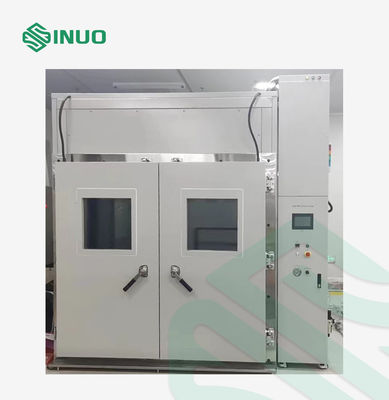

غرفة اختبار رش الملح الشاملة
المعايير والبنود المتوافقة
يمكن لغرفة اختبار رش الملح الشاملة إجراء اختبار رش الملح المحايد (NSS) ، واختبار رش الملح بحمض الخليك (ASS) ، واختبار رش ملح حامض الخليك المعجل بالنحاس (CASS) وفقًا لـ GB / T10125-2012 ، ASTM B117-2002 ، BS7479: 1991 ، يمكن أيضًا إجراء اختبار التآكل الدوري وفقًا لاختبار IEC 60068-2-52 kb ، GM9540P ، PV1210 ومعايير أخرى.
غرفة الاختبار هذه تلبي متطلبات ES 5454 ، GJB150A ، ASTM B117 ، ASTM B368 ، ASTM B380 ، ASTM D1735 ، ASTM D2247 ، ASTM G85 A1 ، GM4465P ، ISO9227 ، DIN 50021 ، PV1210 ، NES M0007 ، 33 (طريقة CCT-1) ،إلخ.
المعايير الفنية
| 1. سعة الغرفة الداخلية |
5.4 متر مكعب يمكن تخصيص |
| 2. حجم الغرفة الداخلية |
1500 * 1500 * 2400 مم (عرض * عمق * ارتفاع) يمكن تخصيص |
| 3. الأبعاد الخارجية |
1800 * 2000 * 3000 مم (عرض * عمق * ارتفاع) تخضع للتصميم الفعلي |
| 4. نطاق درجة الحرارة | 15 ℃ ～ 70 (قابل للتعديل) |
| 5. دقة درجة الحرارة | دقة درجة الحرارة: 0.01 ℃ |
| توحيد درجة الحرارة: ≤2 ℃ | |
| تقلب درجة الحرارة: ± 0.5 درجة مئوية | |
| 6. معدل التسخين والتبريد |
تسخين: 15 ～ + 60 ℃ ≤50 دقيقة ، التبريد: + 60 ℃ ～ 15 70 دقيقة ، |
| 7. نطاق الرطوبة | 50٪ 98٪ ر |
| 8. انحراف الرطوبة |
± 3٪ رطوبة نسبية (> 75٪ رطوبة نسبية) ± 5٪ RH (≤75٪ RH) |
| 9. حجم الرش | 1.0 ～ 2.0 مل / 80 سم2/ H (اجمع 16 ساعة على الأقل ، خذ متوسط القيمة) |
| 10. رش الضغط | 1.00 ± 0.01kgf / سم2 |
| 11. قيمة PH للجرعة | محايد 6.0 7.0 ؛حمضي 3.0 ～ 3.1 |
| 12. محلول الرش | قيمة PH: محايد 6.5 7.2 ؛حمضي 3.1 ～ 3.3 |
| 13. النطاق الزمني | 1S ～ 9999H ، يمكن ضبط الوقت بشكل تعسفي |
| 14. اختبار درجة حرارة رذاذ الماء المالح المحايد | غرفة الاختبار: 35 ± 1 ، برميل الهواء المشبع: 47 ℃ ± 1 |
| 15. اختبار درجة حرارة التجفيف | درجة حرارة المختبر: 50 ~ 70 ℃ ± 2 ، الرطوبة: أقل من 30٪ ± 3٪ RH |
| 16. اختبار الترطيب | درجة حرارة المختبر: 40 ~ 50 ℃ ± 2 ℃ ، الرطوبة: أكثر من 93٪ RH ، قابلة للتعديل |
| 17. صيانة درجة حرارة الغرفة | حافظ على درجة حرارة المختبر عند 25 ± 1 ℃ |
| 18. مادة الغرفة الداخلية | لوح بلاستيك PP سميك 10 مللي متر |
| 19. مادة الغرفة الخارجية | لوح بلاستيك PP سميك 10 مللي متر |
| 20. حجم فتح الباب | تم ضبط البوابة في اتجاه العمق وتعتمد هيكل باب واحد ، الحجم: 1100 × 1500 مم (العرض * الارتفاع ، يمكن تعديل الحجم) |
| 21. نافذة المراقبة | توجد نافذة مراقبة (الحجم: 300 × 400 مم (عرض * ارتفاع) ، يمكن تعديلها) على الباب ، وهي عبارة عن نافذة تسخين ذات طبقة مقاومة جوفاء ونافذة مراقبة مقاومة الصقيع |
| 22. وزن المنتج | تقريبا.1000 كجم |
| 23. المنتج امدادات الطاقة | ثلاث مراحل خمس أسلاك ، 20KW |
| 24. التصميم الداخلي لغرف رش الملح |
التصميم العلوي والمكثفات الموجودة على الجدار الداخلي لن تقطر على عينة الاختبار (تم اعتماد هيكل المنحدر)
|
نظرة عامة على المعدات
يتكون هذا النظام من غرفة التكييف ، والسخان الجاف ، والمبخر (التبريد) ، وأنبوب تمديد المرطب ، ومروحة الطرد المركزي ، وما إلى ذلك. والغرض من ذلك هو ضبط درجة الحرارة الجافة والهواء الرطب في غرفة التكييف بعد الخلط الكافي ، وإرساله إلى غرفة العمل ، أدخل في فتحة تهوية العودة ، وأعيد إلى تجويف الضبط لمواصلة الدورة ، وتكرار الدورة.
اعتماد طريقة رش تدفق الهواء ومبدأ السيفون ، يتم تفتيت محلول الملح الممتص من خلال الفوهة ، ويكون حجم جزيء الانحلال موحدًا ، مما يضمن استمرارية الاختبار واستقراره.
التكوين القياسي:
| SN | ماركة | تخصيص |
| مادة الغرفة الداخلية | لوح بلاستيك PP بسماكة 10 مللي متر | |
| مادة الغرفة الخارجية | لوح بلاستيك PP بسماكة 10 مللي متر | |
| الوحدة وغرفة التحكم | لوح بلاستيك PP بسماكة 10 مللي متر | |
| باب مزدوج الفتح | ||
| نافذة المراقبة | 30 * 40 سم | |
| محرك دورة | 750 واط | |
| ضاغط | تيكومسيه الفرنسية | مغلق تماما |
| مكثف | نوع زعنفة الحمل القسري | |
| المبخر | سبائك التيتانيوم 3/8 نوع الزعانف | |
| فاصل الزيت | سلسلة AW | |
| مفتاح الجهد العالي والمنخفض | دانفوس | |
| مجفف | ||
| شبابيك | ||
| الصمام الكهرومغناطيسي | كاستل | |
| صمام توسع | ||
| المبردات | جوهوا | R404A |
| مراقب | تايوان وينفيو | |
| المستشعر | مستورد | PT100 |
| يُحوّل | تايوان مين حسنا | نوع الحماية من التسرب |
| المقاولين | شنايدر | |
| أنبوب تسخين | سبائك التيتانيوم | |
| واقي طور عكسي | ديليكسي | |
| على مدى حماية درجة الحرارة | قوس قزح الكوري | 50 ℃ ~ 300 ℃ |
| مرحل الحالة الصلبة | تايوان ميغاير | 40DA |
| تناوب | شنايدر | 220 فولت |
| كابل | 0.75 ~ 10 | |
| فوهة | ||
| ملحقات تعمل بالهواء المضغوط | ||
| دلو التشبع | ||
| اسطوانة القياس | ||
| دلو محلول ملحي | ||
| ضوء ثلاثة ألوان | ||
| كوب جمع |
وصف أداء المعدات
| 1. مادة الغرفة الداخلية | لوح بلاستيك PP بسماكة 10 مللي متر |
| 2. مادة الغرفة الخارجية | لوح بلاستيك PP بسماكة 10 مللي متر |
| 3. زجاجة ملحق الكاشف | زجاجة إعادة تعبئة كاشف مدمجة مخفية ، سهلة التنظيف والتشغيل. |
| 4. ضغط تشبع البرميل | إنها مصنوعة من الفولاذ المقاوم للصدأ SUS316 # ، 2 مم ، مع مقاومة للتآكل ، مقاومة درجات الحرارة العالية وأفضل تأثير للحفاظ على الحرارة. |
| 5. باب غرفة الاختبار | يعتمد باب الغرفة بابًا مفتوحًا ، وحجم الباب 800 * 1800 مم ، وهو مناسب لمنتجات الاختبار والمختبرين للدخول والخروج.توجد نافذة مراقبة (الحجم: 300 × 400 مم (العرض * الارتفاع) ، يمكن تعديلها) على الباب ، وهي عبارة عن نافذة تسخين بفيلم مجوف مقاوم للصقيع ونافذة مراقبة مقاومة الصقيع ، وهي مصنوعة من طبقة مزدوجة مقسى بالفراغ زجاج مع نظام تسخين.يمكن للمشغل رؤية مساحة الاختبار بالكامل من نافذة المراقبة ؛وهو يعزل بشكل فعال التبادل الحراري داخل وخارج الغرفة وتسرب رش الملح. |
| 6. نظام دوران التدفئة | (1) يعتمد محرك مجرى الهواء على محرك مقاوم لدرجة الحرارة العالية بعمود طويل من الفولاذ المقاوم للصدأ ، ومجهز بعجلة رياح طرد مركزي من الفولاذ المقاوم للصدأ 304 + مادة طلاء الخبز ودوران داخلي قسري مع مزايا الضوضاء المنخفضة ، وسرعة الرياح السريعة ، والرياح القوية ، إلخ. |
| (2) تعتمد مجرى الهواء المتداول نمط تصميم مخرج الهواء العلوي والعودة المنخفضة للهواء ، والتي يمكن أن تجعل تقلبات درجة الحرارة والرطوبة في المستودع البيئي بأكمله لها تقلبات صغيرة وتوحيد جيد ؛ | |
| (3) أنبوب التسخين مصنوع من سبائك التيتانيوم ، مع مزايا مقاومة درجات الحرارة العالية والمنخفضة ، والحرارة الرطبة ، وتآكل رش الملح.يمكن أن يضمن التشغيل المستقر للنظام لفترة طويلة. | |
| 7. نظام التبريد | (1) يتم استخدام ضاغط التبريد الفرنسي الأصلي المستورد من Tecumseh للتبريد وإزالة الرطوبة من النظام |
| (2) المكثف المبرد بالهواء ، والذي يمكن أن يتكيف مع بيئات درجات الحرارة والرطوبة المختلفة | |
| (3) مبخر ذو زعانف متعددة المراحل عالي الكفاءة (مادة سبائك التيتانيوم ، مضمونة لتكون غير قابلة للتآكل) ، هيكل متعدد المراحل ، يستفيد بالكامل من قدرة تبريد الضاغط ، يلبي متطلبات الاختبار إلى أقصى حد ، يوفر استهلاك الكهرباء ، وإطالة عمر استخدام الضاغط. | |
| (4) يتم فصل زيت التبريد عن المبرد ، بحيث تؤدي المادتان واجباتهما | |
| (5) قم بتخزين المكونات السائلة في المبرد لمنع الضاغط من توليد مطرقة سائلة | |
| (6) قدرة التبريد لنظام الضبط الخشن لصمام الملف اللولبي Danfoss | |
| (7) يتم استخدام مجفف المرشح لمنع الجسيمات الصلبة مثل برادة الحديد وخبث اللحام والأوساخ ، حتى لا تسد الممر.يتم استخدام المجفف لامتصاص الرطوبة المنتشرة مع المبرد لتجنب "سدادات الثلج" في صمام التمدد والممر. | |
| (8) لامتصاص الاهتزاز الناتج عن الضاغط وحماية نظام خطوط الأنابيب بالكامل. | |
|
8. نظام التحكم |
1) تايوان Weinview 7 بوصة TFT لون حقيقي واجهة شاشة LED LCD تعمل باللمس (65535 لون حقيقي ، الدقة 800 * 480) يعتمد المنتج وضع تشغيل شاشة اللمس عالية الدقة المقاومة ، ويمكن للمشغل استخدام قلم اللمس مباشرة للنقر على الشاشة لتحديد الوظائف أو ضبط المعلمات. |
| (2) يمكن أن تصل سعة البرنامج إلى 127 برنامجًا ، و 1520 قسمًا ، وتشغيل طويل للغاية ، و 32000 ساعة لكل قسم ، و 32000 دورة كحد أقصى. | |
| (3) وظيفة عرض الشاشة: يمكن لشاشة عرض LCD عرض ظروف الاختبار (بما في ذلك قسم درجة الحرارة وأوقات الدورة ووقت التشغيل والوقت المتبقي ، وما إلى ذلك). | |
| (4) إنه مناسب للاستخدام في ظروف الإنتاج المختلفة مع وظائف التحكم في العمليات والتحكم في القيمة الثابتة. | |
| (5) يمكن لإعداد منحدر درجة الحرارة التحكم بحرية في وقت التشغيل ومعدل التسخين. | |
| (6) وظيفة بدء الموعد ، بعد وصول وقت النظام إلى الوقت المحدد ، سيتم تشغيل النظام تلقائيًا ، ويمكن التحكم في وقت التشغيل وحالة العمل في غرفة الشيخوخة بحرية. | |
| (7) وظيفة إعادة التشغيل عند انقطاع التيار الكهربائي ، حدد التشغيل البارد / التشغيل الساخن / المقاطعة. | |
| (8) يعتمد التحكم في درجة الحرارة نظام PID + SSR.يمكن أن يؤدي التزامن والتحكم المنسق في النظام إلى تحسين استقرار ومدة صلاحية مكونات وواجهات التحكم. | |
| (9) منحنى الوقت الحقيقي والاستعلام التاريخي عن المنحنى ، وهو أمر ملائم للمستخدمين لمراقبة التغيرات في درجات الحرارة في الوقت الفعلي. | |
| (10) وظيفة تفريغ التاريخ. | |
| (11) وظيفة النسخ الاحتياطي للملفات. | |
| (12) مزودًا خارجيًا بواجهة اتصال USB ، والتي يمكن توصيلها بجهاز كمبيوتر للتشغيل عن بُعد.لديها وظائف حفظ وطباعة المنحنيات والبيانات التجريبية. | |
| (13) قم بتشغيل وظيفة التراكم ، وهي ملائمة للعملاء للتحقق من حالة استخدام المنتج للصيانة والصيانة المقابلة. | |
| (14) يمكن لوظيفة شاشة التوقف إطالة عمر خدمة شاشة LCD بشكل أفضل. | |
| (15) عندما يكون النظام معيبًا ، يمكنه عرض معلومات الأعطال وأسباب الخطأ والحلول وما إلى ذلك. | |
| (16) يحتوي على وظيفة إعداد مستوى الإذن لتجنب سوء تشغيل المستخدم. | |
| (17) واجهة باللغة الإنجليزية. | |
|
(18) وضع التحكم: PID (مشتق متناسب - متكامل) حساب تلقائي ، التحكم PID بسيط وسهل الفهم ، ولا يتطلب نماذج نظام دقيقة ومتطلبات أخرى قيد الاستخدام. |
|
| (19) في الإعداد ، في حالة حدوث خطأ ، سيتم توفير إشارة تحذير. | |
| (20) وظيفة التشغيل والإيقاف (يمكن التحكم في إضاءة غرفة الاختبار بواسطة وحدة التحكم) ، مما يوفر تكلفة المصمم ويزيد من راحة الاستخدام. | |
| (21) مستشعر درجة الحرارة: باستخدام DIN PT-100Ω (مستشعر البلاتين). | |
| 9. تصميم الدوائر | تصميم الدوائر الرقمية بالكامل ، والتحكم الدقيق في درجة الحرارة ، والمواد الكهربائية عالية الجودة ، وتصميم الأسلاك المعقول ، وعمر الخدمة الطويل ، ووظائف الاختبار الكاملة. |
| 10. طريقة إضافة الماء | مع وظيفة تعبئة المياه الأوتوماتيكية / اليدوية ، يمكنها تجديد مستوى الماء تلقائيًا دون مقاطعة الاختبار عندما يكون مستوى الماء غير كافٍ.تتطلب غرفة الاختبار أن يكون لها مدخل ماء خارجي ، ومجهزة بصمام ملف لولبي تلقائي لمدخل المياه وجهاز استشعار مستوى الماء ، لتحقيق إعادة تزويد المياه تلقائيًا إلى غرفة الاختبار ؛من أجل تحقيق الغرض من المختبر غير المراقب.) |
| 11. ضباب الختم | يتم إغلاق باب مانع تسرب الضباب بشريط سيليكون لمنع تسرب الضباب. |
| 12. نظام تزويد الهواء | يبلغ ضغط الهواء 1 كجم / سم² ويتم تعديله إلى قسمين.يتم تعديل القسم الأول تقريبًا إلى 2 كجم / سم 2 ، باستخدام مرشحات هواء مستوردة مع وظيفة تصريف.القسم الثاني هو ضبط دقيق 1Kg / cm² ، ¼ مقياس ضغط ، والشاشة دقيقة ودقيقة. |
| 13. طريقة الرش | مبدأ برنولي: يمتص الماء المالح ثم يتحول إلى ذرات ، تكون درجة الانحلال موحدة ، ولا توجد ظاهرة تمنع التبلور ، مما يضمن الاختبار المستمر.الرش المستمر والمتقطع. |
| 14. فوهة | فم زجاجي كريستالي دقيق (PYREX) 10000 ساعة لضمان عدم وجود قلق بشأن انسداد الكريستال. |
| 15. حجم الرش | حجم الرش قابل للتعديل من 1 إلى 2 مل / ساعة (يتطلب معيار مل / 80 سم 2 / ساعة 16 ساعة من الاختبار للعثور على متوسط الحجم).تتبنى أسطوانة القياس تركيبًا مدمجًا ، مع مزايا المظهر الجميل والأنيق ، والتشغيل المريح والمراقبة ، وتقليل مساحة التثبيت للأداة. |
| 16. نظام إزالة الضباب | قم بتنظيف ضباب الملح في غرفة الاختبار عند إغلاق الماكينة لمنع الغاز المسببة للتآكل من التدفق إلى الخارج وإتلاف الأدوات الدقيقة الأخرى في غرفة الاختبار. |
| 17. جهاز حماية السلامة |
1. عندما يكون في مستوى الماء المنخفض ، يتم قطع إمداد الطاقة تلقائيًا ، ويقوم جهاز ضوء تحذير السلامة بشكل ديناميكي بالظهور / الطنين للتنبيه. 2. عند انتهاء درجة الحرارة ، يتم قطع طاقة السخان تلقائيًا ، ويتم عرض جهاز ضوء تحذير الأمان ديناميكيًا. 3. عندما يكون في مستوى الماء منخفض الكاشف (الماء المالح) ، يتم عرض جهاز ضوء تحذير الأمان بشكل ديناميكي. 4. وظيفة حماية التسرب هي منع الإصابة الشخصية وفشل الأداة بسبب تسرب الخط أو ماس كهربائى. 5. يتبنى خزان التسخين البرميل المشبع بالضغط في المختبر جهاز تحكم في درجة حرارة أمان التمدد السائل 0 ~ 110 ℃ (قوس قزح من كوريا الجنوبية).تعتمد أنظمة إضافة المياه الأوتوماتيكية واليدوية ، والتي تعمل تلقائيًا أو يدويًا على تجديد مستوى الماء لخزان الضغط والمختبر لمنع نقص المياه وتلف درجات الحرارة العالية جدًا للأداة |
| 18. خزان المياه المالحة | يجب تجهيز غرفة الاختبار بحوض كبير للمياه المالحة للسماح بالرش المستمر لأكثر من 60 ساعة دون إضافة الماء المالح. |
س: ما هو ملفالحجم الفعال لهذا الجهاز؟
ج: إنه كذلك5.4 متر مكعب.يمكن تخصيص حجم العمل.
س: ما هو حجم الغرفة الداخلية لهذا الجهاز؟
ج: إنه 1500 * 1500 * 2400 مم (W * D * H).
س: هل حجم ودرجة حرارة الجهاز ثابتة؟
ج: يمكن تخصيص حجم ودرجة حرارة الجهاز ، يرجى الاتصال بنا للحصول على مقترحات مخصصة.
