| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN886-6m³ |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

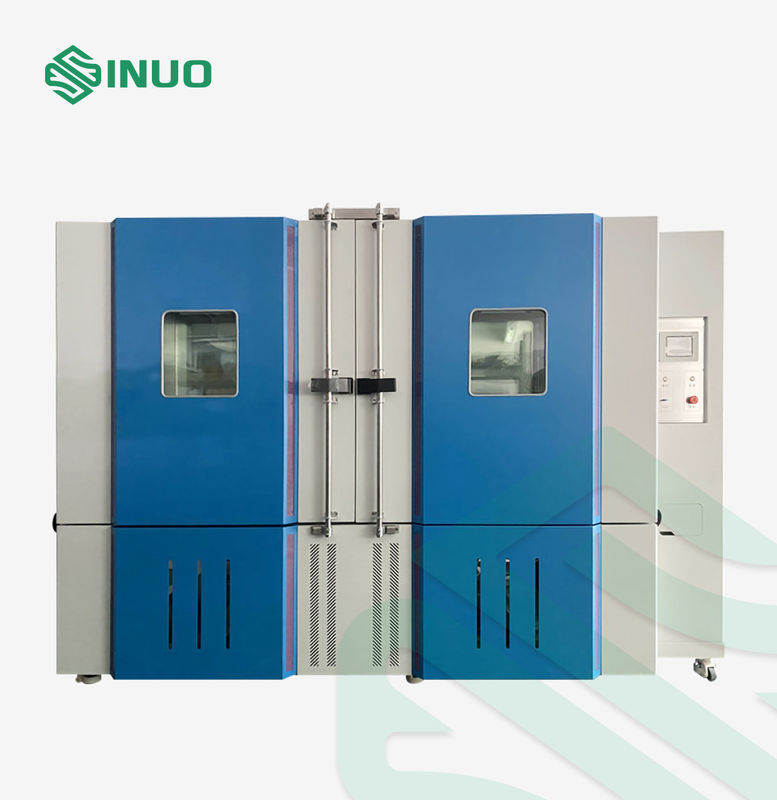

6m³ المشي في غرفة اختبار درجة الحرارة العالية والمنخفضة بالتناوب
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
نظرة عامة على المعدات
تحاكي غرفة الاختبار هذه البيئة المتغيرة لدرجة الحرارة والرطوبة للمنتجات أو المواد.يتم استخدامه على نطاق واسع في اختبار القدرة على التكيف للأجهزة الكهربائية والإلكترونية والأدوات والمقاييس وأجزاء المنتج الأخرى تحت درجة حرارة عالية ومنخفضة وبيئة رطبة أثناء التخزين والنقل والاستخدام ، لتحديد قابلية التكيف مع درجات الحرارة للمنتجات أو المواد المذكورة أعلاه إلى المرتفع والمنخفض درجة الحرارة والبيئة الرطبة ، خاصة بالنسبة لتغيرات كهربة المنتج في الأداء والخصائص الميكانيكية.
سمات:
1. يتميز نظام الاختبار بالتصميم الهيكلي المتقدم والمعقول ، وعملية التصنيع الموحدة ، والمظهر الجميل والمظهر السخي.
2. المكونات الوظيفية الرئيسية لغرفة الاختبار هي تلك ذات العلامات التجارية المشهورة عالمياً.غرفة الاختبار لديها أفضل تحكم في الضوضاء وتوفير الطاقة.
3. توافق المكونات مع التجميع جيد.يتم استيراد المكونات الوظيفية الرئيسية من الشركات ذات العلامات التجارية الدولية ، مما يحسن من سلامة وموثوقية غرفة الاختبار ، ويمكن أن يضمن على المدى الطويل ، أغراض استخدام الترددات العالية.
4. الجهاز لديه قابلية تشغيل جيدة ، صيانة ، استقرار درجة حرارة جيدة و المتانة ، أداء السلامة الجيد.لا تلوث البيئة وتعرض صحة الإنسان للخطر.
المعايير الفنية
| 1. تحديد العينة | تحظر غرفة الاختبار هذه: اختبار أو تخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة اختبار أو تخزين عينات من المواد المسببة للتآكل اختبار أو تخزين العينات البيولوجية اختبار أو تخزين عينات من مصادر الانبعاث الكهرومغناطيسي القوية اختبار أو تخزين عينات المواد المشعة اختبار أو تخزين عينات المواد شديدة السمية اختبار أو تخزين العينات التي قد تنتج مواد قابلة للاشتعال ، ومتفجرة ، ومتطايرة ، وشديدة السمية ، ومسببة للتآكل ، ومشعة أثناء الاختبار أو التخزين |
| 2. الحجم والحجم والوزن | |
| 2.1 حجم المحتوى الاسمي | 6M³ |
| 2.2 حجم الغرفة الداخلية | D (2000) ملم × عرض (1500) ملم × ارتفاع (2000) ملم |
| 2.3 الأبعاد الخارجية | تقريبا.د (3750) ملم × عرض (2120) ملم × ارتفاع (2450) ملم |
| 2.4 الوزن | تقريبا.1500 كجم |
| 3. الأداء | |
| 3.1 نطاق درجة الحرارة | نطاق درجة الحرارة: -50 درجة مئوية + 120 درجة مئوية |
| 3.2 نطاق الرطوبة |
(20 98)٪ RH (راجع مخطط النطاق القابل للتحكم في درجة الحرارة والرطوبة ، لا يوجد حمل رطب نشط وحمل حراري)
مخطط نطاق يمكن التحكم في درجة الحرارة والرطوبة |
| 3.3 تقلب درجات الحرارة | ≤ ± 0.5 (تذبذب درجة الحرارة هو نصف الفرق بين درجة الحرارة القصوى المقاسة ودرجة الحرارة الدنيا عند نقطة المركز) |
| 3.4 توحيد درجة الحرارة | ± 2.0 (انتظام درجة الحرارة هو المتوسط الحسابي للفرق بين أعلى وأدنى درجة حرارة تم قياسها في كل اختبار) |
| 3.5 خطأ في درجة الحرارة | ± 2.0 |
| 3.6 وقت التسخين | + 20 ℃ ～ + 120 ℃ ≤45 دقيقة (بدون تحميل غير خطي) |
| 3.7 وقت التبريد | + 30 ℃ ～ -50 ℃ ≤75 دقيقة (بدون تحميل غير خطي) |
| 3.8 خطأ الرطوبة النسبية (حرارة رطبة فقط) |
± 3٪ رطوبة نسبية |
|
3.9 ضجيج العمل
|
مستوى الصوت 75 ديسيبل (تم القياس في غرفة عازلة للصوت مع درجة حرارة محيطة تبلغ 25 درجة مئوية وصدى منخفض ؛ باستخدام الترجيح ، يتم اختبار متوسط قيمة 8 نقاط ؛ كل نقطة اختبار على بعد متر واحد من مصدر الضوضاء وعلى بعد متر واحد من الأرض) |
| 4. الخصائص الهيكلية | |
|
4.1 مادة
|
1. مادة الجدار الخارجي: لوحة الصلب المدرفلة على البارد ، التخليل والفوسفات طلاء مسحوق الخبز المتقدمة 2. مادة الجدار الداخلية: لوحة الفولاذ المقاوم للصدأ SUS304 # 3. المواد العازلة للغرفة: رغوة البولي يوريثان الصلبة + الألياف الزجاجية |
| 4.2 أجزاء مجاري الهواء | مروحة الطرد المركزي؛يمكن لمخرج الهواء ضبط حجم الهواء والارتفاع وحجم الهواء العائد |
| 4.3 الباب | باب مفصلي مزدوج مفتوح ، يعتمد مقبض قبضة خالي من التفاعل ، مزود بنافذة مراقبة ، مصباح إضاءة ، جهاز تسخين كهربائي مضاد للتكثيف لإطار النافذة / الباب ، حجم فتح الباب: (تقريبًا) 1.5 * 2M |
| 4.4 نافذة المراقبة | هناك نوعان من نوافذ المراقبة الزجاجية المقاومة للانفجار بغشاء موصل على الباب (مع وظيفة مقاومة التكثيف) 500 واط × 600 ارتفاع (مم) |
| 4.5 مروحة | مروحة طرد مركزي طويلة المحور |
| 4.6 رف العينة | رفان مدمجان من الفولاذ المقاوم للصدأ قابلان للتعديل |
|
4.7 المكره
|
استخدم المكره الفولاذي المقاوم للصدأ المستورد من تايوان |
| 4.8 سخان | سخان كهربائي من سبائك النيكل والكروم |
|
4.9 ضاغط التبريد
|
ضاغط ألمانيا بيتزر |
|
4.10 المبخر
|
مبخر نوع الزعانف |
|
4.11 طريقة التبريد
|
تتالي الضاغط الميكانيكي |
|
4.12 طريقة التبريد
|
تبريد الهواء |
|
4.13 أداة التحكم في درجة الحرارة
|
TH1200-A ، وحدة تحكم قابلة للبرمجة LCD تعمل باللمس مقاس 7 بوصات |
| 4.14 ثقب الرصاص | Φ100 مم ، قطعة واحدة ، مزودة بسدادة مطاطية رغوية خاصة (موجودة على الجانب الأيسر من الغرفة) |
|
5. أنظمة التدفئة والترطيب والتبريد ومبادئ عملها
|
|
| 5.1 نظام التدفئة | الفولاذ المقاوم للصدأ نوع الأكمام أنبوب التسخين المضادة للجفاف المدمج في سلك تسخين سبائك النيكل والكروم |
| يتم استخدام السخان الكهربائي عالي السرعة من الفولاذ المقاوم للصدأ على شكل حرف U للتدفئة | |
| نظام مستقل تمامًا ، لا يؤثر على دائرة التحكم | |
| 5.2 نظام الترطيب |
طريقة الترطيب: 1. طريقة ترطيب المرجل الخارجي القابل للفصل أو ترطيب خزان المياه المدمج2. مرطب الفولاذ المقاوم للصدأ مصفحة 3. وضع التحكم في المرطب: عدم الاتصال وتعديل عرض النبض الدوري ، SSR (مرحل الحالة الصلبة) 4. جهاز التحكم في مستوى الماء ، جهاز الترطيب المقاوم للحرق الجاف ، جهاز جمع الرواسب ، نافذة مراقبة مستوى السائل 5. قوة المرطب: 12KW |
| نظام الترطيب |
المرطب: 1. جهاز إمداد المياه الأوتوماتيكي بالكامل أو نوع الزر تجديد المياه الأوتوماتيكي الكهربائي 2. ارتفاع وانخفاض درجة الحرارة مزدوج مستوى المياه الإلكترونية التبديل لمنع عطل 3. نقص المياه وحرق الهواء فوق حماية درجة الحرارة + حماية منخفضة للغاية لمستوى الماء + حماية إضافية لإمدادات المياه لضمان التشغيل الآمن للمعدات |
| 5.3 نظام التبريد | طريقة التبريد: تبريد الهواء |
| ضاغط التبريد: ألمانيا بيتزرضاغط مع مبرد صديق للبيئة | |
| أنبوب نحاسي للتبريد: أنبوب نحاسي مبرد حلزوني داخلي K-TYPE | |
| المكثف: مكثف مبرد بالهواء على شكل زعنفة على شكل موجة | |
| المبخر: نوع منحدر FIN - مبخر أنبوب | |
| عنصر التجميد: صمام الملف اللولبي الأصلي المستورد ، مرشح التجفيف ، إلخ. | |
| 5.4 الميزات | تخضع خطوط الأنابيب للنظام بأكمله لاختبار كشف التسرب بوزن 22 كجم |
| نظام التدفئة والتبريد مستقل تمامًا | |
| يمكن للنظام أن يمنع ارتفاع درجة الحرارة وتدفق الهواء عالي الضغط | |
| يتم التحكم بالكامل في جميع برامج عمل نظام التبريد بواسطة وحدة تحكم الكمبيوتر المصغر | |
|
6. نظام التنظيم
|
|
| 6.1 طريقة التنظيم |
التهوية الدورانية القسرية ، طريقة تنظيم درجة حرارة التوازن.يتحكم نظام التحكم في إخراج السخان من خلال ناتج الحساب التلقائي PID وفقًا لنقطة درجة الحرارة التي يحددها النظام ، ويصل أخيرًا إلى توازن ديناميكي.
|
| 6.2 جهاز الدوران | يمكن لغرفة تكييف الهواء المدمجة وقناة الهواء الدائرية ومروحة التدفق المحوري الطويلة تحسين تدفق الهواء وقدرة التسخين عن طريق تحسين تدفق الهواء وتحسين توحيد درجة حرارة غرفة الاختبار بشكل كبير. |
|
7. برنامج نظام التحكم
|
|
|
7.1 تحكم
|
TH1200-A ، وحدة تحكم قابلة للبرمجة PLC LCD تعمل باللمس مقاس 7 بوصات |
|
7.2 دقة العرض
|
0.01 ℃ / 0.1٪ رطوبة نسبية |
|
7.3 شاشة عالية الدقة تعمل باللمس
|
الإعداد التعسفي للشروط الثابتة ، وظروف البرنامج ، وإعداد اسم اختبار المعالجة ، والرقم التسلسلي ، وما إلى ذلك. |
|
7.4 يمكن ضبط النطاق الزمني
|
من 0 إلى 999 ساعة و 59 دقيقة |
| 7.5 الوضع القابل للبرمجة | في نفس الوقت ، يمكن تعيين 120 مجموعة من البرامج بشروط مختلفة.في أي مجموعة من البرامج ، يمكن تقسيمها إلى 1200 قسم ، ويمكن اعتراض جزء من عدد الأقسام بشكل تعسفي لتنفيذ الدورة ، أو لأداء دورة عمل أي قسم أو مجموعة. |
| 7.6 السلامة | يحتوي على جهاز ذاكرة انقطاع التيار الكهربائي ، والذي يمكنه الاستمرار في تنفيذ البرامج المتبقية عند استعادة الطاقة ، ويمكن استخدامه كموعد للجهاز لتنفيذ وقت بدء التشغيل وتشغيل الجهاز. |
| 7.7 التحكم | يمكن استخدام ارتفاع درجة الحرارة وانخفاضها للتحكم في المنحدرات والتحكم في المنحنى ولها وظيفة التصحيح الذاتي للنقاط المرجعية لدرجة الحرارة والرطوبة.لديها وظيفة الحساب التلقائي PID ، والتي يمكن أن تقلل من الراحة الناتجة عن الإعداد اليدوي. |
| 7.8 وظيفة الاتصال | يتم توفير واجهة قرص U ، واجهة RS-232 ، قفل أجهزة التشغيل الخاطئ (LOCK) ، برنامج اتصال الكمبيوتر |
|
7.9 الإعداد
|
يتم تأمين الإعدادات وجميع الشروط تلقائيًا بواسطة الكمبيوتر المصغر |
|
7.10 إنذار
|
في حالة حدوث خطأ أثناء الضبط أو التشغيل ، سيتم توفير إشارة تحذير |
| 7.11 انتاج | | تحتوي وحدة التحكم على خرج منفذ إشارة التسجيل ، والذي يمكن توصيله بمسجل درجة الحرارة والرطوبة ويمكنه إخراج منحنيات التسجيل |
|
واجهة 7.12
|
مجهزة بواجهة اتصال قياسية RS-232 ، مسافة نقل طويلة ، يمكن توصيلها بجهاز الكمبيوتر للتحكم والتسجيل. |
|
8. جهاز حماية السلامة
|
|
| 8.1 نظام التبريد | 1. حماية ضاغط المحموم 2. حماية ضاغط التيار الزائد 3. حماية ضاغط الضغط العالي والمنخفض 4. حماية ضغط زيت الضاغط (اختياري للضاغطات الكبيرة شبه المحكم) 5. حماية درجة الحرارة الزائدة لدرجة حرارة إمداد السائل 6. حماية ضد الضغط العالي 7. تبريد الهواء: حماية مروحة التكثيف المحموم |
| 8.2 غرفة الاختبار |
1. قابل للتعديل على حماية درجة الحرارة
|
| 8.3 الحماية الأخرى | 1. إجمالي تسلسل طور الطاقة والحماية من فقدان الطور (لإمدادات الطاقة ثلاثية الطور) 2. حماية الزائد وقصيرة الدائرة 3. حماية إنذار فشل نظام التبريد الناتج عن الفتحات المتعددة للخزانة |
|
9. شروط الاستخدام
|
الشروط التالية مضمونة من قبل المستخدم |
| 9.1 موقع التثبيت |
1. الأرض مستوية وجيدة التهوية
|
| 9.2 الظروف البيئية | 1. درجة الحرارة: 5 35 ℃ 2. الرطوبة النسبية: 85٪ 3. ضغط الهواء: 86kPa 106kPa |
| 9.3 شروط الإمداد بالطاقة | متطلبات الطاقة AC380V: 1. كابل واحد خماسي النواة (ثلاثي الأطوار بأربعة أسلاك + سلك أرضي واقٍ) (طوله حوالي 4 أمتار) 2. مدى الجهد: تيار متردد 380 فولت 3. مدى تذبذب التردد المسموح به: (50 ± 0.5) هرتز 4. مقاومة الأرض الأرضية الواقية أقل من 4Ω 5. يُطلب من المستخدم تكوين الجهاز بمفتاح هواء أو طاقة بالسعة المقابلة في موقع التثبيت ، ويجب استخدام هذا المفتاح بشكل مستقل بواسطة الجهاز |
|
9.4 الحد الأقصى الحالي
|
إيماكس 100A Pmax≤26.5KW |
| 9.5 أخرى | سيؤدي فتح باب غرفة الاختبار أثناء الاختبار إلى تقلبات في درجة الحرارة والرطوبة في الغرفة ؛إذا تم فتح الباب عدة مرات أو ترك مفتوحًا لفترة طويلة أو إذا انبعثت عينة الاختبار من الرطوبة أثناء الاختبار ، فقد يتجمد المبادل الحراري لنظام التبريد ولا يعمل. |
