| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN772C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

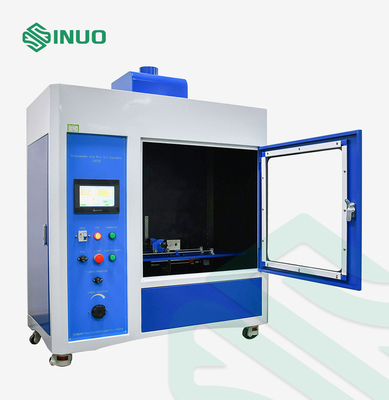

IEC 60695-2-13 غرفة اختبار القابلية للاشتعال بسلك التوهج القابل للبرمجة
المعايير والبنود المتوافقة
IEC60695-2-10 "اختبار مخاطر الحريق - الجزء 2-10: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - جهاز الأسلاك المتوهجة وإجراءات الاختبار الشائعة"
IEC 60695-2-11 "اختبار مخاطر الحريق - الجزء 2-11: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار قابلية الاشتعال بالأسلاك المتوهجة للمنتجات النهائية (GWEPT)"
IEC 60695-2-12 "اختبار مخاطر الحريق - الجزء 2-12: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار مؤشر القابلية للاشتعال للأسلاك المتوهجة (GWFI) للمواد"
IEC60695-2-13 "اختبار مخاطر الحريق - الجزء 2-13: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار درجة حرارة اشتعال الأسلاك المتوهجة (GWIT) للمواد"
UL746A "المواد البوليمرية - تقييمات الممتلكات قصيرة المدى"
نظرة عامة على المعدات
يحاكي هذا الجهاز اختبار الإجهاد الحراري للمكون المتوهج أو مصدر الحرارة مثل مقاومة الحمل الزائد أو مصدر الاشتعال الذي يحدث في وقت قصير.إنها مناسبة للمنتجات الكهربائية والإلكترونية والأجهزة المنزلية وغيرها من المواد لإجراء اختبار مخاطر الحريق.يتم استخدامه أيضًا في اختبار حريق مصدر الإشعال بدون لهب لاختبار درجة حرارة البدء ومؤشر القابلية للاشتعال للخيوط المتوهجة ذات الصلة.
تتبنى هذه الأداة مفهومًا جديدًا للتصميم وتستخدم محركًا رقميًا متقدمًا لتحقيق تحديد المواقع بدقة ، وفي نفس الوقت ، تحقيق الضبط السريع بعد استبدال العينة ، والذي يلبي حقًا متطلبات التشغيل البسيط والمريح.يعتمد نظام التحكم على PLC + HMI + محرك متدرج + تحكم في الكمبيوتر ، ويمكن لكل معلمة أن تعكس الوضع الحقيقي للمعلمات ذات الصلة ، والتي تكون أكثر دقة في الوقت الفعلي ، ويمكن حفظ بيانات الاختبار والاستعلام عنها ، ويمكن إنشاء تقرير الاختبار ويكون مطبوعة مباشرة.العملية سهلة الاستخدام ومريحة ، وتفي باحتياجات البحث العلمي ، وتتجاوز المنتجات المماثلة بكثير.
ميزة المعدات
أ.اعتماد تحكم Mitsubishi PLC المتقدم ، وشاشة Weinview الملونة التي تعمل باللمس مقاس 7 بوصات

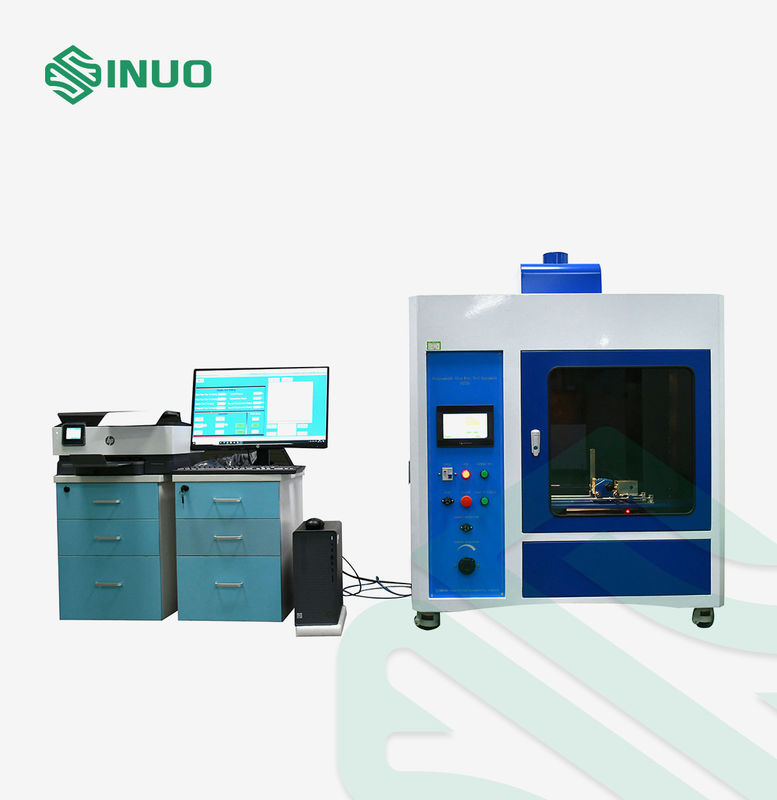

ب.مزود بجهاز كمبيوتر HP (i7 و 8G RAM و 512 SSD و Windows 10) وطابعة HP ملونة لتخزين البيانات وطباعة التقارير.
ج.إنه مزود بمفتاح صمام الملف اللولبي للتحكم في عمق الاحتراق لعينة الاختبار ومجهز بمقياس قياس ، ويتميز هذا الجهاز بميزات دقيقة وسريعة.
د.إنه مع استقرار الجهد المدمج ، جهد الخرج مستقر ودقيق.
ه.إنه مع التنظيم الحالي ، فإن تيار الإخراج قابل للتعديل بدون خطوات.
F.سوف تنفصل عينة الاختبار تلقائيًا عن الفتيل المتوهج بعد الوصول إلى الوقت المحدد.
ز.اعتمادًا على الدروع الأصلية المستوردة من المملكة المتحدة من نوع BB K (1 مم) والتي تصل مقاومتها لدرجة الحرارة إلى 1100 درجة (تتجاوز 1050 درجة من المتطلبات القياسية) ، فإن هذا الجهاز يتميز بدقة التحكم في درجة الحرارة.
ح.جهاز اختبار الأسلاك المتوهجة مزود بغرفة ، ومروحة مثبتة في جانب الغرفة ، وهناك فتحة غاز 100mm في الجزء العلوي من الغرفة.بعد الانتهاء من الاختبار ، ستعمل المروحة تلقائيًا لتشتيت الغاز خارج الغرفة من خلال فتحة الغاز.
المعايير الفنية
| مراقبة | كمبيوتر HP +متقدم Mitsubishi PLC ، قابل للبرمجة |
| عرض | شاشة لمس Weinview ملونة مقاس 7 بوصات + كمبيوتر HP |
| تخزين البيانات وطباعة التقارير | كمبيوتر HP (i7 و 8G RAM و 512G SSD ورسومات مدمجة و Windows 10) وطابعة HP ملونة |
| عنصر متوهج |
Ф4mm ± 0.04mm (> 77٪ Ni / 20 ± 1٪ Cr) الشكل القياسي ،وضع أفقي |
| الحرارية |
Ф1mm استيراد K الحرارية (العلامة التجارية: BB) ، و مقاومة درجات الحرارة للدرع 1100 ℃ (أفضل من معيار 1050 ℃) |
| نطاق درجة حرارة | 370 درجة مئوية - 1000 درجة مئوية |
| دقة درجة الحرارة | ± 0.05٪ |
|
الضغط التطبيقي على العينة |
0.95N ± 0.1N (قابل للتعديل) |
|
أقصى عمق تدفئة |
7 مم ± 0.5 مم |
|
حركة عربة سرعة |
10 مم / ثانية ～ 25 مم / ثانية |
| وقت تطبيق اللهب | 30 ثانية ± 0.1 ثانية |
| سماكة إشعال لوح الفراش |
سمك 10 مم ، غطاء لوح خشب الصنوبر الأبيض مع ورق حرير قياسي 12 جم / م 2 30 جم / م 2 |
| حجم غرفة الاختبار | ≥ 0.5m³ ، خلفية سوداء ، إضاءة الخلفية ≤ 20Lx |
| مُكَمِّلات |
20 قطعة من رقائق الفضة بنقاوة 99.99٪ تقريبًا ، بسمك 2 مم و 0.06 مم لغرض المعايرة 200 قطعة من المناديل الورقية ، كما هو محدد في 6.86 من ISO 4046 20 قطعة الحرارية: النوع K ، وفقًا لـ IEC 60884-1 و IEC 60598-1 و IEC 60695-2-10 جهاز التحكم ماسورة العادم لتنفيس الغاز |
| البعد والوزن |
W: 1100mm * D: 550mm * H: 1200mm ، تنفيس الغاز: 100 مم ، 140 كلغ |
| مزود الطاقة | تيار متردد 220 فولت / 50 هرتز |
| اساسي | IEC60695-2-10 ، IEC 60695-2-11 ، IEC 60695-2-12 ، IEC60695-2-13 ، UL746A ، IEC 60335 ، IEC 60598 ، إلخ. |
