| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN775 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

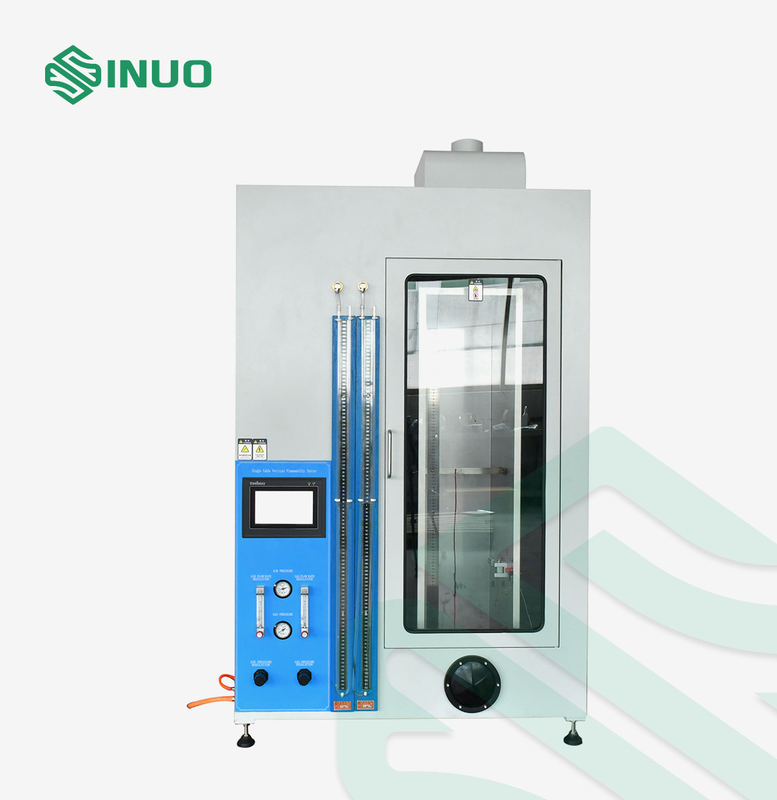

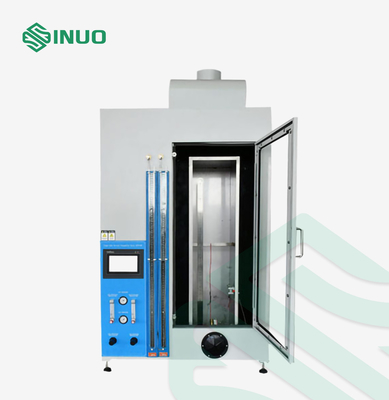

IEC 60332 غرفة اختبار القابلية للاشتعال العمودي المعزول للكابل المفرد
المعايير والبنود المتوافقة
IEC 60332-1-1 "اختبارات على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-1: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - جهاز"
IEC 60332-1-2 "اختبارات على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-2: اختبار انتشار اللهب العمودي لسلك أو كبل واحد معزول - إجراء 1 كيلو وات لهب مختلط مسبقًا"
IEC 60332-1-3 "اختبارات على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-3: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - إجراء لتحديد قطرات / جزيئات اللهب"
نظرة عامة على المعدات
العينات والقيود: غير مرتبطةسلك أو كابل معزول.
طلب: إنها مناسبة لاختبار الحرق العمودي لمرة واحدةمعزولالأسلاك أو الكابلات أو كابل الألياف الضوئية لتحديد خصائص الاحتراق للمادة العازلة.
مبدأ الاختبار:تم اعتماد نظام الاشتعال الأوتوماتيكي لسحب الهواء المتكامل ، وتأخير الاحتراق هو 0.1 ثانية فقط لضمان الاحتراق الكامل للغاز.
بنية:هيكل الغرفة ،غطاء الدخان اختياري.
المعايير الفنية
| وضع التحكم والتشغيل |
تشغيل زر التحكم الكهربائي (التحكم PLC بشاشة تعمل باللمس ملونة مقاس 7 بوصات هيخيارا) |

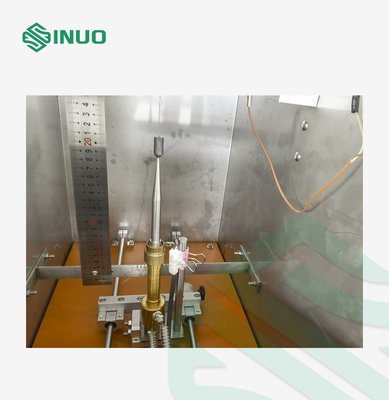

| حارق | IEC 60695-11-2 الملحق أ ، فتحة الموقد Φ7 ± 0.05 مم ، مصنوعة من النحاس |
| نوع تدفق الغاز ومصدر الغاز | الغاز المختلط: 650 ± 30 مل / دقيقة من البروبان ؛10 ± 0.5 لتر / دقيقة هواء ، مُعدَّلة بمقياس تدفق مزدوج |
| وقت الحرق | 9999 × 0.1 ثانية |
| زاوية الاحتراق | إمالة 45 درجة ± 2 درجة قابلة للتعديل |
| اختبار التحقق من اللهب | قياس درجة حرارة رأس النحاس: 500W: Ф9mm ± 0.01mm ، 10 ± 0.05g قبل الحفر |
| المزدوجات الحرارية: أوميغا φ0.5 الأمريكية الأصلية المدرعة من النيكل والكروم / سلك ألومنيوم نيكل ، نوع K ، مقاومة درجات الحرارة 1100 ° | |
| المسافة بين منفذ موقد بنسن وقياس درجة حرارة الكتلة النحاسية: 95 مم | |
| ارتفاع اللهب: اللهب الداخلي 55 ± 5 مم ، اللهب الخارجي 180 ± 10 مم | |
| وقت التسخين من 100 ± 5 ° C إلى 700 ° ± 3 ° C هو 45 ± 5s | |
| أبعاد غرفة الاختبار | WDH = 300 × 450 × 1200 ± 25 مم |
| غاز | > 95٪ غاز البروبان أو غاز الفحم |
| متطلبات العينة | الطول: 600 ± 25 مم ، 50 مم من قاع الغرفة |
| تركيبات نموذج الدعم الأفقي | اثنان ، مسافة 550 مم |
| الابعاد الخارجية | WDH = 1100 × 600 × 1550 مم ، الوزن حوالي 160 كجم ، مزود بغطاء دخان |
