| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN774 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
جهاز اختبار تتبع التسرب IEC 60112 لمكونات المركبات الكهربائية
المعايير والبنود المتوافقة
IEC 60112 "طريقة تحديد الدليل ومؤشرات التتبع المقارنة للمواد العازلة الصلبة"
نظرة عامة على المعدات
العينات والقيود: معدات الإضاءة ، والأجهزة الكهربائية ذات الجهد المنخفض ، والأجهزة المنزلية ، وأجهزة الأدوات الآلية ، والمحركات ، والأدوات الكهربائية ، والأدوات الإلكترونية ، والأدوات الكهربائية ، ومعدات تكنولوجيا المعلومات ، ومواد العزل ، والبلاستيك الهندسي ، والموصلات الكهربائية ، إلخ.
طلب: يستخدم لقياس مقاومة التتبع النسبية للمواد العازلة الكهربائية الصلبة عندما يتعرض السطح للماء المحتوي على شوائب تحت تأثير مجال كهربائي عندما يصل الجهد الكهربائي إلى 600 فولت.
مبدأ الاختبار:اختبار التتبع (اختبار مؤشر التتبع) هو أنه ، على سطح المادة العازلة الصلبة ، يتم تطبيق جهد معين بين أقطاب بلاتينية بالحجم المحدد (2 مم × 5 مم) وإسقاط حجم قطيرة محدد من السائل الموصل (0.1٪ NH 4 CL ) على ارتفاع ثابت (35 مم) في وقت ثابت (30 ثانية) ، ثم تقييم أداء مقاومة التسرب لسطح مادة عازلة صلبة تحت التأثير المشترك للحقل الكهربائي والوسط الرطب أو الملوث ، وتحديد مؤشر التتبع المقارن (CT1 ) ومؤشر مقاومة التتبع (PT1).

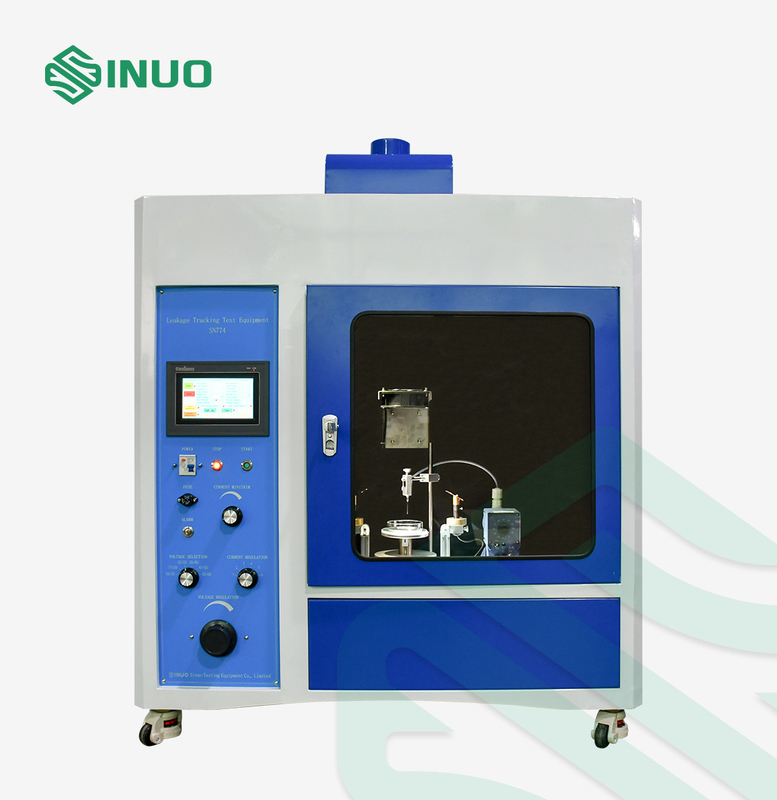

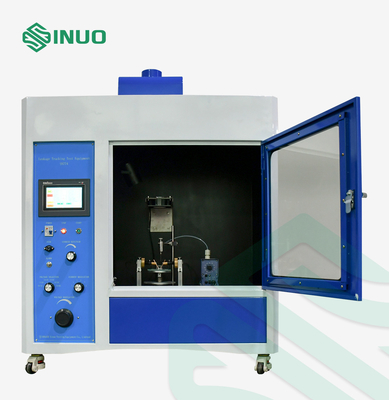

بنية:هيكل الغرفة ، مع غطاء الدخان.
مزود الطاقة:أحادي الطور AC220V ± 10٪ ، 50 / 60Hz ، أو تطابق متطلبات إمداد الطاقة المحلية للعميل.
استخدام البيئة: درجة الحرارة المحيطة: 10 35 ℃ ، الرطوبة النسبية: 30٪ ～ 60٪.
المعايير الفنية
| نموذج | SN774A (إصدار الزر) | SN774 A (إصدار شاشة تعمل باللمس) |
| وضع التحكم والتشغيل | تحكم كهربائي يعمل بالازرار | تحكم PLC ، يعمل على شاشة ملونة تعمل باللمس مقاس 7 بوصات ، مع جهاز تحكم عن بعد بالأشعة تحت الحمراء |
| اختبار الجهد | 0 ～ 600V قابل للتعديل ، الدقة 1.5٪ | |
| جهاز التوقيت | 9999 × 0.1 ثانية | |

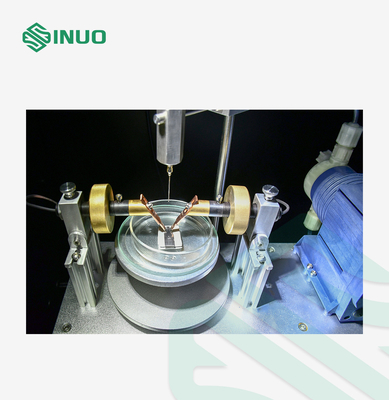

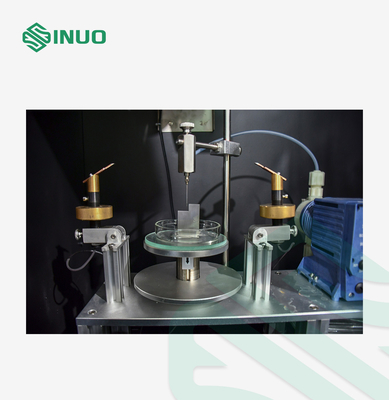

| أقطاب كهربائية | المواد: قطب بلاتينيوم + نحاس | |
| الأبعاد: (5 ± 0.1) × (2 ± 0.1) × (12) مم ، 30 درجة مائل ، طرف مستدير R0.1 مم | ||
| موقف القطب النسبي | الزاوية: 60 ° ± 5 ° ، المسافة بين الأقطاب الكهربائية 4 ± 0.1 مم | |
| ضغط القطب الكهربي لاختبار العينة | 1.00N ± 0.05N ، شاشة تعمل باللمس المعروضة | |
| تقطر | الفاصل الزمني: 30 ± 5S ، العرض الرقمي ، يمكن ضبطه مسبقًا | |
| الارتفاع: 35 ± 5 مم | ||
| عدد القطرات هو 0-9999 ، والتي يمكن ضبطها مسبقًا.يتم التحكم في حجم القطرات بواسطة المضخة الدقيقة المستوردة عند 45-50 قطرة / سم 3 | ||
| مقاومة محلول الاختبار | سائل 0.1٪ NH4Cl ، 3.95 ± 0.05 ميكرومتر ، سائل B 1.7 ± 0.05 ميكرومتر | |
| حلبة التأخير | 2 ± 0.1S (عند 0.5A أو أكثر حاليًا) | |
| تيار الدائرة القصيرة وانخفاض الجهد | 1 ± 0.1A 1٪ ، انخفاض الضغط 8٪ كحد أقصى | |
| اختبار سرعة الرياح | 0.2 م / ث | |
| متطلبات بيئية | 0 40 ℃ ، رطوبة نسبية ≤80٪ ، لا اهتزاز واضح ولا غاز تآكل | |
| إضاءة | مزودة بضوء ، مع تحكم | |
| غرفة الاختبار والأبعاد | WDH = 1100 × 550 × 1200 مم ، الوزن حوالي 130 كجم | |
