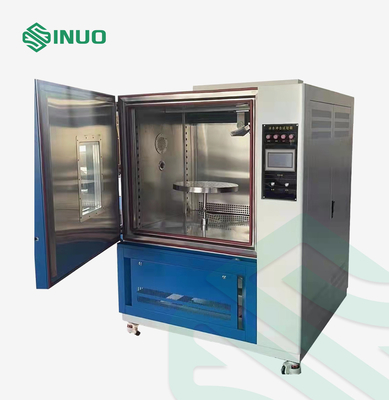

صدمة حرارية MBN LV 124-2 K-12 مع معدات اختبار رش الماء
المعايير والبنود المتوافقة
MBN LV 124-2 2016-08 "المكونات الكهربائية والإلكترونية في سيارات الركاب حتى 3.5 طن- المتطلبات العامة وظروف الاختبار والاختبارات - الجزء 2: المتطلبات البيئية" بند 9.12 K-12 الصدمة الحرارية مع رذاذ الماء
VW-80000: 2009-10 "المكونات الكهربائية والإلكترونية في المركبات ذات المحركات حتى 3.5 أطنان من المتطلبات العامة وظروف الاختبار والاختبارات" بند 11.12 K-12 صدمة درجة الحرارة مع رذاذ الماء
ISO16750-4: 2006 "مركبات الطرق - الظروف البيئية واختبار المعدات الكهربائية والإلكترونية - الجزء 4: الأحمال المناخية" بند 5.4.2 اختبار صدمة الماء الجليدي.
GB / T28046.4-2011 "مركبات الطرق - الظروف البيئية واختبار المعدات الكهربائية والإلكترونية - الجزء 4: الأحمال المناخية" بند 5.4.2 اختبار صدمة الماء الجليدي.
نظرة عامة على المعدات
العينات والقيود:المكونات الكهربائية والإلكترونية للسيارات ، يتم تحديد الأبعاد.يحظر جهاز الاختبار هذا اختبارات المواد القابلة للاشتعال والمتفجرة والمتطايرة ؛اختبار المواد المسببة للتآكل المخزنة ؛اختبارات تخزين المواد البيولوجية.اختبارات تخزين عينات انبعاث كهرومغناطيسي قوي.
طلب:يحاكي هذا الاختبار حمل المكون عند تعرضه لرذاذ الماء كما يحدث عند القيادة عبر البرك.يعمل الاختبار على التحقق من عمل المكون عند تعرضه للتبريد من نوع الصدمة عن طريق الماء.يحدث هذا عند القيادة على الطرق المائية خلال فصل الشتاء.أنماط الفشل هي التكسير الميكانيكي للمواد أو فشل الختم الناتج عن معاملات تمدد درجة الحرارة المختلفة.
مبدأ:رش العينة المسخنة لدرجة حرارة الاختبار بماء غير مؤين (0-4 درجة مئوية ، ماء الصنبور يحتوي على 3٪ غبار أريزونا بالوزن ، ناعم ، وفقًا لمعيار ISO 12103-1. يجب ضمان الخلط الدائم) ، عند مسافة 300-350 مم من العينة.مدة كل رش 3 ثوان ، وتدفق الماء 3-4 لترات لكل رش / فوهة.مدة الانتقال ＜ 20 ثانية (للانتقال اليدوي لـ DUT بين تخزين درجة الحرارة والرش) (مطلوب فقط بواسطة ISO 16750-4 و GB / T28046.4).
استخدام البيئة:درجة الحرارة المحيطة هي +25 درجة مئوية ، والرطوبة النسبية ≤ 85٪ R.H ، والقيمة المقاسة في حالة عدم وجود عينة في غرفة الاختبار.

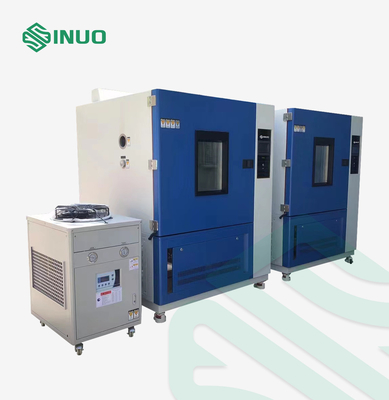

بنية:يتم الانتهاء من هيكل نوع الغرفة والتدفئة وتأثير الماء المثلج في غرفتين ، مع وجود أقسام في المنتصف.
المعايير الفنية
| الحجم الداخلي الاسمي | 800 لتر أو يمكن تخصيصها |
| الحجم الفعال للغرفة الداخلية | 800 × 800 × 1000 (مم) أو خاضعة للتصميم الفعلي |
| منطقة صندوق التدفئة | الجانب الأيمن |
| حجم حامل العينة | يتم تحديدها |
| الحجم الخارجي | 1500 * 1220 * 1780(مم) عرض × عمق × ارتفاعأو تخضع للتصميم الفعلي |
| وزن | 500 كجمأو تخضع للتصميم الفعلي |
| ضوضاء العمل | 75 ديسيبل ، يتم قياسها على بعد متر واحد من الماكينة أمام الماكينة و 1.2 مترًا من الأرض |
| الطاقة القصوى | 6 كيلو واطأو تخضع للتصميم الفعلي |
| الحد الأقصى الحالي | 40 أأو تخضع للتصميم الفعلي |
| مزود الطاقة |
AC380V أحادي الطور R ، N + أرض الحماية ؛ نطاق تذبذب الجهد المسموح به 10٪ فولت ؛ نطاق التذبذب المسموح به للتردد 50 ± 0.5 هرتز ؛ مزود طاقة وضع TN-S أو مصدر طاقة وضع TT ؛
مقاومة التأريض الوقائي لسلك التأريض أقل من 4Ω
يُطلب من المستخدم تكوين مفتاح الهواء أو الطاقة بالسعة المقابلة للمعدات في موقع التثبيت ، ويجب التحكم في المفتاح بشكل مستقل.
عند استخدام الجهاز لوضع عينة الطاقة في الصندوق ، يجب أن يستخدم مصدر الطاقة النموذجي مصدر طاقة خارجي ، ويجب ألا يتم استخدام مصدر الطاقة الخاص بالجهاز بشكل مباشر ؛ |
| نطاق درجة حرارة التسخين | يمكن ضبط Rt 10 ° C ~ 120 ° C |
| معدل التسخين | RT + 10 درجة مئوية ~ 105 درجة مئوية 15 دقيقة |
| تدفق المياه | 3-4 لترات لكل رذاذ / فوهة |

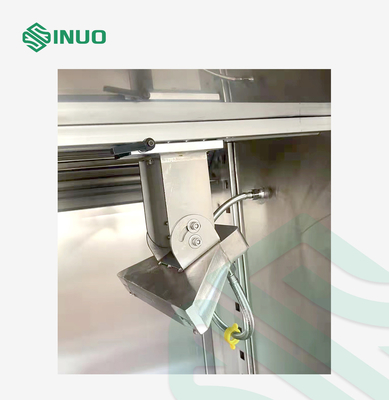

| فوهة الرش |
مصنوع وفقًا للشكل 31 من MBN LV 124-2 (أو الشكل 38 من VW8000 ، إلخ.) إذا كان عرض DUT أكبر بكثير من عرض رشاش الفوهة الفردي ، فيجب ترتيب فوهات الرش المتعددة في صف لرش الماء إلى DUT
|
| وضع البداية | فوهة الرش DUT أفقيا |
| درجة حرارة الماء المتناثر | 0-4 ℃ ، ضاغط تبريد + مضخة مياه للخلط |
| وسط اختبار الرش | ماء الصنبور يحتوي على 3٪.غبار أريزونابالوزن ، دقيق ، وفقًا لمعيار ISO 12103-1.يجب ضمان الخلط الدائم. |
| مسافة الفوهة إلى DUT | 300 ~ 350 ملم |
| عدد العينات التي يمكن وضعها | مفرد أو متعدد [الحجم الإجمالي في نطاق W × H × D300 × 400 × 500 (مم)] |
| دورة الاختبار | رش 3 ث كل 30 دقيقة.يمكن ضبط وقت الدورة ، كما هو موضح في الشكل 30 من MBN LV 124-2 أو الشكل 37 من VW8000 ، إلخ. |
| عدد الدورات | 100 ، يمكن تعيينها |
| ترتيب الفوهة |
تصطف على الجانب الأيسر من الغرفة الداخلية التي تواجه العينة
|
|
اختبار تثبيت العينة |
مثبت على إطار التثبيت في الحجرة ، يكون الاتجاه هو نفس اتجاه اتجاه التحميل. |
| هيكل الغرفة |
مادة الحجرة الداخلية: الفولاذ المقاوم للصدأ SUS316 # بسماكة 1.2 مم ؛ مادة الحجرة الخارجية: الفولاذ المقاوم للصدأ SUS304 # بسمك 1.0 مم ؛
صندوق نفخ التسخين: الفولاذ المقاوم للصدأ SUS304 # بسمك 1.0 مم ، طبقتان داخليتان وخارجيتان ، مع مادة عازلة للحرارة في المنتصف ، تقع على الجانب الأيمن من غرفة الاختبار .؛

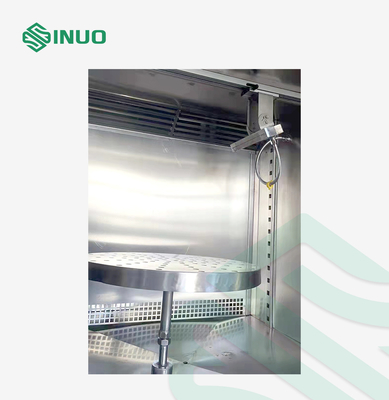

صندوق التحكم وغرفة الاختبار جزء لا يتجزأ ؛ تتم استعادة مياه الرش في قاع حجرة الاختبار ؛ توجد فوهة الرش على الجانب الأيسر من حجرة الاختبار ويتم تثبيتها من جانب واحد ؛
الجزء السفلي من غرفة الاختبار ملحوم في هيكل شبكي بواسطة قناة فولاذية ، ويتم وضع السطح العلوي بلوحة فولاذية لتركيب هيكل إطار تركيب العينة ، ونظام تسخين بفتحة توصيل الفتحة المفتوحة على الجانب الأيمن من غرفة الاختبار. |
| باب الغرفة |
باب واحد مقبض مقاوم للانفجار نافذة ضباب شفافة نافذة ممسحة |
| نافذة المراقبة | تقع على الباب بحجم 600x600 ملم |
| إضاءة | إضاءة داخلية |
| لوحة التحكم | واجهة التحكم بين الإنسان والآلة ، ومفتاح الطاقة ، ومفتاح الإضاءة ، وواجهة احتياطي 7 بوصة بين الإنسان والآلة |
| خزانة التحكم في توزيع الطاقة | قاطع دائرة الطاقة الكلية ، وحدة التحكم في واجهة الإنسان والآلة ، لوحة توزيع الطاقة ، مروحة التبريد ، واقي درجة الحرارة الزائدة ، مضخة المياه. |
| نظام استعادة المياه | استخدم دورة إعادة التدوير السفلية لتحقيق الحفاظ على المياه |
| نظام إمداد المياه بالطين | يتم استخدام الفولاذ المقاوم للصدأ SUS316 # في صنع خزان مياه الإمداد بالطين ، وجهاز التحريك المضاد للتبلور والماء الطيني ، ومضخة إمداد المياه بالطين وجهاز تنظيم ضغط أنبوب إمداد المياه لضمان استمرار الضغط المستمر لإمداد التيار المستمر رذاذ. |
| مكمل ماء الطين | يدويًا ، يمكن إدخال المياه الموحلة المحضرة مباشرة في خزان الطين. |
| نظام تنظيف الأنابيب | من أجل منع انسداد تربة خط الأنابيب ، سيبدأ إمداد المياه تلقائيًا بعد الاختبار ، وسيتم تنظيف التربة الموجودة في خط الأنابيب.صمام الملف اللولبي لإمداد المياه النظيفة الاحترافية. |
| إمدادات المياه | متصل مباشرة بأنبوب الماء ، ضغط إمداد المياه المطلوب 2kgf / cm2 |
| نظام التحكم الكهربائي | |
| مراقب |
شاشة تحكم تعمل باللمس LCD مقسمة إلى دورة تسخين ، دورة رش ، عمل مضخة ، عملية تنظيف ، إلخ. |
| نظام التبريد | باستخدام ضاغط France Tecumseh |
| الاتصالات | يمكن استخدامه كنظام مراقبة وتحكم عن بعد لتسجيل بيانات الاختبار |
| وضعية التشغيل | وضع البرنامج / وضع الإعداد |
| وضع الإعداد | واجهة صينية / إنجليزية ، إدخال باللمس |
| التحكم في العملية | توقف العملية الخارجية موصل إشارة التبديل ، بعد تشغيل الطاقة ، قم ببساطة بتقصير الموصل لتوجيه وحدة التحكم لتنفيذ الإجراء أو إيقافه |
| حماية سلامة | |
| مضخة الرش | حماية الزائد ، حماية ماس كهربائى |
| قوة | حماية التسرب والحمل الزائد وحماية ماس كهربائى |
| تحريك المحرك | حماية الزائد ، حماية ماس كهربائى |
| متطلبات بيئة التخزين | يجب أن تبقى درجة الحرارة المحيطة في حدود 0 درجة مئوية ~ +35 درجة مئوية |
| متطلبات موقع التثبيت | يجب ألا تقل الألواح الجدارية اليسرى واليمنى لغرفة الاختبار عن 800 مم من الحائط ، ويجب ألا تقل المسافة من الجدار الأمامي إلى الجدار عن 1000 مم.يرجى تأكيد ما إذا كان يمكن للجهاز دخول المدخل أو الممر أو المصعد وما إلى ذلك ، حتى لا تؤثر على تقدم مشروعك. |
| وضع النقل | نقل الآلة كلها |
س: ما هو ملفالحجم الفعال للغرفة الداخلية لهذا الجهاز؟
ج: يمكن تخصيصها
س: ما هو نظام استرجاع المياه لهذا الجهاز؟
ج: إنها تستخدم دورة إعادة تدوير القاع لتحقيق الحفاظ على المياه.
