IEC 60529 معدات اختبار الحماية من دخول رذاذ الماء IPX1 IPX6 غرفة الرطوبة

IEC 60529 IPX1 إلى غرفة اختبار رطوبة دخول الماء IPX6

المعايير والبنود المتوافقة

IEC60529: 2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)" IPX1 و IPX2 و IPX3 و IPX4 و IPX5 و IPX6

نظرة عامة على المعدات

استخدام البيئة:

مزود الطاقة: AC220V ± 5٪ / 50Hz ، 10KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.

مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن يكون هناك مفتاح إضاءة ومفتاح تسرب مقاوم للماء (أو مقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.

مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.

العينات والقيود:المنتجات الكهربائية والإلكترونية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية ومنتجات الاتصالات والإضاءة الخارجية وأجهزة الإشارة ، إلخ.

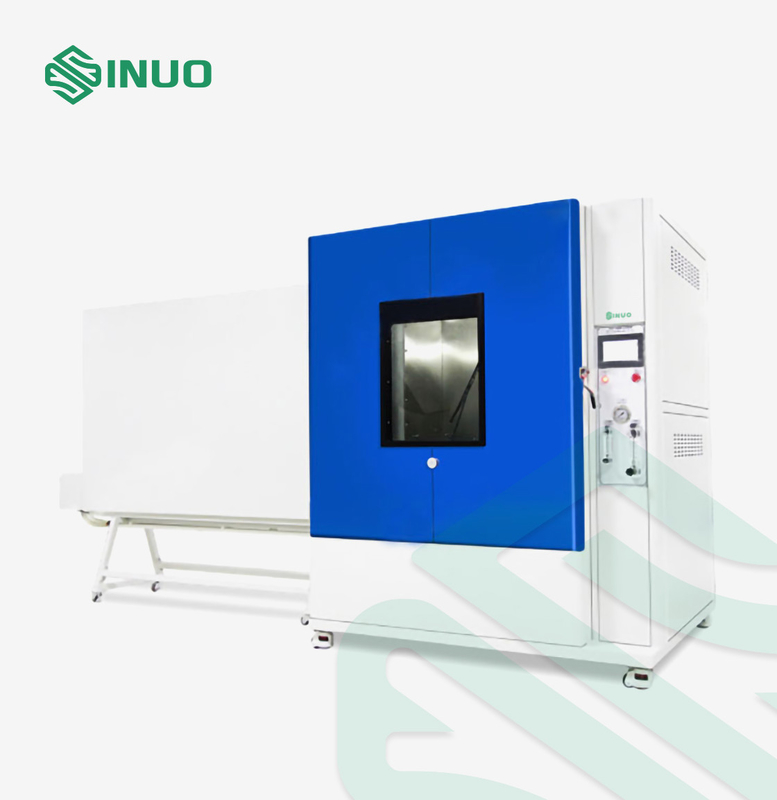

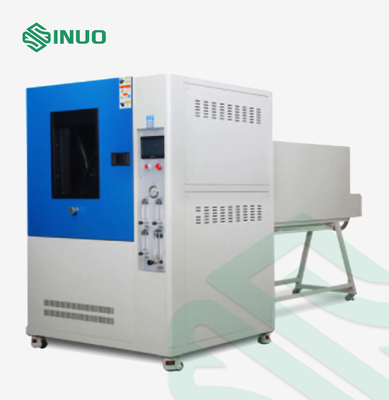

بنية:تتكون معدات الاختبار من هيكل ، وآلية تنقيط رأسية ، وآلية رش أنبوب متذبذب ، وآلية نفث المياه ، ونفق ، وخزانة تحكم كهربائية ، وصينية دوارة.آلية التنقيط العمودي مثبتة في الجزء العلوي من الحجرة الداخلية.يتم تثبيت آلية التذبذب في منتصف الغرفة الداخلية ، ويتم تثبيت طرفين على الجدران الجانبية للغرفة الداخلية.توجد آلية ضخ الماء في الجانب الأيسر ومتصلة بالغرفة الداخلية من خلال نفق طويل ، مما يضمن المسافة بين الفوهة والعينة.يتم وضع العينة على القرص الدوار ، ويتسبب القرص الدوار في الدوران بواسطة محرك القيادة بسرعة دوران تبلغ 1r / min لاختبار IPX1 ~ IPX6 ، لجعل حاوية العينة يتم رشها في جميع الاتجاهات أو رشها من جميع الاتجاهات العملية ؛ويمكن تعديل ارتفاع القرص الدوار يدويًا ، لمطابقة مسافة الاختبار من الإبرة إلى العينة.هذا النظام بأكمله مجهز بجهاز تنظيف تنقية المياه لمنع انسداد الثقب.ونظام الاختبار يعتمد هيكل نوع الغرفة.

طلب:

للتحقق من الأداء الوقائي للحاوية لمكونات المنتجات الإلكترونية والكهربائية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية والأختام والمصابيح تحت:

تقطر الماء عند درجة IPX1 و IPX2

رش المياه وتناثرها بدرجة IPX3 و IPX4.

نفاثات مائية بدرجة IPX5 و IPX6

مبدأ:تأكد من أن تنقيط الماء أو رذاذ الماء أو سرعة نفاثة الماء تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمدادات المياه ، وتحقيق ضغط مكافئ من خلال التحكم في عمق العينة المغمورة في الماء ، وإنتاج تدفق منتظم للماء أو الضغط على الكل منطقة السياج.

المعايير الفنية

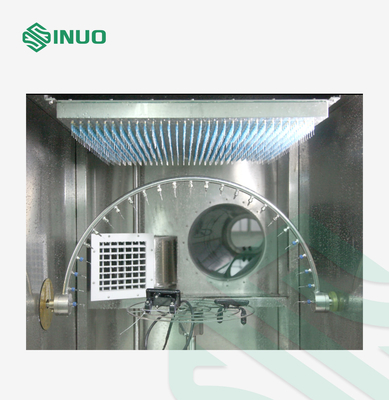

1. آلية التنقيط العمودي
منطقة التنقيط	WD = 600 × 600 مم ، يمكن تخصيص أحجام أخرى
ارتفاع بالتنقيط	يتم تحقيق مسافة 200 مم من الإبرة إلى العينة عن طريق ضبط ارتفاع القرص الدوار أو رفع العينة
سرعة التنقيط (تدفق المياه)	1 + 0.5 0 مم / دقيقة أو 3 + 0.5 0 مم / دقيقة قابلة للتعديل
فتحة إبرة ثقب	Φ0.4 مم
تباعد فتحة التنقيط	20 مم × 20 مم
موقف صندوق التنقيط	يقع في الجزء العلوي من الغرفة الداخلية ، ثابت
2.تتأرجح آلية رش أنبوب المياه
أنبوب تتأرجح	R400 ، R200 اختياري ، مصنوع من الفولاذ المقاوم للصدأ
فتحة إبرة ثقب	Φ0.4 مم
توزيع ثقوب الرش	IPX3: فوق قوس 60 درجة على جانبي النقطة المركزية (120 درجة) IPX4: على كامل 180 درجة من نصف الدائرة تباعد الفتحات: 50 مللي متر
تبديل IPX3 / 4	التبديل عن طريق تغيير عدد معين من إبر الفتحات العمياء أو إبر الثقوب
زاوية تتأرجح	IPX3: 120 درجة (± 60 درجة) ； IPX4: 350 درجة (± 175 درجة)
تتأرجح السرعة	IPX3: 4 ثانية / دورة (2 × 120 درجة) ؛ IPX4: 12 ثانية / دورة (2 × 350 درجة) ؛
تدفق المياه	1-10L / دقيقة قابل للتعديل

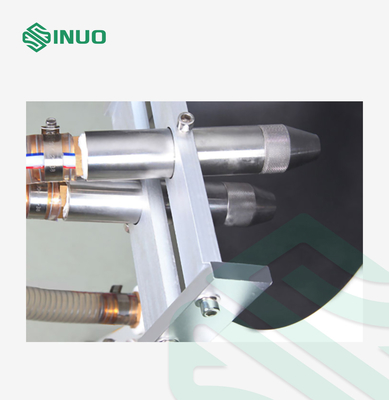

3. آلية ضخ المياه
اتجاه نفث الماء	أفقي
فوهة القطر الداخلي	IPX5: Ф6.3 ملم ، IPX6: Ф12.5 ملم
معدل الولادة	IPX5: 12.5 ± 0.625 لتر / دقيقة ؛IPX6: 100 ± 5 لتر / دقيقة ، مقياس التدفق قابل للتعديل من خلال مقياس الدوران يدويًا
المسافة من فوهة إلى سطح الضميمة	2.8 م (المسافة من الفوهة إلى السطح المركزي للصينية الدوارة ، المعيار يتطلب 2.5-3 م)
طريقة فوهة ثابتة	التثبيت الميكانيكي
4. عام
مقياس الضغط	0 ~ 0.25 ميجا باسكال ، يمكن عرضها
مدة الاختبار	0.01S ～ 99.9 دقيقة ، يمكن ضبطها مسبقًا
القرص الدوار	القطر: Φ400mm ؛سرعة الدوران: 1r / min ، يمكن أن تتوقف عند 4 زوايا ، ارتفاع الرفع: 350-600mm ، قدرة التحمل: ≤50kgs
مادة الغرفة	الغرفة الداخلية والنفق مصنوعان من الفولاذ المقاوم للصدأ
نظام تدوير المياه	تتم معالجة الاختبار في الغرفة ، وتحتوي المعدات على خزان مياه مدمج ، ويمكن إعادة تدوير المياه.وتحتوي الحجرة الداخلية على جهاز تجميع المياه ، ويتم تجميع مياه الاختبار تلقائيًا في خزان تخزين المياه من خلال الهيكل المعدني.يمكن التحكم في مدخل المياه تلقائيًا من خلال صمام العوامة في خزان المياه ، ويمكن للنظام أن يعطي إنذارات للكشف عن مستوى الماء المرتفع والمنخفض ، والتي يمكن أن تمنع بشكل فعال المضخة من التلف بسبب نقص المياه الجافة.أيضا ، يوجد جهاز تصفية للتنظيف في موضع مدخل المياه.
حماية سلامة	حماية تسلسل المرحلة ، حماية التسرب ، حماية نقص المياه ، حماية غير طبيعية.
