IPX1 IPX7 IEC 60529 معدات الاختبار معدات اختبار حماية دخول الماء

IEC 60529 IPX1 إلى IPX7 معدات اختبار دخول المياه الشاملة

المعايير والبنود المتوافقة

IEC60529: 2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)" IPX1 و IPX2 و IPX3 و IPX4 و IPX5 و IPX6 و IPX7.

نظرة عامة على المعدات

طلب:

للتحقق من الأداء الوقائي للحاوية للمنتجات الإلكترونية والكهربائية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية والأختام والمصابيح تحت:

تقطر الماء عند درجة IPX1 و IPX2

رش المياه وتناثرها بدرجة IPX3 و IPX4.

نفاثات مائية بدرجة IPX5 و IPX6

الغمر المؤقت في الماء بدرجة IPX7

مبدأ:تأكد من أن تنقيط الماء أو رذاذ الماء أو سرعة نفاثة الماء تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمدادات المياه ، وتحقيق ضغط مكافئ من خلال التحكم في عمق العينة المغمورة في الماء ، وإنتاج تدفق منتظم للماء أو الضغط على الكل منطقة السياج.

العينات والقيود:المنتجات الكهربائية والإلكترونية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية ومنتجات الاتصالات والإضاءة الخارجية وأجهزة الإشارة ، إلخ.

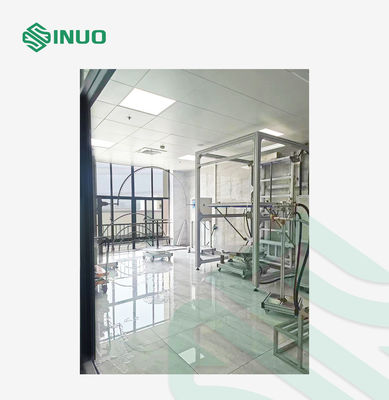

بناء:تتكون معدات الاختبار من آلية التنقيط ، وآلية التذبذب ، وآلية ضخ الماء ، وخزان الغمر ، وخزانة التحكم الكهربائية ، والصينية الدوارة.حامل صندوق التنقيط معلق على الحائط مع وظيفة مقاومة السقوط ، والتي يمكن رفعها تلقائيًا بواسطة المحرك.يتم تثبيت أحد طرفي آلية التذبذب على الحائط ، ويتم تثبيت الطرف الآخر لآلية التذبذب على دعامة الأرضية ، ويتسبب الأنبوب في التأرجح عن طريق قيادة المحرك.يتم تثبيت الفوهة على دعامة الأرضية.تم دمج خزان المياه وجزء التحكم الكهربائي ، ويتم رفع سلة العينات بواسطة رافعة كهربائية.سرعة دوران القرص الدوار قابلة للتعديل ، وتستخدم لاختبار IPX1 ~ IPX6 ، ويمكن إمالتها 15 درجة ، وتستخدم لاختبار IPX2.تم تجهيز معدات الاختبار بجهاز تنظيف مرشح المياه لمنع انسداد الثقب.هذا النظام بأكمله يعتمد هيكل النوع المفتوح.

استخدام البيئة:

مزود الطاقة: AC380V ± 5٪ / 50Hz ، 10KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.

مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن تكون مجهزة بمفتاح الإضاءة ومفتاح التسرب المقاوم للماء (أو المقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.

مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.

المعايير الفنية

1. خزانة التحكم الكهربائية وخزان الغمر في الماء
خزانة التحكم الكهربائية	كشف التدفق: ردود فعل إشارة تدفق مقياس التدفق الإلكتروني ضبط التدفق: اضبط على شاشة اللمس تحكم: Mitsubishi PLC واجهة الآلة البشرية: شاشة ملونة تعمل باللمس مقاس 7 بوصات وظيفة التحكم: إمداد المياه بالتيار المستمر ، وإمداد المياه بالضغط المستمر ، والتحكم الرأسي بالمطر بالتنقيط ، والتحكم في المطر المتذبذب ، ورذاذ الماء والتحكم في النفاثات ، والتحكم في دوران القرص الدوار ، والتحكم في وقت الاختبار. وظيفة الحماية: حماية التسرب ، حماية الزائد ، حماية ماس كهربائى
مدى التطبيق	التحكم في إمدادات المياه واختبار IPX1-6 واختبار الغمر في الماء IPX7
طريقة إمداد المياه	إمدادات المياه ذات التدفق المستمر ، إمدادات المياه ذات الضغط المستمر
عملية التحكم في إمدادات المياه	يقوم مقياس التدفق الإلكتروني ومقياس الضغط الرقمي بمراقبة القيم الحالية في الوقت الفعلي بعد أن يحدد المستخدم قيم التدفق والضغط على شاشة اللمس ، ويتم قراءة البيانات في PLC من خلال تحويل البيانات ، ثم يتم تعديل سرعة مضخة الماء من خلال التردد محول.يحتوي النظام على قناتين لإمداد المياه: فرع تدفق كبير وفرع تدفق صغير.
فرع التدفق الكبير	تم تطبيقه على اختبار IPX5 / 6 القوي لنفث الماء نطاق التدفق: 10-100 لتر / دقيقة دقة التدفق: ± 0.5 لتر / دقيقة ◆ مقياس الجريان: مقياس الجريان التوربيني ◆ مضخة مياه: مضخة طرد مركزي من الفولاذ المقاوم للصدأ
فرع التدفق الصغير	تطبق على IPX1 / 2/3/4 اختبار رش الماء نطاق التدفق: 1-10 لتر / دقيقة دقة التدفق: ± 0.5 لتر / دقيقة ◆ مقياس الجريان: مقياس الجريان التوربيني الصغير ◆ مضخة مياه: مضخة مياه طرد مركزي من الفولاذ المقاوم للصدأ ◆ نطاق الضغط: 0.1-3 كجم / سم 2 ◆ عرض الضغط: شاشة رقمية ، باستخدام مقياس الضغط الرقمي
خزان الغمر / خزان تخزين المياه	◆ يمكن استخدامها لإمداد المياه لاختبار IPX1-6 واختبار الغمر في الماء IPX7 ◆ الحجم: 500 لتر ◆ حجم الخزان: W600mmXD600mmXH1400mm ◆ نافذة المراقبة: نافذة من الزجاج المقسّى حجم نافذة المراقبة: W200mmXH1250mm ◆ مقياس العمق: مقياس الفولاذ المقاوم للصدأ ◆ طول المقياس: 1300 مم ، الدقة 1 مم ◆ التحكم في المستوى: مفتاح تعويم + أنبوب الفائض
خط أنابيب إمداد المياه	يتم توزيع إمدادات المياه للنظام على كل جهاز من خلال خراطيم PVC وفقًا لتخطيط الموقع ، ويتم التحكم فيها بواسطة صمام المياه الكهرومغناطيسي بشكل منفصل لكل جهاز.يتم تركيب خط أنابيب إمداد المياه بصمام تصريف.بعد اكتمال الاختبار ، تتم إزالة الماء الموجود في أنبوب الماء تلقائيًا.
منقي	غلاف من الفولاذ المقاوم للصدأ ، عنصر مرشح جيد
حماية سلامة	حماية تسلسل المرحلة ، حماية التسرب ، حماية نقص المياه ، حماية غير طبيعية

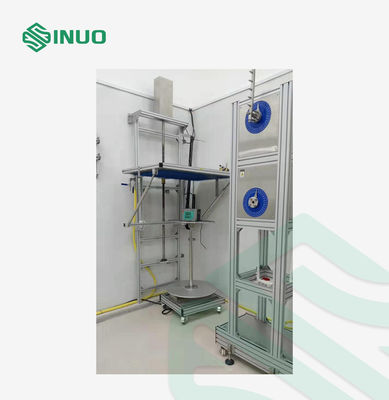

2. جهاز اختبار صندوق تنقيط الماء العمودي IPX1 / 2
منطقة التنقيط	WD = 1000 × 1000 مم ، يمكن تخصيص أحجام أخرى
ارتفاع بالتنقيط	يتم قياس مسافة 200 مم من الإبرة إلى العينة تلقائيًا بواسطة مستشعر الأشعة تحت الحمراء
سرعة التنقيط / تدفق المياه	1 + 0.5 0 مم / دقيقة أو 3 + 0.5 0 مم / دقيقة قابلة للتحويل ، يتم التحكم في هطول الأمطار رقميًا
فتحة إبرة ثقب	Φ0.4 مم
تباعد فتحة التنقيط	20 مم × 20 مم
رفع صندوق التنقيط	مدفوعًا بالمحرك ، قابل للتعديل من 1100-1800 مم ، يضمن دليل اللولب رفعًا سلسًا وقفلًا ذاتيًا
وقت الاختبار	0-99.9 دقيقة ، يمكن ضبطها مسبقًا

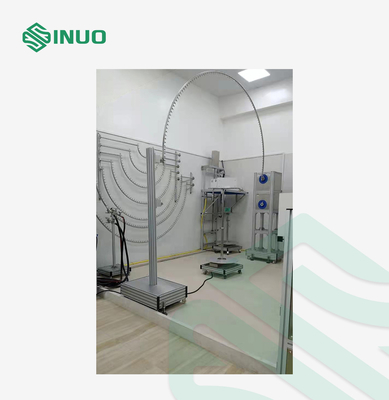

3. IPX3 / 4 جهاز اختبار رش الماء للأنابيب المتذبذبة
نصف قطر الأنبوب المتذبذب	R200 ، R400 ، R600 ، R800 ، R1000 ، R1200 ، R1400 ، R1600mm اختيارية ، مصنوعة من الفولاذ المقاوم للصدأ
فتحة إبرة ثقب	Φ0.4 مم
توزيع ثقوب الرش	IPX3: فوق قوس 60 درجة على جانبي النقطة المركزية (120 درجة) IPX4: على كامل 180 درجة من نصف الدائرة تباعد الفتحات: 50 مللي متر
تبديل IPX3 / 4	التبديل عن طريق تغيير عدد معين من إبر الفتحات العمياء أو إبر الثقوب
زاوية تتأرجح	IPX3: 120 درجة (± 60 درجة) ； IPX4: 350 درجة (± 175 درجة)
تتأرجح السرعة	IPX3: 4 ثانية / دورة (2 × 120 درجة) ؛ IPX4: 12 ثانية / دورة (2 × 350 درجة) ؛
تدفق المياه	1-10L / دقيقة قابل للتعديل
وقت الاختبار	0.01S ～ 99.9 دقيقة ، يمكن ضبطها مسبقًا
4. IPX3 / 4 فوهة رش الماء المحمولة باليد
معلمات فوهة الرش	القطر الخارجي: Ф102mm ، القطر الكروي: SФ75.5mm ، ثقب واحد في المركز ، دائرتان داخليتان من 12 حفرة عند 30 درجة ، 4 دوائر خارجية من 24 حفرة عند 15 درجة ، مجموع 121 ثقب بقطر Ф0.5mm ، مصنوع من نحاس.
تدفق المياه	10L / min ± 5٪ ، مقياس التدفق قابل للتعديل يدويًا من خلال مقياس الدوران ، مقياس التدفق الإلكتروني يمكن أن يكون اختياريًا
ضغط	50 ～ 150Kpa ، نطاق قياس مقياس الضغط: 0 0.25Mpa
درع متحرك	مصنوع من الألمنيوم ، يمكن فصله
اتجاه رش المياه	يمكن تعديل زاوية رش الماء ، فوهة الرش IPX 3 و 4 تشترك في نفس الدعم مع فوهة خرطوم IPX 5 و 6
مدة الاختبار	0.01S ～ 99.9 دقيقة ، يمكن ضبطها مسبقًا
5. IPX5 / 6 فوهة المياه النفاثة المحمولة باليد
معلمات فوهة الخرطوم	IPX5: Ф6.3 مم ؛IPX6: Ф12.5 ملم
تدفق المياه	IPX5: 12.5 ± 0.625 لتر / دقيقة ؛IPX6: 100 ± 5 لتر / دقيقة ، مقياس التدفق قابل للتعديل من خلال مقياس الدوران يدويًا ، يمكن أن يكون مقياس التدفق الإلكتروني اختياريًا
المسافة من فوهة إلى سطح الضميمة	2.8 م (المسافة من الفوهة إلى السطح المركزي للصينية الدوارة ، المعيار يتطلب 2.5-3 م)
اتجاه نفث المياه	يمكن تعديل زاوية رش الماء
طريقة فوهة ثابتة	تم تثبيت فوهة خرطوم IPX 5 و 6 وفوهة الرش IPX 3 و 4 على نفس الدعم
مقياس الضغط	0 ~ 0.25 ميجا باسكال ، يمكن عرضها
مدة الاختبار	0.01S ～ 99.9 دقيقة ، يمكن ضبطها مسبقًا

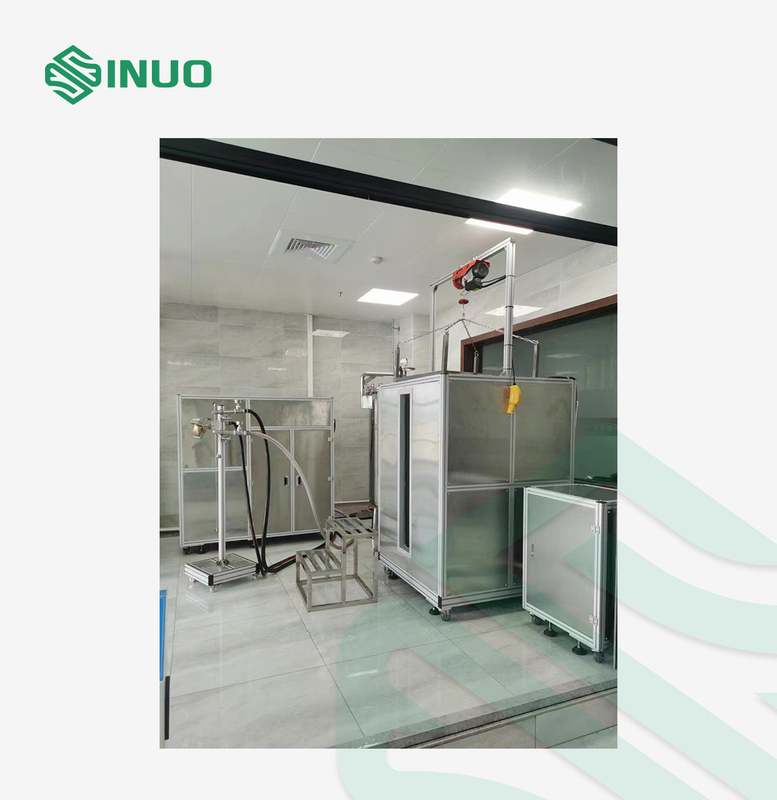

6. IPX7 غرفة الغمر المؤقتة
حجم الغرفة وحجمها	حجم الغرفة الداخلية: WDH = 600 * 600 مم * 1400 مم ، 500 لتر
أعلى عمق اختبار للمياه	1200 مم ، مع مقياس ، دقة المقياس: 1 مم
حجم السلة	سلة معلقة من الفولاذ المقاوم للصدأ: WD = 500 × 500 مم
رفع التحكم	يتم التحكم بها بواسطة رافعة كهربائية
مدة الاختبار	يدويا السيطرة
نافذة المراقبة	نافذة زجاجية ، حجم النافذة: W200mmXH1200mm
7. القرص الدوار
قطر الدائرة	Φ600 ملم
سرعة الدوران	1 ص / دقيقة
السمة للشئ	≤50 كجم
ميزات أخرى	مقاوم للماء ، يمكن إمالة 15 درجة ، مع إطار دعم الرفع
