| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4415 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
IEC 60529 IPX3 / 4/5/6 رشاش فوهة الخرطوم معدات اختبار كود IP
المعايير والبنود المتوافقة
IEC60529: 2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)" IPX3 و IPX4 و IPX5 و IPX6.
نظرة عامة على المعدات
استخدام البيئة:
مزود الطاقة: AC380V ± 5٪ / 50Hz ، 5KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.
مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن تكون مجهزة بمفتاح الإضاءة ومفتاح التسرب المقاوم للماء (أو المقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.
مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب.
العينات والقيود:المنتجات الكهربائية والإلكترونية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية ومنتجات الاتصالات والإضاءة الخارجية وأجهزة الإشارة ، إلخ.

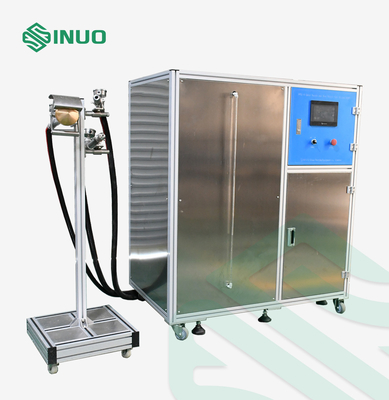

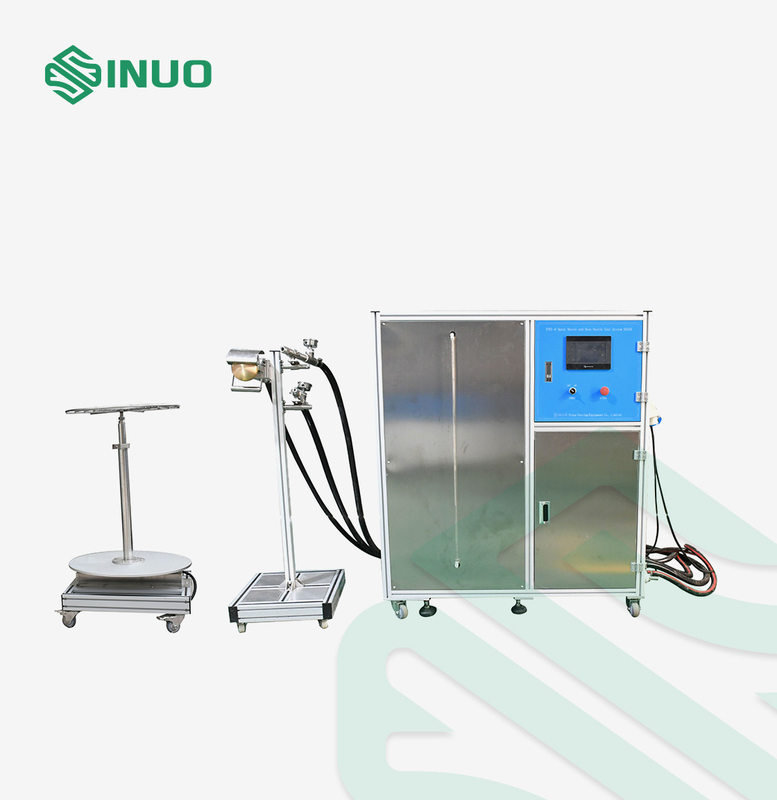

بناء:تتكون معدات الاختبار من فوهة رش محمولة ، وفوهة خرطوم ، ودعامة ، وخزان مياه ، وخزانة تحكم كهربائية ، وصينية دوارة.يتم تثبيت الفوهات على الدعامة ، وتوضع العينة على القرص الدوار ، ولصينية الدوران سرعة دوران تبلغ 1r / min ويتم تشغيل دورانها بواسطة المحرك ، لجعل حاوية العينة يتم رشها في جميع الاتجاهات أو رشها من كل الاتجاهات العملية.يتم إدخال خزان تخزين المياه وجزء التحكم الكهربائي.هذا النظام بأكمله يعتمد هيكل النوع المفتوح.
طلب:للتحقق من الأداء الوقائي للحاوية للمنتجات الإلكترونية والكهربائية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية والأختام والمصابيح تحت رش الماء والرش عند درجة IPX3 و IPX4 ونفاثات المياه عند درجة IPX5 و IPX6.
مبدأ:تأكد من أن رذاذ الماء وسرعة تدفق الماء تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمدادات المياه ، وجعل حاوية العينة يتم رشها في جميع الاتجاهات أو رشها من جميع الاتجاهات العملية.
المعايير الفنية

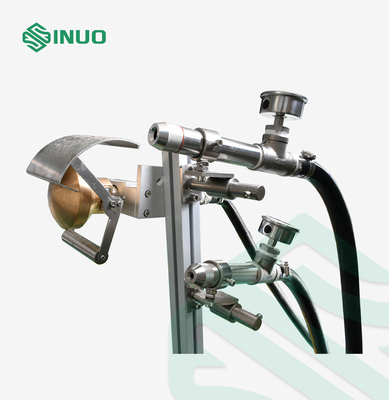

| فوهة رش IPX3 و IPX4 | |
| معلمات فوهة الرش | القطر الخارجي: Ф102mm ، القطر الكروي: SФ75.5mm ، ثقب واحد في المركز ، دائرتان داخليتان من 12 حفرة عند 30 درجة ، 4 دوائر خارجية من 24 حفرة عند 15 درجة ، مجموع 121 ثقب بقطر Ф0.5mm ، مصنوع من نحاس. |
| تدفق المياه | 10L / min ± 5٪ ، مقياس التدفق قابل للتعديل من خلال مقياس الدوران ، مقياس التدفق الإلكتروني اختياري |
| ضغط | 50 ～ 150Kpa ، نطاق قياس مقياس الضغط: 0 0.25Mpa |
| درع متحرك | مصنوع من الألمنيوم ، يمكن فصله |
| اتجاهات رش الماء | يمكن تعديل زاوية رش الماء |
| فوهة خرطوم IPX5 و IPX6 | |
| معلمات فوهة الخرطوم | IPX5: Ф6.3 مم ؛IPX6: Ф12.5 ملم |
| معدل الولادة | IPX5: 12.5 ± 0.625 لتر / دقيقة ؛IPX6: 100 ± 5 لتر / دقيقة ، مقياس التدفق قابل للتعديل من خلال مقياس الدوران ، مقياس التدفق الإلكتروني اختياري |
| المسافة من فوهة إلى سطح الضميمة | 2.8 م (المسافة من الفوهة إلى السطح المركزي للصينية الدوارة ، المعيار يتطلب 2.5-3 م) |
| اتجاهات المياه النفاثة | يمكن تعديل زاوية نفث الماء |
| عام | |
| التحكم والتشغيل | التحكم الذكي PLC وشاشة تعمل باللمس |
| طريقة فوهة ثابتة | فوهة الرش وفوهات الخرطوم مثبتة على الدعامة |
| مقياس الضغط | 0 ~ 0.25 ميجا باسكال ، يمكن عرضها |
| مدة الاختبار | 0.01S ～ 99.9 دقيقة ، يمكن ضبطها مسبقًا |
| القرص الدوار | القطر: Φ600mm ، سرعة الدوران: 1r / min ، قدرة التحمل: ≤50kgs |

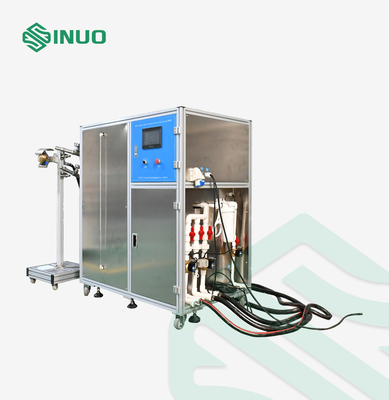

| خزان المياه | يعتمد نظام الاختبار هذا هيكلًا مفتوحًا ، ولا يتم إعادة تدوير مياه الاختبار.نظام الاختبار مجهز بخزان مياه من الفولاذ المقاوم للصدأ سعة 500 لتر تقريبًا.خزان تخزين المياه مُجهز بصمام عوامة لمستوى الماء للتحكم تلقائيًا في مدخل المياه ، ولديه خاصية الكشف عن إنذار مستوى الماء المرتفع والمنخفض ، لمنع المضخة بشكل فعال من التلف بسبب الماء الجاف.تم دمج خزان تخزين المياه وجزء التحكم الكهربائي. |
| حماية سلامة | حماية تسلسل المرحلة ، حماية التسرب ، حماية نقص المياه ، حماية غير طبيعية. |
