IPX9 ارتفاع ضغط درجة حرارة عالية غرفة اختبار فوهة مروحة المياه النفاثة
المعايير والبنود المتوافقة
IEC60529: 2013 "درجات الحماية التي يوفرها الضميمة (رمز IP)" IPX9 ، الشكل 7 إلى 12.
ISO20653-2013 "مركبات الطرق - درجات الحماية (رمز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والوصول" الشكل 7 و 8 و 9 والجدول 7 (9K) "
DIN40050-9 "مركبات الطرق - درجات الحماية (رمز IP) - الحماية من الأجسام الغريبة والمياه والوصول إلى المعدات الكهربائية> الشكل 8 والجدول 8 (9K)"
المعايير الفنية
التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس | ||
حجم الغرفة |
الحجم الداخلي: WDH = 800 × 800 مم × 800 مم الحجم الخارجي: WDH = 1400 × 1000 مم × 1750 مم |
الحجم الداخلي: WDH = 1000 × 1000 مم × 1000 مم الحجم الخارجي: WDH = 1600 × 1200 مم × 1900 مم |
الحجم الداخلي: WDH = 1500 × 1500 مم × 1500 مم الحجم الخارجي: WDH = 2100 × 1700 مم × 2400 مم |
فوهات المروحة النفاثة | تم تصنيعها وفقًا للمواصفة IEC 60529 الرقم 7 ، أو يمكن تخصيصها | ||
ضغط ضخ الماء | 8000-10000 كيلو باسكال | ||
تدفق المياه النفاثة | 14-16 لتر / دقيقة ، قابل للتعديل | ||
زاوية المياه النفاثة | 0 درجة ، 30 درجة ، 60 درجة ، 90 درجة | ||
مدة الاختبار | 30 ثانية لكل موضع | ||
وقت الاختبار الإجمالي | 0-99H59M59S ، يمكن ضبطه مسبقًا | ||
اختبر درجة حرارة الماء | 80 ± 5 درجة مئوية | ||
المسافة بين الفوهة والعينة |
أ) للحاويات الصغيرة (أكبر أبعاد أقل من 250 مم): R125 ± 25 مم ب) للحاويات الكبيرة (أكبر أبعاد أكبر أو يساوي 250 مم): R175 ± 25 مم |
||
قوة التأثير | يتم الإعداد لقياس قوة تأثير نفاثة الماء وفقًا للمواصفة IEC 60529 الشكل 10 | ||
القرص الدوار | القطر: Φ600mm ، سرعة الدوران: 1-5r / min ، قدرة التحمل: ≤ 30kgs | ||
حمل الطاقة للعينة | اختياري ، توفير مقبس اختبار ، AC220V | ||
نظام تدوير المياه | تتم معالجة الاختبار في الغرفة ، وتحتوي المعدات على خزان مياه مدمج ، ويمكن إعادة تدوير المياه.وتحتوي الحجرة الداخلية على جهاز تجميع المياه ، ويتم تجميع مياه الاختبار تلقائيًا في خزان تخزين المياه من خلال الهيكل المعدني.يمكن التحكم في مدخل المياه تلقائيًا من خلال صمام العوامة في خزان المياه ، ويمكن للنظام أن يعطي إنذارات للكشف عن مستوى الماء المرتفع والمنخفض ، والتي يمكن أن تمنع بشكل فعال المضخة من التلف بسبب نقص المياه الجافة. | ||
حماية سلامة | حماية تسلسل المرحلة ، حماية التسرب ، حماية ماس كهربائى ، حماية نقص المياه ، حماية غير طبيعية. |
نظرة عامة على المعدات
استخدام البيئة:
مزود الطاقة: AC380V ± 5٪ / 50Hz ، 15KVA ، أو تطابق متطلبات إمداد الطاقة المحلية للعميل.
مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن يكون هناك مفتاح إضاءة ومفتاح تسرب مقاوم للماء (أو مقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.
مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.
العينات والقيود:مركبات الركاب والحافلات والمصابيح والدراجات النارية والأجزاء والمكونات الأخرى ، بالإضافة إلى المنتجات الأخرى التي يجب اختبارها في بيئة IPX9 (IPX9K).
بنية:

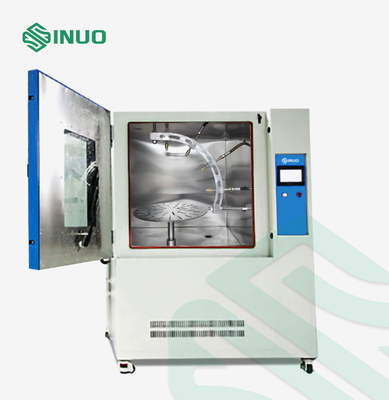

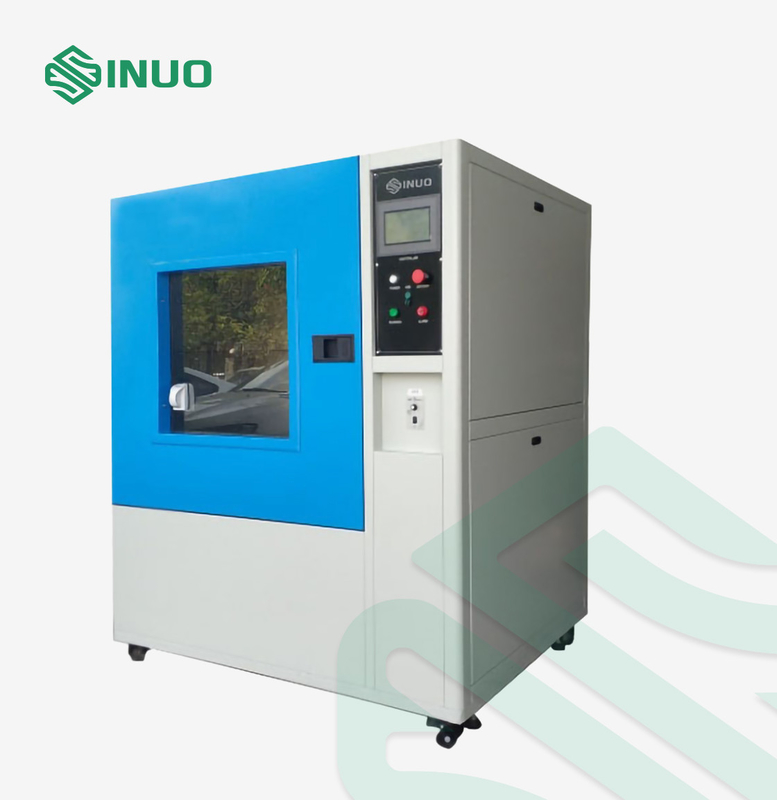

يتكون الجهاز من هيكل ، وآلية رش الماء ، وجهاز عالي الضغط ودرجة حرارة عالية ، وصينية دوارة ، وخزانة تحكم كهربائية.
1. الغلاف الخارجي للغرفة مصنوع من صفيحة فولاذية عالية الجودة.الحجرة الداخلية والصينية الدوارة كلها مصنوعة من الفولاذ المقاوم للصدأ SUS304 لضمان مقاومة الماء والتآكل.تحتوي غرفة الاختبار على نظام تدوير الماء الخاص بها ، وبداخلها جهاز لتجميع المياه.يتم تجميع مياه الاختبار تلقائيًا في خزان تخزين المياه من خلال الهيكل المعدني.يمكن التحكم في مدخل المياه تلقائيًا من خلال صمام العوامة في خزان المياه ، ويمكن للنظام أن يعطي إنذارات للكشف عن مستوى الماء المرتفع والمنخفض ، والتي يمكن أن تمنع بشكل فعال المضخة من التلف بسبب نقص المياه الجافة.

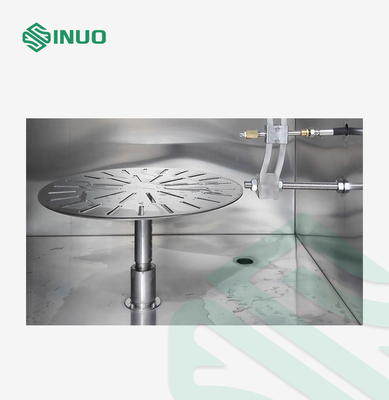

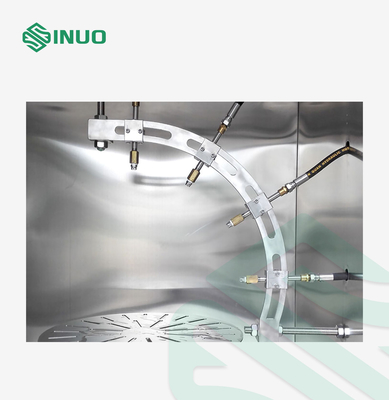

2. 4 فوهات قياسية مثبتة في 0 ° ، 30 ° ، 60 ° ، 90 ° موضع قوس الحلقة.
3. يضمن جهاز ترموستات تسخين المياه المدمج أن درجة حرارة ماء الاختبار تلبي المتطلبات القياسية.يتم توفير المياه ذات الضغط العالي بواسطة مضخة الماء ذات الضغط العالي من خلال تحويل التردد ، ويمكن ضبط تدفق نفث الماء مسبقًا على شاشة اللمس.
4. تم تجهيز غرفة الاختبار بقرص دوار ، وتسبب القرص الدوار في الدوران بواسطة محرك القيادة بسرعة دوران تبلغ 1r / min ، لجعل العلبة يتم رشها من جميع الاتجاهات العملية.
5. يتم التحكم في تسخين المياه ، ودرجة الحرارة الثابتة ، وضغط الماء ، وتدفق المياه ، ووقت رش الماء C ، وعملية برنامج الدورة وعمل دوران القرص الدوار بواسطة خزانة التحكم الكهربائية.
طلب:للتحقق من الأداء الوقائي لـمكونات منمركبات الطرق والمصابيح والدراجات النارية وأجزاء أخرى تحت ضغط عالٍ ودرجة حرارة نفث الماء عند درجة IPX9 (IPX9K).
مبدأ:تأكد من أن سرعة نفث الماء تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمداد المياه ودرجة الحرارة والضغط ، يتم رش العلبة من جميع الاتجاهات العملية بتيار ماء من فوهات الاختبار القياسية كما هو موضح في IEC 60529 الشكل 7 و 8 و 9.
