| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN444 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
IPX3 IPX4 تتأرجح أنبوب المطر معدات اختبار الرطوبة
المعايير والبنود المتوافقة
IEC60529: 2013 "درجات الحماية التي يوفرها الضميمة (رمز IP)" IPX3 و IPX4 ، الشكل 4.
نظرة عامة على المعدات
العينات والقيود:المنتجات الكهربائية والإلكترونية للسيارات ، وقطع غيار الدراجات النارية ، ومنتجات الاتصالات ، والأجهزة المنزلية ، والإنارة الخارجية وأجهزة الإشارة ، إلخ

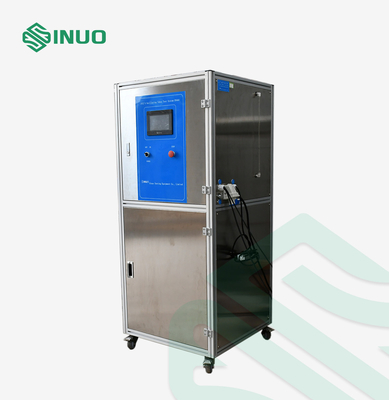

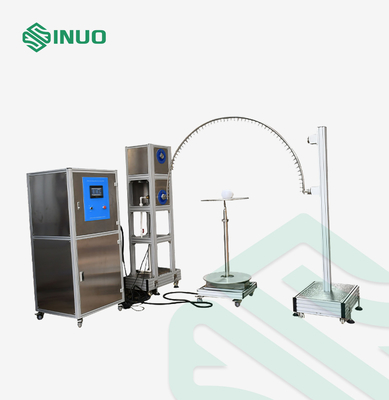

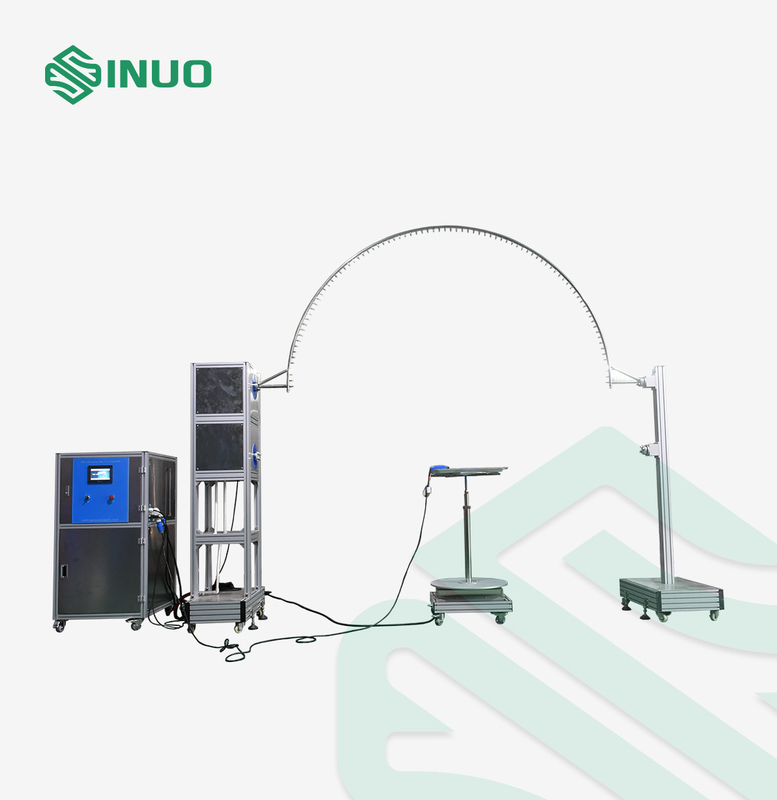

بناء:تتكون معدات الاختبار من آلية تأرجح متذبذبة ، وخزانة تحكم كهربائية وصينية دوارة.آلية التأرجح المتذبذبة هي الوقوف على الأرض ، ويتسبب الأنبوب المتذبذب في التأرجح عن طريق قيادة المحرك.القرص الدوار لديه سرعة دوران تبلغ 1r / min ، لجعل حاوية العينة يتم رشها في جميع الاتجاهات.تم تجهيز معدات الاختبار بجهاز تنظيف مرشح المياه لمنع انسداد الثقب.يعتمد هذا النظام بالكامل على هيكل مفتوح.
طلب:للتحقق من الأداء الوقائي للحاوية للمنتجات الإلكترونية والكهربائية للسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية وموانع التسرب والمصابيح تحت رش الماء والرش عند درجة IPX3 و IPX4.
مبدأ:تأكد من أن سرعة رش الماء والرش تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمدادات المياه ، وجعل حاوية العينة يتم رشها في جميع الاتجاهات.
استخدام البيئة:
مزود الطاقة: AC380V ± 5٪ / 50Hz ، 3KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.
مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن تكون مجهزة بمفتاح الإضاءة ومفتاح التسرب المقاوم للماء (أو المقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.
مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.
المعايير الفنية
| لا. | غرض | حدود |
| 1 | إمدادات المياه |
معدل تدفق الماء ＞ 10 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. هذا الجهاز مزود بوحدة تنقية للمياه النظيفة |

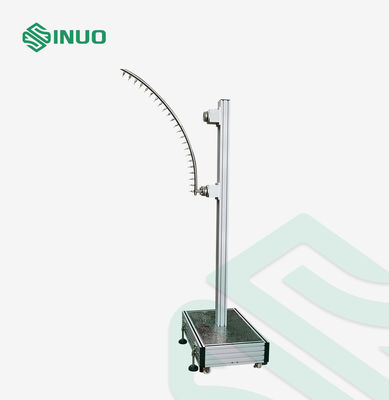

| 2 | حجم الأنبوب المتذبذب | يمكن أن تكون الأنابيب المتذبذبة R200mm ، R400mm ، R600mm ، R800mm ، R1000mm ، R1200mm ، R1400mm ، R1600mm اختيارية ، مصنوعة من الفولاذ المقاوم للصدأ |
| 3 | ثقب إبرة | Φ0.4 مم |
| 4 | وشملت زاوية من فتحتين |
IPX3: 120 درجة IPX4: 180 درجة |
| 5 | تتأرجح زاوية الأنبوب |
الأعلى.يمكن ضبط ± 175 درجة مسبقًا (ملاحظة: المعيار يتطلب IPX3: 120 درجة ؛ IPX4: 360 درجة ، ولكن نظرًا لوجود قرص دوار أسفل أنبوب متذبذب أثناء الاختبار ، لذلك لا يمكن تحقيق 360 درجة أثناء الاختبار الفعلي ، إذا لم يكن هناك قرص دوار ، فيمكن تحقيق 360 درجة) |
| 6 | سرعة تمطر |
IPX3: 4 ثوان / وقت (2 × 120 درجة) ؛ IPX4: 12 ثانية / الوقت (2 × 360 درجة) ؛ |
| 7 | تدفق المياه | يمكن ضبطه حسب حجم التذبذب وعدد فتحات المسامير (0.07 لتر / دقيقة × لكل ثقب) |
| 8 | وقت الاختبار | 1-99999S يمكن ضبطه مسبقًا |
| 9 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 10 | القرص الدوار | القطر: Φ600mm ، سرعة الدوران: 1 ~ 5r / min ، قدرة التحمل: ≤30kgs |
| 11 | متطلبات الموقع |
غرفة اختبار IP مخصصة للماء ، يجب أن تكون الأرض مسطحة مع الإضاءة. 10A مفتاح تسرب مقاوم للماء (أو مقبس) يستخدم في المعدات.مع وظيفة جيدة للتدفق والصرف. التثبيت الأرضي. |
| 12 | التحكم الكهربائي | PLC وشاشة تعمل باللمس |
| 13 | مصدر الطاقة لهذه المعدات | AC 220V ، 60Hz ، 2KW أو مطابقة متطلبات إمداد الطاقة المحلية للعميل |
| 14 | امدادات الطاقة للعينة | AC220V ، 10A أو تطابق متطلبات إمداد الطاقة المحلية للعميل |
