| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN443 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |
IEC 60529 IPX1 IPX2 صندوق تنقيط المطر العمودي غرفة اختبار دخول الماء
المعايير والبنود المتوافقة
IEC60529: 2013 "درجات الحماية التي يوفرها الضميمة (رمز IP)" IPX1 و IPX2.
نظرة عامة على المعدات

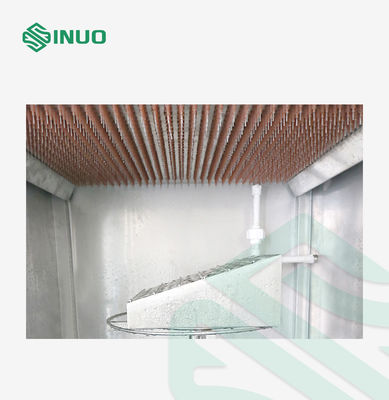

بناء:يتكون الجهاز من آلية التنقيط وخزانة تحكم كهربائية.صندوق التنقيط مثبت في الجزء العلوي من الغرفة.يوجد قرص دوار ، لديه سرعة دوران 1r / min ، يستخدم لاختبار IPX1 ؛مع كتلة دعم عينة 15 درجة ، تستخدم لاختبار IPX2 ؛يمكن ضبط ارتفاع القرص الدوار يدويًا ، بحيث يتوافق مع المسافة 200 مم من الإبرة إلى العينة.تم تجهيز معدات الاختبار بجهاز تنظيف مرشح المياه لمنع انسداد الثقب.هذا النظام بأكمله يعتمد هيكل الغرفة.
العينات والقيود:المنتجات الكهربائية والإلكترونية والسيارات وقطع غيار الدراجات النارية ومنتجات الاتصالات والأجهزة المنزلية والإنارة الخارجية وأجهزة الإشارة ، إلخ
طلب:للتحقق من الأداء الوقائي للحاوية للمنتجات الإلكترونية والكهربائية والسيارات وقطع غيار الدراجات النارية والأجهزة المنزلية والأختام والمصابيح تحت الماء المتقطر عند درجة IPX1 و IPX2.
مبدأ:تأكد من أن سرعة التنقيط تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمدادات المياه ، يمكن لمعدات الاختبار أن تنتج تدفقًا موحدًا لقطرات الماء على كامل مساحة العلبة.
استخدام البيئة:مزود الطاقة: AC380V ± 5٪ / 50Hz ، 3KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.
مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن تكون مجهزة بمفتاح الإضاءة ومفتاح التسرب المقاوم للماء (أو المقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.
مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.
المعايير الفنية
| التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس |
| حجم الغرفة |
داخلي: WDH = 800 × 800 مم × 800 مم |
| منطقة التنقيط | WD = 600 × 600 مم ، يمكن تخصيص أحجام أخرى |
| ارتفاع بالتنقيط | يتم تحقيق مسافة 200 مم من الإبرة إلى العينة عن طريق ضبط ارتفاع القرص الدوار أو رفع العينة |
|
سرعة التنقيط |
1 + 0.5 0 مم / دقيقة أو 3 + 0.5 0 مم / دقيقة قابلة للتعديل |
| فتحة إبرة ثقب | Φ0.4 مم |
| تباعد فتحة التنقيط | 20 مم × 20 مم |
| القرص الدوار | القطر: Φ400mm ، سرعة الدوران: 1-5r / min ، مع كتلة دعم عينة 15 ° وقوس رفع ، قدرة تحمل 20kg |
| موقف صندوق التنقيط | يقع في الجزء العلوي من الغرفة الداخلية ، ثابت |
| وقت الاختبار | 0-99.9 دقيقة ، يمكن ضبطها مسبقًا |
| مادة الغرفة | الغرفة الداخلية تستخدم الفولاذ المقاوم للصدأ SUS304 |
| نظام دوران الماء | يوجد جهاز تصفية نظيف عند مدخل المياه ، ويتم تجميع الماء المقطر تلقائيًا في خزان التخزين من خلال الهيكل المعدني ويمكن إعادة تدويره. |
| حماية سلامة | حماية تسلسل المرحلة ، حماية التسرب ، حماية نقص المياه ، حماية غير طبيعية |
