| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN8817 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

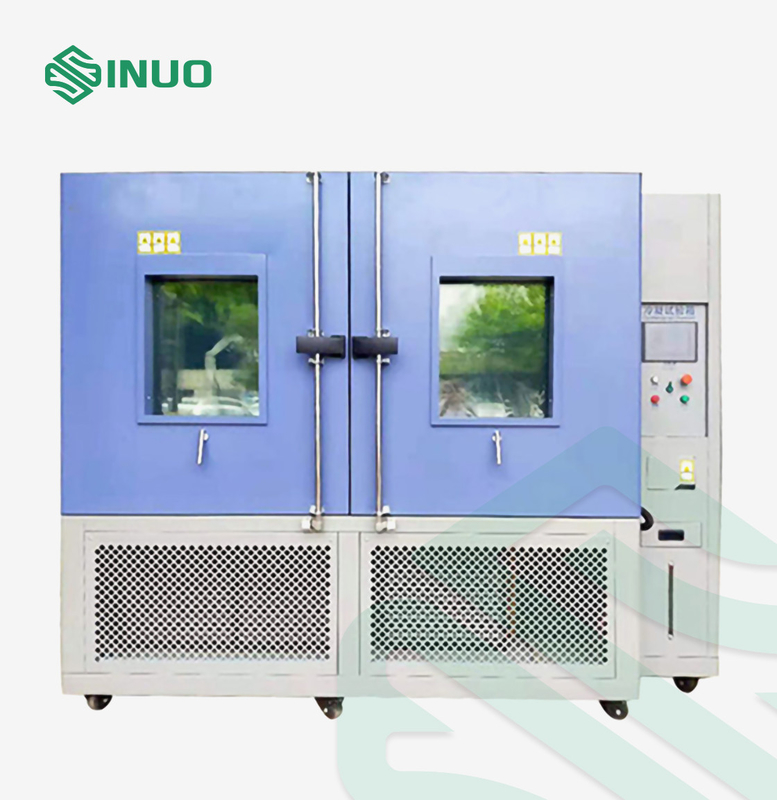

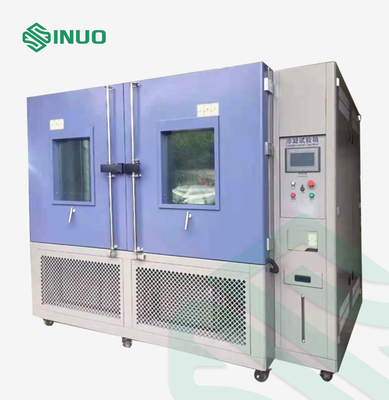

المكونات الكهربائية للمركبة الكهربائية VW80000 غرفة اختبار التكثيف
المعايير والبنود المتوافقة
ISO 6270-2 الدهانات والورنيشات - تحديد مقاومة الرطوبة - الجزء 2: إجراء الكشف عن عينات الاختبار في أجواء التكثيف والمياه
بند VW80000 12.6 المكونات الكهربائية والإلكترونية في المركبات ذات المحركات حتى 3.5 طن من المتطلبات العامة وظروف الاختبار والاختبارات
IEC 61300-2-48 أجهزة التوصيل البيني للألياف الضوئية والمكونات السلبية - إجراءات الاختبار والقياس الأساسية - الجزء 2-48: دورات الاختبارات ودرجات الحرارة والرطوبة وما إلى ذلك.
DIN 50017: الأجواء وتطبيقاتها الفنية - أجواء اختبار تكثيف المياه
نظرة عامة على المعدات
تستخدم آلة الاختبار هذه بشكل أساسي في تأثير تغيرات الرطوبة ودرجة الحرارة التي قد تحدث أثناء تشغيل أو تخزين أو نقل أجهزة ربط الألياف الضوئية والإلكترونيات والاتصالات ومنتجات الطيران.توضع العينة في صندوق الاختبار وتخضع لعدة دورات درجة حرارة ورطوبة محددة في المواصفات ذات الصلة.خلال الاختبار بأكمله ، تتم مراقبة توهين العينة.
المعايير الفنية
| بحجم | منطقة العمل |
600 * 500 * 830 ملم (عرض * عمق * ارتفاع) يمكن تخصيص |
| الحجم الخارجي |
تقريبا.1200 * 750 * 1300 مم (عرض * عمق * ارتفاع) أو حسب التصميم الفعلي |
|
| أداء | نطاق درجة حرارة | المحيط 60 (درجة الحرارة الشائعة: 38/49/60) |
| تقلب درجات الحرارة | ≤1 ℃ (≤ ± 0.5 ℃ ، تم اختباره وفقًا لـ GB / T5170-2008) | |
| دقة درجة الحرارة | 0.1 ℃ | |
| انحراف درجة الحرارة | ± 2 ℃ | |
| نطاق الرطوبة | 100٪ RH (+ 0٪ ، -5٪ ، أثناء التكثيف) | |
| معدل التسخين | ≥10 ℃ / 30 دقيقة (مع حمولة فولاذية 20 كجم ، وتلبية اختبار التكثيف لـ VW80000-2013) | |
| معدل التبريد | ≥65 ℃ / 75 دقيقة (مع حمولة من الفولاذ 20 كجم ، وتلبية اختبار التكثيف لـ VW80000-2013) | |
| أجزاء قياس درجة الحرارة والرطوبة | استخدم مستشعر درجة حرارة PT100 عالي الدقة لقياس درجة الحرارة | |
| طريقة التسخين | التدفئة الكهربائية ، تعديل PID ، المحرك: مرحل الحالة الصلبة | |
| نظام التدفئة | إطار تسخين سيراميك من النوع الجديد ، مع سلك تسخين مستورد من ألمانيا في الوسط ، قطر سلك سميك ، مقاومة درجات الحرارة العالية ، مقاومة الاحتراق الجاف | |

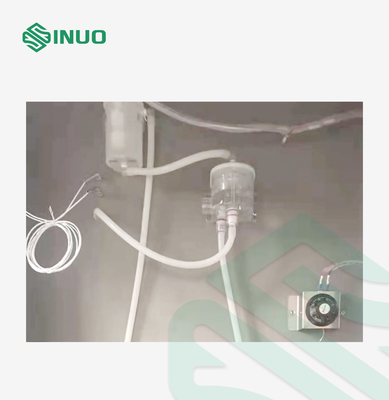

| نظام الترطيب | الترطيب الخارجي ، يعتمد أنبوب الترطيب تصميمًا على شكل حرف U وثقب مسبار درجة الحرارة الزائدة ، | |
| نظام التجفيف | استخدام لفائف المبخر درجة حرارة نقطة الندى طريقة إزالة الرطوبة الاتصال تدفق الصفحي | |
| نظام التزويد بالمياه | يعتمد مصدر مياه الترطيب على التحكم التلقائي ، ويمكن إعادة تدوير المياه المتبقية ، مما يوفر المياه ويقلل من الاستهلاك | |
| نظام التبريد | ضاغط تيكومسيه مغلق بالكامل مستورد من فرنسا ، يستخدم المبرد الصديق للبيئة R404 و R23 DuPont | |
| قناة تهوية | مجرى هواء دائري قسري لضمان درجة حرارة موحدة في غرفة العمل ؛يتم تثبيت السخانات والمبردات وأجهزة استشعار درجة الحرارة في مجرى الهواء | |
| مخرج المكثف | مع فتحات مخرج لمكثف الاستوديو ووحدة التكثيف | |
| نطاق التوقيت | 1 9999 دقيقة / ساعة | |
| المواد | مواد الجدار الخارجي | رش لوح حديد A3 |

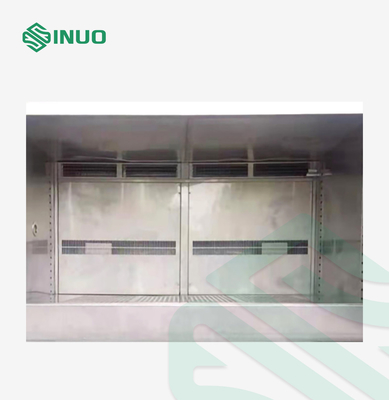

| مواد الجدار الداخلي | لوحة الفولاذ المقاوم للصدأ SUS304 | |
| مادة العزل | رغوة البولي يوريثان الصلبة | |
| نافذة المراقبة | نافذة زجاجية ثلاثية الطبقات مقاومة للانفجار | |
| ثقب الرصاص | فتحتان من الرصاص بقطر 100 مم ، مع غطاء وسدادة ناعمة ، تقعان على الجدران اليمنى واليسرى للغرفة | |
| رف عينة | قطعتان ، مادة الفولاذ المقاوم للصدأ SUS304 ، مسار تخزين تباعد قابل للتعديل ، يمكن تعديل رف العينة لأعلى ولأسفل وفقًا للاحتياجات ، وتحمل 30 كجم / طبقة بالتساوي. | |
| خفيفة | يوجد مصباح إضاءة أعلى نافذة المراقبة ، يتم التحكم فيه عن طريق المفتاح الموجود خارج الباب ، وهو مريح وواضح للمراقبة | |
| عجلات متحركة |
4 عجلات متحركة
|
|
| خزان الترطيب | خزان مياه عالي الجودة من الفولاذ المقاوم للصدأ 304 | |
| عنصر التحكم | استخدام وحدة التحكم في درجة الحرارة والرطوبة القابلة للبرمجة MCGS (شاشة لمس ملونة حقيقية مقاس 7 بوصات 16 بت) ؛وضع تشغيل القائمة الإنجليزية ، برنامج ذاكرة مجموعة 120 ، كل مجموعة برامج تحتوي على 1200 مقطع برنامج ، جميع الحلقات ، حتى 999 مرة.وحدة التحكم: تتميز وحدة التحكم المزودة بشاشة عرض باللغة الإنجليزية بوظيفة التشخيص الذاتي ، وتطالب بمعرفة سبب الفشل وطريقة العلاج ، وتسجيل بيانات الاختبار والعملية ، ولديها واجهة اتصال قياسية RS232 أو U القرص. | |
