| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN8812 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

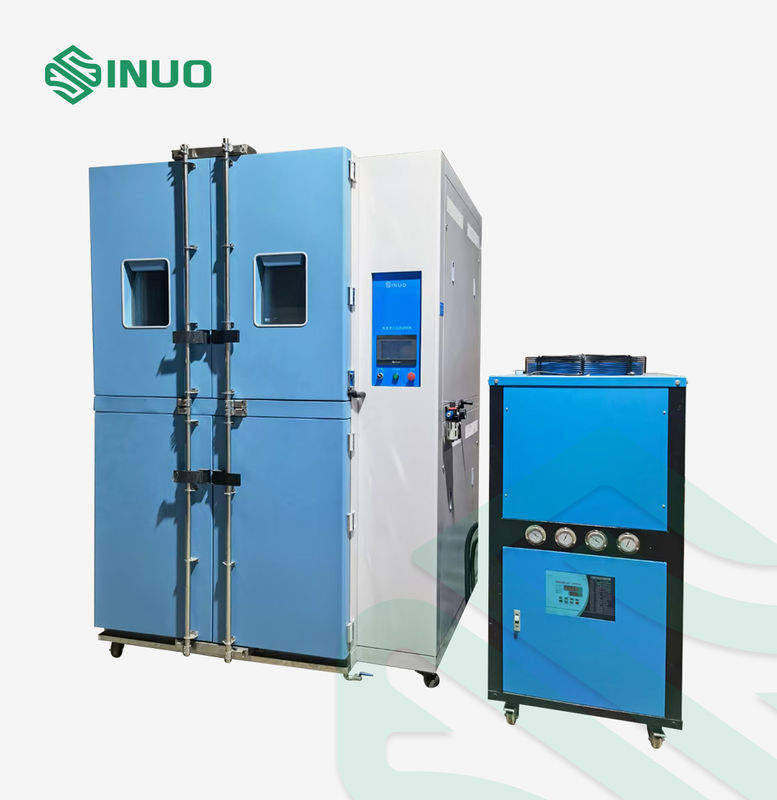

ISO 16750-4 معدات اختبار صدمة المياه الجليدية لإلكترونيات مركبات الطرق
المعايير والبنود المتوافقة
ISO 16750-4: 2013 مركبات الطرق - الظروف البيئية واختبار المعدات الكهربائية والإلكترونية - الجزء 4: بند الأحمال المناخية 5.4 الشكل 4 للشكل 6.
نظرة عامة على المعدات
تم تصميم المعدات المتكاملة لاختبار صدمات المياه الجليدية + الغمر وتصنيعها وفقًا للمتطلبات القياسية ISO 16750-4: 2013 البند 5.4 ، إلخ.
هذا المنتج مناسب للمنتجات التي قد تتعرض للتنظيف تحت درجات حرارة محيطة مختلفة أثناء النقل أو التخزين أو الاستخدام.تأتي المياه من الأمطار الغزيرة والرياح والأمطار الغزيرة ، وأنظمة الرش ، ورذاذ العجلات ، والاحمرار أو الأمواج العنيفة.لمؤشرات الأداء وإدارة الجودة.
المعايير الفنية
| حجم الغرفة الداخلية |
1000 * 1000 * 1000 (عرض * عمق * ارتفاع) يمكن تخصيص |
| حجم الغرفة الخارجية | تقريبا.1800 * 1450 * 1965 مم (عرض * عمق * ارتفاع) ، رهنا بالحجم الفعلي |
| معلمات اختبار رش الماء المثلج | |
| عدد الدورات | 100 دورة |
| عقد الوقت Tحفي T.الأعلى | 1 ساعة أو حتى يتم الوصول إلى استقرار درجة الحرارة DUT |
| مدة الانتقال | أقل من 20 ثانية (للانتقال اليدوي لـ DUT بين تخزين درجة الحرارة والرش) |
| اختبار السوائل | ماء غير مؤين يحتوي على 3٪ غبار أريزونا ناعم وفقًا لمعيار ISO 12103-1 ؛يمكن إضافة 5٪ NaCL (يقدمها المستخدم) |
| درجة حرارة الماء | 0 ℃ ～ + 4 ℃ (ضاغط تبريد + مضخة مياه التحريك) |
| قرار درجة الحرارة | 0.1 ℃ |
| تقلب درجات الحرارة | ± 0.5 ℃ |
| توحيد درجة الحرارة | ± 2 ℃ |
| استخدم الظروف البيئية | درجة الحرارة المحيطة هي + 25 درجة مئوية ، والرطوبة النسبية أقل من أو تساوي 85٪ رطوبة نسبية ، وهي القيمة المقاسة بشرط عدم وجود عينة في غرفة الاختبار. |
| تدفق المياه | (3 لتر 4 لتر) / 3 ثانية (مدة الرش) |
| عدد الفتحات | 3 قطع ، المسافة بين كل فوهة 300 مم |
| طريقة الرش | تقوم الفوهة برش العينة أفقيًا |
| توجيه DUT | كما في السيارة |
| المسافة من سطح طائرة و DUT | 325 ± 25 مم (يتم تطبيق الماء على العرض الكامل لـ DUT) |
| اختبار الغمر | |
| عدد الدورات | 10 دورات |
| عقد الوقت Tحفي T.الأعلى | 1 ساعة أو حتى يتم الوصول إلى استقرار درجة الحرارة DUT |
| مدة الانتقال | <20 ثانية |
| اختبار السوائل | الماء منزوع الأيونات؛يمكن إضافة 5٪ NaCL (يقدمها المستخدم) |
| درجة حرارة الماء | 0 ℃ ～ + 4 ℃ |
| قرار درجة الحرارة | 0.1 ℃ |
| تقلب درجات الحرارة | ± 0.5 ℃ |
| توحيد درجة الحرارة | ± 2 ℃ |
| وقت الغمر | 5 دقائق |
| توجيه DUT | كما في السيارة |
| هيكل المعدات | |
| مادة الغرفة |
مادة الحجرة الداخلية: SUS316 # الفولاذ المقاوم للصدأ بسمك 1.2 مم مادة الحجرة الخارجية: الفولاذ المقاوم للصدأ SUS304 # بسمك 1.0 مم |
| إمدادات المياه | يمكن توصيله مباشرة بأنبوب ماء الصنبور ، ويجب أن يكون ضغط إمداد المياه ≧ 2kgf / cm2 |
|
تحضير المياه الموحلة (مجهز من قبل المستخدم) |
المياه الموحلة عبارة عن مسحوق أريزونا بنسبة 3٪ (ملاحظة: إذا احتاج العميل إلى استخدام الماء منزوع الأيونات المتوسط للاختبار ، فيرجى إحضار آلة المياه النقية الخاصة بك) |
| جهاز حماية السلامة | |
| مضخة رش الماء | الزائد ، حماية ماس كهربائى |
| مزود الطاقة | حماية التسرب والحمل الزائد وحماية ماس كهربائى |
| تحريك المحرك | الزائد ، حماية ماس كهربائى |
| شروط امدادات الطاقة وامدادات الطاقة | AC380V ± 10٪ V (ثلاث مراحل خمسة أسلاك) ؛50 هرتز |
