| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN887 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

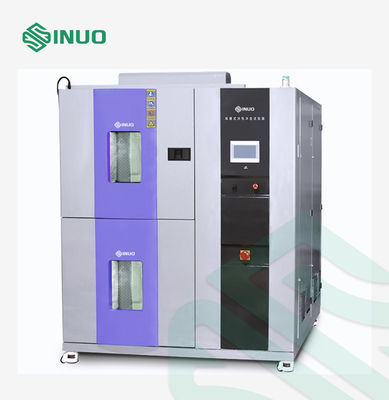

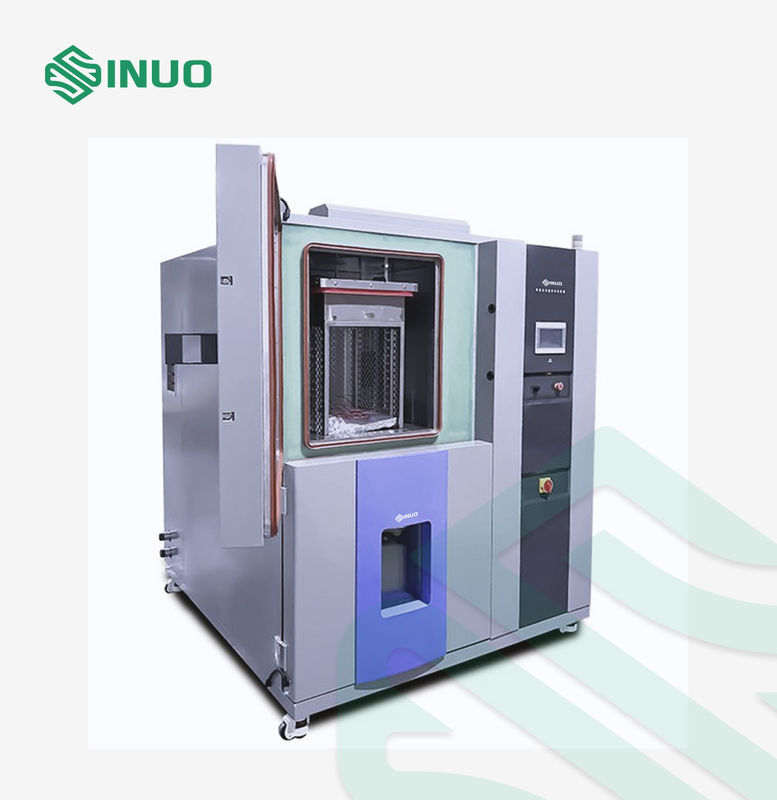

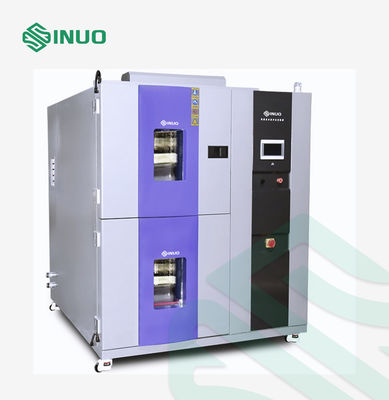

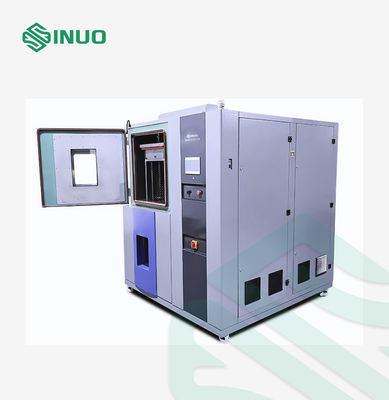

2 مناطق غرفة اختبار الصدمة الحرارية الباردة والساخنة
المعايير والبنود المتوافقة
IEC 60068-2-1: 2007 ، الاختبارات البيئية - الجزء 2-1: الاختبارات - الاختبار أ: بارد ، IDT
IEC 60068-2-2: 1974 الاختبارات البيئية للمنتجات الكهربائية والإلكترونية - الجزء 2: طرق الاختبار - الاختبارات ب: الحرارة الجافة
IEC 60068-2-14: 1984 ، إجراءات الاختبار البيئي الأساسية - الجزء 2: اختبار الاختبار N: تغيير درجة الحرارة ، IDT
MIL-STD-883 وما إلى ذلك.
نظرة عامة على المعدات
تسمى غرفة اختبار الصدمات الحرارية ذات المنطقتين أيضًا لتكون غرفة اختبار الصدمات الساخنة والباردة من نوع السلة ، وهي مقسمة إلى جزأين: منطقة درجة حرارة عالية ومنطقة درجة حرارة منخفضة.يتم وضع منتج الاختبار في السلة.يتم نقل منتج الاختبار إلى منطقة درجات الحرارة المرتفعة أو منطقة درجات الحرارة المنخفضة لتأثير التوازن من خلال نقل السلة.منتج الاختبار ديناميكي أثناء الاختبار.
تُستخدم حجرة اختبار الصدمات الحرارية ذات المنطقتين لاختبار هيكل المادة أو المادة المركبة ، والتي يمكن تحملها في بيئة مستمرة ذات درجة حرارة عالية للغاية ودرجة حرارة منخفضة للغاية في لحظة.من أجل اختبار التغيرات الكيميائية أو الأضرار الفيزيائية الناتجة عن التمدد والانكماش الحراري في أقصر وقت.تشمل العناصر القابلة للتطبيق المعادن والبلاستيك والمطاط والإلكترونيات والمواد الأخرى ، والتي يمكن استخدامها كأساس أو مرجع لتحسين المنتج.
المعايير الفنية
| نموذج | SN887-70 | SN887-100 | SN887-150 | SN887-252 |
| حجم الصندوق الداخلي مم (W * H * D) | 500 × 350 × 400 | 500 × 400 × 500 | 600 × 500 × 500 | 700 × 600 × 600 |
| الأبعاد مم (عرض * ارتفاع * عمق) | 1500 × 1970 × 1900 | 1500 × 1740 × 2300 | 1620 × 2040 × 2450 | 1850 × 2300 × 2500 |
| نطاق صدمة درجة الحرارة |
أ: -40 ～ + 150 ℃ ، ب: -55 + 150 ℃ ، C: -65 ～ + 150 ℃ ثلاثة أعلاه يمكن أن تكون اختيارية أو مخصصة |
|||
| نطاق درجة حرارة التخزين البارد في منطقة درجة حرارة منخفضة |
ج: -10 ～ -50 ℃ ； B: -10 ～ -65 ℃ ； C: -10 ℃ ～ -75 ℃ ثلاثة أعلاه يمكن أن تكون اختيارية أو مخصصة |
|||
| نطاق درجة حرارة تخزين الحرارة في منطقة درجة حرارة عالية | + 50 ℃ ～ + 180 ℃ | |||
| وقت التعافي من الصدمة | حوالي 5 دقائق | |||
| درجات الحرارة العالية والمنخفضة تؤثر على وقت درجة حرارة ثابتة | أكثر من 30 دقيقة | |||
| سلةوقت الشرود | ≤8S | |||
| إعداد درجة حرارة عالية | + 60 ℃ ～ + 150 ℃ | |||
| إعداد درجة حرارة منخفضة | -65 ℃ ～ -10 ℃ | |||
| تقلبات درجات الحرارة في منطقة العينة | ± 0.5 ℃ (عند درجة حرارة ثابتة) | |||
| نطاق دقة درجة الحرارة | دقة الإعداد: ± 0.1 ℃ ، دقة الإشارة: ± 0.1 ℃ ، الدقة: ± 0.1 ℃ | |||
| انحراف درجة الحرارة | ± 2 درجة مئوية (بدون حمل ، حالة ثابتة) | |||
| جهاز استشعار درجة الحرارة | فئة عالية الدقة درجة حرارة pt100 | |||
| المبرد | R404a ، r23 | |||
| مادة الصندوق الداخلي | لوحة الفولاذ المقاوم للصدأ Sus304 | |||
| مادة الصندوق الخارجي | رذاذ إلكتروستاتيكي على الوجهين مصنوع من ألواح الصلب المدرفلة على البارد A3 | |||
| مادة العزل | رغوة البولي يوريثان الصلبة بالإضافة إلى القطن العازل للحرارة | |||
| طريقة دائرية | مروحة الطرد المركزي | |||
| سخان | سخان كهربائي سبائك النيكل لحام | |||
| طريقة التبريد | التبريد المتتالي (باستخدام ضاغط Bitzer الألماني شبه المحكم) | |||
| مراقب | شاشة تحكم تعمل باللمس LCD ملونة مقاس 7 بوصات + وحدة plc | |||
| سلة | 2 أرفف مدمجة | |||
| قوة التشغيل | حوالي 9 ~ 30kw (وفقًا لعملية pid ، يتم تشغيل التدفئة والتبريد تلقائيًا) | |||
| مزود الطاقة | 380 فولت ± 10٪ الخامس ؛50 هرتز.ثلاث مراحل من أربع أسلاك + سلك أرضي ، مقاومة التأريض الواقية أقل من 4ω | |||
| نظام الحماية | فقدان طور إمداد الطاقة وحماية خطأ تسلسل الطور ، وحماية التسرب ، وحماية السخان من درجة الحرارة الزائدة ، ودائرة قصر السخان وغيرها من الحماية من التيار الزائد. | |||
سمات
1. هيكل عمودي ثنائي المنطقة ، يتم التحكم في عملية دورة مناطق درجات الحرارة المرتفعة والمنخفضة تلقائيًا ، ويمكن ضبط وقت الاستقرار والتبديل.وهي مقسمة إلى قسمين: منطقة درجة حرارة عالية ومنطقة درجة حرارة منخفضة.يتم وضع عينة الاختبار في الهاتف المحمولسلة.إنها تتبنى هيكل تخزين حراري فريد وتخزين بارد.الأسطوانة تدفعسلةللتحرك لأعلى ولأسفل في الخزان الساخن والبارد لإكمال اختبار تأثير درجة الحرارة الباردة والساخنة.
2. يمكن توصيل عينة الاختبار بالحمل عن طريق الأسلاك من خلال فتحة الاختبار ، كما أن شاشة اللمس الملونة واسعة النطاق تجعل العملية سهلة ، وحالة التشغيل واضحة في لمحة.
3. يعتمد ضاغطًا مستوردًا مغلقًا بالكامل مع مادة إعادة تسخين صديقة للبيئة ، ومبادل حراري لوحي بارد ونظام تبريد ثنائي بدرجة حرارة منخفضة للغاية.
4. يمكن ضبط الوظائف الثلاث لدرجة الحرارة المرتفعة ودرجة الحرارة المنخفضة والصدمة الباردة والساخنة بشكل مستقل.يمكنه التبريد المسبق والتسخين المسبق والاستعداد تلقائيًا وفقًا لتعليمات العمل المحددة ؛وقم بتعيين عدد الدورات ومرات إزالة الجليد ، وقم بإذابة الثلج تلقائيًا (يدويًا).
