| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNDCI96 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

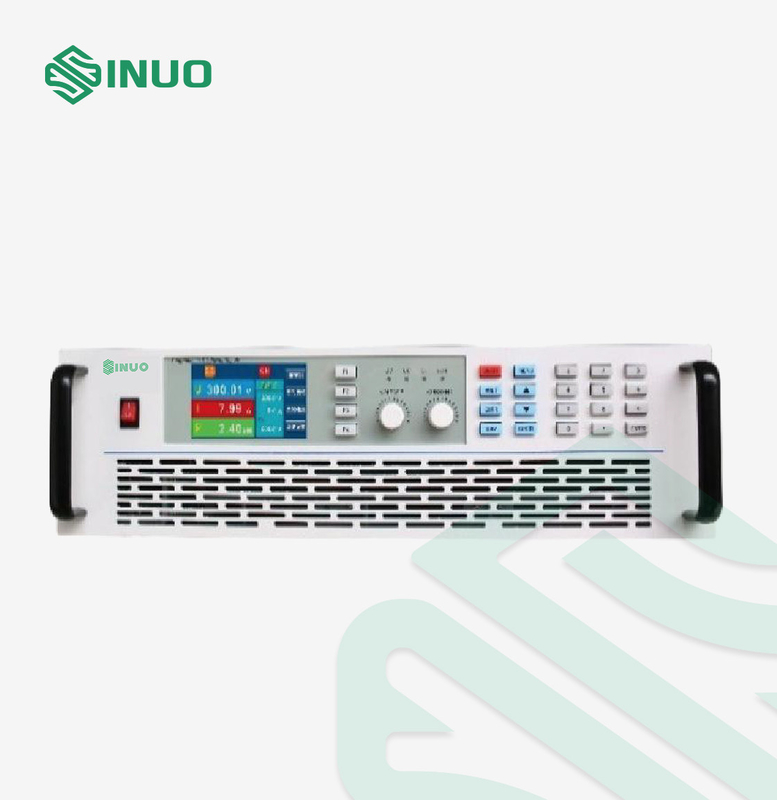

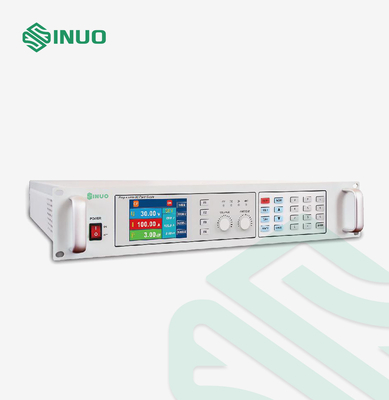

تتميز إمدادات الطاقة DC القابلة للبرمجة من سلسلة SNDCI96 بمزايا مهمة مثل الطاقة العالية والتيار العالي والاستجابة السريعة والاستجابة السريعة للحمل العابر والضوضاء المنخفضة والاستخدام المريح!تتميز هذه السلسلة من إمدادات الطاقة بكثافة طاقة عالية جدًا وهي مصدر طاقة قابل للبرمجة بالتيار المستمر مع مظهر رائع وصغر الحجم وأداء عالٍ ووظائف قوية وتشغيل بسيط.يستخدم على نطاق واسع في صناعات مثل اختبار محرك التيار المستمر ، والفضاء والدفاع ، والإلكترونيات الاستهلاكية ، وأجهزة الكمبيوتر والأجهزة الطرفية ، والاتصالات ، والمعدات الطبية ، والطاقة الشمسية ، وإلكترونيات السيارات.
تتطلب سلسلة SNDCI96 وحدة طاقة 5kW في قلب مزود الطاقة.وفقًا لمتطلبات جهد الخرج ، يمكن تكوين من 1 إلى 3 وحدات في هيكل ، والذي يمكن أن يوفر 5kW إلى 15kW من الطاقة.يمكن بعد ذلك توصيل مجموعة هذه العبوات بسهولة بالتوازي لتوفير ما يصل إلى 150 كيلو واط من الطاقة.تعمل مصادر الطاقة المتوازية مثل مصدر طاقة واحد ، مما يوفر تيارًا إجماليًا للنظام.يمكن التحكم المتقدم فقط.يمكن لمزود الطاقة تمكين إخراج تسلسل معقد ووضع طاقة ثابت من خلال جهاز التحكم ، ويمكن تخزين / استدعاء إعدادات الجهاز.يصبح استخدام الدورة التسلسلية لهذه السلسلة من مصادر الطاقة خيارًا مثاليًا للاختبار المتكرر.
الخصائص الرئيسية
1. كثافة طاقة عالية ، هيكل قياسي 3U ، طاقة تصل إلى 15kW.
2. نطاق جهد واسع ، من 0 ~ 40 إلى 0 ~ 1000V ، قدرة الآلة الواحدة 5 ~ 15kW.
3. تحميل سريع استجابة عابرة لمنع نزهات الجهد غير المرغوب فيه.
4. دقة عالية ، 16 بت ميلادي داخليًا ، تموج منخفض
5. واجهة عملية مرنة ، مريحة للمستخدمين للعمل
6. يمكنها أن تحقق التوصيل المتوازي الناتج والتصميم المعياري ، مما يجعلها ملائمة للمستخدمين لتوسيع السعة.
7. وظيفة التسلسل ، تحكم نظام مرن ومتنوع ، لتلبية احتياجات اختبار العملاء.
8. مروحة متغيرة السرعة مع ضوضاء منخفضة وتحكم في تغيير درجة الحرارة المنخفضة.
9. مع الجهد المستمر وأنماط الإخراج الحالي المستمر.
10. يتم ضمان المدخلات الكاملة للجهد المنخفض الزائد ، ونقص الطور ، والتسخين الزائد الداخلي ، والجهد الزائد الناتج وغيرها من وسائل الحماية ، وأداء السلامة.
11. مع واجهة التحكم التناظرية ، يمكن التحكم في خرج الطاقة بشكل منفصل من خلال الواجهة التناظرية الخارجية.
| نموذج |
SNDCI96 150-33 |
SNDCI96 150-66 |
SNDCI96 150-100 |
SNDCI96 200-25 |
SNDCI96 200-50 |
SNDCI96 200-75 |
|||||||||||
| مدخلات التيار المتردد | المراحل: 3 مراحل 3 أسلاك + تأريض ؛الجهد: 380VAC ± 10٪ ؛التردد: 47 ~ 63 هرتز ؛عامل الطاقة: ≥0.78 | ||||||||||||||||
| خرج DC | الجهد االكهربى | 0 ~ 40 فولت | 0 ~ 60 فولت | ||||||||||||||
| تيار | 0 ~ 125 أ | 0 ~ 250 أمبير | 0 ~ 375 أ | 0 ~ 83 أ | 0 ~ 167 أ | 0 ~ 250 أمبير | |||||||||||
| قوة | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | |||||||||||
| نجاعة | 87٪ ، القيمة النموذجية تحت الخط الاسمي والحمل الأقصى | ||||||||||||||||
|
برنامج دقة |
الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| OVP | ≤ ± 1٪ FS (نطاق البرمجة: 5-110٪ من اللوحة الأمامية أو طرف الإدخال التناظري البعيد أو تكوين الإدخال الرقمي الاختياري) | ||||||||||||||||
| دقة القراءة | الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| تموج وضوضاء |
RMS (20 هرتز - 300 كيلو هرتز) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
ص (20 هرتز -20 ميجا هرتز) |
75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | |||||||||||
| الوضع الحالي | ＜ ± 0.04٪ من التيار الكامل RMS | ||||||||||||||||
| تأثير المصدر | الجهد االكهربى | ≤0.01٪ فس (± 10٪△إدخال UAC) | |||||||||||||||
| تيار | ≤0.05٪ فس (± 10٪△إدخال UAC) | ||||||||||||||||
| تأثير التحميل | الجهد االكهربى | ≤0.02٪ FS (0-100٪ من نطاق تنظيم الحمل) | |||||||||||||||
| تيار | ≤0.1٪ فس (0-100٪)△UAC من نطاق تنظيم الحمل) | ||||||||||||||||
| تحفيز الواجهة | تخصيص | المدمج في 25 قابس أنثى D-Sub دبوس واحد | |||||||||||||||
| نطاق الإشارة | 0 ~ 5 فولت أو 0 ~ 10 فولت | ||||||||||||||||
| دقة U / I | برمجة U: ≤0.25٪ FS ؛قراءة U مرة أخرى: ≤ ± 1.0٪ FS ؛أنا البرمجة: ≤0.8٪ FS ؛قرأت مرة أخرى: ≤ ± 1.0٪ FS | ||||||||||||||||
| وقت الاستجابة الديناميكي | الوقت المستغرق في تنظيم الحمل | تحت 50٪ إلى 100٪ أو 100٪ إلى 50٪ تغيير الحمل ، ارجع إلى ± 0.75٪ مخرجات الحالة الثابتة كاملة النطاق في غضون 1 مللي ثانية | |||||||||||||||
| وقت ارتفاع الجهد الناتج | الحد الأقصى 100 مللي ثانية (مقياس كامل 10 ~ 90٪) | ||||||||||||||||
| معدل العدد الحالي | 45A / MS (القيمة النموذجية) | ||||||||||||||||
| استقرار | في ظل ظروف نفس بيئة التشغيل ، بعد 30 دقيقة من الإحماء ، يبقى عادةً في حدود ± 0.05٪ من القيمة المحددة خلال 8 ساعات | ||||||||||||||||
| واجهة الاتصالات | واجهات RS232 / RS485 / CAN / LAN / UBS وغيرها | ||||||||||||||||
| عملية موازية | يمكن توصيل ما يصل إلى 5 منتجات ، وسيؤدي 61 مصدر طاقة على التوازي إلى تقليل دقة كل مصدر طاقة بنسبة 0.3٪ | ||||||||||||||||
| عملية ترادفية | ما يصل إلى وحدتين على التوالي | ||||||||||||||||
| بيئة العمل | نوع داخليدرجة حرارة العمل: 0 ~ 50 ℃ ، الرطوبة: <80٪ ، بدون تكاثف ، درجة حرارة التخزين: -20 ~ 70 ، الارتفاع <2000 م | ||||||||||||||||
|
معامل درجة الحرارة
|
0.02٪ / ℃ أقصى جهد خرج مصنّف ، تحت نقطة ضبط الجهد ، القيمة النموذجية | ||||||||||||||||
| 0.03٪ / ℃ الحد الأقصى لتيار الخرج المقنن ، تحت نقطة التحديد الحالية ، القيمة النموذجية | |||||||||||||||||
| إخراج الجهد العائم | يقع الطرف السالب في حدود ± 300 فولت من إمكانات الهيكل | ||||||||||||||||
| الحجم: W * H * D (مم) | 482mm * 609mm * 132mm (W * H * D) خزانة قياسية ، ارتفاع 3U | ||||||||||||||||
| وزن | 22 كجم | 28 كجم | 34 كجم | 22 كجم | 28 كجم | 34 كجم | |||||||||||
| نموذج |
SNDCI96 80-63 |
SNDCI96 80-125 |
SNDCI96 80-188 |
SNDCI96 100-50 |
SNDCI96 100-100 |
SNDCI96 100-150 |
|||||||||||
| مدخلات التيار المتردد | المراحل: 3 مراحل 3 أسلاك + تأريض ؛الجهد: 380VAC ± 10٪ ؛التردد: 47 ~ 63 هرتز ؛عامل الطاقة: ≥0.78 | ||||||||||||||||
| خرج DC | الجهد االكهربى | 0 ~ 80 فولت | 0 ~ 100 فولت | ||||||||||||||
| تيار | 0 ~ 63 أ | 0 ~ 125 أ | 0 ~ 188 أ | 0 ~ 50 أ | 0 ~ 100 أ | 0 ~ 150 أمبير | |||||||||||
| قوة | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | |||||||||||
| نجاعة | 87٪ ، القيمة النموذجية تحت الخط الاسمي والحمل الأقصى | ||||||||||||||||
|
برنامج دقة |
الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| OVP | ≤ ± 1٪ FS (نطاق البرمجة: 5-110٪ من اللوحة الأمامية أو طرف الإدخال التناظري البعيد أو تكوين الإدخال الرقمي الاختياري) | ||||||||||||||||
| دقة القراءة | الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| تموج وضوضاء |
RMS (20 هرتز - 300 كيلو هرتز) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
ص (20 هرتز -20 ميجا هرتز) |
100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |||||||||||
| الوضع الحالي | ＜ ± 0.04٪ من التيار الكامل RMS | ||||||||||||||||
| تأثير المصدر | الجهد االكهربى | ≤0.01٪ فس (± 10٪△إدخال UAC) | |||||||||||||||
| تيار | ≤0.05٪ فس (± 10٪△إدخال UAC) | ||||||||||||||||
| تأثير التحميل | الجهد االكهربى | ≤0.02٪ FS (0-100٪ من نطاق تنظيم الحمل) | |||||||||||||||
| تيار | ≤0.1٪ فس (0-100٪)△UAC من نطاق تنظيم الحمل) | ||||||||||||||||
| تحفيز الواجهة | تخصيص | المدمج في 25 قابس أنثى D-Sub دبوس واحد | |||||||||||||||
| نطاق الإشارة | 0 ~ 5 فولت أو 0 ~ 10 فولت | ||||||||||||||||
| دقة U / I |
برمجة U: ≤0.25٪ FS ؛قراءة U مرة أخرى: ≤ ± 1.0٪ FS ؛أنا البرمجة: ≤0.8٪ FS ؛ قرأت مرة أخرى: ≤ ± 1.0٪ FS |
||||||||||||||||
| وقت الاستجابة الديناميكي | الوقت المستغرق في تنظيم الحمل | تحت 50٪ إلى 100٪ أو 100٪ إلى 50٪ تغيير الحمل ، ارجع إلى ± 0.75٪ مخرجات الحالة الثابتة كاملة النطاق في غضون 1 مللي ثانية | |||||||||||||||
| وقت ارتفاع الجهد الناتج | الحد الأقصى 100 مللي ثانية (مقياس كامل 10 ~ 90٪) | ||||||||||||||||
| معدل العدد الحالي | 45A / MS (القيمة النموذجية) | ||||||||||||||||
| استقرار | في ظل ظروف نفس بيئة التشغيل ، بعد 30 دقيقة من الإحماء ، يبقى عادةً في حدود ± 0.05٪ من القيمة المحددة خلال 8 ساعات | ||||||||||||||||
| واجهة الاتصالات | واجهات RS232 / RS485 / CAN / LAN / UBS وغيرها | ||||||||||||||||
| عملية موازية | يمكن توصيل ما يصل إلى 5 منتجات ، وسيؤدي 61 مصدر طاقة على التوازي إلى تقليل دقة كل مصدر طاقة بنسبة 0.3٪ | ||||||||||||||||
| عملية ترادفية | ما يصل إلى وحدتين على التوالي | ||||||||||||||||
| بيئة العمل | نوع داخليدرجة حرارة العمل: 0 ~ 50 ℃ ، الرطوبة: <80٪ ، بدون تكاثف ، درجة حرارة التخزين: -20 ~ 70 ، الارتفاع <2000 م | ||||||||||||||||
|
معامل درجة الحرارة
|
0.02٪ / ℃ أقصى جهد خرج مصنّف ، تحت نقطة ضبط الجهد ، القيمة النموذجية | ||||||||||||||||
| 0.03٪ / ℃ الحد الأقصى لتيار الخرج المقنن ، تحت نقطة التحديد الحالية ، القيمة النموذجية | |||||||||||||||||
| إخراج الجهد العائم | يقع الطرف السالب في حدود ± 300 فولت من إمكانات الهيكل | ||||||||||||||||
| الحجم: W * H * D (مم) | 482mm * 609mm * 132mm (W * H * D) خزانة قياسية ، ارتفاع 3U | ||||||||||||||||
| وزن | 22 كجم | 28 كجم | 34 كجم | 22 كجم | 28 كجم | 34 كجم | |||||||||||
| نموذج |
SNDCI96 600-8 |
SNDCI96 600-17 |
SNDCI96 1000-25 |
SNDCI96 1000-5 |
SNDCI96 1000-10 |
SNDCI96 1000-15 |
|||||||||||
| مدخلات التيار المتردد | المراحل: 3 مراحل 3 أسلاك + تأريض ؛الجهد: 380VAC ± 10٪ ؛التردد: 47 ~ 63 هرتز ؛عامل الطاقة: ≥0.78 | ||||||||||||||||
| خرج DC | الجهد االكهربى | 0 ~ 600 فولت | 0 ~ 1000 فولت | ||||||||||||||
| تيار | 0 ~ 8 أ | 0 ~ 17 أ | 0 ~ 25 أ | 0 ~ 5 أ | 0 ~ 10 أ | 0 ~ 15 أ | |||||||||||
| قوة | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | 0 ~ 5 كيلو واط | 0 ~ 10 كيلو واط | 0 ~ 15 كيلو واط | |||||||||||
| نجاعة | 87٪ ، القيمة النموذجية تحت الخط الاسمي والحمل الأقصى | ||||||||||||||||
|
برنامج دقة |
الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| OVP | ≤ ± 1٪ FS (نطاق البرمجة: 5-110٪ من اللوحة الأمامية أو طرف الإدخال التناظري البعيد أو تكوين الإدخال الرقمي الاختياري) | ||||||||||||||||
| دقة القراءة | الجهد االكهربى | ≤ ± (0.05٪ + 0.05٪ فس) | |||||||||||||||
| تيار | ≤ ± (0.2٪ + 0.2٪ فس) | ||||||||||||||||
| تموج وضوضاء |
RMS (20 هرتز - 300 كيلو هرتز) |
60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | ||||||||||
|
ص (20 هرتز -20 ميجا هرتز) |
350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | |||||||||||
| الوضع الحالي | ＜ ± 0.04٪ من التيار الكامل RMS | ||||||||||||||||
| تأثير المصدر | الجهد االكهربى | ≤0.01٪ فس (± 10٪△إدخال UAC) | |||||||||||||||
| تيار | ≤0.05٪ فس (± 10٪△إدخال UAC) | ||||||||||||||||
| تأثير التحميل | الجهد االكهربى | ≤0.02٪ FS (0-100٪ من نطاق تنظيم الحمل) | |||||||||||||||
| تيار | ≤0.1٪ فس (0-100٪)△UAC من نطاق تنظيم الحمل) | ||||||||||||||||
| تحفيز الواجهة | تخصيص | المدمج في 25 قابس أنثى D-Sub دبوس واحد | |||||||||||||||
| نطاق الإشارة | 0 ~ 5 فولت أو 0 ~ 10 فولت | ||||||||||||||||
| دقة U / I |
برمجة U: ≤0.25٪ FS ؛قراءة U مرة أخرى: ≤ ± 1.0٪ FS ؛أنا البرمجة: ≤0.8٪ FS ؛ قرأت مرة أخرى: ≤ ± 1.0٪ FS |
||||||||||||||||
| وقت الاستجابة الديناميكي | الوقت المستغرق في تنظيم الحمل | تحت 50٪ إلى 100٪ أو 100٪ إلى 50٪ تغيير الحمل ، ارجع إلى ± 0.75٪ مخرجات الحالة الثابتة كاملة النطاق في غضون 1 مللي ثانية | |||||||||||||||
| وقت ارتفاع الجهد الناتج | الحد الأقصى 100 مللي ثانية (مقياس كامل 10 ~ 90٪) | ||||||||||||||||
| معدل العدد الحالي | 45A / MS (القيمة النموذجية) | ||||||||||||||||
| استقرار | في ظل ظروف نفس بيئة التشغيل ، بعد 30 دقيقة من الإحماء ، يبقى عادةً في حدود ± 0.05٪ من القيمة المحددة خلال 8 ساعات | ||||||||||||||||
| واجهة الاتصالات | واجهات RS232 / RS485 / CAN / LAN / UBS وغيرها | ||||||||||||||||
| عملية موازية | يمكن توصيل ما يصل إلى 5 منتجات ، وسيؤدي 61 مصدر طاقة على التوازي إلى تقليل دقة كل مصدر طاقة بنسبة 0.3٪ | ||||||||||||||||
| عملية ترادفية | ما يصل إلى وحدتين على التوالي | ||||||||||||||||
| بيئة العمل | نوع داخليدرجة حرارة العمل: 0 ~ 50 ℃ ، الرطوبة: <80٪ ، بدون تكاثف ، درجة حرارة التخزين: -20 ~ 70 ، الارتفاع <2000 م | ||||||||||||||||
|
معامل درجة الحرارة
|
0.02٪ / ℃ أقصى جهد خرج مصنّف ، تحت نقطة ضبط الجهد ، القيمة النموذجية | ||||||||||||||||
| 0.03٪ / ℃ الحد الأقصى لتيار الخرج المقنن ، تحت نقطة التحديد الحالية ، القيمة النموذجية | |||||||||||||||||
| إخراج الجهد العائم | يقع الطرف السالب في حدود ± 300 فولت من إمكانات الهيكل | ||||||||||||||||
| الحجم: W * H * D (مم) | 482mm * 609mm * 132mm (W * H * D) خزانة قياسية ، ارتفاع 3U | ||||||||||||||||
| وزن | 22 كجم | 28 كجم | 34 كجم | 22 كجم | 28 كجم | 34 كجم | |||||||||||
