| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNEBP |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

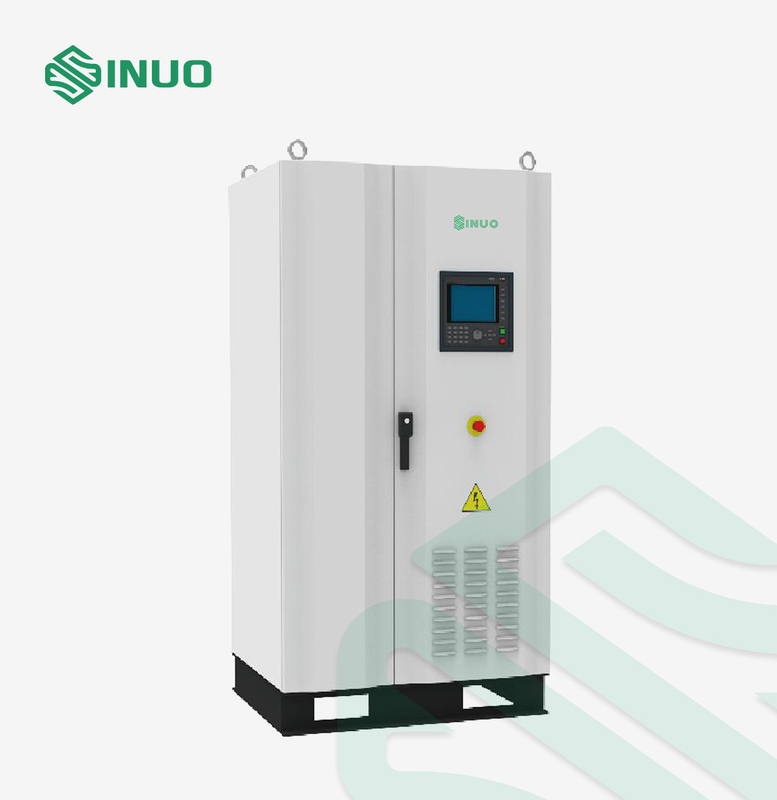

ردود فعل السيارة الكهربائية شبكة الطاقة محاكي

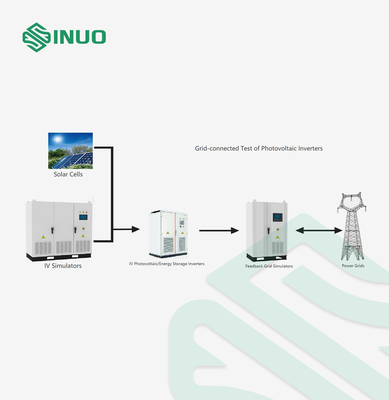

تُستخدم محاكيات الشبكة المتجددة من سلسلة SNEBP في صناعات الطاقة الجديدة مثل أكوام الشحن ومحولات تخزين الطاقة والمحولات الكهروضوئية ومحولات طاقة الرياح وغيرها من المنتجات لاختبار أداء توصيل الشبكة.يتبنى طرف الإدخال للمنتج تقنية تصحيح PWM الرقمية ، ونهاية الإخراج تعتمد تقنية عاكس رقمية عالية التردد مستقلة.لديها تغذية مرتدة كاملة للطاقة للشبكة ، وعامل طاقة إدخال عالي ، وتلوث الشبكة المنخفض ، وجودة شكل موجة عالية الإخراج ، واستجابة ديناميكية سريعة ، وتعديل مستقل ثلاثي الأطوار ومزايا أخرى.
الخصائص الرئيسية
1. مع أوضاع إخراج متعددة ، وظائف قوية:
(1) الوضع القياسي ثلاثي الأطوار: خرج الجهد القياسي ثلاثي الأطوار ؛
(2) الوضع غير المتوازن ثلاثي الأطوار: يتم ضبط الجهد ثلاثي الأطوار بشكل مستقل ، وزاوية الطور ثلاثية الطور قابلة للتعديل من 0.0 درجة إلى 359.9 درجة ؛
(3) الوضع أحادي الطور المتوازي: اتصال متوازي ثلاثي الطور إلى خرج أحادي الطور عالي الطاقة ؛
2. مخرج الوضع ثلاثي الأطوار يعتمد تصميم فصل ثلاث مراحل ، مع وظائف محاكاة غير طبيعية لشبكة الطاقة الشاملة: تشويه الشبكة ، تذبذب الشبكة ، عدم توازن ثلاث مراحل ، إلخ ، ويمكن تركيب التوافقيات 2-40 في الوضع التوافقي ؛

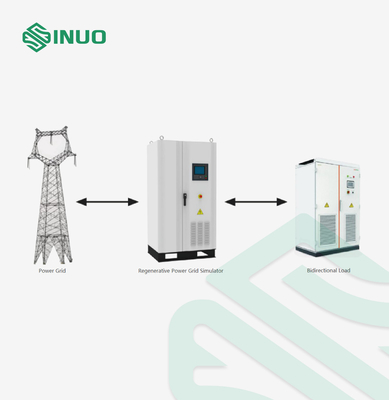

3. مُجهزة بوظيفة تشغيل رباعية ، تحقق 100٪ طاقة تغذية مرتدة للشبكة ؛
4. يفي بركوب الجهد المنخفض (صفر) من خلال متطلبات الاختبار المحددة بواسطة معيار NB / T32004-2013 ، وركوب الجهد المنخفض (صفر) خلال الأداء موثوق به ، ولن يتردد صداها مع الحمل عند الجهد المنخفض.
5. تلبية متطلبات ركوب الجهد العالي من خلال الاختبار المحدد في المعيار الوطني ؛
6. سرعة الاستجابة الديناميكية سريعة ، ووقت استجابة طفرة الجهد يكون في غضون 20 مللي ثانية.عامل طاقة الإدخال مرتفع (095) ، وتشويه تيار الإدخال منخفض (<5٪) ؛
7. مع وظيفة القفل التلقائي ، يتم قفل لوحة المفاتيح تلقائيًا على فترات منتظمة لمنع الحوادث أو الأخطار الناتجة عن الاتصال العرضي.
8. شاشة ملونة تعمل باللمس مقاس 8 بوصات ، يمكن تحقيق جميع العمليات من خلال شاشة اللمس ، والمظهر رائع ، والعملية مريحة ، ومجهزة بمفاتيح الأرقام ، ومفاتيح الوظائف ، والمقابض ، وما إلى ذلك ، والعملية متنوعة ؛
9. وظيفة القياس كاملة ، قادرة على قياس الجهد ، التيار ، تيار الذروة ، التردد ، القوة النشطة ، القدرة الظاهرة ، عامل القدرة ، عامل قمة الجهد ومعلمات الطاقة الكهربائية الأخرى:
10. مع وظيفة مراقبة الذكاء الاصطناعي (Al-Monitor) ، والمراقبة في الوقت الحقيقي للجهد الداخلي ، والتيار ، ودرجة الحرارة والمعلمات الأخرى ، والظروف غير الطبيعية ، والتنبيه الفوري ، والمطالبات بالمعالجة في الوقت المناسب ؛
11. مع وظيفة الصندوق الأسود ، يمكنها تسجيل معلمات التشغيل تلقائيًا في ظل ظروف غير طبيعية ، مما يجعلها مريحة للعرض والصيانة في وقت لاحق.
12. المكونات الرئيسية هي علامات تجارية دولية معروفة من الدرجة الأولى ، موثوقة من حيث الجودة ، مستقرة ودائمة
13. تم تصميم المؤشرات الرئيسية بهوامش متعددة ، وإجهاد الجهد ، والإجهاد الحالي ، وخضع توليد الحرارة لاختبارات نوعية صارمة.الجهاز كله لديه موثوقية عالية وعمر طويل ؛
14. تأتي واجهة الاتصال قياسية مع RS232 ، RS485 ، GPIB ، ETHERNET ، التحكم التناظري ، إلخ.
طلب
| عملية وظيفة | |||||||||
| برمجة السلم | 9999 خطوة | ||||||||
| البرمجة خطوة | 100 خطوة ، 999999 دورة | ||||||||
| البرمجة المتدرجة | 100 خطوة ، 999999 دورة | ||||||||
| ركوب الجهد المنخفض (صفر) من خلال | يمكنه محاكاة معايير العديد من البلدان في العالم ، والحد الأدنى لوقت الاستجابة هو 20 مللي ثانية | ||||||||
| ركوب عالية الجهد من خلال | يمكنه محاكاة معايير العديد من البلدان في العالم ، والحد الأدنى لوقت الاستجابة هو 20 مللي ثانية | ||||||||
| شكل الموجة | موجة جيبية أو توافقية (2 ~ 40 متناسق متراكب) | ||||||||
| وظيفة التعديل في الوقت الحقيقي |
1. في حالة بدء الوضع العادي ، يمكنك ضبط قيم ضبط جهد الخرج والتردد من خلال مفاتيح الأرقام ، ومفاتيح الزيادة والنقصان ، والمقبض ، وتحديثها على الفور
2. عند تنشيط الوضع العادي ، يمكن تبديل تنسيق شكل الموجة الناتج وتحديثه على الفور ؛10 مجموعات مختصرة في الوضع العادي ؛ |
||||||||
| نقل سريع | 10 مجموعات مختصرة في الوضع التوافقي ؛ | ||||||||
| وظيفة الحماية | |||||||||
| قدرة التحميل الزائد |
105٪ <overload≤110٪ قطع الإخراج بعد 15 ثانية 110٪ <الزائد 200٪ 200٪ <overload≤300٪ قطع الانتاج بعد 5 ثوان قطع الانتاج بعد 2 ثانية 300٪ <الزائد ، قطع الانتاج على الفور |
||||||||
| جهاز الحماية | التيار الزائد ، والحمل الزائد ، وحماية الدائرة القصيرة ، والحماية من الحرارة الزائدة ، والإخراج الزائد تحت الجهد الكهربي ، وحماية فقدان الطور ، والجهد الزائد للحافلة ، وقوة الخرج حماية أوتوماتيكية للرحلة | ||||||||
| حماية البرمجيات | وظيفة مراقبة الذكاء الاصطناعي (الشاشة) ، وظيفة الصندوق الأسود ، حماية قفل مفتاح القفل التلقائي | ||||||||
| واجهة بعيدة | |||||||||
| واجهة الاتصالات | المعيار: RS232 ، اختياري: RS485 ، GPIB ، ETHERNET | ||||||||
| جهاز التحكم | اختياري: منفذ تحكم تناظري | ||||||||
| معلمة الإدخال | |||||||||
| رقم مرحلة الإدخال | ثلاث مراحل أربع أسلاك + PE | ||||||||
| مدى جهد المدخلات | 380 فولت 57 فولت (ليرة لبنانية) | ||||||||
| نطاق تردد الإدخال | 45 ~ 65 هرتز | ||||||||
| عامل الطاقة المدخلات |
> 0.97 (الجهد المقنن للإدخال ، الإدخال 50٪ -100٪ التصنيف الحالي) > 0.95 (الجهد المقنن للإدخال ، الإدخال 10٪ -50٪ التصنيف الحالي) |
||||||||
| تشويه الإدخال الحالي | <5٪ (في ظل الظروف المقدرة) | ||||||||
| بيئة العمل | |||||||||
| درجة حرارة التشغيل | 0-40 ℃ | ||||||||
| رطوبة العمل | 20-90٪ rh (بدون تكاثف) | ||||||||
| الحجم والوزن | |||||||||
| الأبعاد (عرض * ارتفاع * عمق ملم) | 1000 * 2000 * 800 | 1800 * 2000 * 800 | 2000 * 2000 * 1000 | ||||||
| الوزن (كجم) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
المعايير الفنية
| اسم المنتج | شبكة طاقة ملاحظات السيارة الكهربائية | |||||||||
| رقم المنتج |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| قدرة الإخراج / الامتصاص | 15 كيلو فولت أمبير | 30 كيلو فولت أمبير | 45 كيلو فولت أمبير | 60 كيلو فولت أمبير | 90 كيلو فولت أمبير | 120 كيلو فولت أمبير | 150 كيلو فولت أمبير | 180 كيلو فولت أمبير | 240 كيلو فولت أمبير | |
| وظائف أساسية | ||||||||||
| وظيفة الإخراج | مع وظيفة محاكاة شبكة الطاقة الشاملة | |||||||||
| القدرة على ردود الفعل | مع وظيفة التغذية المرتدة للطاقة بنسبة 100٪ للشبكة | |||||||||
| وظيفة العزل | محول عزل مدمج | |||||||||
| عامل قوة الحمل | + 1.0 ~ 1.0 | |||||||||
| الأسلاك | الإدخال: ثلاثي الأطوار بأربعة أسلاك ، الإخراج: ثلاثي الأطوار رباعي الأسلاك / سلكين أحادي الطور (التبديل تلقائيًا وفقًا لوضع الإخراج) | |||||||||
| معلمات الإخراج | ||||||||||
| عدد مراحل الإخراج | ثلاث مراحل من أربع أسلاك أو سلكين أحادي الطور | |||||||||
| وضع الإخراج | الوضع القياسي ثلاثي الأطوار ، الوضع غير المتوازن ثلاثي الأطوار ، المرحلة الواحدة المتوازية | |||||||||
| انتاج التيار الكهربائي | 0.0 ~ 300.0 فولت (LN) | |||||||||
| دقة ضبط الجهد | الدقة: ≤0.5٪ القرار: 0.1V | |||||||||
| الوضع القياسي ثلاثي الأطوار ، الوضع غير المتوازن ثلاثي الأطوار | ||||||||||
| التصنيف الحالي | 22.7 أ | 45.4 أ | 68.1 أ | 90.9 أ | 136.3 أ | 181.8A | 227.2 أ | 272.7 أ | 363.6 أ | |
| الوضع المتوازي أحادي الطور | ||||||||||
| التصنيف الحالي | 68.1 أ | 136.3 أ | 204.5 أ | 272.7 أ | 409.1 أ | 545.4 أ | 681.8A | 818.1A | 1090.9A | |
| تردد الخرج | 45.00 ~ 65.00 هرتز | |||||||||
| دقة ضبط التردد | الدقة: 0.02٪ القرار: 0.01 هرتز | |||||||||
| تردد الاستقرار | ≤0.02٪ | |||||||||
| تشويه الجهد (VTHD) | <1٪ (تحميل خطي) | |||||||||
| وقت رد الفعل | <2 مللي ثانية | |||||||||
| زمن استجابة التغيير المفاجئ للجهد | <20 مللي ثانية | |||||||||
| زاوية ثلاثية الطور | 120 ° ± 2 ° (الوضع القياسي ثلاثي الأطوار) | |||||||||
| عامل قمة | 1.41 ± 0.1 (وضع موجة جيبية) | |||||||||
| تأثير تحميل تأثير الجهد المصدر | ≤1٪ | |||||||||
| فعالة | > 85٪ | |||||||||
| عرض القياس | ||||||||||
| وضع العرض | شاشة ملونة تعمل باللمس مقاس 8 بوصات | |||||||||
| دقة قياس الجهد | الدقة: 0.2٪ FS + 0.2٪ قيمة العرض القرار: 0.1V | |||||||||
| دقة قياس التردد | الدقة: 0.02٪ القرار: 0.01 هرتز | |||||||||
| دقة القياس الحالية | الدقة: 0.3٪ FS + 0.3٪ دقة عرض القيمة: 01A / 1A | |||||||||
| دقة قياس القدرة | الدقة: 0.5٪ FS + 0.5٪ دقة عرض القيمة: 0.1kW / 0.01kW / 0.001kW | |||||||||
