| الاسم التجاري: | Sinuo |
| رقم الطراز: | سلسلة SNELD |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |

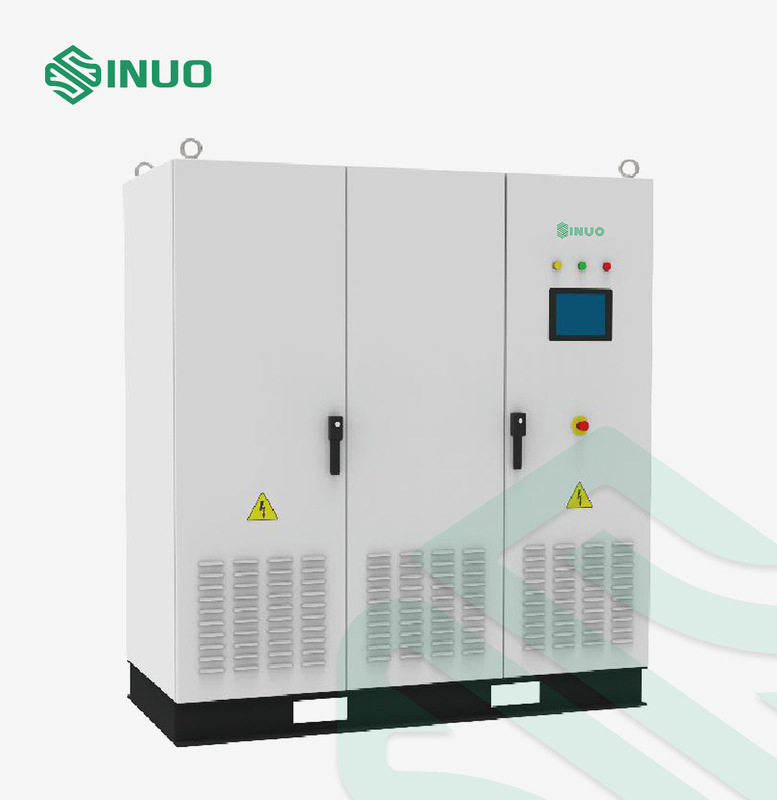

الحمل الإلكتروني المتجدد من النوع DC لحزمة بطارية السيارة الكهربائية
نظرة عامة على المعدات

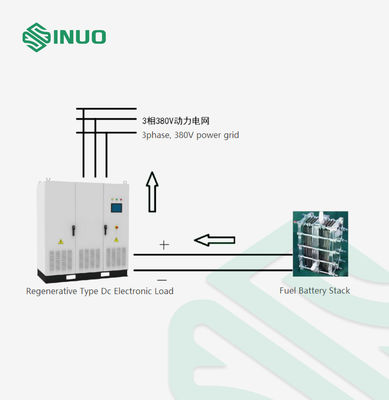

يعتمد الحمل الإلكتروني المتجدد من سلسلة SNELD على تصحيح PWM عالي التردد وتقنية تحويل DCDC ثنائية الاتجاه لتحقيق خصائص تحميل عالية الدقة وقابلة للبرمجة ، ويتم إرجاع 100 ٪ من طاقة نهاية الإدخال إلى الشبكة.تتميز بخصائص عامل الطاقة العالي المدخلات والاستجابة الديناميكية السريعة.يمكن استخدام هذه السلسلة من الأحمال على نطاق واسع في اختبارات الشيخوخة التفريغية مثل مداخن خلايا الوقود وأنظمة محرك خلايا الوقود وحزم بطاريات الطاقة ومحطات الشحن.
المعايير الفنية
| اسم المنتج | تحميل إلكتروني DC من النوع المتجدد | ||||||||
| رقم المنتج |
SNELD10-800 |
SNELD100-800 |
SNELD150-800 |
SNELD300-800 |
SNELD500-800 |
||||
| القوة المصنفة |
40 كيلو واط |
100 كيلو واط |
150 كيلو واط |
300 كيلو واط |
500 كيلو واط |
||||
| الطاقة القصوى |
60 كيلو واط |
150 كيلو واط |
225 كيلو واط |
425 كيلو واط |
750 كيلو واط |
||||
| مهارات أساسية | |||||||||
| وظيفة السحب | اسحب الجهاز وفقًا للوضع المحدد | ||||||||
| وظيفة العزل | محول عزل مدمج | ||||||||
|
الأسلاك |
طرف الإدخال: ثلاث مراحل من الأسلاك | ||||||||
| معلمات الإخراج | |||||||||
| وضع الإخراج | الجهد الثابت (CV) ، التيار المستمر (CC) ، الطاقة الثابتة (CP) ، المقاومة الثابتة (CR) | ||||||||
| مجال الجهد الكهربائي |
24.0-800.0 فولت تيار مستمر |
||||||||
| النطاق الحالي | ± (0-80) | ± (0-200) | ± (0-300) أ | ± (0-600) أ | ± (0-1000) | ||||
| تيار الذروة |
± 120 أ |
± 300 أ |
± 450 أ |
± 900 ألف |
± 1500 أمبير |
||||
| نطاق المقاومة |
50mΩ-500Ω |
||||||||
| دقة ضبط الجهد | دقة 0.1٪ FS: 0.1V | ||||||||
| دقة الإعداد الحالي | 0.1٪ FS قرار: 01A | ||||||||
| دقة ضبط الطاقة | دقة 0.2٪ FS: 10W | ||||||||
| دقة ضبط المقاومة | دقة 2٪: 1mΩ | ||||||||
| الريبل (vpp) |
0.2٪ فس |
||||||||
| وقت الانتعاش العابر |
5 مللي ثانية |
||||||||
| وقت ارتفاع الجهد | 10 مللي ثانية (10٪ تحميل - 90٪ تحميل) | ||||||||
| وقت الصعود الحالي | 10 مللي ثانية (-90٪ تحميل ~ + 90٪ تحميل) | ||||||||
| مصدر تأثير الجهد |
≤0.1٪ |
||||||||
| تأثير التحميل |
≤0.1٪ |
||||||||
| وظيفة الإخراج | |||||||||
|
عرض |
شاشة كبيرة تعمل باللمس ملونة | ||||||||
| تحرير الموجي | الجهد والتيار المنحدر ، السلم ، التحكم في الدورة ، التحكم في القفز ، محاكاة منحنى تفريغ البطارية | ||||||||
| وظيفة التوقف في حالات الطوارئ | زر الطوارئ | ||||||||
| التحكم في بدء التشغيل والتوقف | تحكم منفصل في التفريغ والشحن والتوقف | ||||||||
| وظيفة واجهة Bms | يمكن تعيين أوامر اتصال BMS بحرية ، وشروط التشغيل ، وما إلى ذلك من أجل الحماية في الوقت المناسب | ||||||||
| بداية ناعمة | وظيفة الشحن المسبق | ||||||||
| وظيفة الحماية | |||||||||
| جهاز الحماية | زيادة التيار GBT ، ارتفاع درجة حرارة IGBT ، ارتفاع درجة حرارة المحولات ، زيادة الجهد الناتج والجهد المنخفض ، التيار الزائد ، الحمل الزائد ، ماس كهربائى | ||||||||
| واجهة بعيدة | |||||||||
| واجهة الاتصالات |
التكوين القياسي: RS485 اختياري: يمكن ، إيثرنت ، يو إس بي |
||||||||
| معلمات الإدخال | |||||||||
| رقم مرحلة الإدخال | ثلاث مراحل 3 أسلاك + PE | ||||||||
| مدى جهد المدخلات |
323 فولت - 437 فولت (ليرة لبنانية) |
||||||||
| نطاق تردد الإدخال | 45 ~ 55 هرتز | ||||||||
| عامل الطاقة المدخلات |
> 0.99 |
||||||||
| التوافقيات الإدخال |
≤3٪ |
||||||||
| وقت التبديل | ≤10ms (+ 90٪ تحميل ~ -90٪ تحميل) | ||||||||
| بيئة العمل | |||||||||
| درجة حرارة التشغيل |
-20 ~ 45 درجة |
||||||||
| رطوبة العمل |
10 ~ 90٪ RH (بدون تكاثف) |
||||||||
| الحجم والوزن | |||||||||
|
أبعاد |
1200 × 1960 × 800 |
1400 × 1960 × 800 |
2600 × 1960 × 800 |
4500 × 1960 × 1000 |
|||||
|
وزن |
500 |
800 |
1000 |
1800 |
3200 |
||||
الخصائص الرئيسية
1. اعتماد تصحيح PWM عالي التردد وتقنية DCDC ثنائية الاتجاه ، تحكم رقمي نقي ، وظيفة قوية وموثوقية عالية.
2. أربعة أوضاع للخرج: التيار المستمر (CC) ، والجهد الثابت (CV) ، والطاقة الثابتة (CP) ، والمقاومة الثابتة (CR).
3. سرعة استجابة التبديل الحالية سريعة ، والتي يمكن أن تلبي متطلبات اختبار خلية الوقود.
4. يمتلك قدرة تحميل بجهد منخفض وعالي التيار ، والتي يمكن أن تلبي متطلبات اختبار كومة خلايا الوقود.
5. باستخدام تكنولوجيا تحويل PWM ، يتم إرجاع 100٪ من الطاقة الممتصة إلى الشبكة ، وتوفير الطاقة وتقليل الانبعاثات ، وعامل طاقة الإدخال العالي ، وعدم تلوث الشبكة.
6. وظائف حماية متعددة: الإخراج تحت الجهد ، فقدان المرحلة ، الناتج عن الجهد ، IGBT على الحرارة ، IGBT على التيار ، حماية درجة الحرارة الزائدة ، حماية الحد الحالي للدائرة القصيرة.
طلب
1. اختبار تفريغ كومة خلايا الوقود
2. شحن اختبار شيخوخة الكومة والأداء
3. التقادم واختبار الأداء لمعدات إمداد الطاقة بالتيار المستمر
4. اختبار تفريغ طاقة البطارية
