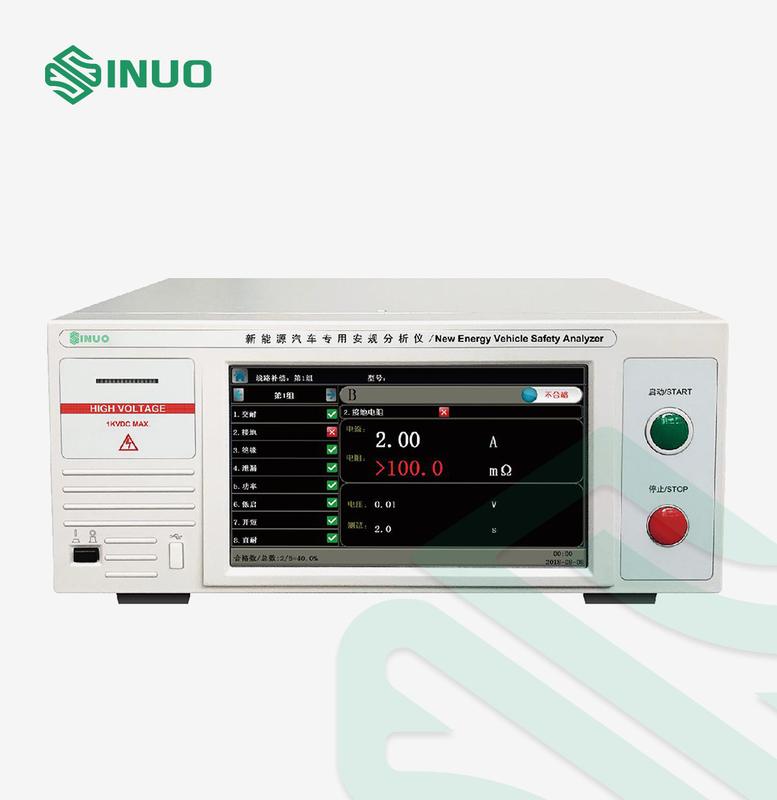

محلل السلامة المخصص لإلكترونيات المركبات الكهربائية ISO 6469
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
...
نظرة عامة على المعدات
1.عناصر الاختبار: جهد تحمل التيار المتردد ، جهد تحمل التيار المستمر ، مقاومة العزل ، معادلة الجهد.
2. دقة عالية: الدقة الأساسية لأنظمة السلامة هي 1٪.
3. تحمل الجهد مع الكشف عن القوس ، وزيادة إعداد جهد البدء ؛يعمل الجهد المستمر والعزل على زيادة تيار الحد الأدنى للشحن ، وزيادة وظيفة الحد الأعلى ببطء.
4. وظيفة الحماية المثالية: جهاز التفريغ السريع للجهد العالي DC أثناء اختبار الجهد الكهربائي الصمود ، لتجنب الجهد المتبقي على الكائن الذي تم اختباره ، والذي قد يتسبب في حدوث صدمة كهربائية.منع دائرة الصدمات الكهربائية ذات الجهد العالي ، واكتشاف الحلقة في أي وقت ، ومنع إصابة الصدمات الكهربائية ، وضمان سلامة الأفراد.
5. يتم تشغيل وظيفة الكشف الذكي لتأكيد الإخراج الطبيعي للجهاز تلقائيًا لضمان موثوقية الاختبار.
6. يمكن لواجهة USB نسخ المعلمات المحددة بسرعة وإخراج نتائج الاختبار وترقية البرنامج عبر الإنترنت.
7. دعم واجهة مسح الرمز الشريطي ، يمكن أن تحقق الاختيار السريع للمجموعة ، وتخزين البيانات والوظائف الأخرى.
الوظيفة والتكوين
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ | |
| نموذج | SNE6884A | |
| وصف وظيفة الاختبار | جهد التيار المتردد يتحمل ، جهد التيار المستمر ، مقاومة العزل ، التوازن المحتمل | |
| ظروف العمل | مصدر طاقة العمل | AC220V ± 10٪ ، 50 / 60Hz ± 5٪ |
| درجة حرارة البيئة | 0-40 ℃ | |
| الرطوبة البيئية | 20-80٪ رطوبة نسبية | |
| وضع العرض | شاشة تعمل باللمس بالألوان مقاس 10.2 بوصات | |
| على الحماية الحالية | الصمامات ، حماية البرمجيات | |
| طريقة التنبيه | إنذار الصوت والضوء: الجرس ، ضوء المؤشر | |
| التكوين القياسي | واجهة التحكم عن بعد | بدء توقف |
| تبديل واجهة إخراج الكمية | مرت ، فشل ، الاختبار | |
| وظيفة الاتصال | RS232 | |
| واجهة ضوء الإنذار | ضوء إنذار ثلاثي الألوان | |
| واجهة USB | بيانات اختبار التخزين ، وظيفة ترقية قرص USB | |
| واجهة مسح الرمز الشريطي | يمكن توصيله بمسدس الماسح الضوئي | |
المعايير الفنية
| اختبار مقاومة العزل | الإخراج المقدر | 3000V / 10GΩ |
| تموج الجهد الناتج | مقاومة الحمل ، 3000V / 2mA ، ＜ 1٪ | |
| نطاق ضبط الجهد الناتج | تيار مستمر: 100-3000 فولت قابل للتعديل | |
| دقة / دقة جهد الإخراج | 1 فولت ± (1٪ قيمة الإعداد + 2 فولت) | |
| نطاق ضبط مقاومة العزل |
الحد الأعلى: 0.000-9.999-99.99-999.9-10000MΩ 0 = مغلق الحد الأدنى: 0.1000-9.999-99.99-999.9-10000MΩ (50GΩ اختياري) |
|
| نطاق / دقة قياس مقاومة العزل |
0.100-0.499 كيلو فولت: 0.100-9.999-99.99-999.9MΩ-2.000GΩ 0.500-1.000KV: 0.200-9.999-99.99-999.9MΩ-1.000GΩ-10.00GΩ 0.001 متر مكعب / 0.01 متر مكعب / 0.1 متر مكعب / 1 متر مكعب / 10 متر مكعب |
|
| تعويض المقاومة | ＞ 30MΩ ، تلقائي / يدوي | |
| دقة قياس مقاومة العزل |
0.100-0.499KV: 0.100MΩ-9.999 MΩ، 10.00 MΩ-99.99 MΩ، 100.0 MΩ-999.9 MΩ، 1.000GΩ-2.000GΩ: ± (5٪ قيمة القراءة + كلمتان) 0.500-3.000KV: 0.200MΩ-9.999 MΩ، 10.00 MΩ-99.99 MΩ، 100.0 MΩ-999.9 MΩ، ± (2٪ قيمة قراءة + كلمتان) 1.000GΩ-10.00GΩ ، ± (قيمة قراءة 5٪ + كلمتان) |
|
| شحن الحد الأدنى الحالي | 0 ~ 3.500uA ، تلقائي / يدوي | |
| ضبط وقت الارتفاع البطيء / السقوط البطيء | 0.1-999.9 ثانية / 0.0-999.9 ثانية | |
| نطاق ضبط وقت التأخير / الاختبار | 0.3-999.9 ثانية / 0.0 (0.0 = إخراج مستمر) ، 0.1-999.9 ثانية | |
| اختبار دقة الوقت / الدقة | 0.1s / ± (0.1٪ قيمة الإعداد + 0.05 ثانية) |
| اختبار تحمل التيار المتردد | تحمل نوع اختبار الجهد | الحالة الباردة تقاوم اختبار الجهد |
| تحميل الإخراج المقدر | 200VA (5000V / 40mA) | |
| خرج الجهد الموجي ، معدل التعديل | موجة جيبية ، ＜ 1٪ (لا يوجد حمل للحمل الكامل) | |
| نطاق ضبط الجهد الناتج | التيار المتردد: 100-5000 فولت | |
| دقة / دقة جهد الإخراج | 1 فولت / ± (1٪ × قيمة الإعداد + 2 فولت) | |
| تردد الخرج | 50 هرتز أو 60 هرتز / ± 0.1٪ × قيمة الإعداد | |
| نطاق الإعداد الحالي / الصفر الحالي |
الحد الأعلى: 0.000-3.999-40.00mA الحد الأدنى: 0.000-3.999-40.00mA تلقائي أو يدوي |
|
| نطاق / دقة القياس الحالية |
0.002-3.999-40.00 مللي أمبير 0.001 مللي أمبير / 0.01 مللي أمبير |
|
| دقة القياس الحالية | ± (1٪ قيمة القراءة + 2 كلمة) | |
| صعود الوقت / إبطاء الوقت | 0.0-999.9 ثانية | |
| اختبار نطاق ضبط الوقت | 0.0 (0.0 = إخراج مستمر) ، 0.1-999.9 ثانية | |
| اختبار دقة الوقت / الدقة | 0.1s / ± (0.1٪ قيمة الإعداد + 0.05 ثانية) | |
| بدء ضبط الجهد | (0٪ ~ 50٪) × قيمة ضبط جهد الخرج | |
| كشف القوس | المستوى 1-9 ، رقم 9 هو المستوى الأكثر حساسية ، 0 = مغلق |
| اختبار تحمل الجهد DC | تحمل نوع اختبار الجهد | الحالة الباردة تقاوم اختبار الجهد |
| تحميل الإخراج المقدر | 60VA (تيار مستمر: 6000 فولت / 10 مللي أمبير) | |
| تموج الجهد الناتج | حمل مقاوم (6000 فولت / 1 مللي أمبير) ＜ 1٪ | |
| نطاق ضبط الجهد الناتج | تيار مستمر: 100-6000 فولت | |
| دقة / دقة جهد الإخراج | 1 فولت / ± (1٪ قيمة الإعداد + 2 فولت) | |
| نطاق الإعداد الحالي |
الحد الأعلى: 0.000-0.399-3.999-10.00mA الحد الأدنى: 0.000-0.399-3.999-10.00mA 0 = قريب |
|
| نطاق القياس الحالي / الصفر الحالي |
0.000-0.399-3.999-10.00mA / 0.000-2.000mA تلقائي أو يدوي |
|
| دقة / دقة القياس الحالي |
0.001 مللي أمبير / 0.04 مللي أمبير ± (1٪ قراءة قيمة + 2 كلمة) |
|
| صعود الوقت / إبطاء الوقت | 0.1-999.9 ثانية / 0.0-999.9 ثانية | |
| اختبار نطاق ضبط الوقت | 0.0 (0.0 = إخراج مستمر) ، 0.1-999.9 ثانية | |
| اختبار دقة الوقت / الدقة | 0.1s / ± (0.1٪ قيمة الإعداد + 0.05 ثانية) | |
| بدء ضبط الجهد | (0٪ ~ 50٪) × قيمة ضبط جهد الخرج | |
| ارتفاع الحد العلوي الحالي ببطء | 0.005-9.999-10.00 مللي أمبير | |
| شحن الحد الأدنى الحالي | 0.0-350.0uA DC ، تلقائي أو يدوي | |
| وقت التفريغ | ≤20 مللي ثانية | |
| كشف القوس | المستوى 1-9 ، رقم 9 هو المستوى الأكثر حساسية ، 0 = مغلق |
| اختبار المعادلة المحتملة | طريقة اختبار | نظام رباعي الأسلاك |
| نطاق ضبط الجهد الناتج / القرار | تيار مستمر: 2.0-32.0A / 0.1A | |
| دقة الإخراج الحالية | ± (1٪ قيمة الإعداد + 0.20A) | |
| نطاق ضبط المقاومة |
الحد الأعلى: 0-600 متر مكعب الحد الأدنى: 0-600 متر مكعب 0 = قريب |
|
| نطاق قياس المقاومة |
3.00A≤ | ≤10.00A ، 0-600 متر مكعب ؛ 10.00A ＜ | ≤20.00A ، 0-300 متر مكعب 20.00A ＜ | ≤30.00A ، 0-200 متر مكعب |
|
| مقاومة الصفر | 0-100 مΩ | |
| دقة / دقة قياس المقاومة | 1mΩ / ± (1.5٪ قيمة القراءة + 3mΩ) | |
| اختبار نطاق ضبط الوقت | 0.0 (0.0 = إخراج مستمر) ، 0.1-999.9 ثانية | |
| اختبار دقة الوقت / الدقة | 0.1s / ± (0.1٪ قيمة الإعداد + 0.05 ثانية) |
ملحقات الاختبار الخاصة
