| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6804A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

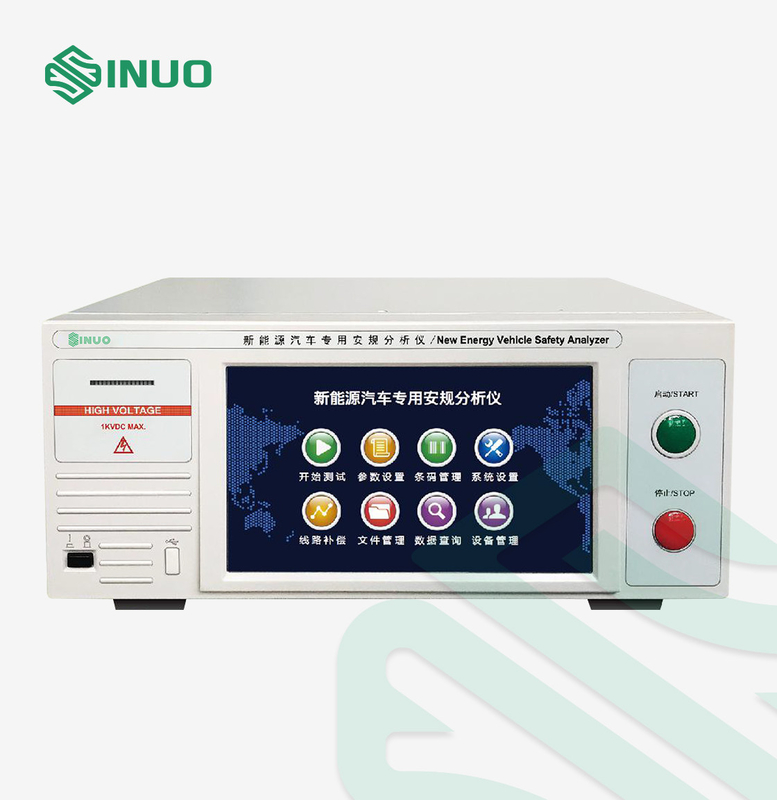

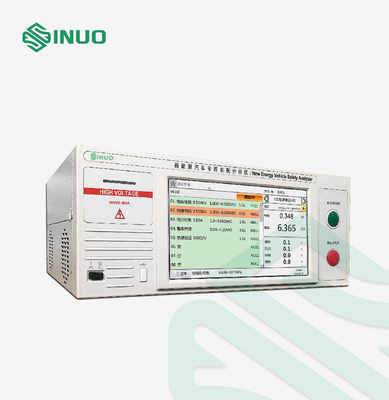

محلل السلامة الكهربائية ISO 6469 للمركبات الكهربائية والهجينة
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
...
نظرة عامة على المعدات
مع التطور السريع لمركبات الطاقة الجديدة ، اجتذب سوق ما بعد البيع للسيارات الذي يقف وراء شركات السيارات الكثير من الاهتمام أيضًا.الخدمات المتعلقة بالسيارات التي تحدث في عملية استخدام مركبات الطاقة الجديدة ، مثل الإصلاح والصيانة ، وتعديل السيارة ، وفحص السيارة ، تحتاج إلى اختبار لسلامة السيارة مرة أخرى.بالنسبة لمتاجر 4S ومكاتب إدارة المركبات وأماكن الاستخدام الأخرى ، قمنا بتطوير سلسلة SNE 68 من أجهزة تحليل السلامة الخاصة لمركبات الطاقة الجديدة بشكل خاص.
مشروع تجريبي
1. اختبار التعادل المحتمل:
قيمة مقاومة الاتصال بين جميع الأصداف الموصلة المكشوفة والمنصة الكهربائية ؛المقاومة بين أي غلافين موصلين مكشوفين يمكن لمسهما في نفس الوقت.
2. مقاومة العزل لمقبس الشحن:
ما إذا كانت مقاومة العزل بين طرفي خط الطور لمقبس شحن التيار المتردد للسيارة أو المحطات الموجبة والسالبة لمقبس شحن التيار المستمر والمنصة الكهربائية يمكن أن تفي بالمتطلبات.
3. اختبار مقاومة عزل السيارة:
يتم استخدامه لاكتشاف ما إذا كانت مقاومة العزل على مستوى السيارة يمكن أن تلبي المتطلبات.وهي مقسمة إلى مقاومة العزل للدائرة التي تحتوي على مصدر طاقة الجهد على المستوى B ومقاومة العزل لحمولة الجهد على المستوى B بدون مصدر الطاقة.
4. التحقق من وظيفة الكشف عن العزل:
السيارة لديها وظيفة الكشف عن مقاومة العزل.يستخدم هذا العنصر لاكتشاف ما إذا كانت السيارة يمكنها عادةً إرسال إشارة إنذار إلى السائق عند فشل عزل السيارة.
الوظائف والميزات
1. التكامل متعدد الوظائف: التكافؤ المحتمل ، عزل مقبس الشحن ، عزل السيارة (عزل حزمة البطارية) ، مراقبة واختبار مقاومة العزل ؛
2. دعم وظيفة المسح الضوئي VIN للمركبة ، يمكنه الاتصال تلقائيًا بمعلمات وخطوات الاختبار المقابلة ، وتخزين بيانات الاختبار وطباعتها معًا: تخزين البيانات ، تصفية الاستعلام ، إدارة المعلومات ؛
3. حماية مثالية: لن يبدأ الجهاز في الكشف عن الجهد العالي إذا لم يتم توصيل القابس.سيؤدي سحب القابس في حالة الكشف إلى قطع مصدر الطاقة عن المقبس:
4. بدء تشغيل الكود ، زر بدء التشغيل ، بدء تشغيل جهاز التحكم عن بعد وطرق بدء أخرى لتلبية احتياجات العملاء المختلفين.
5. باستخدام حجم قياسي 4U ، شاشة تعمل باللمس 10.1 بوصة ، تكون العملية أكثر إيجازًا.
6. يمكن تخصيص المزيد من اختبارات القناة حسب الحاجة.
التكوين الرئيسي
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ | |
| نموذج | SNE6804A | |
| طريقة العرض | 10.2 بوصة LCD | |
| اختبار الأشياء | السيارات الكهربائية / الهجينة | |
| طريقة التخزين | USB | |
| طريقة الإنذار | إنذار الصوت والضوء: صفارة ، ضوء مؤشر ، ضوء تحذير ثلاثي الألوان | |
| وظيفة التكوين القياسية | ضوء تحذير خارجي | ضوء تحذير قياسي بثلاثة ألوان |
| وظيفة التبديل عن بعد | مفتاح القدم القياسي للتحكم عن بعد ، يمكن توصيل إشارة البدء الخارجية | |
| تبديل واجهة الإخراج | اختبار مؤهل وغير مؤهل | |
| برنامج الكشف المخصص | برنامج الكشف الخاص لمركبة الطاقة الجديدة | |
| واجهة الطابعة | يمكن أن تكون مجهزة بطابعة ملصقات أو طابعة ملصقات كمعيار | |
| واجهة بندقية الباركود | تعريف VIN ورقم الجزء الرئيسي ، الرمز الشريطي ، الرمز ثنائي الأبعاد | |
| واجهات أخرى | منفذ USB ، منفذ الشبكة ، إلخ. | |
| آخر | قابل للتخصيص | |
المعايير الفنية
| المعادلة المحتملة | الإخراج المقدر | 32A / 600mΩ / 8VDC كحد أقصى. |
| الناتج الحالي للتيار المستمر |
النطاق: 3.00 ~ 32.00a القرار: 0.01 أ |
|
| الدقة: ± (1٪ × قيمة القراءة + 0.2a) | ||
| نطاق قياس المقاومة | 0.0-600.0 متر مكعب | |
| دقة قياس المقاومة | ± (1٪ × قيمة القراءة + 3mΩ) | |
| وقت الاختبار |
النطاق: (0.0،0.1 ~ 999.9) ثانية القرار: 0.01 ثانية |
|
| الدقة: ± (0.1٪ × قيمة الإعداد + 0.05 ثانية) | ||
| عزل مأخذ الشحن | الإخراج المقدر | 1kvdc / 10gΩ |
| خرج الجهد DC | النطاق: (100 ~ 1000) vdc | |
| القرار: 1v | ||
| الدقة: ± (1٪ × قيمة الإعداد + 2 فولت) | ||
| قياس مقاومة العزل | النطاق: 0.050mΩ ~ 10gΩ | |
| القرار: 0.001mΩ / 0.01mΩ / 0.1mΩ / 1mΩ | ||
| خطأ حكم المقاومة | (100-499) v ، 0.050mΩ ~ 2.000gΩ ، ± (5٪ قيمة القراءة + كلمتان) | |
| (500-1000) v ، 0.050 ~ 999.9mΩ ، ± (2٪ × قيمة القراءة + كلمتان) | ||
| 1.000g ~ 10.00gΩ ، الحكومة (5٪ × قيمة الإعداد + كلمتان) | ||
| تكثيف الوقت | النطاق: (0.1 ~ 999.9) ثانية | |
| تأخير وقت الحكم | النطاق: (0.3 ~ 999.9) ثانية | |
| إبطاء الوقت | النطاق: (0.0 ~ 999.9) ثانية | |
| وقت الاختبار | النطاق: (0.0 ~ 999.9) ثانية | |
| وقت التفريغ | لا تحميل ≤50ms ، بالسعة ≤200ms | |
| شحن الحد الأدنى الحالي | (0.0 ~ 3.5) ua | |
| مقاومة عزل السيارة بالكامل | نطاق ضبط مقاومة العزل |
الحد الأعلى: 0 (مغلق) 0.00-100.00 متر مكعب |
| الحد الأدنى: 0.00-100.00mΩ | ||
| نطاق قياس مقاومة العزل | 0.20-100.00 متر مكعب | |
| دقة قياس مقاومة العزل | ± (2٪ من قيمة القراءة + كلمتان) | |
| اختبار نطاق ضبط الوقت | 0.0-999.9 ثانية 0.0 = إنتاج مستمر | |
| كشف العزل | اختبار نطاق ضبط الوقت | 0.0-999.9 ثانية 0.0 = إنتاج مستمر |
| اختبار دقة الوقت | ± (قيمة الإعداد 0.1٪ + 0.05 ثانية) | |
| نوع الحكم | ما إذا كان الكشف عن عزل السيارة أمرًا طبيعيًا وإنذارات |
