| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE532XC |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

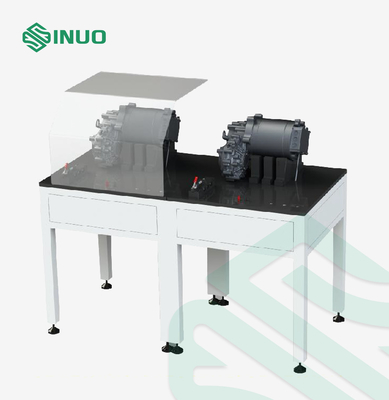

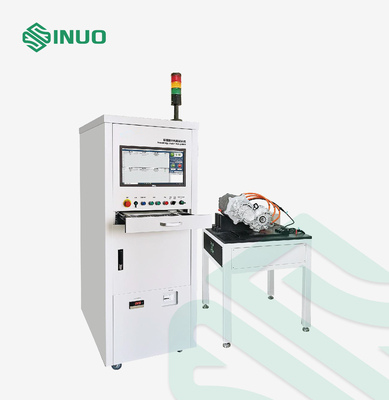

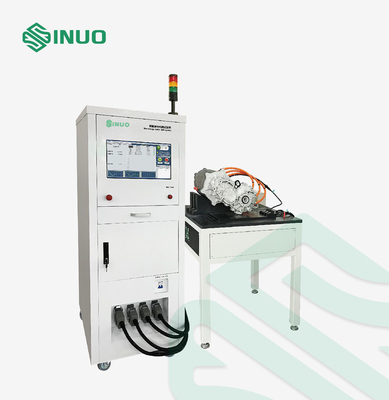

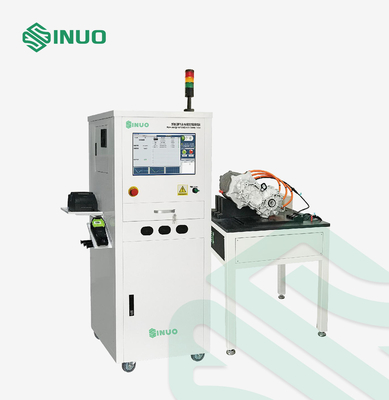

نظام اختبار السلامة الكهربائية لفحص مصنع السيارات الكهربائية
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
...
نظرة عامة على المعدات
1. جهد تحمل التيار المتردد (لف إلى الغلاف ، واللف إلى الثرمستور) ، والعزل (لف الغلاف ، واللف إلى الثرمستور) ، والانعطاف إلى الدوران ، والمقاومة (مقاومة اللف ، والثرمستور ، ومقاومة المحلل) ، والحث (اختياري) ، والرجوع- EMF (اختياري) ، تسلسل المرحلة ، إلخ ، أكمل جميع الاختبارات في اتصال واحد.
2. اختبار المقاومة له نطاق قياس واسع ، الحد الأدنى لقياس مقاومة اللف هو 5mΩ ، ويمكن لجهاز استشعار درجة الحرارة قياس 200kΩ.يمكنه حساب توازن المقاومة ثلاثي الطور تلقائيًا ؛يمكنه اكتشاف درجة الحرارة المحيطة في الوقت الفعلي ، ويمكن تحويل نتائج الاختبار تلقائيًا إلى قيم درجة الحرارة القياسية.يعد تحديد النتيجة أكثر ملاءمة ، وفي نفس الوقت تأكد من اتساق الاختبار.
3. سرعة الاختبار أسرع ، قلب التحكم في أداة الاختبار يعتمد معالج ARM عالي السرعة ، ومعالجة البيانات شاملة وسريعة
4. كمبيوتر مدمج من الدرجة الصناعية ، شاشة LCD ملونة حقيقية مقاس 19 بوصة ، تخزين غير محدود لظروف الاختبار ونتائج الاختبار ، واجهة تخزين USB ، نسخة ملائمة للبيانات ، واجهة تشغيل إنسانية ، نظام تشغيل Windows ، برنامج تحكم احترافي ، واجهة واضحة المقدمة.
5. منصة برمجية مفتوحة: اختبر وظيفة تحرير المشروع ، تقرير الاختبار في كل مكان ، وظيفة تحليل بيانات الاختبار ، وظيفة ضبط سلطة المستخدم.
6. مجهزة بأضواء تحذير ثلاثية الألوان ، وهناك تعليمات واضحة للاختبار ، وأجهزة الإنذار المؤهلة وغير المؤهلة ، والمسموعة والمرئية عندما تكون غير مؤهلة.
7. تصميم وحدات الأجهزة ، سهولة الصيانة.
8. تم اعتماد مجموعة متنوعة من تدابير مكافحة التداخل ، مع قدرة قوية على مقاومة التداخل ، وحماية الأجهزة والبرامج في نفس الوقت ، مما يحسن بشكل كبير من موثوقية الجهاز.
9. يمكن إجراء التخصيص المتخصص وفقًا لخصائص المنتج ومتطلبات الاختبار.
المعايير الفنية
| نموذج | SNE532XC | |
| مشاريع الاختبار | جهد تحمل التيار المتردد ، العزل ، الدوران إلى الدوران ، مقاومة التيار المستمر (مقاومة اللف ، الثرمستور ، مقاومة المحلل) ، الحث (اختياري) ، القوة الدافعة الخلفية (اختياري) ، تسلسل الطور | |
| نوع معدات الاختبار | محرك سيارة الطاقة الجديد | |
| طريقة العرض | شاشة ملونة حقيقية مقاس 19 بوصة | |
| محطة اختبار | محطة مزدوجة تسلسلية أو محطة واحدة | |
| طريقة الإنذار | إنذار صوتي وضوء ، ضوء تحذير ثلاثي الألوان | |
| طريقة تخزين البيانات | تخزين الكمبيوتر الصناعي | |
| مقاومة التيار المستمر | نطاق القياس | 5mΩ-200mΩ / 2K-200KΩ |
| دقة |
＜ 10kΩ: ± (0.3٪ من قيمة القراءة + 3 كلمات) ≥10kΩ: ± (0.5٪ من قيمة القراءة + 3 كلمات) |
|
| وظيفة تعويض درجة الحرارة المحيطة | يمكن ضبط 20 ℃ أو 25 | |
| نطاق قياس درجة الحرارة | -10.0 ℃ ~ + 60.0 | |
| دقة درجة الحرارة | ± 0.5 ℃ | |
| ثلاث مراحل مقاومة عدم الاتزان | (قيمة متوسط قيمة المقاومة للمقاومة) ÷ متوسط قيمة المقاومة × 100٪ | |
| مقاومة العزل | طريقة اختبار | لف إلى الغلاف ، لف إلى الثرمستور |
| نطاق انتاج التيار الكهربائي | تيار مستمر: 200-1000 فولت | |
| دقة الجهد الناتج | ± (2٪ قيمة الإعداد + 5 فولت) | |
| نطاق ضبط مقاومة العزل | الحد الأعلى: 0-2000MΩ ، الحد الأدنى: 1-2000MΩ | |
| نطاق قياس مقاومة العزل | 1.0-3000 متر مكعب | |
| دقة قياس مقاومة العزل | ≤100MΩ: ± (3٪ من قيمة القراءة + 5 كلمات) | |
| 100MΩ-1000MΩ: ± (5٪ قيمة القراءة + 5 كلمات) | ||
| نطاق وقت الاختبار | 0.0،0.5-999.9 ثانية ، 0.0 = ناتج مستمر | |
| AC تحمل الجهد | طريقة اختبار | لف إلى الغلاف ، لف إلى الثرمستور |
| نطاق انتاج التيار الكهربائي | التيار المتناوب: 300-3000 فولت (اختياري 5000 فولت) | |
| دقة الجهد الناتج | ± (2٪ قيمة الإعداد + 5 فولت) | |
| نطاق قياس الانهيار الحالي | 0.10-100.00 مللي أمبير | |
| دقة قياس الانهيار الحالي | ± (2٪ من قيمة القراءة + 5 كلمات) | |
| نطاق الإعداد الحالي للانهيار | الحد الأعلى: 0.10-100.0mA ، الحد الأدنى: 0.00-100.0mA | |
| نطاق وقت الاختبار | 0.0،0.5-999.9 ثانية ، 0.0 = ناتج مستمر | |
| بدوره إلى منعطف تحمل الجهد | نطاق / دقة الجهد الناتج |
500V-3000V (5000V اختياري) / ± (3٪ مجموعة القيمة + 5 فولت) |
| تردد أخذ العينات | 40 ميجا هرتز | |
| وقت ارتفاع الموجي | ≤0.5 لنا | |
| مقارنة الموجي | المنتج الفرق المنطقة | |
| الحث (اختياري) | قياس التردد | 100 هرتز / 120 هرتز / 1 كيلو هرتز / 10 كيلو هرتز |
| نطاق قياس الحث | 10.0uH ~ 9999mH | |
| دقة قياس الحث | ± 0.3٪ | |
| دوران | حكم | إلى الأمام / الخلف / عدم الدوران |
