| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6832C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

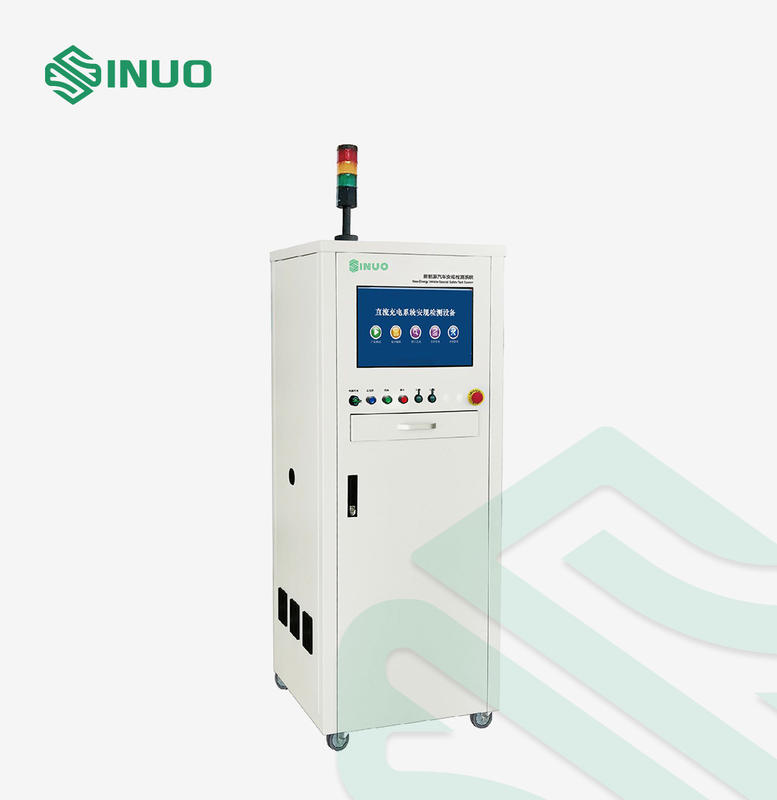

ISO 6469 نظام اختبار قابلية التشغيل البيني للمركبات الكهربائية الجديدة للطاقة
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
GB / T 34657.1-2017 مواصفات اختبار قابلية التشغيل البيني لشحن المركبات الكهربائية الجزء 1: معدات إمداد الطاقة
GB / T 27930-2015 بروتوكول الاتصال بين الشاحن الموصل خارج اللوحة للمركبة الكهربائية ونظام إدارة البطارية
GB / T 34658-2017 اختبار المطابقة لبروتوكول الاتصال بين الشاحن الموصل خارج اللوحة ونظام إدارة البطارية
...
نظرة عامة على المعدات
يعد نظام الشحن (شحن التيار المباشر وشحن التيار المتردد) عنصرًا اختبارًا مهمًا في عملية تصميم مركبات الطاقة الجديدة ، وخاصة اختبار التشغيل البيني للشحن بين السيارة وكومة الشحن.نظام اختبار التشغيل البيني لمركبة الطاقة الجديدة من سلسلة SNE6831 هو منتج تم تطويره خصيصًا من قبلنا لصناعة اختبار مركبات الطاقة الجديدة.يقوم نظام الاختبار بشحن المركبات الكهربائية عن طريق محاكاة أجهزة الشحن خارج اللوحة ووفقًا لبروتوكول الاتصال القياسي وسير عمل المعدات.يتم اختبار عملية التحكم وتسلسل التحكم في الاتصال واستجابة حالة الشحن غير الطبيعية.
إمكانية التشغيل البيني للشحن DCمشروع تجريبي
| فحص شحن المركبة وتعشيق القيادة |
| اختبار تأكيد الاتصال |
| اختبار مرحلة الفحص الذاتي |
| جاهز لشحن الاختبار |
| اختبار مرحلة الشحن |
| اختبار نهاية الشحن العادي |
| اختبار تسلسل التحكم في توصيل الشحن |
| اختبار فشل العزل |
| اختبار انقطاع الاتصال |
| اختبار إبرة مكسورة PE |
| اختبار المطابقة لبروتوكول الاتصال بين كومة شحن التيار المستمر ونظام إدارة البطارية |
| نقطة الاختبار 2 اختبار قيمة الجهد الحدودي |
| اختبار قيمة الجهد لحدود إمداد الطاقة المساعدة |
مشروع اختبار التشغيل البيني لشحن التيار المتردد
| فحص شحن المركبة وتعشيق القيادة |
| اختبار تأكيد الاتصال |
| جاهز لشحن الاختبار |
| اختبار مرحلة بدء التشغيل والشحن |
| اختبار نهاية الشحن العادي |
| اختبار تسلسل التحكم في توصيل الشحن |
| اختبار فصل التبديل S3 |
| اختبار الدائرة المفتوحة CC |
| اختبار مقاطعة CP |
| اختبار تغيير دورة العمل PWM |
| اختبار تجاوز الحد لدورة العمل PWM |
| اختبار قيمة حدود التردد PWM |
| اختبار قيمة الجهد لحدود الدائرة CP |
| اختبار قيمة مقاومة حدود دائرة CC |
مخطط تدفق التحديد
1. الفحص الذاتي للمعدات
2. مسح الباركود
3. ادخل إلى شاشة الاختبار
4. اختر مشروع اختبار
5. نتيجة الحكم
6. تحميل البيانات وطباعتها
الوظيفة الأساسية
1. متعدد القنوات: اختبر عملية التحكم في الشحن وتوقيت التحكم في الاتصال واستجابة حالة الشحن غير الطبيعية وعناصر أخرى ، إلخ.
2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.
3. المنصة المفتوحة: وهي مجهزة بوظيفة تحرير برنامج الاختبار ، واختبار وظيفة تحرير المشروع ، ووظيفة تحرير وطباعة تقرير الاختبار ، ووظيفة إعداد إذن المستخدم ، إلخ.
4. وظيفة رمز المسح الضوئي: يمكنها تسجيل رقم VIN للسيارة ورقم VSN ورقم الملحقات الرئيسية ، وربط الباركود تلقائيًا لطباعة تقرير الاختبار بعد اكتمال الاختبار.
5. الحكم الذكي: مع وظيفة فحص الدائرة المفتوحة / القصيرة والقصيرة ، لا يُسمح بالعثور على مشاكل قصيرة في الحلقة بعد إخراج الجهد العالي ، لتجنب تلف المعدات والمستخدم الناجم عن الإخراج الخاطئ.
6. إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.
7. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.
8. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.
9. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها ؛إرساء نظام MES ، إلخ.
10. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.
الخصائص الرئيسية
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ. |
| دعم مسدسات شحن متعددة في آلة واحدة | دعم مسدس شحن التيار المتردد ، مسدس شحن تيار مستمر إلى |
| تحسين الهيكل | يتم الجمع بين التوحيد القياسي والتخصيص ، ويتم تطوير قابلية التوسع والأمان في وقت واحد ، والهيكل بسيط ، والمنطق واضح |
| قابلية تطبيق قوية | تتوفر مجموعة متنوعة من طرق التعليق مثل عربة معلقة ، عربة مصاحبة ، رف معلق ، تعليق ناتئ ، إلخ. |
| ذكاء عالي | لا يلزم توصيل جميع العناصر بكابل القياس بشكل متكرر ، ويمكن إكمال جميع الاختبارات في اتصال واحد. |
| معياري | تصميم بنية النظام معياري ومرن ، والنظام سهل التحديث والتوسيع ، ويسهل صيانته وترقيته |
| التخصيص المرن | وفقًا لاحتياجات العملاء ، نقدم تطويرًا وتصميمًا مخصصًا لمنصات الصناعة ، مثل إضاءة فتح الباب الأوتوماتيكي ، وتبديد حرارة تكييف الهواء |
| موقع البناء | إدارة بناء المشروع ، معرفة التركيب ، تصحيح أخطاء المعدات ، إلخ. |
التكوين الرئيسي
| مزود الطاقة | 220V ± 10٪ ، 50Hz ± 5٪ أو تطابق متطلبات إمداد الطاقة المحلية للعميل |
| متطلبات بيئة العمل | 0-45 ℃ ، 85٪ |
| أعدادات النظام | كمبيوتر صناعي رفيع المستوى + شاشة LCD ملونة حقيقية مقاس 21.5 بوصة |
| مزود الطاقة غير المنقطع UPS | |
| مسدس مسح لاسلكي ثنائي الأبعاد أحادي البعد | |
| طابعة ملصقات وإيصالات | |
| واجهة PLC ، واجهة USB ، واجهة الشبكة ، واجهة مصباح الإنذار ، واجهة تبديل القدم ، واجهة الطابعة ، واجهة بندقية الباركود |
