| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6835C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

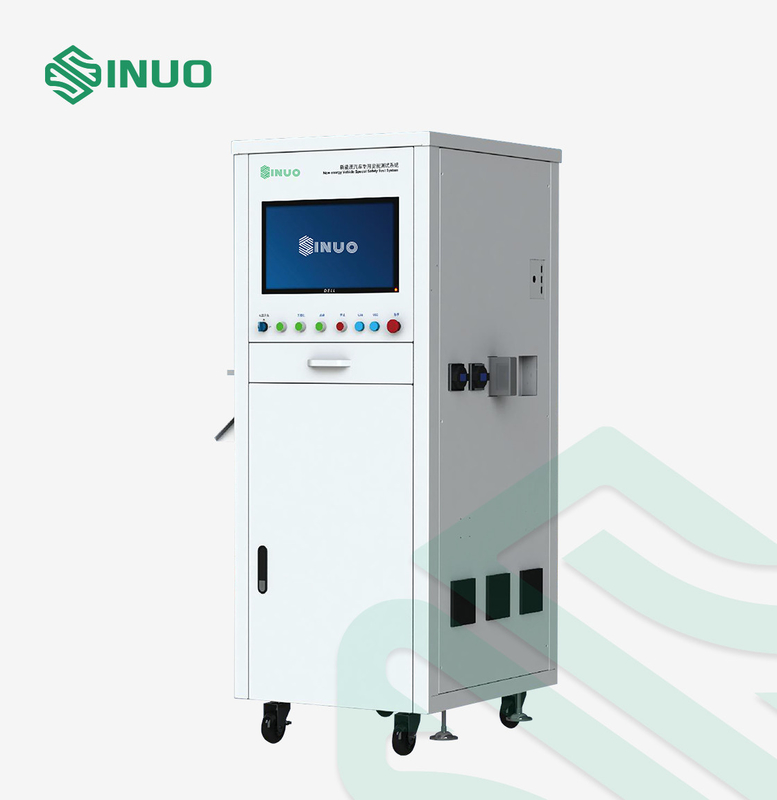

معدات اختبار السلامة الكهربائية ISO 6469 لبطارية طاقة السيارة الكهربائية
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
GB 7258-2017 الشروط الفنية للسلامة لتشغيل المركبات الآلية
...
نظرة عامة على المعدات
كمكون أساسي للمركبات الكهربائية ، فإن أداء بطارية الطاقة لمركبة الطاقة الجديدة يقرر بشكل مباشر أداء السيارة بأكملها.لذلك ، يعد اختبار سلامة نظام بطارية الطاقة رابطًا أساسيًا في تطوير مركبات الطاقة الجديدة.تم تطبيق معدات اختبار سلامة نظام بطارية الطاقة SNE6835 بنجاح على العديد من عملاء مصنع السيارات بالكامل من سيارات الطاقة الجديدة.
مشروع تجريبي
1. اختبار الاتصال CAN: لاختبار ما إذا كانت اتصالات BMS طبيعية.
2. اختبار جهد الخلية الواحدة: يقرأ الكمبيوتر العلوي القيم القصوى والدنيا لكل جهد الخلية ، ثم يقرأ الفرق بين القيم القصوى والدنيا للكمبيوتر العلوي.
3. اختبار درجة حرارة الخلية الواحدة: يشمل أعلى درجة حرارة للخلية ، وأدنى درجة حرارة للخلية ، وفرق درجة حرارة الخلية.
4. اختبار SOC: اقرأ قيمة SOC لحزمة البطارية.
5. اختبار الجهد الكلي: الجهد الكلي لطرف الخرج لنظام البطارية.
6. اختبار العزل: اختبار مقاومة العزل لنظام البطارية ، بما في ذلك طرف الإخراج ومحطة الشحن السريع.
الوظيفة الأساسية
1. متعدد القنوات: بما في ذلك اختبار التعادل المحتمل ، ومقاومة العزل لمقبس الشحن ، ومقاومة عزل السيارة ، والتحقق من وظيفة الكشف عن العزل ، واختبار اقتران السعة ، ومقاومة العزل لحمل الطاقة ، والجهد الذي يتحمل التيار المتردد ، والجهد المستمر لتحمل التيار واختبار تيار التسرب ، إلخ.
2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.
3.إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.
4. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.
5. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.
6. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها.إرساء نظام MES ، إلخ.
7. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.
الخصائص الرئيسية
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ |
| قابلية تطبيق قوية | تتوفر مجموعة متنوعة من طرق التعليق مثل عربة معلقة ، عربة مصاحبة ، رف معلق ، تعليق ناتئ ، إلخ. |
| ذكاء عالي | لا يلزم توصيل جميع العناصر بكابل القياس بشكل متكرر ، ويمكن إكمال جميع الاختبارات في اتصال واحد. |
| معياري | تصميم بنية النظام معياري ومرن ، والنظام سهل التحديث والتوسيع ، ويسهل صيانته وترقيته |
| التخصيص المرن | وفقًا لاحتياجات العملاء ، نقدم تطويرًا وتصميمًا مخصصًا لمنصات الصناعة ، مثل إضاءة فتح الباب الأوتوماتيكي ، وتبديد حرارة تكييف الهواء |
| موقع البناء | إدارة بناء المشروع ، معرفة التركيب ، تصحيح أخطاء المعدات ، إلخ. |
التكوين الرئيسي
| مزود الطاقة | 220 فولت ± 10٪ ، 50 هرتز ± 5٪ |
| متطلبات بيئة العمل | 0-45 ℃ ، 85٪ |
| أعدادات النظام | كمبيوتر صناعي رفيع المستوى + شاشة LCD ملونة حقيقية مقاس 21.5 بوصة |
| مزود الطاقة غير المنقطع UPS | |
| مسدس مسح لاسلكي ثنائي الأبعاد أحادي البعد | |
| طابعة ملصقات وإيصالات | |
| واجهة PLC ، واجهة USB ، واجهة الشبكة ، واجهة مصباح الإنذار ، واجهة تبديل القدم ، واجهة الطابعة ، واجهة بندقية الباركود | |
| حماية سلامة | لا يبدأ الجهاز في الكشف عن الجهد العالي إذا لم يتم توصيل مسدس الشحن ؛افصل مسدس الشحن في حالة الكشف ، يجب أن يستجيب الجهاز في الوقت المناسب لقطع التيار الكهربائي عن المقبس |
المعايير الفنية
| مشروع تجريبي | نطاق | الدقة الأساسية |
| جهد خلية واحدة | 700 فولت | ± 0.5٪ |
| إجمالي الجهد | 700 فولت | ± 0.5٪ |
| درجة حرارة خلية واحدة | -20 ℃ ~ 120 ℃ | ± 0.5٪ |
| اختبار العزل | 0.20-100.00MΩ | ± 5٪ |
