نظام اختبار معادلة الإمكانات الخاصة للمركبة الكهربائية ISO 6469
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
GB 7258-2017 الشروط الفنية للسلامة لتشغيل المركبات الآلية
...

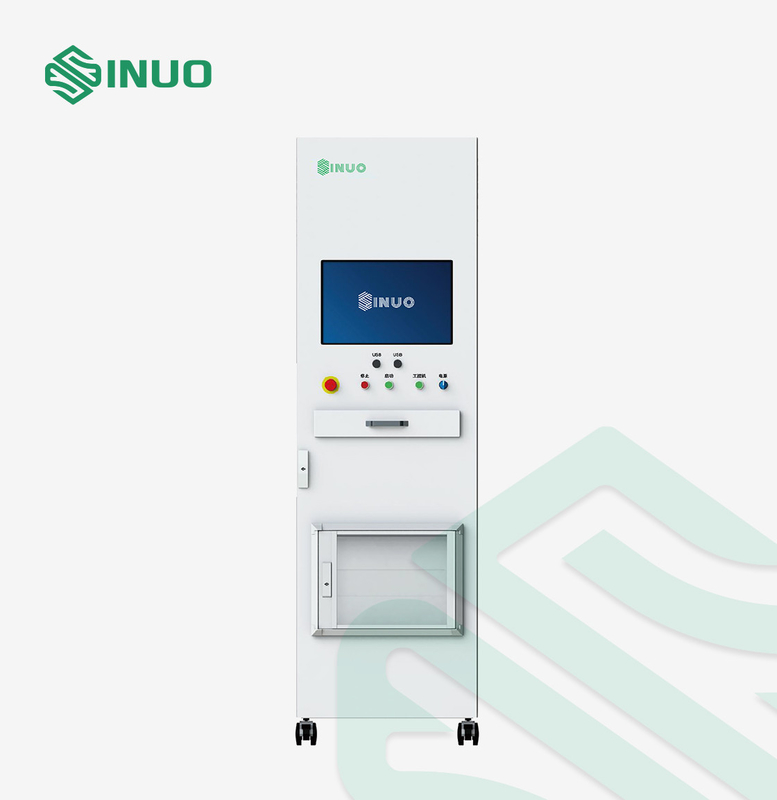

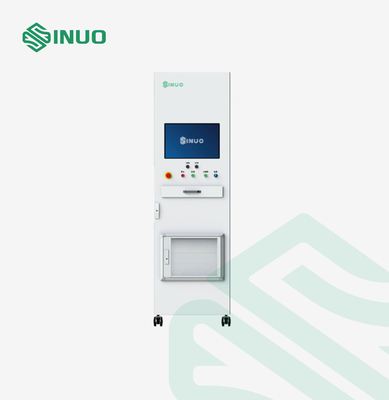

نظرة عامة على المعدات
يمكن لنظام الاختبار هذا إجراء اختبار التعادل المحتمل لمكونات الجهد العالي للمركبات الكهربائية أثناء عملية تجميع السيارة بأكملها.لضمان تقليل فرق الجهد بين كل جزء موصل مكشوف للجهد العالي إلى الحد الأدنى ، نحتاج إلى إجراء اختبار المعادلة المحتملة وفقًا لمتطلبات المعايير بين كل جزء من أجزاء الجهد العالي والمنصة الكهربائية ، بالإضافة إلى أي جزأين موصلين مكشوفين يمكن أن يلمسها الناس في نفس الوقت.
مبدأ
1. خذ تيارًا محددًا من مصدر طاقة مع عدم وجود حمل لا يتجاوز 12 كيلو فولت ، ثم قم بتطبيقه بين السلك الأرضي لمنفذ شحن السيارة ، والغطاء الموصل المكشوف للمركبة وإطار السيارة ، ونحسب قيمة مقاومة الأرض عن طريق قياس انخفاض الجهد.
2. لاختبار مقاومة التوصيل بين السلك الأرضي لكل واجهة شحن مركبة ، الغلاف الموصّل المكشوف للأجزاء وإطار السيارة بمسافة لا تزيد عن 2.5 متر.
شروط القاضي
| رقم. | اسم | شروط القاضي |
| 1 | نظام البطارية + منصة كهربائية | ص ＜ 40 مΩ |
| 2 | جهاز تحكم بمحرك الغوص الأمامي + منصة كهربائية | ص ＜ 40 مΩ |
| 3 | جهاز تحكم بمحرك الغوص الخلفي + منصة كهربائية | ص ＜ 40 مΩ |
| 4 | CDU + منصة كهربائية | ص ＜ 40 مΩ |
| 5 | منصة HVPTC + الكهربائية | ص ＜ 40 مΩ |
| 6 | كمبروسر عالي الجهد + منصة كهربائية | ص ＜ 40 مΩ |
| 7 | AC مقبس شحن PE محطة + منصة كهربائية | ص ＜ 40 مΩ |
| 8 | محرك أمامي + منصة كهربائية | ص ＜ 40 مΩ |
| 9 | محرك خلفي + منصة كهربائية | ص ＜ 40 مΩ |
وظائف رئيسيه
1. متعدد القنوات: تكامل 10 قنوات محتملة معادلة.
2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.
3. المنصة المفتوحة: وهي مجهزة بوظيفة تحرير برنامج الاختبار ، واختبار وظيفة تحرير المشروع ، ووظيفة تحرير وطباعة تقرير الاختبار ، ووظيفة إعداد إذن المستخدم ، إلخ.
4. وظيفة رمز المسح الضوئي: يمكنها تسجيل رقم VIN للسيارة ورقم VSN ورقم الملحقات الرئيسية ، وربط الباركود تلقائيًا لطباعة تقرير الاختبار بعد اكتمال الاختبار.
5.إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.
6. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.
7. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.
8. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها ؛إرساء نظام MES ، إلخ.
9. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.
10. الحكم الذكي: جميع المؤشرات الرئيسية لها وظيفة تعيين الحدود العليا والسفلى ، والحكم التلقائي ، ومنع حدوث عمليات التفتيش الفائتة بشكل فعال.
الميزات الرئيسية للمعدات
| المعايير المطبقة: | ISO 6469 ، IEC 62196 ، إلخ |
| دقة الاختبار | الدقة الأساسية 1٪ |
| مشبك خاص | تم اعتماد مشابك اختبار عالية الجودة. |
| تحسين الهيكل | يتم الجمع بين التوحيد القياسي والتخصيص ، ويتم تطوير قابلية التوسع والأمان في وقت واحد ، والهيكل بسيط ، والمنطق واضح |
| قابلية تطبيق قوية | تتوفر مجموعة متنوعة من طرق التعليق مثل عربة معلقة ، عربة مصاحبة ، رف معلق ، تعليق ناتئ ، إلخ. |
| ذكاء عالي | لا يلزم توصيل جميع العناصر بكابل القياس بشكل متكرر ، ويمكن إكمال جميع الاختبارات في اتصال واحد. |
| معياري | تصميم بنية النظام معياري ومرن ، والنظام سهل التحديث والتوسيع ، ويسهل صيانته وترقيته |
| التخصيص المرن | وفقًا لاحتياجات العملاء ، نقدم تطويرًا وتصميمًا مخصصًا لمنصات الصناعة ، مثل إضاءة فتح الباب الأوتوماتيكي ، وتبديد حرارة تكييف الهواء |
| موقع البناء | إدارة بناء المشروع ، معرفة التركيب ، تصحيح أخطاء المعدات ، إلخ. |
التكوينات الرئيسية
| مزود الطاقة | 220 فولت ± 10٪ ، 50 هرتز ± 5٪ |
| متطلبات بيئة العمل | 0-45 ℃ ، 85٪ |
| أعدادات النظام | كمبيوتر صناعي رفيع المستوى + شاشة LCD ملونة حقيقية مقاس 21.5 بوصة |
| مزود الطاقة غير المنقطع UPS | |
| مسدس مسح لاسلكي ثنائي الأبعاد أحادي البعد | |
| طابعة ملصقات وإيصالات | |
| واجهة PLC ، واجهة USB ، واجهة الشبكة ، واجهة مصباح الإنذار ، واجهة تبديل القدم ، واجهة الطابعة ، واجهة بندقية الباركود | |
| حماية سلامة | لا يبدأ الجهاز في الكشف عن الجهد العالي إذا لم يتم توصيل مسدس الشحن ؛افصل مسدس الشحن في حالة الكشف ، يجب أن يستجيب الجهاز في الوقت المناسب لقطع التيار الكهربائي عن المقبس |
المعايير الفنية ومشاريع الاختبار
| اختبار القناة | 1-10 قناة ، يمكن تخصيص المزيد من القنوات. |
| نطاق القياس | 0-600 مΩ |
| الدقة الأساسية | ± 1٪ |
| مشروع تجريبي | اختبار المعادلة المحتملة | |||||
| AC تحمل اختبار الجهد | أ | ب | ج | د | ه | F |
| DC تحمل اختبار الجهد | شاحن السيارة | تحكم المحرك الخلفي TM | تحكم المحرك الأمامي TM | صندوق توزيع الجهد العالي | سخان السباكة PTC عالي الجهد | ضاغط تكييف الهواء |
| اختبار مقاومة العزل | ＜ 500 مΩ | |||||
| مشروع تجريبي | اختبار المعادلة المحتملة | ||||
| AC تحمل اختبار الجهد | جي | ح | أنا | ك | ن |
| DC تحمل اختبار الجهد | محرك أمامي TM | تجميع بطارية الطاقة | محرك TM الخلفي | سلك تأريض منفذ الشحن DC | سلك تأريض منفذ شحن التيار المتردد |
| اختبار مقاومة العزل | ＜ 500 مΩ | ||||
