| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6813C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

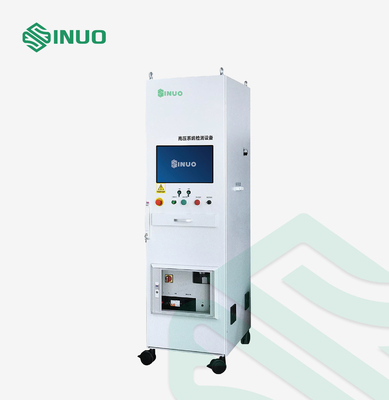

محلل السلامة الكهربائية ISO 6469 لنظام الجهد العالي للمركبة الكهربائية
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
GB 7258-2017 الشروط الفنية للسلامة لتشغيل المركبات الآلية
...
نظرة عامة على المعدات
في السيارات الكهربائية ، تشتمل الأجزاء ذات الجهد العالي في السيارة بأكملها على بطارية الطاقة ، ومحرك الدفع ، وصندوق توزيع الجهد العالي (PDU) ، والضاغط الكهربائي ، و DC / DC ، وشاحن OBC ، و PTC ، وتسخير الأسلاك ذات الجهد العالي ، إلخ. تشكل المكونات نظام الجهد العالي للمركبة بأكملها ، وسيؤدي تسرب نظام الجهد العالي إلى عدم قدرة السيارة على الشحن والعمل بشكل طبيعي.في الوقت نفسه ، تعتبر حماية سلامة السيارة بأكملها مهمة جدًا أيضًا.أي فشل في نظام الجهد العالي الداخلي أثناء التشغيل الفعلي سيؤثر على الاستخدام العادي.لذلك ، لا غنى عن فحص السلامة لنظام الجهد العالي.
محتويات الاختبار
1. اختبار مقاومة العزل
2. AC تحمل اختبار الجهد
3. دC تحمل اختبار الجهد
| مشروع تجريبي | نطاق | الدقة الأساسية |
| اختبار تحمل جهد التيار المتردد | 5000 فولت / 40 مللي أمبير | ± 1.5٪ |
| اختبار تحمل الجهد DC | 6000 فولت / 10 مللي أمبير | ± 1.5٪ |
| اختبار مقاومة العزل | 1000V / 10GΩ | ± 5٪ |
وظائف رئيسيه
1. متعدد الوظائف: بما في ذلك اختبار التعادل المحتمل ، ومقاومة العزل لمقبس الشحن ، ومقاومة عزل السيارة ، والتحقق من وظيفة الكشف عن العزل ، واختبار اقتران السعة ، ومقاومة العزل لحمل الطاقة ، والجهد الذي يتحمل التيار المتردد ، واختبار التيار المستمر للجهد والتسرب ، إلخ.
2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.
3. المنصة المفتوحة: وهي مجهزة بوظيفة تحرير برنامج الاختبار ، واختبار وظيفة تحرير المشروع ، ووظيفة تحرير وطباعة تقرير الاختبار ، ووظيفة إعداد إذن المستخدم ، إلخ.
4. وظيفة رمز المسح الضوئي: يمكنها تسجيل رقم VIN للسيارة ورقم VSN ورقم الملحقات الرئيسية ، وربط الباركود تلقائيًا لطباعة تقرير الاختبار بعد اكتمال الاختبار.
5.إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.
6. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.
7. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.
8. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها ؛إرساء نظام MES ، إلخ.
9. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.
10. الحكم الذكي: جميع المؤشرات الرئيسية لها وظيفة تعيين الحدود العليا والسفلى ، والحكم التلقائي ، ومنع حدوث عمليات التفتيش الفائتة بشكل فعال.
الخصائص الرئيسية
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ |
| دقة الاختبار | الدقة الأساسية 1.5٪ |
| أمان | يحتوي الاختبار على وظيفة ارتفاع بطيء وسقوط بطيء (يمكن ضبط الوقت) للتأكد من أن الحمل الذي تم اختباره لن يتأثر خلال الفترة الحرجة ، وأنه أكثر أمانًا. |
| يختار متعدد لشحن البندقية | دعم مسدس شحن التيار المتردد ، اختبار بندقية شحن التيار المستمر |
| تحسين الهيكل | يتم الجمع بين التوحيد القياسي والتخصيص ، ويتم تطوير قابلية التوسع والأمان في وقت واحد ، والهيكل بسيط ، والمنطق واضح |
| قابلية تطبيق قوية | تتوفر مجموعة متنوعة من طرق التعليق مثل عربة معلقة ، عربة مصاحبة ، رف معلق ، تعليق ناتئ ، إلخ. |
| ذكاء عالي | لا يلزم توصيل جميع العناصر بكابل القياس بشكل متكرر ، ويمكن إكمال جميع الاختبارات في اتصال واحد. |
| معياري | تصميم بنية النظام معياري ومرن ، والنظام سهل التحديث والتوسيع ، ويسهل صيانته وترقيته |
| التخصيص المرن | وفقًا لاحتياجات العملاء ، نقدم تطويرًا وتصميمًا مخصصًا لمنصات الصناعة ، مثل إضاءة فتح الباب الأوتوماتيكي ، وتبديد حرارة تكييف الهواء |
| موقع البناء | إدارة بناء المشروع ، معرفة التركيب ، تصحيح أخطاء المعدات ، إلخ. |
التكوين الرئيسي
| مزود الطاقة | 220 فولت ± 10٪ ، 50 هرتز ± 5٪ |
| متطلبات بيئة العمل | 0-45 ℃ ، 85٪ |
| أعدادات النظام | كمبيوتر صناعي رفيع المستوى + شاشة LCD ملونة حقيقية مقاس 21.5 بوصة |
| مزود الطاقة غير المنقطع UPS | |
| مسدس مسح لاسلكي ثنائي الأبعاد أحادي البعد | |
| طابعة ملصقات وإيصالات | |
| واجهة PLC ، واجهة USB ، واجهة الشبكة ، واجهة مصباح الإنذار ، واجهة تبديل القدم ، واجهة الطابعة ، واجهة بندقية الباركود | |
| حماية سلامة | لا يبدأ الجهاز في الكشف عن الجهد العالي إذا لم يتم توصيل مسدس الشحن ؛افصل مسدس الشحن في حالة الكشف ، يجب أن يستجيب الجهاز في الوقت المناسب لقطع التيار الكهربائي عن المقبس |
