| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNE6805C |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

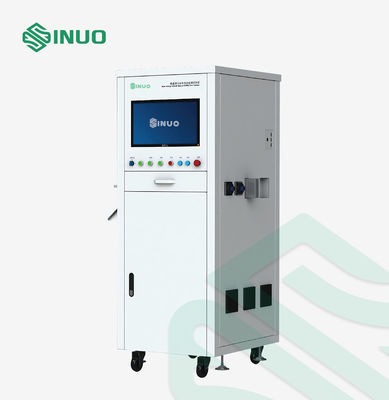

ISO 6469 كامل معدات اختبار السلامة الكهربائية للمركبة الكهربائية
المعايير والبنود المتوافقة
ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)
IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية
GB 7258-2017 الشروط الفنية للسلامة لتشغيل المركبات الآلية
...
نظرة عامة على المعدات
مع التطوير المستمر لصناعة مركبات الطاقة الجديدة ، يستمر الطلب والإنتاج من مركبات الطاقة الجديدة في الزيادة.تعد كيفية ضمان جودة مركبات الطاقة الجديدة أحد الأهداف النهائية التي يوليها مصنعي المعدات الأصلية اهتمامًا إلى معدات فحص سلامة المركبات من سلسلة SNE 6805C التي تم تصميمها وتطويرها وفقًا لخصائص السيارة بأكملها.تعتبر عملية فحص السلامة الأخيرة قبل التسليم للعميل عملية اختبار لا غنى عنها للمركبة بأكملها.
محتويات الاختبار
1.اختبار المعادلة المحتملة
2.مقاومة العزل لمقبس الشحن
3.اختبار مقاومة عزل السيارة
4. اختبار قدرة اقتران
5.التحقق من وظيفة الكشف عن العزل
| مشروع تجريبي | نطاق | الدقة الأساسية |
| اختبار المعادلة المحتملة | 0-600 مΩ | ± 1٪ |
| اختبار مقاومة العزل | 1000V / 10GΩ | ± 5٪ |
| اختبار عزل السيارة | 0.20-100.00MΩ | ± 5٪ |
| التحقق من وظيفة كشف العزل | للتحقق مما إذا كانت وظيفة الكشف عن العزل طبيعية | / |
| اختبار قدرة اقتران | 2.0-2000.0 مللي جول | ± 1.5٪ |
وظائف رئيسيه
1. متعدد الوظائف: بما في ذلك اختبار التعادل المحتمل ، ومقاومة العزل لمقبس الشحن ، ومقاومة عزل السيارة ، والتحقق من وظيفة الكشف عن العزل ، واختبار اقتران السعة ، ومقاومة العزل لحمل الطاقة ، والجهد الذي يتحمل التيار المتردد ، واختبار التيار المستمر للجهد والتسرب ، إلخ.
2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.
3. المنصة المفتوحة: وهي مجهزة بوظيفة تحرير برنامج الاختبار ، واختبار وظيفة تحرير المشروع ، ووظيفة تحرير وطباعة تقرير الاختبار ، ووظيفة إعداد إذن المستخدم ، إلخ.
4. وظيفة رمز المسح الضوئي: يمكنها تسجيل رقم VIN للسيارة ورقم VSN ورقم الملحقات الرئيسية ، وربط الباركود تلقائيًا لطباعة تقرير الاختبار بعد اكتمال الاختبار.
5.إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.
6. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.
7. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.
8. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها ؛إرساء نظام MES ، إلخ.
9. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.
الخصائص الرئيسية
| المعايير المطبقة | ISO 6469 ، IEC 62196 ، إلخ |
| دقة الاختبار | الدقة الأساسية 1٪ |
| أمان | يحتوي الاختبار على وظيفة ارتفاع بطيء وسقوط بطيء (يمكن ضبط الوقت) للتأكد من أن الحمل الذي تم اختباره لن يتأثر خلال الفترة الحرجة ، وأنه أكثر أمانًا. |
| يختار متعدد لشحن البندقية | دعم مسدس شحن التيار المتردد ، اختبار بندقية شحن التيار المستمر |
| تحسين الهيكل | يتم الجمع بين التوحيد القياسي والتخصيص ، ويتم تطوير قابلية التوسع والأمان في وقت واحد ، والهيكل بسيط ، والمنطق واضح |
| قابلية تطبيق قوية | تتوفر مجموعة متنوعة من طرق التعليق مثل عربة معلقة ، عربة مصاحبة ، رف معلق ، تعليق ناتئ ، إلخ. |
| ذكاء عالي | لا يلزم توصيل جميع العناصر بكابل القياس بشكل متكرر ، ويمكن إكمال جميع الاختبارات في اتصال واحد. |
| معياري | تصميم بنية النظام معياري ومرن ، والنظام سهل التحديث والتوسيع ، ويسهل صيانته وترقيته |
| التخصيص المرن | وفقًا لاحتياجات العملاء ، نقدم تطويرًا وتصميمًا مخصصًا لمنصات الصناعة ، مثل إضاءة فتح الباب الأوتوماتيكي ، وتبديد حرارة تكييف الهواء |
| موقع البناء | إدارة بناء المشروع ، معرفة التركيب ، تصحيح أخطاء المعدات ، إلخ. |
التكوين الرئيسي
| مزود الطاقة | 220 فولت ± 10٪ ، 50 هرتز ± 5٪ |
| متطلبات بيئة العمل | 0-45 ℃ ، 85٪ |
| أعدادات النظام | كمبيوتر صناعي رفيع المستوى + شاشة LCD ملونة حقيقية مقاس 21.5 بوصة |
| مزود الطاقة غير المنقطع UPS | |
| مسدس مسح لاسلكي ثنائي الأبعاد أحادي البعد | |
| طابعة ملصقات وإيصالات | |
| واجهة PLC ، واجهة USB ، واجهة الشبكة ، واجهة مصباح الإنذار ، واجهة تبديل القدم ، واجهة الطابعة ، واجهة بندقية الباركود | |
| حماية سلامة | لا يبدأ الجهاز في الكشف عن الجهد العالي إذا لم يتم توصيل مسدس الشحن ؛افصل مسدس الشحن في حالة الكشف ، يجب أن يستجيب الجهاز في الوقت المناسب لقطع التيار الكهربائي عن المقبس |
