ISO 6469 معدات اختبار السلامة الكهربائية لمركبات الركاب

ISO 6469 معدات اختبار السلامة الكهربائية لمركبات الركاب

المعايير والبنود المتوافقة

ISO 6469-1: 2019 مركبات الطرق الكهربائية - مواصفات السلامة - الجزء 1: نظام تخزين الطاقة القابلة لإعادة الشحن (RESS)

IEC 62196: 2020 المقابس ومنافذ المقابس وموصلات المركبات ومداخل السيارة - الشحن الموصل للسيارات الكهربائية

GB 7258-2017 الشروط الفنية للسلامة لتشغيل السيارة

...

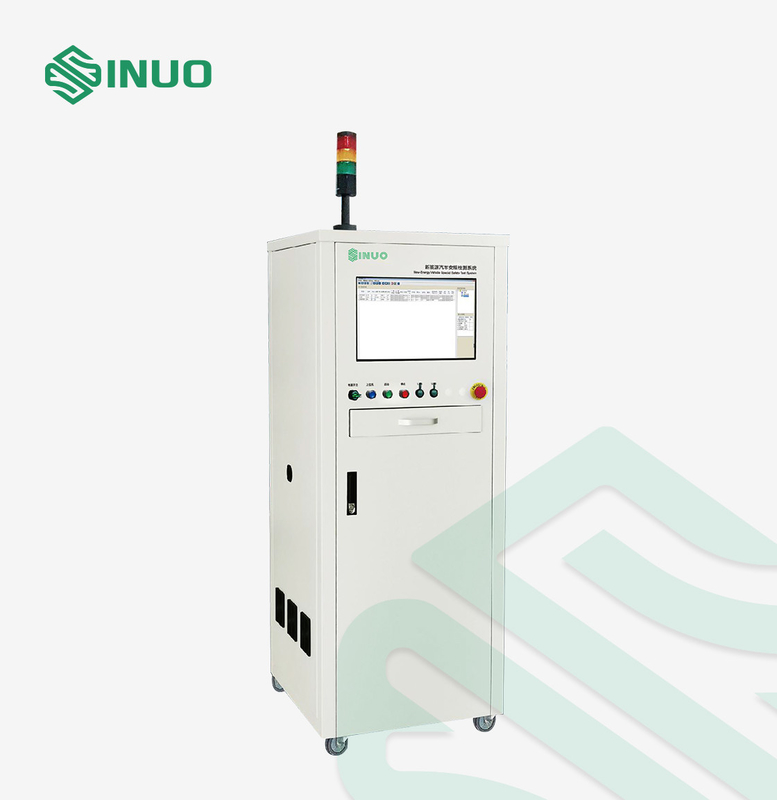

نظرة عامة على المعدات

يعد نظام اختبار السلامة الخاص لمركبات الطاقة الجديدة مناسبًا لاختبار سلامة المركبات واختبار السلامة الكهربائية عالية الجهد لمركبات الطاقة الجديدة وسيارات الركاب.يتوافق مع محتوى الاختبار القياسي الوطني.لقد تم تطبيقه بنجاح على العديد من مصنعي سيارات الطاقة المحلية الجديدة.حازت جودة المنتج والخدمات الفنية على موافقة العملاء وأشادوا بالإجماع.

المعايير الفنية

1. اختبار اقتران السعوية
2. اختبار المعادلة المحتملة
3. مقاومة العزل لحمل الطاقة
4. مقاومة العزل لمقبس الشحن
5. AC تحمل اختبار الجهد
6. اختبار مقاومة عزل السيارة
7. DC تحمل اختبار الجهد
8. التحقق من وظيفة الكشف عن العزل
9. اختبار التسرب الحالي

وظائف رئيسيه

1. متعدد الوظائف: بما في ذلك اختبار التعادل المحتمل ، ومقاومة العزل لمقبس الشحن ، ومقاومة عزل السيارة ، والتحقق من وظيفة الكشف عن العزل ، واختبار اقتران السعة ، ومقاومة العزل لحمل الطاقة ، والجهد الذي يتحمل التيار المتردد ، واختبار التيار المستمر للجهد والتسرب ، إلخ.


2. شاشة العرض: شاشة LCD ملونة حقيقية مقاس 21.5 بوصة مستخدمة ، وواجهة عملية الاختبار مرئية ، وهي ملائمة للمراقبة والحكم.


3. المنصة المفتوحة: وهي مجهزة بوظيفة تحرير برنامج الاختبار ، واختبار وظيفة تحرير المشروع ، ووظيفة تحرير وطباعة تقرير الاختبار ، ووظيفة إعداد إذن المستخدم ، إلخ.


4. وظيفة رمز المسح الضوئي: يمكنها تسجيل رقم VIN للسيارة ورقم VSN ورقم الملحقات الرئيسية ، وربط الباركود تلقائيًا لطباعة تقرير الاختبار بعد اكتمال الاختبار.


5. الحكم الذكي: مع وظيفة فحص الدائرة المفتوحة / القصيرة والقصيرة ، لا يُسمح بالعثور على مشاكل قصيرة في الحلقة بعد إخراج الجهد العالي ، لتجنب تلف المعدات والمستخدم الناجم عن الإخراج الخاطئ.


6. إدارة الأذونات: إعداد إذن متعدد المستويات ، وهو مناسب للإدارة.


7. إدارة البيانات: إدارة البيانات المختلفة ، وحماية سلامة وأمن البيانات ، ولها وظائف مثل الاستعلام والتصدير لتلبية احتياجات إدارة البيانات لخط الإنتاج.


8. حماية السلامة: حماية التيار الزائد ، حماية الجهد الزائد ، حماية الجهد المنخفض ، حماية تيار التسرب وحماية الطوارئ ، إلخ.


9. البيانات الضخمة: دعم تخزين البيانات الضخمة وتحليلها ؛إرساء نظام MES ، إلخ.


10. بدء تشغيل مرن: دعم طرق بدء تشغيل متعددة مثل بدء تشغيل رمز المسح الضوئي ، وبدء تشغيل الزر ، وبدء التشغيل عن بُعد ، وما إلى ذلك.

الخصائص الرئيسية

مقدمة مفصلة

اختبار مقاومة عزل السيارة

1 مقدمة المبدأ

1.1 قم بتشغيل السيارة للتأكد من أن جميع مفاتيح الطاقة والمفاتيح الإلكترونية في السيارة في حالة نشطة.


1.2 قم بقياس الجهد بين طرفي REESS والمنصة الكهربائية ، كما هو موضح في الشكل أدناه ، الأعلى هو U1 ، والسفلي هو U1 '.


1.3 أضف مقاومة معروفة R0 (1MΩ).قم بالتوصيل بالتوازي بين الطرف الجانبي U1 من REESS والمنصة الكهربائية كما هو موضح في الشكل أدناه. قم بقياس الجهد بين طرفي REESS والمنصة الكهربائية ، والقيم المقاسة هي U2 و U2 '.

2 متطلبات المعلمة:

2.1 تحت جهد التشغيل الأقصى ، يجب أن تكون مقاومة العزل الدنيا لدائرة التيار المستمر أكبر من 100Ω / V ، ويجب أن تكون دائرة التيار المتردد أكبر من 500Ω / V

2.2 يوصى بأن يكون الحد الأدنى لمقاومة العزل 0.375MΩ.

التحقق من وظيفة الكشف عن العزل

1. تقاس قيمة مقاومة العزل الحالية للسيارة بالكامل على أنها Ri.
2. ضع السيارة في "وضع القيادة" وفقًا لعملية التشغيل العادية للمركبة قيد الاختبار.
3. قم بتقليل مقاومة المقاوم القابل للضبط إلى القيمة المستهدفة Rx ، والتي يتم حسابها وفقًا للصيغة التالية.
4. تأكد مما إذا كانت السيارة بها إنذار صوتي وضوء.

صيغة الحساب
عندما يكون الحد الأدنى لمتطلبات العزل 100Ω / V ، تكون قيمة المقاومة:

عندما يكون الحد الأدنى لمتطلبات العزل 500Ω / V ، تكون قيمة المقاومة:

UREESS هو الجهد الإجمالي الحالي لحزمة البطارية.

اختبار المعادلة المحتملة

1 مقدمة المبدأ

1.1 خذ تيارًا محددًا من مصدر طاقة مع عدم وجود حمل لا يتجاوز 12 فولت ، وقم بتطبيقه على السلك الأرضي لمنفذ شحن السيارة ، والقشرة الموصلة المكشوفة للأجزاء والإطار ، وقياس انخفاض الجهد لحساب مقاومة التأريض أخيرًا القيمة.

1.2 اختبر مقاومة التوصيل بين السلك الأرضي لكل واجهة شحن للسيارة ، والغلاف الموصل المكشوف للأجزاء وإطار السيارة بمسافة لا تزيد عن 2.5 متر.

اختبار مقاومة العزل لواجهة بندقية الشحن

1 مقدمة المبدأ

يتم قصر الدائرة الموجبة والسالبة لمقبس الشحن من خلال الجزء الداخلي من العداد ، ويدخل جهاز الاختبار جهدًا عاليًا للتيار المستمر للمركبة من خلال مسدس الشحن.يوجد الجهد العالي بين المحطات الموجبة والسالبة والإطار ، وفي النهاية يتم حساب قيمة مقاومة العزل لمقبس الشحن.
